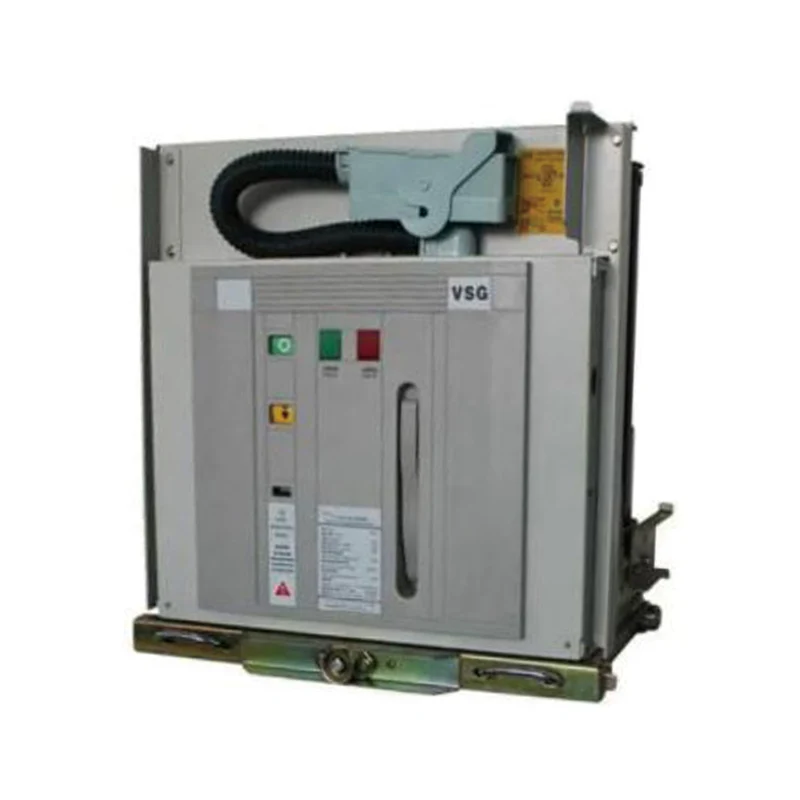

VSG-12 Силсилаи дарунӣ барқгиранда вакуумӣ барқгиранда

XUCKY Electric як истеҳсолкунанда ва содиркунандаи пешбари Чин аст, ки дар силсилаи VSG-12 дарунназаркунаки вакууми баландшиддат тахассус дорад. Мо доираи васеи маҳсулот дорем, то эҳтиёҷоти гуногуни мизоҷони худро дар саросари ҷаҳон қонеъ созем. Уҳдадории мо ба сифати олӣ, технологияи инноватсионӣ ва хидматрасонии аълои мизоҷон моро водор мекунад, ки дар соҳаи мо барҷаста шавад.

Ирсоли дархост

Тавсифи Маҳсулот

♦ Тарзи насб: навъи indrawable, навъи собит;

♦ механизми кор: механизми кори пружин;

♦ Навъи қутб: сутуни ҷамъшуда, сутуни дарунсохт;

♦ Масофаи марҳила ба марҳила: 150мм, 210мм, 275мм;

Шароитҳои муҳити зисти Силсилаи VSG-12 дарунӣ шикастани вакуумии баландшиддат

♦ Ҳарорати муҳити зист: -15r~+40r;

♦ Баландӣ: <1000м;

♦ Намнокии нисбї: миёнаи шабонарўзї <95%, миёнаи моњона <90%;

♦ Шиддати зилзила: <8 дарача;

♦ Ҷойҳое, ки оташ, хатари таркиш, ифлосии ҷиддӣ, зангзании химиявӣ ва инчунин ларзиши шадид надоранд.

Параметрҳои асосии техникии Силсилаи VSG-12 дарунназаркунаки вакууми баландшиддат

Не	Адад	Воҳиди	Арзиш
1	Шиддати номиналӣ	кВ	12
2	1 дақиқа басомади қувваи барқ тобовар ба шиддат		42
3	Импулси барқии номиналӣ ба шиддат тобовар аст		75
4	Басомади номиналӣ	Hz	50
5	Ҷараёни номиналӣ	A	630, 1250, 1600, 2000, 2500, 3150
6	Ҷараёни шикастани ноқилҳои кӯтоҳ	кА	25, 31.5, 40
7	Муқовимати ҷараён дар муддати кӯтоҳ	кА	25, 31.5, 40
8	Давомнокии ноқилҳои кӯтоҳ	s	4
9	Қимати қуллаи номиналӣ ба ҷараён тобовар аст	кА	63, 80, 100
10	Ҷараёни ноқилҳои кӯтоҳ	кА	63, 80, 100
11	Басомади барқи занҷири дуввум ба шиддат тобовар (Imin)	V	2000
12	Ҷараёни шикастани як конденсаторҳои банақшагирифташуда / ба қафо	A	630/400 (800/400 барои 40кА)
	Вақти кушодашавӣ (шиддати номиналӣ)	Бону	20-50
14	Вақти басташавӣ (шиддати номиналӣ)	Бону	35-70
15	Ҳаёти механикӣ	Вақтҳо	10000
16	Ҳаёти электрикӣ		Синфи E2
17	Алоқаҳои ҳаракаткунанда ва собит маҷмӯи ғафсии фарсудашавиро иҷозат доданд	мм	3
18	Шиддати кории номиналии пӯшида	V	AC/DC110/220
19	Шиддати кории номиналии кушода	V	AC/DC110/220

Не	Адад	Воҳиди	Арзиш
20	Қувваи номиналии мотор	W	90
21	Вақти пуркунии барқ	s	≤15
22	Тозакунии байни алоқаҳои кушода	мм	9±1
23	Зиёда аз сафар	мм	3±1
24	Вақти бозгашти бастани тамос	Бону	≤2
25	Асинхронизми кушода ва пӯшидани се марҳила	Бону	≤2
26	Суръати миёнаи кушодани	Бону	0,9-1,7
27	Суръати миёнаи басташавӣ	Бону	0,6 〜1,0
28	Муқовимати асосии схемаи ноқилӣ	мΩ	≤45 (630A) ≤35(1250-2000A) ≤25 (бештар аз 2500А)
29	Пӯшидани фишори алоқаи алоқаҳо	N	3100-3700 (25-31,5кА) 4400-4800 (40кА)
30	пайдарпаии фаъолияти номиналӣ		O-0.3s-CO-180s-CO

Эзоҳ: вақте ки ҷараён 4000А аст, сардшавии маҷбурии ҳаво лозим аст.

Нақшаи сохтори умумӣ ва андозаи насб (воҳид: мм)

♦ Навъи кашиш (сутуни васлшуда)

паҳнои кабинет	ҷараёни номиналӣ (A)	ҷараёни номиналии шикастани ноқилҳои кӯтоҳ (kA)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20'31.5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31.5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31.5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31.5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
ВОО	030	20-31.5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31.5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	1600-2000	31.5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31.5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0

♦ Навъи кашиш (сутуни дарунсохт)

G	J	K	L	M	N	R	S	T
0)35	280	598	76	78	637	501	202	40
①49	280	598	76	78	637	501	202	40
035	280	598	76	78	637	501	277	40
①49	280	598	76	78	637	501	277	40
(Д79	295	586	77	88	698	509	377	0
0109	295	586	77	88	698	509	377	0
