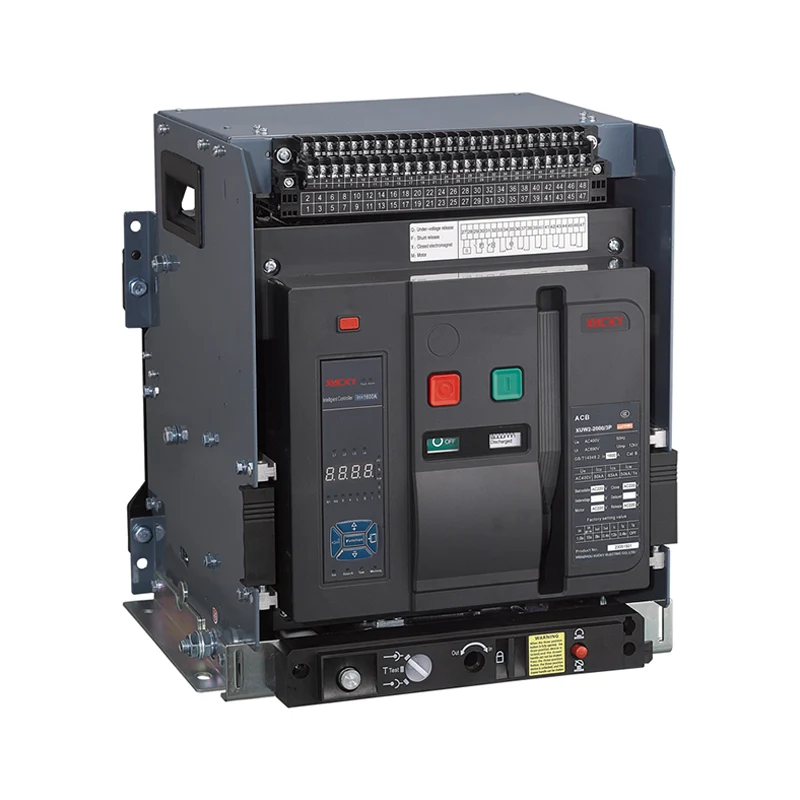

XUCKY ElectricXUW1 барқгирандаи ҳавоӣдар банақшагирии муосири бехатарии нерӯи барқ бештар истинод карда мешавад, ки дар он ҷо пешгирии сӯхтор аз сӯхтор дар муҳити зиччи саноатӣ ва тиҷоратӣ ба як масъалаи муҳим табдил ёфтааст. Дар иншоотҳо, ба монанди фаршҳои истеҳсолӣ, марказҳои тақсимотӣ ва биноҳои баландошёна, норасоиҳои барқӣ метавонанд зуд афзоиш диҳанд, ки ҷудошавии зуд ва устувории системаро барои коҳиш додани хатар ва вақти бекорӣ муҳим гардонад.
Ба ҷои тамаркуз ба сохтори таҷҳизот, фаҳмидани он, ки системаҳои муҳофизатӣ ҳангоми рух додани аномалияҳои воқеии барқ чӣ гуна рафтор мекунанд, муҳимтар аст. Қатъи ҳаво дар атрофи ин воқеияти амалиётӣ тарҳрезӣ шудааст, ки мантиқи ошкоркунии хато, қобилияти қатъи зуд ва танзимоти муҳофизати қабатро дар бар мегирад, ки вобаста ба намуд ва шиддати халалдоршавии барқ ба таври гуногун ҷавоб медиҳанд.
Сӯхторҳои барқӣ хеле кам аз як нокомии шадид сар мешаванд. Онҳо одатан аз фишори тадриҷан дар схемаҳо ё нофаҳмоҳои нодидае, ки бо мурури замон ҷамъ мешаванд, инкишоф меёбанд.
Дар аксари системаҳои тақсимоти нерӯи миёна ва калон, шартҳои зерин саҳмгузорон мебошанд:
- Сарбории аз ҳад зиёд дар натиҷаи истифодаи аз ҳад зиёди ҳамзамон таҷҳизот
- Расиши кӯтоҳ дар натиҷаи шикастани изолятсия ё ноқилҳои ноқил
- Норасоиҳои ба замин пайвастшуда боиси пайдоиши роҳҳои ғайричашмдошти ҷорӣ
- Шароити пастшиддат, ки ба устувории идора таъсир мерасонанд
- Пайвастҳои фуҷур, ки гармии маҳаллиро тавлид мекунанд
Ҳар яке аз ин шароит метавонад гармиро ба вуҷуд орад ва вақте ки аксуламали муҳофизатӣ ба таъхир афтодааст, хатари оташ гирифтани изолятсия ба таври назаррас меафзояд.
Дар ин замина, ҷудокунии зуд ва интихобӣ на вазифаи ихтиёрӣ ба талаботи асосӣ табдил меёбад.
XUW1 барқгирандаи ҳавоӣ дар атрофи системаи муайянкунӣ ва қатъи бисёрқабата сохта шудааст. Ба ҷои вокуниш ба як роҳи собит, он рафтори муҳофизатро дар асоси намуд, миқдор ва давомнокии ҷорӣ танзим мекунад.
Системаи муҳофизатӣ одатан дар бар мегирад:
- Муҳофизати дарозмуддат аз сарбории устувор
- Муҳофизати кӯтоҳмуддат барои хатогиҳои фосилавӣ
- Ҷавоби фаврӣ барои ноқилҳои кӯтоҳи шадид
- Муайян кардани хатогиҳои заминӣ барои хатарҳои марбут ба ихроҷ
Ин марҳилаҳо якҷоя кор мекунанд, то тағироти ночиз боиси қатъшавии нолозим нашаванд, дар ҳоле ки камбудиҳои ҷиддӣ фавран ҷудо карда мешаванд.
Шабакаҳои паҳнкунандаи муосир аксар вақт алоқаи байни дастгоҳҳоро талаб мекунанд. Шиканҷа танзимоти танзимшаванда ва функсияҳои мониторингро дастгирӣ мекунад, ки ба операторҳо имкон медиҳанд, ки ҳадди муҳофизатро дар асоси хусусиятҳои сарборӣ муайян кунанд. Ин мутобиқшавӣ ба нигоҳ доштани муттасилӣ дар муҳити муҳим ба монанди беморхонаҳо, марказҳои додаҳо ва хатҳои истеҳсолӣ кӯмак мекунад.
Дар ин марҳала, нақши Breaker Air Circuit Breaker, махсусан дар системаҳое, ки барои ҷудо кардани қисмати зарардида ҳамоҳангсозии интихобӣ байни поракунакҳои сершумор лозим аст, равшантар мегардад.
Барои фаҳмидани он ки чӣ тавр муҳофизат ба бехатарии воқеии ҷаҳонӣ табдил меёбад, тақсим кардани рафтори вокуниш ба натиҷаҳои амалӣ муфид аст.
| Навъи хатогии барқ | Усули ошкор | Ҷавоби вайронкунанда | Натиҷаи бехатарӣ |
| Аз ҳад зиёд | Ҷараён бо мурури замон аз ҳадди муқарраршуда зиёд мешавад | Сафари тӯлонӣ | Аз ҳад зиёд гарм шудани кабелҳоро пешгирӣ мекунад |
| Расми кӯтоҳ | Шиддати ногаҳонии ҷараёни баланд | Сафари фаврӣ | Хавфи оташ задани камон ва оташро бозмедорад |
| Хатогии замин | Муайян кардани ҷараёни ихроҷ | Хомӯшкунии назоратшаванда | Хатари зарба ва сӯхторро коҳиш медиҳад |
| Шиддати паст | Мониторинги пастшавии шиддат | Озодкунии фаъолшуда | Устувории таҷҳизотро муҳофизат мекунад |
Ин сохтори вокуниши қабати қабатӣ кафолат медиҳад, ки намудҳои гуногуни хатогиҳо бо вақти мувофиқ ҳал карда мешаванд, на аз як андоза қатъ кардани ҳама.
Дар инфрасохтори муосир, тақсимоти барқ бо як ҳуҷра ё система маҳдуд намешавад. Ба ҷои ин, он ошёнаҳои сершумор, системаҳои автоматикунонии интегралӣ ва таҷҳизоти пайваста коркунандаро фаро мегирад.
Дар биноҳои баланд нерӯи барқ ба таври амудӣ тавассути баландкунакҳо тақсим карда мешавад. Хатогӣ дар як бахш метавонад ба якчанд ошёна таъсир расонад, агар зуд ҷудо карда нашавад. Дастгоҳ ба монанди Air Circuit Breaker барои локализатсияи хатогиҳо кӯмак мекунад ва хатари қатъи паҳншуда ё нокомиҳои каскадиро коҳиш медиҳад.
Дар муҳитҳои истеҳсолӣ, қатъшавии ногаҳонӣ метавонад ба мисли худи камбудиҳои барқ халалдор шавад. Аз ин рӯ, интизор меравад, ки системаҳои муҳофизатӣ ҳам зуд ва ҳам интихобӣ бошанд. Ин мувозинат барои нигоҳ доштани муттасилии амалиёт дар ҳоле ки ба бехатарӣ афзалият дода мешавад, муҳим аст.
Қобилияти дуруст кардани хатҳои муҳофизатӣ ба муҳандисон имкон медиҳад, ки рафтори вайронкуниро бо профилҳои воқеии сарборӣ мувофиқ созанд, на ба пиндоштҳои собит.
Таҷҳизоти муҳофизатии барқӣ бояд ҳам дар шароити муқаррарӣ ва ҳам дар шароити шадид мунтазам кор кунанд. Аз ин сабаб, тасдиқи тарҳ маъмулан стандартҳои дар сатҳи байналмилалӣ эътирофшуда ба монанди IEC 60947-2 ва GB 14048.2 риоя мешавад.
Раванди санҷиш одатан дар бар мегирад:
- Санҷиши устувории гармӣ дар зери сарбории устувор
- Санҷиши иҷрои қатъи ноқилҳои кӯтоҳ
- Санҷишҳои устувории механикии велосипедронӣ
- Санҷиши мутобиқшавӣ ба муҳити зист дар тағирёбии ҳарорат ва намӣ
- Арзёбии изолятсия ва қувваи диэлектрикӣ
Ин озмоишҳо кафолат медиҳанд, ки иҷрои кор ҳатто ҳангоми тағирёбии шароити муҳити зист, ба монанди намии баланд ё насби баландии баланд устувор боқӣ мемонад.
Дар XUW1 барқгирандаи ҳавоӣбо дарназардошти ин талаботҳо тарҳрезӣ шудааст, махсусан барои шабакаҳои тақсимотӣ, ки то системаҳои то 660V–690V бо диапазони ҷараёни баланд кор мекунанд.
Системаҳои электрикӣ дар шароити лабораторияи назоратшаванда насб карда намешаванд. Онҳо бояд дар муҳитҳое кор кунанд, ки дар ҳарорат, таъсири чанг ва сатҳи намӣ ба таври васеъ фарқ мекунанд.
Параметрҳои маъмулии амалиётӣ инҳоянд:
- Ҳарорати муҳити атроф аз -5°C то +40°C
- Баландии то 2000 метр
- намии нисбӣ то 90% дар шароити ғайриконденсатсионӣ
- Сатҳи муҳофизат барои муҳити саноатӣ мувофиқ аст
- чандирии насб дар конфигуратсияҳои собит ё навъи обовар
Ин параметрҳо кафолат медиҳанд, ки рафтори муҳофизат новобаста аз фарқиятҳои ҷойгиршавӣ, хоҳ дар инфрасохтори шаҳрӣ ва хоҳ дар минтақаҳои дурдасти саноатӣ устувор боқӣ мемонад.
Илова бар ин, интерфейсҳои барои коммуникатсия омода ҳамгироӣ ба системаҳои мониторинги автоматӣ имкон медиҳанд, ки стратегияҳои мутамаркази идоракунии шабакаҳои муосири барқиро дастгирӣ кунанд.
Барои беҳтар фаҳмидани рафтори амалӣ, сенарияи соддакардашударо дар кабинети тақсимот баррасӣ кунед:
- Сарбории мотор тадриҷан аз ҷараёни номиналӣ зиёд мешавад
- Шикананда ҳолати изофабории устуворро муайян мекунад
- Муҳофизати таъхири тӯлонӣ давраи вақтро оғоз мекунад
- Агар сарборӣ идома ёбад, сафари назоратшаванда иҷро карда мешавад
- Схемаҳои наздик аз сабаби ҳамоҳангсозии интихобӣ бетаъсир мемонанд
Дар сенарияи дигар, ки ноқили кӯтоҳ дорад:
- Ҷараёни ногаҳонии ҷорӣ муайян карда мешавад
- Муҳофизати фаврӣ дар тӯли миллисонияҳо триггер мешавад
- Ташаккули камон пеш аз пайдоиши гармии устувор қатъ карда мешавад
- Қувваи барқ танҳо ба шохаи зарардида ҷудо карда мешавад
Ин намунаҳои вокуниш нишон медиҳанд, ки чӣ гуна мантиқи муҳофизати қабатӣ эҳтимолияти афзоиши оташи барқро коҳиш медиҳад.
Азбаски инфрасохтори барқӣ автоматӣ мешавад, дастгоҳҳои муҳофизатӣ дигар ҷузъҳои мустақил нестанд. Ҳоло онҳо бо системаҳои мониторинг, платформаҳои идоракунии дурдаст ва воситаҳои пешгӯии нигоҳдорӣ ҳамкорӣ мекунанд.
Air Circuit Breaker ин гузаришро тавассути пешниҳоди қобилияти иртиботӣ ва параметрҳои муҳофизати танзимшаванда дастгирӣ мекунад. Ин ба тарроҳони система имкон медиҳад, ки рафтори муҳофизати барқро бо маълумоти оператсионии вақти воқеӣ мувофиқ созанд, на тахминҳои тарроҳии статикӣ.
Пешгирии сӯхтор дар шабакаҳои мураккаби барқ аз бисёр ҷиҳат аз он вобаста аст, ки камбудиҳо то чӣ андоза зуд ва дақиқ муайян ва ҷудо карда мешаванд. Тавассути мантиқи муҳофизати қабатӣ, конфигуратсияи мутобиқшаванда ва мутобиқати стандартии санҷиш,XUW1 барқгирандаи ҳавоӣдар нигоҳ доштани бехатарии тақсимот дар муҳити серталаб нақши сохториро мебозад. Дар доираи равиши васеътари муҳандисии XUCKY Electric, он як вокуниши амалӣ ба шароитҳои муосири хатари барқро ҳам дар барномаҳои саноатӣ ва ҳам баландошёна муаррифӣ мекунад.
