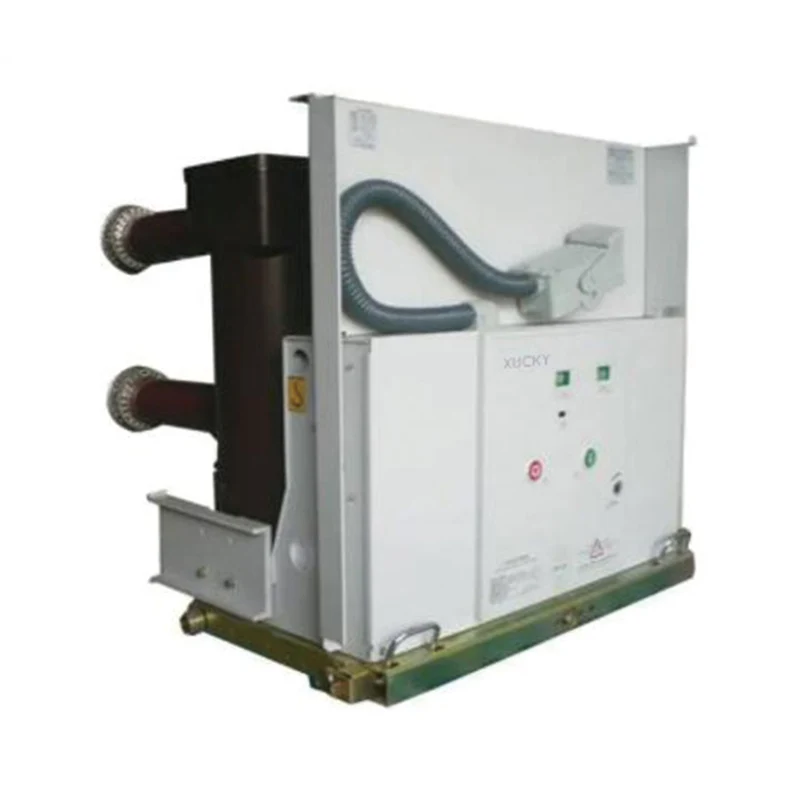

VS1-24 Силсилаи дарунӣ баландшиддати чангкашак барқгиранда

XUCKY Electric як истеҳсолкунанда ва содиркунандаи пешбари Чин аст, ки дар силсилаи VS1-24 дарунсохти вакуумии баландшиддат тахассус дорад. Мо доираи васеи маҳсулот дорем, то эҳтиёҷоти гуногуни мизоҷони худро дар саросари ҷаҳон қонеъ созем. Уҳдадории мо ба сифати олӣ, технологияи инноватсионӣ ва хидматрасонии аълои мизоҷон моро водор мекунад, ки дар соҳаи мо барҷаста шавад.

Ирсоли дархост

Тавсифи Маҳсулот

Силсилаи VS1-24 сӯзандоруи вакуумии баландшиддати дарунӣ як таҷҳизоти гузариши дарунӣ 3-марҳилаи AC 50Hz 24kV мебошад

♦ Тарзи насб: навъи кашидашаванда, навъи собит, намуди васлшавандаи паҳлӯ;

♦ Механизми корӣ: механизми кори пружинӣ ва механизми доимии магнитӣ;

♦ Навъи қутб: сутуни ҷамъшуда, сутуни дарунсохт;

♦ Ариза: sw.tchgear KYN28-24, XGN-24.

♦ сими дуюмдараҷа: 58pins, 64pins.

Стандартҳои маҳсулот

♦ IEC62271-100 Таҷҳизоти гузариши баландшиддат ва дастгоҳи назоратӣ Қисми 100: Қатъкунакҳои AC

♦ GB1984 Шиддати баландшиддати AC гузаргоҳҳо

♦ GB/T11022 Мушаххасоти умумӣ барои дастгоҳҳои интиқоли баландшиддат ва стандартҳои дастгоҳи назоратӣ

♦ JB/T 3855 Шиддати баланд AC вакуумӣ

♦ DL/T402 Мушаххасоти ҷудокунакҳои баландшиддати AC

Шароити экологӣ

♦ Ҳарорати муҳити зист: -15°C~+40°C;

♦ Баландӣ: <1000м;

♦ Рутубати нисбӣ: миёнаи ҳаррӯза <95%, миёнаи моҳона <90%；

♦ Шиддати зилзила: <8 дарача;

♦ Ҷойҳое, ки оташ, хатари таркиш, ифлосии ҷиддӣ, зангзании химиявӣ ва инчунин ларзиши шадид надоранд.

Параметрҳои асосии техникӣ

Не	Адад	Воҳиди	Арзиш
1	Шиддати номиналӣ	кВ	24
2	1 дақиқа басомади қувваи барқ тобовар ба шиддат		65
3	Импулси барқии номиналӣ ба шиддат тобовар аст		125
4	Басомади номиналӣ	Hz	50
5	Ҷараёни номиналӣ	A	630, 1250, 1600, 2000, 2500, 3150
6	Ҷараёни шикастани ноқилҳои кӯтоҳ	кА	20, 25, 31.5
7	Меъёри ҷараёнҳои ноқилҳои кӯтоҳ (қула)		50, 63, 80
3	Муқовимати ҷараён дар муддати кӯтоҳ		20, 25, 31.5
9	Қимати қуллаи номиналӣ ба ҷараён тобовар аст		50, 63, 80
10	Давомнокии ноқилҳои кӯтоҳ	S	4
11	пайдарпаии фаъолияти номиналӣ		0-0,3с-С0-180с-С0 0-180с-C0-180s-C0 (50кА)
12	Нақшаи кушодани пӯшидани сими ҷараёни барқ	A	31.5
13	Рақами шикастани ҷараёни ноқилҳои кӯтоҳ	Вақтҳо	50 (30 барои 40кА, 20 барои 50кА)

Не	Адад	Воҳиди	Арзиш
14	Вақти танаффус	Бону	<80
15	Ҳаёти механикӣ	Вақтҳо	10000
16	Қатъкунандаи барқ мувофиқи таснифоти ҳаёти барқ		Синфи E2
17	Қатъи барқ мувофиқи таснифоти қобилияти ҷории кушода ва пӯшида		Синфи C2
18	Иҷозат ғафсӣ пӯшидани маҷмӯи алоқаи ҳаракаткунанда ва алоқаи собит	мм	3
19	Тозакунии байни алоқаҳои кушода	мм	14±1
20	Зиёда аз сафар	мм	3,5±1
21	Суръати миёнаи басташавӣ	Бону	0,7±0,2
22	Суръати миёнаи кушодани	Бону	1,4±0,2
23	Вақти басташавӣ (шиддати номиналӣ)	Бону	35-70
24	Вақти кушодашавӣ (шиддати номиналӣ)	Бону	20-50
25	Вақти бозгашти бастани тамос	Бону	≤2
26	Асинхронизми кушода ва пӯшидани се марҳила	Бону	≤2
27	Ҳар як фаза муқовимати схемаи ноқилӣ	uQ	≤50 (630A) ≤45(1250A) ≤35(1600-2000A) ≤25(2500-3150A)
28	Масофаи марказии марҳила ба марҳила	мм	210, 275
29	Фишори тамос	N	2400±200 (20кА; 25кА) 3100±200 (31,5кА)
30	Диапазони бозгашти кушодани тамос	мм	≤2,5
31	Шиддати номиналии корӣ	V	AC/DC110/220
32	Ҷараёни номиналии корӣ	A	1.1 (AC/DC 220V) 3.3 (AC/DC 110V)
33	Қувваи муҳаррики нигоҳдории энергия	W	70
34	Шиддати номиналии муҳаррики нигоҳдории энергия	V	DC 220/DC110
35	Вақти нигоҳдории энергия	Бону	≤10
