Қатъкунакҳои ҳавоӣ (ACBs)дастгоҳҳои иқтидори баланд ва пастшиддати коммутатсионӣ мебошанд, ки барои муҳофизат, назорат ва ҷудо кардани системаҳои тақсимоти барқи вазнин пешбинӣ шудаанд. Дар шиддати то 1000В AC кор мекунанд ва маъмулан бо ҷараёнҳои аз 800А то 10000А кор мекунанд, онҳо як кори саноатӣ барои ҳифзи инфрасохтори муҳим аз сарбории изофӣ, расиши кӯтоҳ ва норасоиҳои барқ мебошанд. Баръакси шикастани миниатюраҳо (MCBs) ё шикастапораҳои қолабӣ (MCCBs), ACBs истифода мебарандҳаво ҳамчун воситаи асосии хомӯш кардани камон, пешниҳоди устувории истисноӣ, иқтидори баланди шикастан ва хусусиятҳои пешрафтаи муҳофизатӣ барои барномаҳои бузурги тиҷоратӣ, саноатӣ ва коммуналӣ.

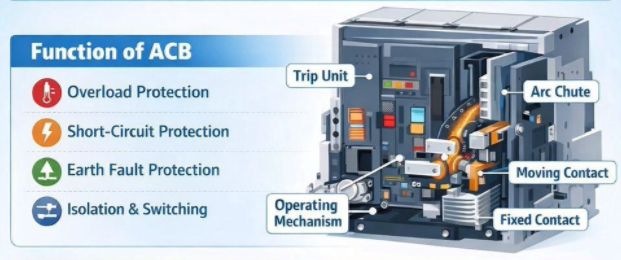

АнКалиди ҳавоӣ (ACB)Калиди механикии ба таври худкор идорашаванда мебошад, ки:
● Муҳофизат мекунад: Сарбории изофабор, ноқилҳои кӯтоҳ, ноқисҳои замин ва шароити ғайримуқаррариро ошкор мекунад, сипас барои қатъ кардани ҷараёни ҷараён ва пешгирии осеби таҷҳизот, сӯхтор ё хатарҳо зуд ба кор медарояд (кушодааст).
● Назоратҳо: Барои кори муқаррарӣ, нигоҳдорӣ ё аз нав танзимкунии система схемаҳоро дастӣ ё дурдаст фурӯзон/хомӯш мекунад.
●Изолятсияҳо: Танаффуси намоён ва бехатарро дар схема барои нигоҳдории бехатар ва ҳифзи кормандон таъмин мекунад.
● Мониторҳо: ACB-ҳои муосир воҳидҳои сайёҳии интеллектуалиро барои мониторинги ҷараёни воқеӣ/шиддат/қувва, ташхиси хатогиҳо ва иртибот муттаҳид мекунанд.
ACB аз рӯи тарҳрезӣ, сохтмон ва татбиқи камонҳо гурӯҳбандӣ карда мешаванд:
1. Танаффус оддӣ (Кросс-таркиш) ACBs
oСоддатарин тарҳ: Тамосҳо дар ҳавои кушод ҷудо мешаванд; камон бо ҷараёни ҳавои табиӣ сард мешавад/тақсим мешавад.
o Ҳолати истифода:Шиддати паст (≤1кВ), замимаҳои ҷараёни паст; арзиши камхарҷ барои системаҳои хурд.
2. ACB-ҳои магнитии таркиш
o Силсилаҳои таркандаро истифода мебарад, ки майдонҳои магнитиро тавлид мекунанд, то камонҳоро ба қуттиҳои камон тела медиҳанд.
o Афзалият:Назорати камон ба ҷараёни мутобиқшавӣ - ҷараёнҳои баландтари хато = қувваи магнитии пурқувват = хомӯш кардани тезтар.
3. ACB-ҳои камон (Полити тақсимкунанда).
o Тарҳрезии маъмултарини муосир: Арк маҷбур аст, ки ба камерае бо плитаҳои ҷудокунандаи металлӣ ворид карда мешавад, ки камонро хунук, тақсим ва хомӯш мекунанд.
o Ҳолати истифода:Барномаҳои стандартии саноатӣ, маркази додаҳо ва коммуналӣ.
4. ҲавоТаркишACBs
o Барои берун кардани камонҳо ҳавои фишурдашудаи баландро истифода мебарад; таърихан барои системаҳои баландшиддат.
o Шарҳ:Дар ACB-ҳои муосири пастшиддат аз сабаби мураккабӣ кам аст.

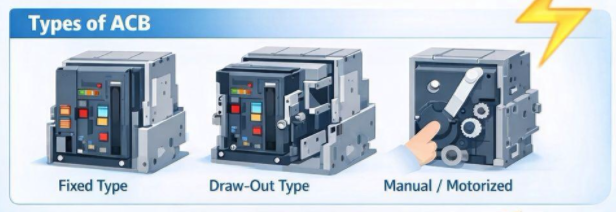

1. Навъи собит ACBs
o доимӣ насб; пайвасти бевоситаи шин; арзиши паст.
o Истифодаи парванда: Системаҳои статикӣ бо эҳтиёҷоти ҳадди ақали нигоҳдорӣ.
2. ACBs-навъи Обовара (Боздоштшаванда).
o Тарҳрезии модулӣ бо 3 мавқеи бехатарӣ:
о Пайваст:Фаъолияти муқаррарӣ (схемаҳои асосӣ/ёрирасон фаъол).
o Санҷиш:Схемаҳои асосӣ ҷудошуда; схемаҳои ёрирасон барои санҷиши бехатар.
о Ҷудошуда:Изолятсияи пурраи барқ барои нигоҳдорӣ/таъмир.
o Афзалият:Ивазкунии зуд, хомӯш кардани тамоми панел.
● 3-қутб (3P): Барои системаҳои 3-фаза (аз ҳама маъмул).
● 4-қутб (4P): 3 марҳила + бетараф; барои системаҳое, ки изолятсияи нейтралиро талаб мекунанд (масалан, TN-S, TT заминсозӣ).
Фаъолияти ACB аз ҷониби IEC 60947-2 (2024), стандарти глобалии сӯзандоруҳои пастшиддати IEC Webstore танзим карда мешавад:
| Параметр | Тавсифи | Арзишҳои маъмулӣ |
| Шиддати номиналӣ (Ue) | Шиддати муқаррарии корӣ | 400V, 415V, 690V AC |
| Ҷараёни номиналӣ (Дар) | Ҷараёни доимии интиқол | 800А–10,000А |
| Иқтидори шикастани ноқилҳои кӯтоҳ (Icu) | Ҷараёни максималии хато бехатар қатъ карда шуд | 50кА–150кА @ 415В |
| Қобилияти шикастани ноқилҳои кӯтоҳи хидматрасонӣ (Ics) | Фоизи Icu (пас аз сафар дубора истифода мешавад) | 75% - 100% Icu |
| Ҷараёни муқовимати кӯтоҳмуддат (Icw) | Ҷараён бидуни осеб гузаронида мешавад (баҳодиҳии вақт) | 30кА–85кА барои 1с/3с |
| Ҳарорати корӣ | Диапазони муҳити бехатар | Стандарт: -5°C то +40°C; Васеъ: -25 ° C то + 70 ° C |
| Синфи муҳофизатӣ (IP) | Муҳофизати қуттӣ | IP20 (дарунӣ), IP40, IP54 |
| Муқовимати механикӣ | Сиклҳои амалиётӣ | 10,000-30,000 давраҳо |
| Муқовимати барқ | Давраҳои халалдоршавӣ | 1000-5000 давра |
● Корхонаҳои саноатӣ:Даромадгарони асосӣ, марказҳои идоракунии мотор (MCC), муҳофизати трансформатор/генератор.
● Марказҳои маълумот:Системаҳои UPS, пайвасткунакҳои автобус, тақсимоти сарбории муҳим.
● Биноҳои тиҷоратӣ:Тақсимоти баландошёнаи нерӯи барқ, HVAC ва генераторҳои эҳтиётӣ.
● Хизматрасониҳо ва инфрасохтор:Станцияхои ёрирасон, панельхои таксимкунанда, электриконидани рохи охан.
● баҳрӣ ва оффшорӣ:Системаҳои энергетикии киштӣ (ACBs сертификатсияшуда).
● Энергияи барқароршаванда:Пайвастшавӣ ба шабакаи офтобӣ / шамол, муҳофизати инвертер.
● Ҷараёни номиналӣ (Дар):≥ максималии ҷараёни сарбории доимӣ (1,1-1,2х омили бехатарӣ).
● Иқтидори ноқилҳои кӯтоҳ:Icu ≥ҷараёни ҳисобшудаи хатои система (I"k3).
● полякҳо:3P (стандартӣ) ё 4P (изолятсияи бетараф лозим аст).
●Намуди воҳиди сафар:
o Гармӣ-магнитӣ:Муҳофизати изофабори асосӣ / ноқилҳои кӯтоҳ.
o Электронӣ (LSIG):Мукаммал (L = изофабор, S = таъхири кӯтоҳ, I = фаврӣ, G = айби замин).
o Smart (LSIGM):Алоқа (Modbus, Profibus), идоракунии дурдаст, сабти маълумот.
● Механизми амалиётӣ:Дастӣ (дастӣ пур карда мешавад) ё мотордоршуда (автопуркунӣ/дурдаст).
● Ҳарорати муҳити атроф/баландӣ:Дар баландии > 2000 м.
● Стандартҳо:IEC 60947-2, IEC 60947-1, GB 14048.2 (Чин), UL 489 (Амрикои Шимолӣ).
● Сертификатсияҳо:CE, IEC, CSA, баҳрӣ (DNV, ABS) барои оффшорӣ.
● Интихоби:Ҳамоҳангсозии шикастани боло/поёнро таъмин кунед (Синфи A/B барои IEC).
● Пайвастшавӣ:Қулфи калидҳо, бастабандии интихобӣ (ZSI) барои системаҳои бисёрқабата.
Компонентҳои асосӣ
1. Чорчӯба/шасси:Пӯлод/хӯлаи алюминий (дастгирии сохторӣ).
2. Системаи тамос:
o Алоқаҳои собит/ҳаракаткунанда:Хӯлаи мис (Cu-Cr, Cu-W) + қабатҳои нуқра/қалъа (муқовимати паст, зидди кафшер).
o Тамосҳои Arcing:Вольфрам-мис (муқовимати камон баланд).
3. Чӯҷаи камон:Плитаҳои ҷудокунандаи пӯлод, монеаҳои изолятсионӣ (Bakelite, DMC).
4. Механизми амалиётӣ:Пружинаи барқгиранда (нигоҳдории энергия), пайванди ивазкунанда, қулфҳои сафар.
5. Воҳиди сафар:Электронӣ (микроконтроллер, сенсорҳо) ё гармӣ-магнитӣ (биметаллӣ, электромагнитӣ).
6.Ёрӣ:Баровардани шиддати паст (UVR), шунт (ST), коммутаторҳои ёрирасон (AX), тамосҳои ҳушдор.
● Ноқилҳо: Миси электролитикии баландгузаронанда, хӯлаҳои нуқра.
● Изоляторҳо: DMC (Dough Molding Compound), BMC, қатрони эпокси, пластмассаҳои ба гармӣ тобовар.
● Металлҳо: Пӯлоди хунуккардашуда (чаҳорчӯба), пӯлоди зангногир (сахтафзор), алюминий (гармкунакҳо).
● Маводҳои ба камон тобовар: Вольфрам, сафолӣ, металлҳои оташ тобовар.
● Штамп / штамп кардан:Чаҳорчӯбаи пӯлод/қисмҳо аз мурдаҳои дақиқ.
● Коркард:Коркарди CNC контактҳо, чоҳҳо ва қисмҳои механикӣ.
● Молсозӣ:Ҷузъҳои изолятсия (DMC/BMC) тавассути қолаби фишурдасозӣ.
● Маҷлис:Монтажи механизмхо, чуйборхои камон ва агрегатхои сафарбаркунанда.
● Шасси, системаи тамос, канали камон ва ҳамгироии механизм.
● Ноқилҳои схемаҳои идоракунӣ ва ҷузъҳои ёрирасон.
● Санҷиши воҳиди навъи ҷевон (пайваст/озмоиш/ҷойҳои ҷудошуда).
1. Бозрасии визуалӣ: Аниқии андоза, анҷом, тамғагузорӣ.
2. Санҷиши муқовимат бо тамос: Андозаи Миллион (≤50–100μΩ дар як қутб).
3. Санҷиши тобоварии шиддати диэлектрикӣ: Санҷиши баландсифат (2,5–3,5 кВ AC барои 1 дақиқа).
4. Санҷиши механизми корӣ: 50+ давраҳои фаъол / хомӯш; кори муътадил.
5. Калибрченкунии воҳиди сафар: Тафтиши ҳадди сарбории изофабор/расиши кӯтоҳ/айқи замин.
6. Санҷиши болоравии ҳарорат: Дар зери баҳогузорӣ дар; болоравии максималии ҳарорат ≤60K (IEC).
7. Санҷиши Функсияи ёрирасон: UVR, сафари шунт, тасдиқи қулф.
8. Санҷиши муҳофизати IP: Дохилшавии чанг/об (бар як IP баҳогузорӣ).
· Муолиҷаи зидди зангзанӣ, мӯҳр ва бастабандии қуттиҳои чӯбӣ.
· Ҳисоботи санҷиш, дастур ва сертификати мутобиқат (CoC) дохил карда шудаанд.
Санҷишҳои намуд мутобиқати тарроҳиро ба IEC 60947-2 тасдиқ мекунанд (дар намунаҳои прототипӣ иҷро карда мешаванд):
1. Санҷишҳо оид ба сохтани ноқилҳои кӯтоҳ:Дар шароити хато Icu/Ics/Icm-ро тафтиш кунед.
2. Санҷиши муқовимати кӯтоҳмуддат:Icw-ро барои 1s/3s бидуни осеб тасдиқ кунед.
3. Санҷишҳои устувории механикӣ ва барқӣ:Санҷиши сикл ба мӯҳлати муқарраршуда.
4. Санҷиши баландшавии ҳарорат:Фаъолияти гармидиҳии пурра.
5. Санҷиши диэлектрикӣ:Басомади барқ ва шиддати импулс тобовар аст.
6. Санҷиши хусусияти сафар:Дурустии хатҳои муҳофизатӣ.
7. Санҷишҳои экологӣ:Вибрация, зарба, гардиши ҳарорат/намӣ.
8. Санҷиши нигоҳдории камон:Муҳофизати камон бехатар бидуни таркиши беруна.
Саволи 1: Фарқи байни ACB ва MCCB чист?
A:ACBsидора кардани 800A–10,000A, то 1,000V AC, бо муҳофизати пешрафта ва тарҳи навъи обовар.MCCBsфарогирии 16A–1,600A, то 690V, барои бори хурдтар. ACB иқтидори баландтари шикастан, интихоби беҳтар ва нигоҳдории модулиро пешниҳод мекунанд.
Саволи 2: ACB чанд вақт давом мекунад?
A:20-30 солбо нигоҳубини дуруст. Муқовимати механикӣ: 10,000–30,000 давра; устувории барқ: 1,000-5,000 амалиёти хато.
Саволи 3: Оё ACB нигоҳдорӣ талаб мекунад?
A:Ҳа —нигоҳдории солона(тозакунӣ, санҷиши тамос, молидан, санҷиши сафар) мӯҳлати умрро дароз мекунад ва эътимоднокии онро таъмин мекунад. ACB-ҳои типи обоварона имкон медиҳанд, ки бидуни хомӯшӣ озмоиш кунанд.
Саволи 4: Оё ACB-ҳоро бо воҳидҳои сайёҳии интеллектуалӣ бозсозӣ кардан мумкин аст?
A:Аксари ACB-ҳои муосирро дастгирӣ мекунандretrofit электронӣ / воҳидҳои сафар коммуникатсионӣбарои мониторинги дурдаст, ташхиси хатогиҳо ва ҳамгироии IoT.
Саволи 5: Муҳофизати LSIG чӣ маъно дорад?
A:
● L (мӯҳлати дароз):Муҳофизати изофабори (1,0–1,5x In).
● S (Кӯтоҳмуддат):Муҳофизати интихобӣ аз ноқилҳои кӯтоҳ (2–10х Дар, вақти таъхир).
● Ман (Фавран):Муҳофизати ноқилҳои кӯтоҳи сатҳи баланд (5–20х Дар, таъхирнопазир).
● G (замин):Муҳофизат аз осеби замин (0,1–1,0x In).
Саволи 6: Иқтидори зарурии ноқилҳои кӯтоҳ (Icu) чӣ гуна ҳисоб карда мешавад?
A:Icu ≥ҷараёни эҳтимолии кӯтоҳи ноқилӣ (I"k3)система, ки тавассути маълумоти импеданс ё нармафзор ҳисоб карда мешавад (масалан, ETAP, SKM). Барои дақиқ будан ба муҳандиси системаҳои энергетикӣ муроҷиат кунед.
Саволи 7: Оё ACB барои истифодаи берунӣ мувофиқ аст?
A:ACB-ҳои стандартӣ (IP20) танҳо дар дохили бино мебошанд.Моделҳои берунӣкорпусҳои IP54/IP65 ва рейтингҳои ҳароратро талаб мекунанд.
Саволи 8: Интихоби шикаста чист ва чаро он муҳим аст?
A:Интихоботро таъмин мекунадфакат схемаи носоз ба кор медарояд, канорагирӣ аз қатъи васеъ. Интиқодӣ барои беморхонаҳо, марказҳои додаҳо ва истеҳсолот - Синфи В (пурра) интихобӣ барои бори вазнин тавсия дода мешавад.
Қатъкунакҳои ҳавоӣ (ACBs)барои бехатар ва боэътимоди тақсимоти нерӯи баланд-ҷорӣ асос мебошанд. Бо дарки тарҳрезӣ, иҷроиш, меъёрҳои интихоб ва стандартҳои мутобиқати онҳо, харидорон ва муҳандисони B2B метавонанд ACB-и дурустро барои барномаҳои муҳим, таъмини бехатарии система, дарозумрӣ ва самаранокии амалиёт муайян кунанд. Ҳамеша бо истеҳсолкунандагони сертификатсияшуда ҳамкорӣ кунедIEC 60947-2ва тасдиқи иҷроиш тавассути ҳуҷҷатҳои санҷиши муқаррарӣ ва навъи.
