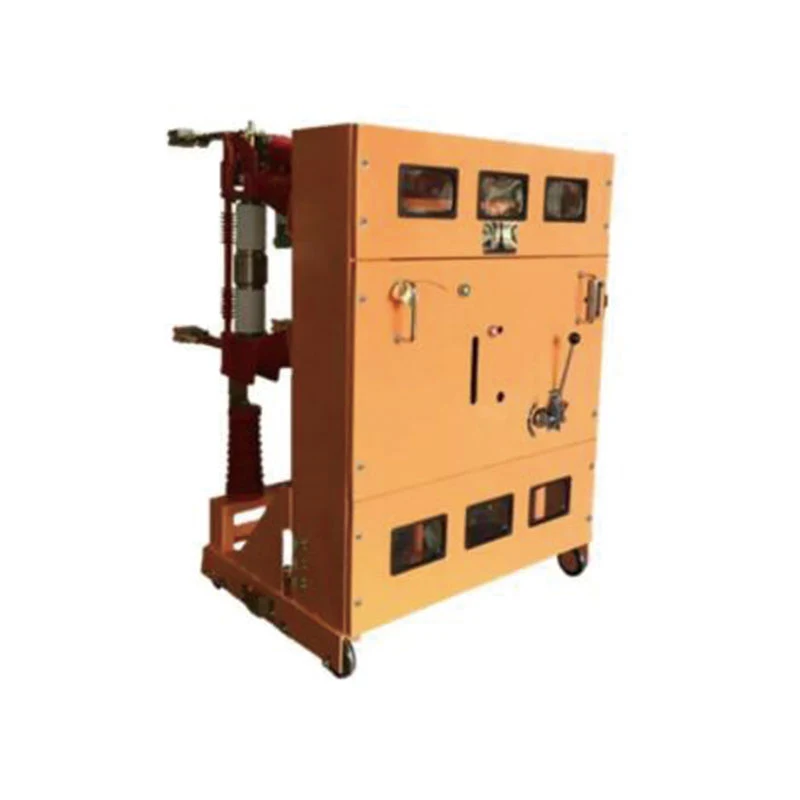

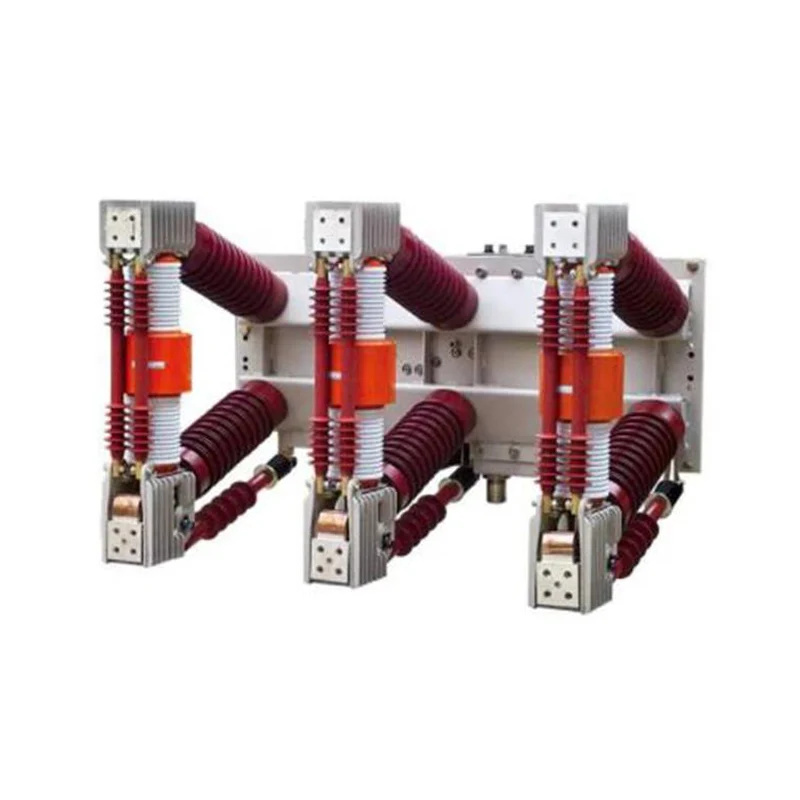

ZN12-12 40.5 Силсилаи дарунӣ шикастани вакуумӣ баландшиддат

Силсилаи ZN12-12 40.5 дарунназаркунаки вакуумии баландшиддати дарунӣ як таҷҳизоти гузариши дарунӣ 3-марҳилаи AC 50Hz 12kV/40.5KV мебошад.
♦ Тарзи насб: навъи indrawable, навъи собит;
♦ Механизми амалиётӣ: механизми рейтинги баҳорӣ;
♦ Ариза: аппаратхои коммутаторй ГБК-35, JYN1-35.

Ирсоли дархост

Тавсифи Маҳсулот

XUCKY Electric як истеҳсолкунанда ва содиркунандаи пешбари Чин аст, ки ба ZN12-12 40.5 Силсилаи дарунсохти вакуумии баландшиддат тахассус дорад. Мо доираи васеи маҳсулот дорем, то эҳтиёҷоти гуногуни мизоҷони худро дар саросари ҷаҳон қонеъ созем. Уҳдадории мо ба сифати олӣ, технологияи инноватсионӣ ва хидматрасонии аълои мизоҷон моро водор мекунад, ки дар соҳаи мо барҷаста шавад.

ZN12-12/40,5 таҷҳизоти гузариши дарунӣ вакуумии HV як 3-марҳилаи AC 50Hz 12kV/40.5KV мебошад.

♦ Тарзи насб: навъи indrawable, навъи собит;

♦ Механизми амалиётӣ: механизми рейтинги баҳорӣ;

♦ Татбик: аппаратхои коммутаторй ГБК-35, JYN1-35.

Шароити экологӣ

♦ Ҳарорати муҳити зист: -25°C~+40°C;

♦ Баландӣ: <1000м;

♦ Намнокии нисбї: миёнаи шабонарўзї <95%, миёнаи моњона <90%;

♦ Шиддати зилзила: <8 дарача;

♦ Ҷойҳое, ки оташ, хатари таркиш, ифлосии ҷиддӣ, зангзании химиявӣ ва инчунин ларзиши шадид надоранд.

Параметрҳои асосии техникӣ

ZN12-12

Не	Адад	Воҳиди	Арзиш
1	Шиддати номиналӣ	кВ
2	Ҷараёни номиналӣ	A	630, 1250, 1600		1250, 1600,2000, 2500,3150		2000, 2500, 3150,4000
3	Ҷараёни шикастани ноқилҳои кӯтоҳ	кА	20	25	31.5	40	50
4	Ҷараёни устувории динамикӣ (қуллаи баланд)	кА	50	63	80	100	125
5	4s ҷараёни устувории гармӣ	кА	20	25	31.5	40/3с	50/3с
6	Ҷараёни ноқилҳои кӯтоҳ	кА	50	63	80	100	125
7	Рақами шикастани ҷараёни ноқилҳои кӯтоҳ	маротиба	30				12
8	пайдарпаии фаъолияти номиналӣ		CO-0.3S-CO-180S-CO			O-180S-CO-180S-CO
9	Ҳаёти механикӣ	маротиба	10000			6000
10	Рақами шикастани ҷорӣ	маротиба	10000			6000
11	Импулси барқии номиналӣ ба шиддат тобовар аст (мавҷи пурра)	кВ	75
12	Басомади кӯтоҳмуддати қувваи тобовар ба ҷараён (1 дақиқа)	кВ	42
13	Вақти басташавӣ	Бону	≤75
14	Вақти кушод	Бону	≤65
15	Қувва ва шиддати номиналии муҳаррики нигоҳдории энергия	В/В	275В/ 110В, 220В
16	Вақти нигоҳдории энергия	s	<15

Не	Адад	Воҳиди	Арзиш
17	Шиддати номиналии катраи пӯшида	V	110В, 220В
18	Шиддати номиналии катраи кушода	V
19	Шиддати номиналии печи басташавӣ	V
20	Ҷараёни номиналии барориши	A	5
21	Ҷараёни номиналии коммутатори ёрирасон	A	AC10A, DC5A

ZN12-40,5

Не	Адад	Воҳиди	Арзиш
1	Шиддати номиналӣ	кВ	40.5
2	Ҷараёни номиналӣ	A	1250, 1600, 2000	1250, 1600,2000,2500
3	Ҷараёни шикастани ноқилҳои кӯтоҳ	кА	20, 25	31.5
4	Ҷараёни устувории динамикӣ (қуллаи баланд)	кА	50, 63	80
5	4s ҷараёни устувории гармӣ	кА	20, 25	31.5
6	Ҷараёни ноқилҳои кӯтоҳи номиналӣ (қула)	кА	50, 63	80
7	Рақами шикастани ҷараёни ноқилҳои кӯтоҳ	маротиба	30	20
8	пайдарпаии фаъолияти номиналӣ		CO-0.3S-CO-180S-CO
9	Импулси барқии номиналӣ ба шиддат тобовар аст (мавҷи пурра)	кВ	180
10	Басомади кӯтоҳмуддати қувваи тобовар ба ҷараён (1 дақиқа)	кВ	95
11	Вақти басташавӣ	Бону	≤90
12	Вақти кушод	Бону	≤75
13	Механика! хаёт	маротиба	10000	60000
14	Рақами шикастани ҷорӣ	маротиба	10000	60000
15	Ҷараёни шикастани бонки номиналии конденсатор	A	630
	Қувваи муҳаррики нигоҳдории энергия	W	275
17	Шиддати номиналии муҳаррики нигоҳдории энергия	V	≃110В, 220В
18	Вақти нигоҳдории энергия	s	≤15
19	Шиддати номиналии печи пӯшида ва кушода	V	≃110В, 220В
20	Ҷараёни номиналии барориши аз ҳад зиёд	A	5
21	Ҷараёни номиналии коммутатори ёрирасон	A	AC10A, DC5A
