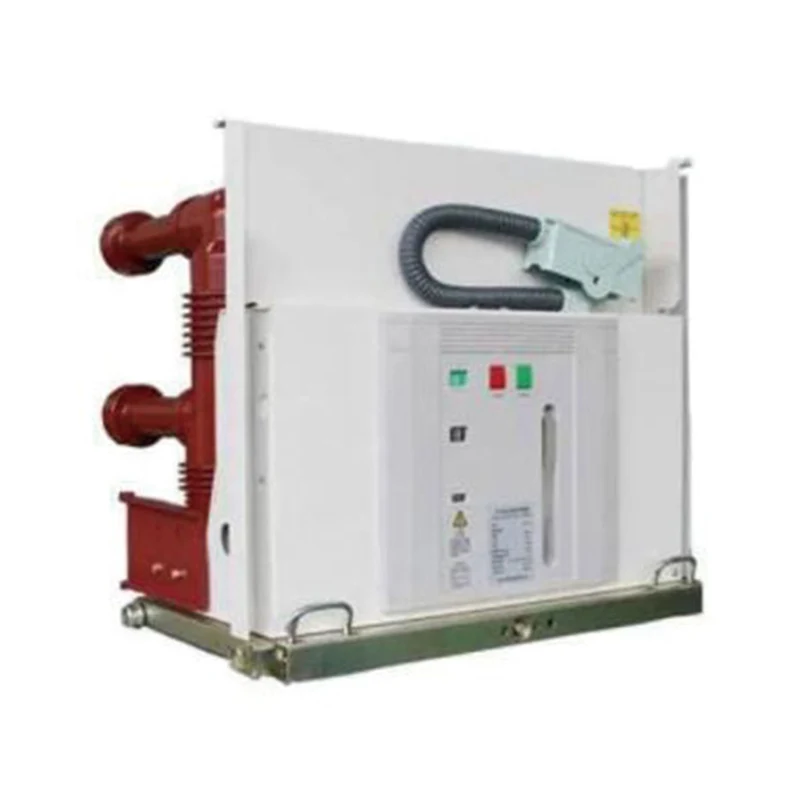

VSG-24 Силсилаи дарунӣ вакуумӣ баландшиддати барқгиранда

Силсилаи VSG-24 сӯзандоруи вакуумии баландшиддати дарунӣ як таҷҳизоти гузариши 3-марҳилаи AC 50Hz 24kV дар дохили бино мебошад
♦ механизми кор: механизми кори пружин;
♦ Навъи сутун: сутуни ҷамъшуда: сутуни дарунсохт;
♦ фосилаи марҳила ба марҳила: 275мм;

Ирсоли дархост

Тавсифи Маҳсулот

XUCKY Electric як истеҳсолкунанда ва содиркунандаи пешбари Чин мебошад, ки дар силсилаи VSG-24 дарунназаркунаки вакууми баландшиддат тахассус дорад. Мо доираи васеи маҳсулот дорем, то эҳтиёҷоти гуногуни мизоҷони худро дар саросари ҷаҳон қонеъ созем. Уҳдадории мо ба сифати олӣ, технологияи инноватсионӣ ва хидматрасонии аълои мизоҷон моро водор мекунад, ки дар соҳаи мо барҷаста шавад.

VSG-24 сӯзандоруи вакуумии HV дарунӣ як таҷҳизоти 3-фазавии AC 50Hz 24kV гузаргоҳи дарунӣ мебошад

♦ механизми кор: механизми кори пружин;

♦ Навъи қутб: сутуни ҷамъшуда: сутуни дарунсохт;

♦ фосилаи марҳила ба марҳила: 275мм;

Шароити экологӣ

♦ Ҳарорати муҳити зист: -15°C 〜+40°C;

♦ Баландӣ: <1000м;

♦ Намнокии нисбӣ: миёнаи ҳаррӯза <95%, миёнаи моҳона <90%；

♦ Шиддати зилзила: <8 дарача;

♦ Ҷойҳое, ки оташ, хатари таркиш, ифлосии ҷиддӣ, зангзании химиявӣ ва инчунин ларзиши шадид надоранд.

Параметрҳои асосии техникӣ

Не	Адад	Воҳиди	Арзиш
1	Шиддати номиналӣ	кВ	24
2	1 дақиқа басомади қувваи барқ тобовар ба шиддат		65
3	Импулси барқии номиналӣ ба шиддат тобовар аст		125
4	Басомади номиналӣ	Hz	50/60
5	Ҷараёни номиналӣ	/	630, 1250, 1600, 2000, 2500,3150
6	Ҷараёни шикастани ноқилҳои кӯтоҳ	кА	25, 31.5
7	Ҷараёни ноқилҳои кӯтоҳи номиналӣ (қула)		63, 80
8	Муқовимати ҷараён дар муддати кӯтоҳ		25, 31.5
9	Қимати қуллаи номиналӣ ба ҷараён тобовар аст		63, 80
10	Давомнокии ноқилҳои кӯтоҳ	S	4
11	пайдарпаии фаъолияти номиналӣ		O-0.3s-CO-180s-CO
12	Басомади барқи занҷири дуюмдараҷаи тобовар ба шиддат (1дақ)	V	2000
13	Ҷараёни шикастани як конденсатори ягона/пеш ба қафо	кА	630
14	Вақти танаффус	Бону	20-50
1;	Вақти кушод	Бону	35-70
16	Ҳаёти механикӣ	маротиба	10000
17	Ҳаёти электрикӣ		Синфи E2
18	Қувваи муҳаррики нигоҳдории энергия	W	90
19	Шиддати таъминоти қувваи барқи назоратӣ	V	AC/DC110/220

Нақшаи сохтори умумӣ ва андозаи насб (воҳид: мм)

♦ Навъи кашидан

Ҷараёни номиналӣ (A)	630	1250	1600
Ҷараёни номиналии шикастани ноқилҳои кӯтоҳ (kA)	25, 31.5	25, 31.5	31.5
Андозаи собит тамос (мм)	035	049	055
Масофаи марҳила ба марҳила (мм)	275
