（a） (b)

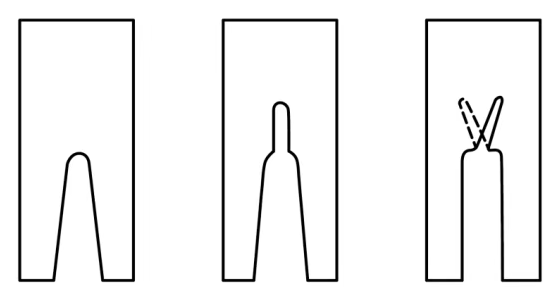

Шаклҳои маъмулии кушодашавӣ дар даромадгоҳи шабакаҳои деионизатсия дар қубурҳои камоншикании пастшиддат роҳи вуруди камон, дарозшавӣ ва тақсимшавӣ тавассути тарҳи геометриро назорат мекунанд. Се диаграмма ба конфигуратсияҳои умумии AC ва DC мувофиқат мекунанд:
(a) Стандарти U-шакл ё V-шакл (Одатан барои AC истифода мешавад)
Воридоти шабакавӣ бо чуқури U-шакл ё V-шакл тарҳрезӣ шудааст, ки барои мақсадҳои зерин хизмат мекунад:
● Забгирии камон: Ба васлшавии камон ба канори вуруди шабака мусоидат намуда, нуқтаҳои устувори пайвастшавиро ташкил медиҳад.
● Дарозии ибтидоии камон: Вақте ки камон тавассути вазании магнитӣ ё пневматикӣ аз минтақаи тамос тела дода мешавад, он дар канори чуқурча дароз карда, дарозии онро зиёд мекунад.
● Ҷудо кардани байни шабакаҳо: Вақте ки камон амиқтар мешавад, он ба қисмҳои сершумор байни шабакаҳои ҳамсоя тақсим мешавад.
(б) чуқури марказӣ
Дар асоси (а) дар маркази воридшавӣ чуқури марказии дарозӣ илова карда мешавад. Таъсири асосӣ иборат аст аз:
● Дастури камон: Камон майл дорад, ки дар кунҷҳои чуқурӣ доғҳои катодӣ ва анодро ба вуҷуд оранд.
● Дарозиш пеш аз тақсимшавӣ: Камон маҷбур аст, ки пеш аз тақсимшавӣ байни шабакаҳо ба боло дар канори чуқури марказӣ дароз шавад.
● Мутобиқати беҳтаршудаи воридшавӣ: "Мустаҳкамии забт"-ро барои камонҳо бо амплитудаҳо ва мавқеъҳои гуногуни ҷорӣ такмил медиҳад.
(в) Чуқурҳои зичдор (Одатан барои DC истифода мешаванд)
Дар даромадгоҳ дорои ду чуқуриҳои зичӣ (офсетӣ) диагоналӣ ё форте мебошад. Ин тарҳи маъмулии хомӯш кардани камони DC аст: азбаски ҷараёни доимӣ нуқтаи убури сифр надорад, камон бояд зуд дароз карда, сегментҳо ҷудо карда шавад ва шиддати он зиёд шавад, то аз шиддати система барои хомӯшкунӣ зиёд шавад. Таъсири асосӣ:
● Роҳи маҷбурии Z-шакл: Камон маҷбур аст, ки нуқтаҳо ва самтро дар даромадгоҳ тағир диҳад, ки ба чанд маротиба печонидани пеш аз воридшавӣ баробар аст ва дарозии онро ба таври назаррас зиёд мекунад.
● Тақвими тақсими барвақт: чуқуриҳои зичӣ ба камон имкон медиҳанд, ки байни шабакаҳои ҳамсоя ба осонӣ ҷаҳида шаванд ва пештар камонҳои сершуморро ташкил кунанд.
● Ҷараёни бозгашти камон: камонҳои DC устувории баланд доранд; сохтори зичӣ мураккабии роҳро афзоиш дода, эҳтимолияти камонҳои устуворро дар роҳи рост кам мекунад.

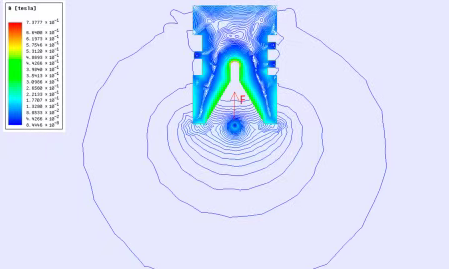

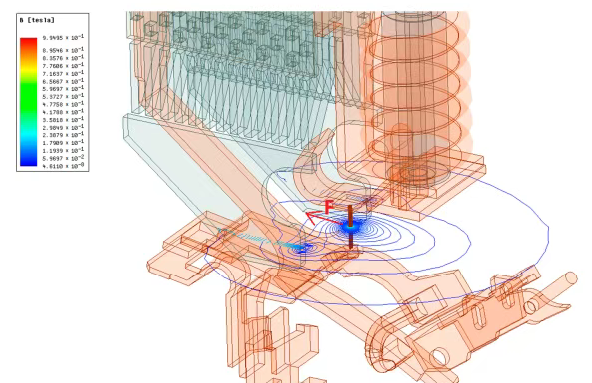

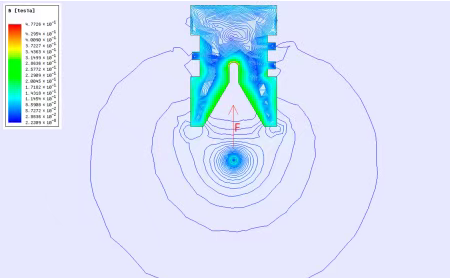

Вақте ки контактҳо танҳо аз ҳам ҷудо мешаванд ва решаи камон ба вуҷуд меояд, камон ба қувваи муайяни натиҷавӣ F дучор мешавад, ки ба боло ба сӯи вуруди шабака нигаронида шудааст.

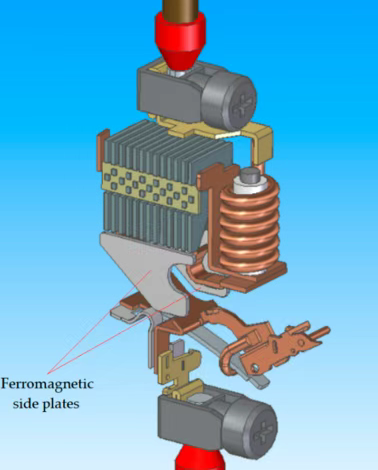

● Каҷҳои кабуд монанд: Хатҳои майдони магнитӣ дар атрофи ҷараёни камон, ки нишон медиҳанд, ки майдони магнитӣ дар атрофи камон нобаробар тақсим шудааст, вале аз ҷониби геометрияи ноқилҳо ва ҷузъҳои ферромагнитӣ ғаразнок аст.
● Градатсияи ранг: Зичии ҷараёнҳои магнитиро ифода мекунад - баландтар дар гардиши ноқилҳо, дар наздикии чархҳо ва вуруди шабака.
● Тирҳои сурх: Самти қувваи натиҷавӣ ба камон, ки аз ҷониби ANSYS ҳисоб карда шудааст.
Самти қувва аз F = I × B (қонуни қувваи Лоренц) гирифта шудааст. Самти ҷараёни камон аз паи канали камон мегузарад ва хатҳои майдони магнитӣ дар минтақаи камон ҳалқаҳои пӯшидаи асимметриро бо самти маҳаллии В ва градиенти равшан ташкил медиҳанд. Ҳамин тариқ, эффекти I×B камонро ба сӯи вуруди шабака тела медиҳад, ки бо F сурх дар диаграмма ишора шудааст.
Вариантҳо дар мавқеъҳои гуногун
Вақте ки канали ҷорӣ камон баробар дар мавқеъҳои гуногун дар даромадгоҳи шабака ҷойгир аст, тақсимоти зичии ҷараёнҳои магнитӣ дар шабакаҳои ферромагнитӣ ва кушодашавии V шаклаш, тағйир вектори қувваи гардонандаи камон. Аммо, тамоюли умумӣ ин аст, ки камон ба чуқури V-шакл амиқтар тела дода мешавад ва минбаъд байни шабакаҳо тақсим мешавад.
● Камон берун аз даромадгоҳ

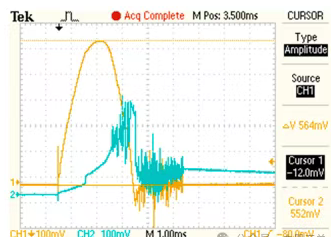

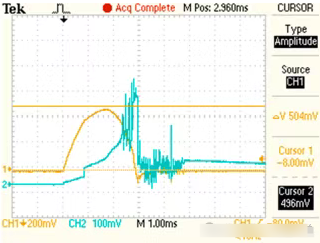

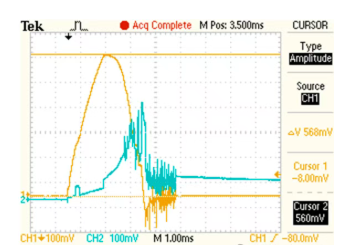

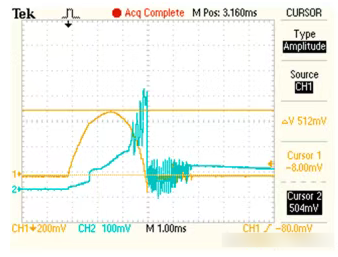

Санҷишҳои шикастани ноқилҳои кӯтоҳ дар прототипҳои хурди ноқилҳо барои сабти шакли мавҷҳои ҷараён ва барқароркунии шиддат, ки бо аломатҳои абляцияи қуттии камон пас аз ҷудокунӣ алоқаманд буданд, гузаронида шуданд.
● Кабуд (CH2): шакли мавҷи ҷараёнҳои кӯтоҳ
● Норанҷӣ (CH1): шиддати барқарорсозӣ/шакли мавҷи TRV
(a) Вақти шикастан: 3,0 мс, ҷараёни шикастан: 3670 A (максималӣ)
Шакли мавҷ бо занги аён пас аз буридан шадидтар аст. Чӯҷаи камон сиёҳшавии шадид ва ҷамъшавии гудохтаро нишон медиҳад.
(б) Вақти шикастан: 3,0 мс, ҷараёни шикастан: 2790 А
Қуллаҳои тез ва занги равшан дар наздикии нуқтаи буриш таҷзия ва гузаришро инъикос мекунанд. Аксҳо абляцияи мутамарказро дар минтақаи боло нишон медиҳанд.
(в) Вақти шикастан: 2,8 мс, ҷараёни шикастан: 2820 А
Қатъи ҷорӣ ва буридан бо тақсимоти пайваста ҳамвортар аст. Аблятсия яксон аст ва аз гиреҳи аз ҳад зиёди як нукта пешгирӣ карда мешавад.
(г) Вақти шикастан: 3,0 мс, ҷараёни шикастан: 2810 А
Раванди маъмулии ворид шудан ба минтақаи тақсимшавӣ ва анҷом додани буридан бо қариб ҳеҷ гуна TRV. Камон дар минтақаи боло устуворона часпида мешавад, ки дар натиҷа гиреҳи возеҳ дар қисми болоӣ ба вуҷуд меояд, аммо абляцияи аз ҳад зиёди умумӣ вуҷуд надорад.
Шакли геометрии даромадгоҳи қуттии камон роҳи ибтидоии камонро пас аз ворид шудан ба камераи камон муайян мекунад:
● Чароғҳои-U-шакл/V-шакл: Барои сабти камон ва роҳнамоӣ.
● Чароғи марказӣ: Мутобиқати роҳнаморо беҳтар мекунад.
● Чоҳҳои зичӣ: Барои дарозшавии барвақт ва тақсимоти бисёрсегментӣ дар шароити DC.
Натиҷаҳои симулятсияи ANSYS бо маълумоти воқеии санҷиш мутақобилан тафтиш карда мешаванд, ки мушкилот ва вақти заруриро барои таҳия то як андоза коҳиш медиҳанд.
Дар XUCKY, MCCBs/MCBs/ACB-ҳои мо ба тарҳи оптимизатсияи қуттиҳои камон такя мекунанд, то бехатарии пешбари соҳаро таъмин кунанд.
Барои дастури муфассали техникӣ, ба вебсайти мо муроҷиат кунед -www.xucky.comва барои фаҳмиши бештари муҳандисии электрикӣ ба мо пайравӣ кунед.
