Ҳангоми тарҳрезӣ ё нигоҳдории системаи тақсимоти барқ, яке аз муҳимтарин қарорҳо интихоби дурусти дастгоҳи муҳофизати схема мебошад. Ду танқидкунакҳои маъмултарини шиддати паст ин микросхемаҳои микросхемаҳои микросхемаҳои (MCB) ва шикастани қалбӣ (MCCB) мебошанд. Гарчанде ки ҳардуи онҳо ба як ҳадафи асосӣ хидмат мекунанд - муҳофизат кардани кабелҳо ва таҷҳизот аз ҷараёнҳои аз ҳад зиёд - онҳо барои миқёси хеле гуногуни татбиқ пешбинӣ шудаанд.
Интихоби нодуруст метавонад ба хароҷоти нолозим, муҳофизати нокифоя ва ҳатто хатарҳои бехатарӣ оварда расонад. Дар ин дастур, мо фарқиятҳои техникӣ, сенарияҳои татбиқ ва меъёрҳои интихобро тақсим мекунем, то ба шумо дар қабули қарори огоҳона кӯмак расонанд.
Миниатюраи микросхема (MCB)дастгоҳи гармӣ-магнитӣ мебошад, ки барои муҳофизати занҷирҳои ҷараёни паст пешбинӣ шудааст. Он одатан дар барномаҳои истиқоматӣ, тиҷоратӣ ва саноати сабук истифода мешавад.
Ҷараёни номиналӣ (Дар): То 125A (одатан 63A ё камтар).
Иқтидори шикастан (Icn): Одатан то 10кА ё 15кА (барои муҳити дохилӣ кофӣ аст).
Стандартҳо: IEC 60898-1 (барои дастгоҳҳои хонагӣ ва шабеҳ) ва IEC 60947-2 (барои истифодаи саноатӣ).
Сохтмон: Танзимоти собит гармӣ ва магнитӣ; воҳидҳои сайри ивазнашаванда.
андоза:Паймон, маъмулан 1-4 паҳнои модул (18мм дар як қутб) дар роҳи оҳани DIN.
MCBs барои муҳофизат аз онҳо тарҳрезӣ шудаандаз ҳад зиёд(ҷараёни оҳиста, устувор) тавассути рахи биметаллӣ ваноқилҳои кӯтоҳ(ҷараёнҳои фаврии баланд) тавассути электромагнитӣ. Онҳо аз рӯи саҳро танзимшаванда нестанд ва барои схемаҳои филиалҳои ниҳоӣ пешбинӣ шудаанд.
A Қатъи барқи қолабӣ (MCCB)дастгоҳи калонтар ва мустаҳкамтар аст, ки қодир ба коркарди ҷараёнҳои баландтар ва таъмини муҳофизати мураккабтар аст. Он қувваи кории тақсимоти нерӯи саноатӣ ва тиҷоратӣ мебошад.
Ҷараёни номиналӣ (Дар):Одатан аз 15А то 2500А ё бештар.
Иқтидори шикастан (Icu):Он метавонад аз 18кА то 200кА бошад, ки онҳоро барои ҷойҳои баландсифат ба монанди зеристгоҳҳо ё корхонаҳои саноатии вазнин мувофиқ месозад.
Стандартҳо:IEC 60947-2 (таҷҳизоти интиқоли пастшиддат ва дастгоҳи назоратӣ).
Сохтмон:Аксар вақт хусусиятҳовоҳидҳои сайри ивазшаванда(гармӣ-магнитӣ ё электронӣ), ки метавонад барои таъхири ҷорӣ ва вақт танзим карда шавад.
андоза:Андозаи чаҳорчӯбаи калонтар, одатан дар пойгоҳ ё дар дастгоҳи коммутатсионӣ насб карда мешаванд.
MCCB пешниҳод мекунадтанзимоти муҳофизати танзимшаванда, онҳоро барои схемаҳои фидер беҳтарин месозад, ки ҳамоҳангсозӣ бо дастгоҳҳои поёноб хеле муҳим аст. Агрегатҳои сайёҳии электронӣ метавонанд вазифаҳои пешрафтаро ба мисли муҳофизати шикасти замин, қулфбандии интихобии минтақа ва имкониятҳои коммуникатсионӣ таъмин кунанд.

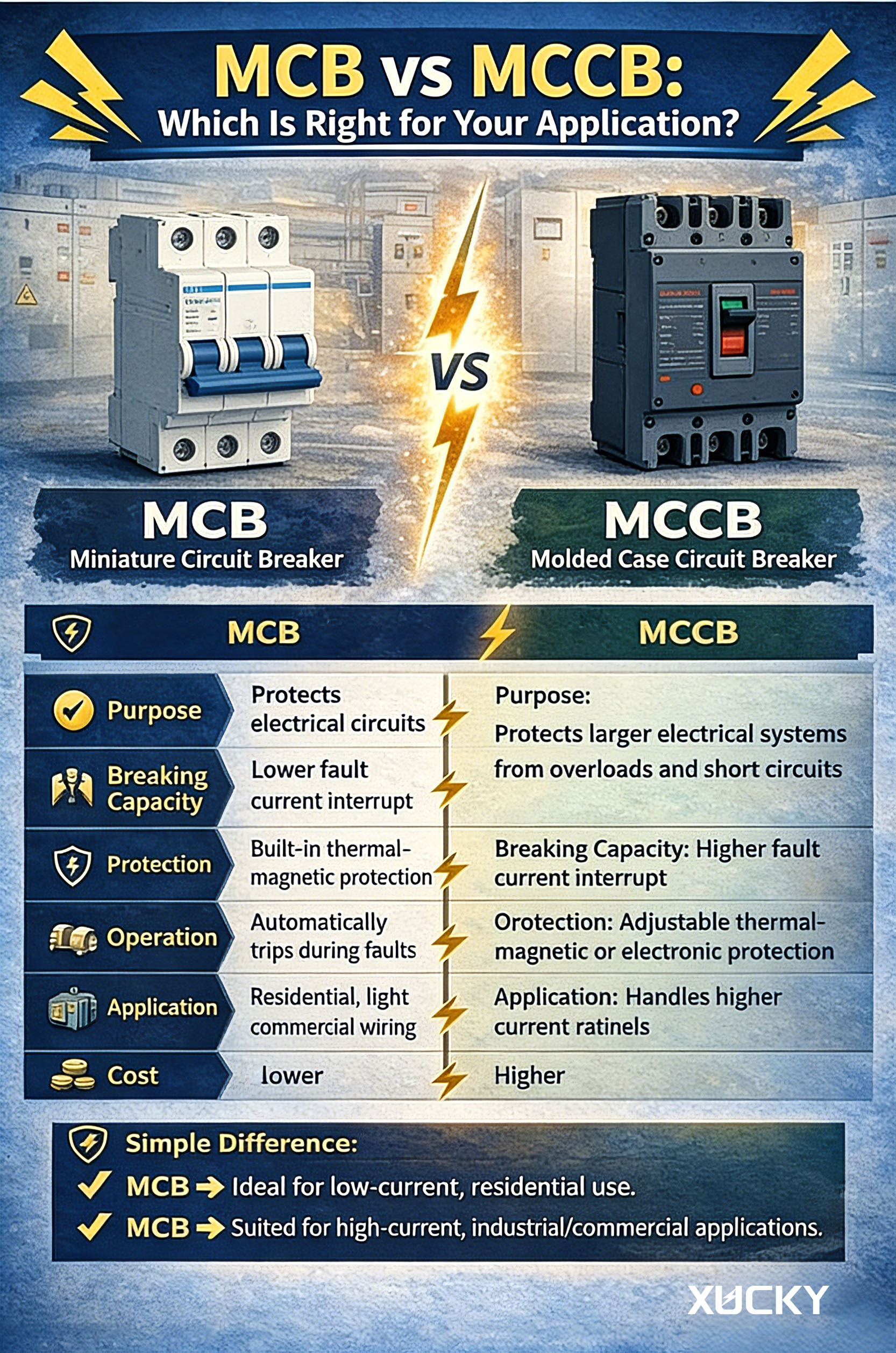

| Хусусият | MCB | MCCB |
| Диапазони ҷорӣ | То 125А | 10А то 2500А+ |
| Иқтидори шикастан | ≤ 25кА (муқаррарӣ) | То 200 кА |
| Воҳиди сафар | Собит (гармӣ-магнитӣ) | Собит ё ивазшаванда (гармӣ-магнитӣ ё электронӣ) |
| Танзимпазирӣ | Ҳеҷ | Бале (ҷори, таъхири вақт) |
| Ариза | Схемаҳои ниҳоӣ, равшанӣ, розеткаҳо | Фидёрхо, панельхои асосй, тачхизоти вазнин |
| Монтаж | роҳи оҳани DIN | Пойгоҳи собит ё васлшаванда |
| Шумораи маъмулии қутбҳо | 1P, 2P, 3P, 4P | 3P, 4P (инчунин 2P барои чаҳорчӯбаҳои хурдтар) |
| Сертификатсия | IEC 60898-1, IEC 60947-2 | IEC 60947-2 |
Қарори байни MCB ва MCCB аз се омили асосӣ вобаста аст:талаботи ҷорӣ, сатҳи хатогиҳо ва зарурати танзимшаванда.
Кай бояд MCB-ро интихоб кард
Биноҳои истиқоматӣ ва тиҷорати хурд:Схемахои рушноидиханда, розеткахо, асбобхои хурд. Ҷараён хеле кам аз 63А зиёд мешавад ва сатҳи камбудиҳо паст аст.
Шӯроҳои тақсимотӣ:Муҳофизати схемаҳои ниҳоӣ дар поёни MCCB ё коммутатори асосӣ.
Панелҳои роҳи оҳани DIN:Дар он ҷое, ки фазо танг аст ва модулят талаб карда мешавад.
Лоиҳаҳои ҳассос:MCBs нисбат ба MCCB хеле арзонтаранд.
Кай бояд MCCB-ро интихоб кард
Корхонаҳои саноатӣ:Моторхо, насосхо, компрессорхо, машинахои кафшеркунй—тачхизоте, ки чараёни пуршиддат ва иктидори баланди вайронкуниро доранд.
Қуттиҳои асосӣ:Ҳамчун дастгоҳи асосии муҳофизаткунандаи бино ё панели калон.
Схемаҳои ғизодиҳанда:Тақсими қудрат ба зерпанелҳо, ки ҳамоҳангсозӣ ва интихоб муҳим аст.
Ҷойҳои ҷории хатогии баланд:Дар назди трансформаторҳо ё генераторҳо, ки ҷараёнҳои ноқилҳои кӯтоҳ аз 10кА зиёданд.
Талаботи танзимшаванда:Вақте ки ба шумо лозим аст, ки танзимоти муҳофизати дақиқро барои мувофиқ кардани сарбориҳои тағирёбанда ё ба даст овардани ҳамоҳангсозии интихобӣ.
A. Иқтидори шикастан (Icu / Icn)
Ҳамеша боварӣ ҳосил кунед, ки қобилияти шикастани шикаста аз ҷараёни эҳтимолии кӯтоҳи ноқил дар нуқтаи насб зиёд аст. Масалан, агар панел дараҷаи хатогии 25кА дошта бошад, MCB-и стандартии 10кА ба таври фалокатбор ноком мешавад. Дар чунин ҳолатҳо, ё MCCB ё MCB-и маҳдудкунандаи ҷорӣро бо рейтинги баландтар истифода баред.
B. Интихобӣ (дискриминатсия)
Ҳангоме ки рахнакунакҳо ба таври пайдарпай пайваст мешаванд (масалан, MCCB, ки MCB-ҳои ғизодиҳиро таъмин мекунад), шумо бояд боварӣ ҳосил кунед, ки хатогӣ дар поёноб танҳо ба наздиктарин шикастани барқ барояд. MCCB-ҳо бо таъхирҳои танзимшавандаи вақт ба шумо имкон медиҳанд, ки ин "интихобӣ"-ро ба осонӣ ба даст оред, дар ҳоле ки MCB-ҳо фаврӣ мебошанд ва бидуни интихоби дақиқ бо дастгоҳҳои болоӣ ҳамоҳанг намешаванд.
C. Пастшавии ҳарорат
Ҳарду MCB ва MCCB ба ҳарорати муҳити зист таъсир мерасонанд. Унсурҳои гармии онҳо дар 30 ° C ё 40 ° C калибр карда мешаванд. Агар дар муҳити гарм насб карда шуда бошад, онҳо метавонанд пештар аз интизорраванда кор кунанд ва ё бекоркуниро талаб кунанд. Ба маълумоти истеҳсолкунанда муроҷиат кунед (масаланXUCKYварақаҳои техникӣ) барои омилҳои ислоҳ.D. Навъи сарборӣ Сарбориҳои хеле индуктивӣ (моторҳо, трансформаторҳо) метавонанд MCB-ҳои Намуди C ё D-ро талаб кунанд, то ҳангоми оғозёбӣ халал нарасонанд. MCCB-ҳо бо воҳидҳои сафарҳои электронӣ метавонанд барои ҳифзи муҳаррик бо хатҳои мушаххаси вақти ҷорӣ барномарезӣ карда шаванд.
MCBҷузъи камхарҷи якдафъаина мебошад. Агар он ноком шавад, шумо онро иваз мекунед. Он барои таъмир пешбинӣ нашудааст.
MCCBсармоягузории назаррас аст. Он аксар вақт бо қисмҳои ивазшаванда (чатҳо, контактҳо, агрегатҳои сафар) меояд ва метавонад дар тӯли даҳсолаҳо нигоҳ дошта шавад. MCCB-ҳои электронӣ қобилиятҳои мониторингро илова мекунанд, ки вақти бекориро коҳиш медиҳанд ва идоракунии энергияро беҳтар мекунанд.
Барои офиси хурд, MCBҳо комиланд. Барои корхонае, ки хатҳои муҳими истеҳсолӣ дорад, арзиши иловагии MCCB-ҳо бо устуворӣ ва танзимшавандагии онҳо асоснок карда мешавад.
| Агар схемаи шумо ... | Интихоб кунед |
| Дар хона равшанӣ ё розетка аст | MCB |
| Ҷорӣ <63А ва сатҳи хатогӣ <6кА дорад | MCB |
| Ин як фидер ба зерпанел дар бинои тиҷоратӣ аст | MCCB (ё MCB-и ҷорӣ, агар <125А) |
| Қувваи муҳаррики калон (30кВт+) | MCCB |
| Ба танзимоти муҳофизати танзимшаванда ниёз дорад | MCCB |
| Таъминоти асосии воридотӣ барои корхона мебошад | MCCB |
| Муоширатро бо BMS талаб мекунад | MCCB бо воҳиди электронии сафар |
ДарXUCKY, мо ҳам MCB ва ҳам MCCB-ро мувофиқи стандартҳои баландтарини байналмилалӣ истеҳсол мекунем (IEC 60898-1, IEC 60947-2). Диапазони мо дар бар мегирад:
Силсилаи XUCKY MCB: 1P то 4P, 6A-63A, каҷҳои B/C/D, иқтидори шикастани 6kA/10kA — беҳтарин барои схемаҳои ниҳоии манзилӣ ва тиҷоратӣ.
Силсилаи XUCKY MCCB:16А то 1600А, воҳидҳои гардиши гармӣ-магнитӣ ва электронӣ, иқтидори шикастан то 100кА - барои барномаҳои саноатӣ ва тақсимоти асосӣ тарҳрезӣ шудаанд.
Мо ба шумо дар интихоби дурусти шикаста барои барномаи мушаххаси худ кӯмак мекунем, ки бехатарӣ, эътимоднокӣ ва камхарҷро таъмин кунед. Барои дастгирии техникӣ ё нархнома бо мо тамос гиред.
