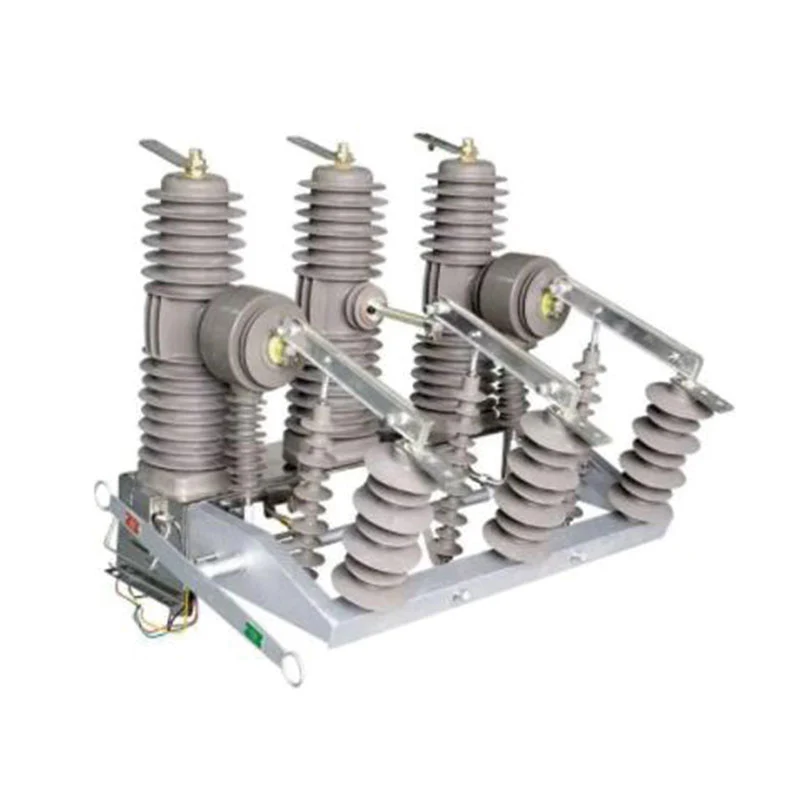

ZW32-24 Силсилаи берунии баландшиддати вакуумӣ барқгиранда

Силсилаи ZW32-24 сӯзанандаи вакуумии баландшиддати берунӣ як таҷҳизоти гузариши беруна 3-марҳилаи AC 50Hz 24KV мебошад
♦ Тарзи насб: сутуни насбшуда;
♦ Механизми корӣ: механизми кори пружинӣ ва механизми доимии магнитӣ;
♦ Навъи қутб: сутуни муттаҳидшуда;
♦ Татбик: станцияи ёрирасони 24 кВ, станцияи электрики.
♦ Навъи амалиёт, дастӣ, электрикӣ, идоракунии дурдаст.

Ирсоли дархост

Тавсифи Маҳсулот

XUCKY Electric ҳамчун истеҳсолкунандагон ва таъминкунандагони силсилаи ZW32-24 Силсилаи шикастани вакуумии берунии беруна (Recloser) дар Чин зиёда аз 25 сол аст, ки кори трансформатори ғарқшудаи он мувофиқи IEC60076, GB1094, GB/T6451 мебошад. Дар ҳамин ҳол, трансформатори тақсимоти мо бо сифати баланд ва нархи хуб дар Русия, Осиёи Ҷанубӣ, Африқо, Шарқи Наздик ва Амрикои Ҷанубӣ эътибори бузург пайдо кардааст. Мо мутобиқсозӣ ва дастгирии техникӣ медиҳем. Озод ҳис кунед, ки бо мо дар тамос шавед барои нархномаи рақобатпазир ва ҳама дастгирии техникӣ онлайн!

♦ Тарзи насб: сутуни насбшуда;

♦ Механизми корӣ: механизми кори пружинӣ ва механизми доимии магнитӣ;

♦ Навъи қутб: сутуни муттаҳидшуда;

♦ Татбик: станцияи ёрирасони 24 кВ, станцияи электрики.

♦ Навъи амалиёт, дастӣ, электрикӣ, идоракунии дурдаст.

Стандартҳои маҳсулот

♦ IEC62271-100 Таҷҳизоти гузариши баландшиддат ва дастгоҳи назоратӣ Қисми 100: Қатъкунакҳои AC

♦ GB1984 Шиддати баландшиддати AC гузаргоҳҳо

♦ GB/T11022 Мушаххасоти умумӣ барои дастгоҳи интиқоли баландшиддат ва дастгоҳи назоратӣ

Стандартҳо

♦ JB/T 3855 Шиддати баланд AC вакуумӣ

♦ DL/T402 Мушаххасоти ҷудокунакҳои баландшиддати AC

Шароити экологӣ

♦ Ҳарорати муҳити зист: -35°C 〜+40°C;

♦ Баландӣ: <2000м;

♦ Суръати шамол <35м/с;

♦ Шиддати зилзила: <8 дарача;

♦ Сатҳи ифлос: IV;

♦ Ҷойҳои насб: Сӯхтор, хатари таркиш ё ифлосии ҷиддӣ вуҷуд надорад.

Параметрҳои асосии техникӣ

Не	Адад	Воҳиди	Арзиш
1	Шиддати номиналӣ	кВ	24
2	Ҷараёни номиналӣ	A	630/1250
3	Басомади номиналӣ	Hz	50
4	Ҷараёни гармидиҳии номиналӣ	кА	20/25
5	Ҷараёни шикастани ноқилҳои кӯтоҳ	кА	20/25
6	Ҷараёни номиналии динамикӣ (қула)	кА	50/63
7	Ҷараёни басташавии кӯтоҳи ноқилӣ (қуллаи)	кА	50/63
8	Вақти устувории гармӣ	s	4
9	пайдарпаии фаъолияти номиналӣ	Вақтҳо	O-0.3S-CO-1 80S-CO
10	1 дақиқа басомади қувваи тобовар ба шиддат (байнифаза, замин / шикаста)	кВ	65
	Импулси барқ тобовар ба шиддат (қула) (байнифаза, замин/шикан)		125
	Занҷири дуюмдараҷаи 1дақиқа басомади барқ ба шиддат тобовар аст		2

Не	Адад	Воҳиди	Арзиш
11	Ҳаёти механикӣ	Вақтҳо	10000
12	Вақти шикастани ҷараёнҳои кӯтоҳи ноқилӣ	Вақтҳо	30
13	Вақти шикастани схемаи номиналӣ	Вақтҳо	10000
14	Масофаи тамос	мм	12±1
15	Зиёда аз сафар	мм	3±1
16	Масофаи маркази байнифаза	мм	380±1,5
17	Се марҳилаи басташавӣ ва кушодани асинхронизм	Бону	≤2
18	Давомнокии бозгашти бастани тамос	Бону	≤2
19	Вақти басташавӣ	Бону	25-80
20	Вақти кушод	Бону	23-50
21	Суръати миёнаи кушодани	Бону	1.1-1.7
22	Суръати миёнаи басташавӣ	Бону	0,5-0,9
23	Муқовимати асосии схемаи ноқилӣ	мΩ	≤80

Нақшаи сохтори умумӣ ва андозаи насб (воҳид: мм)

1. Терминали хати баромади боло

2. Танаффус

3. Қубури изолятсионӣ

4. Терминали хати баромади поён

5. Клипи кондуктор

6. Пайвастани фасењ

7. Фишанги изолятсионии

8. Пружинаи фишори тамос

9. Бахори кушодашуда

10. Ронанда

11. Механизми чоҳи баромад

12. Механизми кор

13. Қуттии механизм

14. Тахтаи пайвандкунандаи трансформатори ҷорӣ

1. Дастаки амалиётӣ

2. Чоҳи асосиро ҷудо кунед

3. Дастаки кушода/пўшидани дастӣ шикастани барқ

4. Дастаки нигоҳдории энергия

5. Нишондиҳандаи кушода/пӯшиш

6. Васлаки сим

7. Трансформатори љараён

8. Изолятор

9. Чорчубаи изоляционй

10. Фишанги изолятсиякунанда

11. Терминали хати воридотӣ

12. Тезро ҷудо кунед

13. Терминали хатти баромад

14. Circuit breaker

Роҳҳои насб (қутби ягона / қутби дугона)

Стандартҳои маҳсулот

♦ IEC62271-100 Таҷҳизоти гузариши баландшиддат ва дастгоҳи назоратӣ Қисми 100: Қатъкунакҳои AC

♦ GB1984 Шиддати баландшиддати AC гузаргоҳҳо

♦ GB/T11022 Мушаххасоти умумӣ барои дастгоҳҳои интиқоли баландшиддат ва стандартҳои дастгоҳи назоратӣ

♦ JB/T 3855 Шиддати баланд AC вакуумӣ

♦ DL/T402 Мушаххасоти ҷудокунакҳои баландшиддати AC

Шароити экологӣ

♦ Ҳарорати муҳити зист: -40°C~+40°C;

♦ Баландӣ: <1000м;

♦ Суръати максималии шамол 10 км/соат, суръати ҳадди ақали шамол барои сатҳи муқарраршуда (132/230 кв) 3,2 км/соат аст;

♦ Шиддати зилзила: <8 дарача;

♦ Масофаи ҳадди ақали номиналии ҷараён: 31мм/кВ;

♦ Дарачаи ифлосшавии хаво: Синфи IV.

Параметрҳои асосии техникӣ

Не	Адад		Воҳиди	Арзиш
1	Шиддати номиналӣ		кВ	40.5
e	Сатҳи изолятсия	1 дақ басомади барқ Озмоиши хушк (шиканӣ, байнифаза, ба замин) Озмоиши тар (ба замин, изолятсияи беруна)	кВ	95 85
		Шиддати тобоварии импулси барқ (қуллаи)		185
3	Ҷараёни номиналӣ		A	1250, 1600, 2000, 2500
4	Ҷараёни шикастани ноқилҳои кӯтоҳ		кА	20, 25, 31.5

Не	Адад	Воҳиди	Арзиш
5	Ҷараёни ноқилҳои кӯтоҳи номиналӣ (қула)	кА	50, 63, 80
6	Қуллаи номиналӣ муқовимат ба ҷараёни	кА	50, 63, 80
7	Муқовимати ҷараён дар муддати кӯтоҳ	кА	20, 25, 31.5
8	пайдарпаии фаъолияти номиналӣ		O-0.3S-CO-180S-CO
9	Рақами шикастани ҷараёнҳои ноқилҳои кӯтоҳ	маротиба	20
10	Давомнокии ноқилҳои кӯтоҳ	s	4
11	Вақти танаффус	s	≤0,09
12	Ҳаёти механикӣ	маротиба	10000
13	Бартарафкунандаи вакуумӣ нав истеҳсол шудааст	Заб	≤1,33×10-3
13	Қатъи чангкашак дар давоми 20 соли нигоҳдорӣ	Заб	<6,6×10-2
14	Вазни холиси барқгиранда	кг	800
15	Тозакунии байни алоқаҳои кушода	мм	22±2
16	Бо сафар тамос гиред	мм	4±1
17	Суръати миёнаи кушодани	Бону	1,4-1,7
18	Суръати миёнаи басташавӣ	Бону	0,4-0,7
19	Вақти бозгашти бастани тамос	Бону	≤3
20	Синхронизми байнифазавӣ кушодан ва пӯшидан	Бону	≤2
21	Вақти басташавӣ	Бону	50≤t≤200
22	Вақти кушод	Бону	30≤t≤60
23	Ҳар як фаза муқовимати асосии схемаи DC (муқовимати дохилии CT дохил намешавад)	мΩ	≤100
24	Ғафсӣ маҷмӯӣ тамос динамикӣ ва собит иҷозат ба пӯшидани	мм	3
25	Фишори номиналии тамос	N	2500±200
