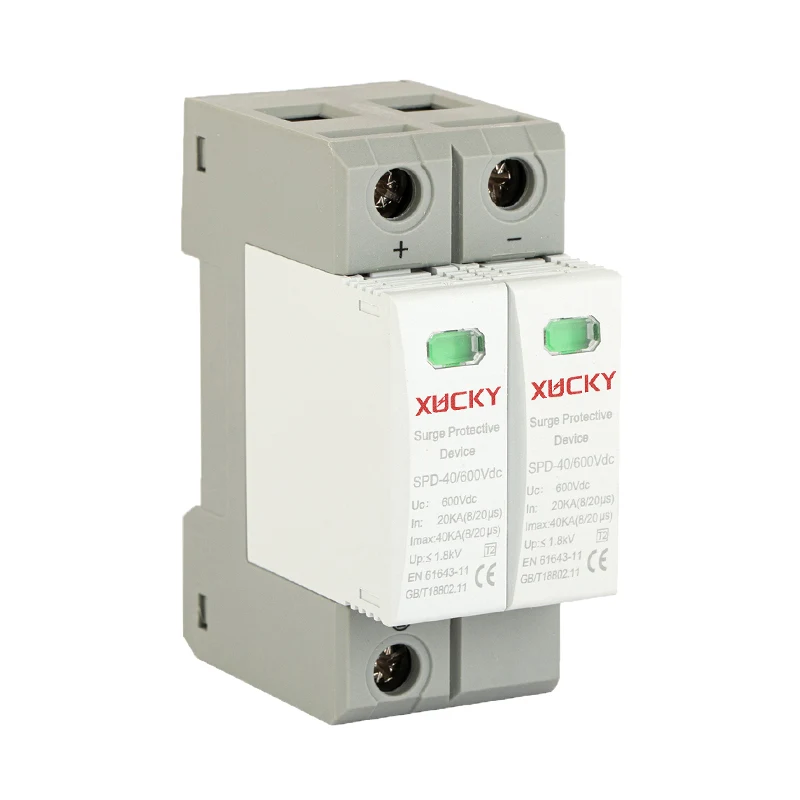

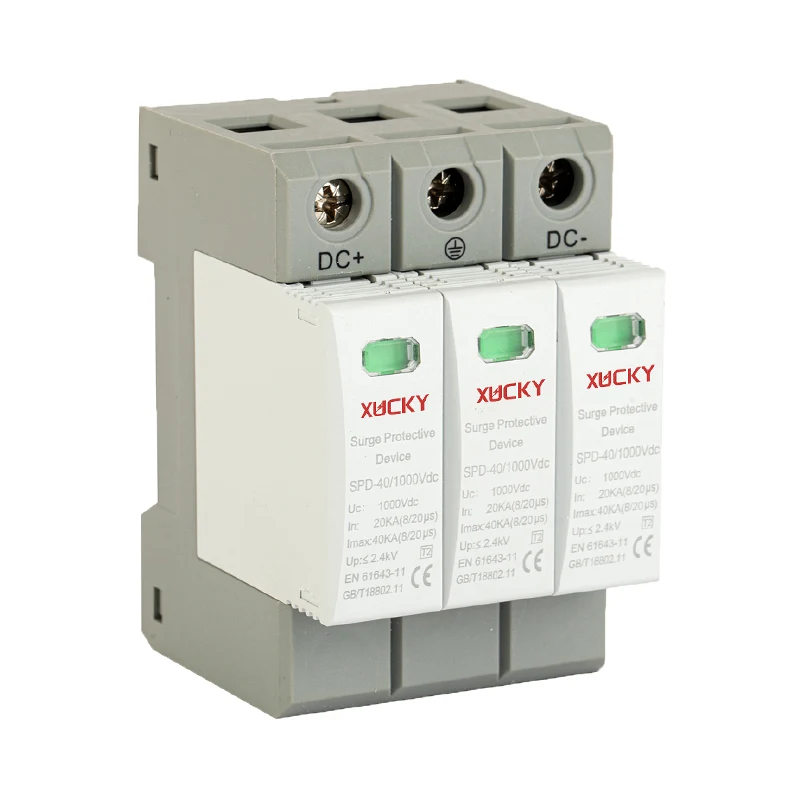

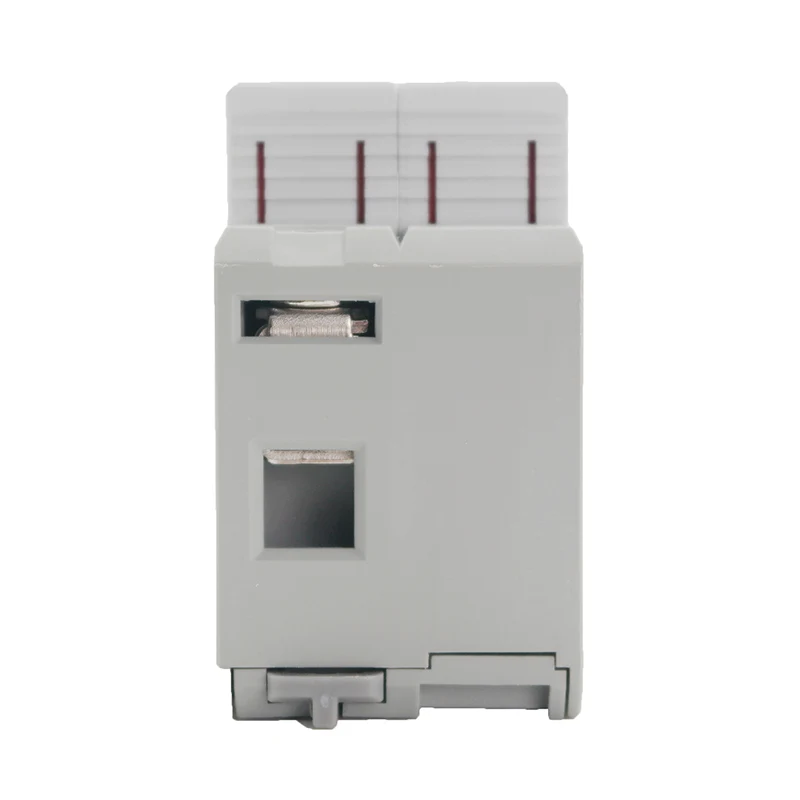

Дастгоҳи муҳофизатии PV SPD

Дастгоҳи муҳофизатии шиддати XUCKY PV SPD ба стандарти пастшиддати IEC EN 50539-11 татбиқ мешавад ва барои муҳофизат кардани системаи DC ва дигар таҷҳизот аз шиддати шадид ва осеби фаврии изофа истифода мешавад. Ҳангоме ки системаи DC бо сабаби зарбаи барқ ё дигар сабабҳо шиддати аз ҳад зиёдро аз сар мегузаронад, протектор фавран дар давоми наносония амал карда, шиддати аз ҳад зиёдро ба замин ворид мекунад ва ба ин васила таҷҳизоти барқиро дар шабакаи нуқта муҳофизат мекунад. Дастгоҳи муҳофизати шиддати DC як сохтори плагинест, ки пас аз шикасти модул зуд иваз карда мешавад; Пас аз аз кор баромадани модули муҳофизати барқ, ранги равзанаи индикатор аз сабз ба сурх табдил меёбад ва сигнали ҳушдор ба дастгоҳи ҳушдори дурдаст, ки ба терминали сигнали дурдаст пайваст шудааст, фиристода мешавад.

Ирсоли дархост

Тавсифи Маҳсулот

Дастгоҳи муҳофизатии PV SPD Surge дар қуттиҳои комбайни фотоэлектрикӣ, инвертерҳои барқ, шкафҳои тақсимоти доимӣ ва ғайра васеъ истифода мешавад. Он бартариҳои ҷараёни разряди баланд, вақти вокуниши зуд ва шиддати пасти боқимонда дорад. Шиддати максималии фотоэлектрикӣ ба UC≤1200VDC мерасад.

ВИЖАГИҲО

1. Намудҳои шиддат: DC500V 690V 800V 1000V 1200V;

2. 8/20µs, муҳофизати T2;

3. Иқтидори разряди баланд, вокуниши зуд, васлшаванда;

4. Дастгоҳҳои гармидиҳии дукарата, ки муҳофизати боэътимодро таъмин мекунанд;

5. Намоиши равзанаи визуалӣ, сабз маънои муқаррарӣ дорад, Сурх маънои нуқсонро дорад (зарур аст, ки модули навро иваз кунед);

6. Терминали дурдаст ихтиёрӣ.

ПАРАМЕТРХОИ ТЕХНИКИИ ЭЛЕКТРИКЙ

Модели	PV DCSPD
Стандарт	IEC EN50539-11
Дараҷаи муҳофизат	T2, Синфи II
Максимум шиддати кории доимӣ Uc	500В 690В 800В 1000В 1200В
Ҷараёни номиналии разряд дар 8/20μs	20КА
Ҷараёни ҳадди аксар дар 8/20μs	40КА
Ҷараёни импулси барқ 10/350μс	12.5КА
Баланд бардоштани сатҳи муҳофизати шиддат	≤4КВ
Шумораи полякҳо	2P/3P
Вақти ҷавоб Ta	≤25 ns
Кабели пайваст	≥4мм², Сими заминӣ ≥6мм²
Усули насб	Роҳи 35мм DIN
Мувофиқ Сӯзандору ё сӯзандору	≥32А
Диапазони ҳарорати корӣ	-40°C ~ +80°C
Модули ранги манзил/база	Хокистар/Сафед
Шаҳодатнома	CE, ISO9001-2015

ДИГРАММАИ СОХИБИ СИЛ

Структурам АСОСЙ ВА ПРИНЦИПИ КОР

Дар системаи тавлиди энергияи фотоэлектрикӣ дастгоҳҳои муҳофизатӣ байни қутбҳои мусбат ва манфии хат ва замин пайваст карда мешаванд. Дар шароити муқаррарӣ, дастгоҳи муҳофизатӣ дар ҳолати муқовимати баланд қарор дорад. Ҳангоме ки дар шабакаи барқ бо сабаби зарбаи барқ ё дигар сабабҳо шиддати аз ҳад зиёд ба амал меояд, дастгоҳи муҳофизатӣ фавран дар наносонияҳо кор карда, шиддати аз ҳад зиёдро ба замин ворид мекунад ва ба ин васила таҷҳизоти барқии шабакаи барқро муҳофизат мекунад. Вақте ки шиддат аз дастгоҳи муҳофизатӣ мегузарад ва нопадид мешавад, дастгоҳи муҳофизатӣ ба ҳолати муқовимати баланд бармегардад, Ин ба кори муқаррарии шабакаи барқ таъсир намерасонад. Диаграммаи схематикии электрикии муҳофизаткунандаи шиддат дар расми зерин нишон дода шудааст.

ЧИП

Максимум шиддати кории доимӣ Uc	Андозаи чипи муқовимат
500VDC	34MM * 34MM * 4.6MM
690VDC	34MM * 34MM * 6.0MM
800VDC	34MM * 34MM * 6.5MM
1000VDC	34MM * 34MM * 7.35MM
1200VDC	34MM * 34MM * 7.5MM

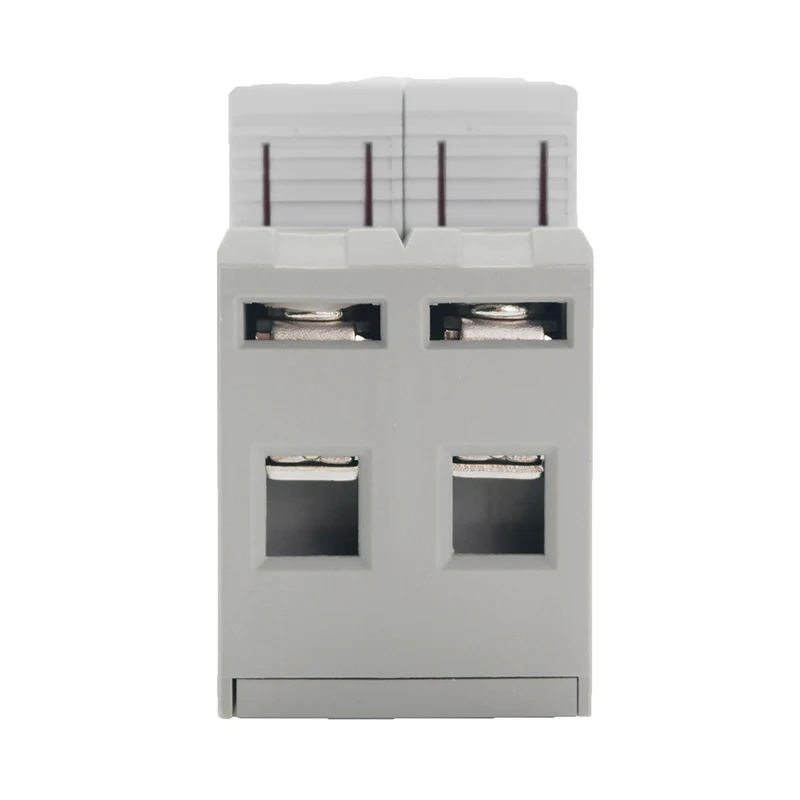

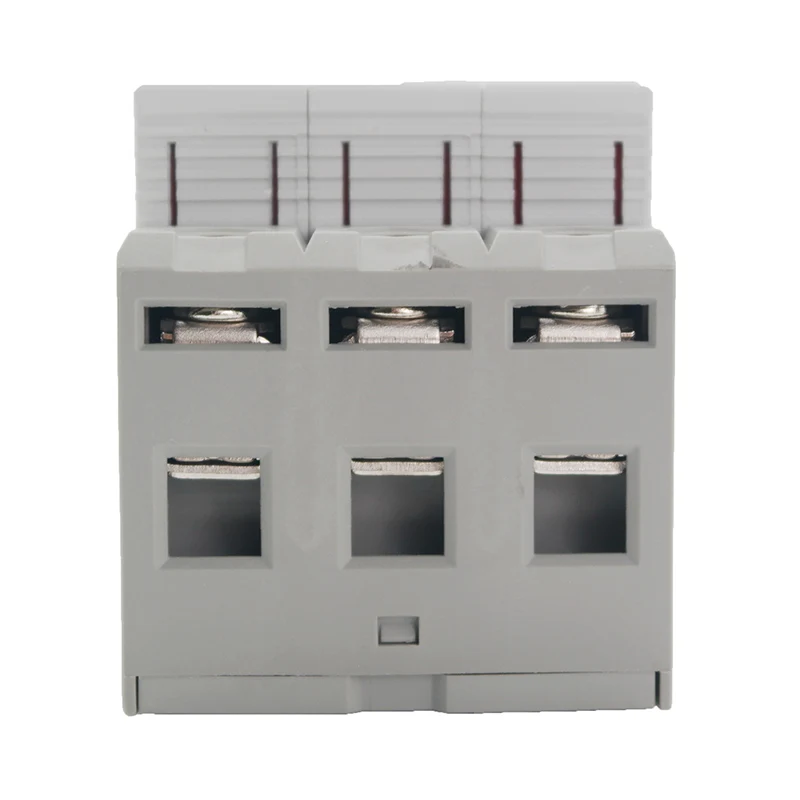

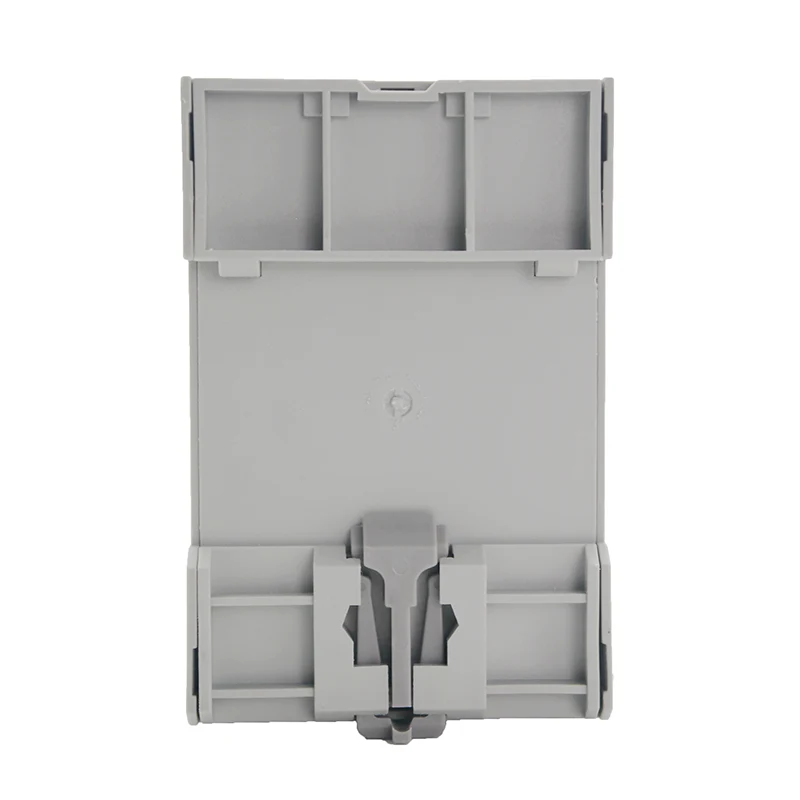

Андозаҳо ва насбкунӣ

2С

3С

МАРХАМАТ

●Инвертерҳои офтобӣ: Барои муҳофизат кардани электроникаи ҳассос дар дохили инвертерҳо аз ҷараёнҳо ва шиддатҳо.

●Панелҳои офтобӣ: Ба қуттиҳои пайвасти панелҳои офтобӣ ворид карда шудаанд, то панелҳои инфиродӣ аз ҳодисаҳои шиддат муҳофизат карда шаванд.

● Қуттиҳои комбинатсияи DC: Дар системаҳои мутамаркази офтобӣ, SPD-ҳо барои муҳофизат кардани баромади якҷояи доимии доимӣ аз сатрҳои сершумори панелҳои офтобӣ истифода мешаванд.

●Системаҳои нигоҳдории батарея: Барои муҳофизат кардани батареяҳо ва электроникаи алоқаманд аз шароити аз ҳад зиёд шиддат.

●Системаҳои офтобии ба шабака пайвастшуда ва берун аз шабака: Таъмини бехатарӣ ва устувории ҳам дастгоҳҳои барқи офтобии ба шабака пайваст ва ҳам мустақил.

●Контроллерҳои барқ: Дар системаҳои офтобӣ бо контроллерҳои барқӣ барои муҳофизат аз баландшавии шиддат, ки метавонад ба контроллер ё борҳои пайвастшуда осеб расонад.
