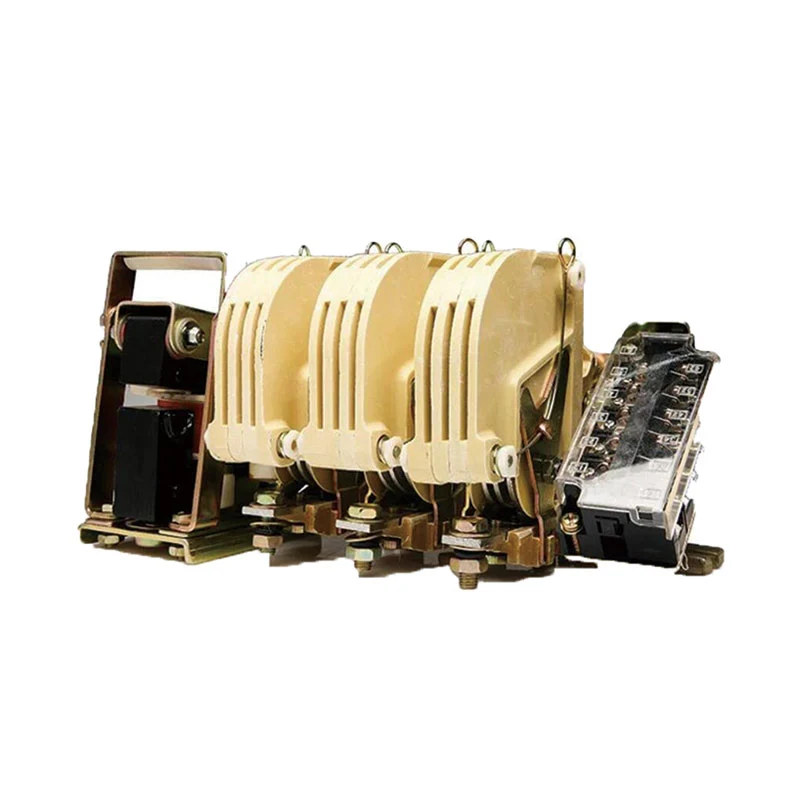

Контактори AC CJ12

Шарҳи маҳсулот

Контактори AC CJ12 барои занҷири AC 50 Гц, шиддати номиналӣ то 380 В, ҷорӣ то 600А системаҳои барқ, барои кушодан ва шикастани занҷир ва басомади оғозёбӣ, боздоштан ва муҳаррики AC баръакс истифода мешавад. Асосан барои схемаҳои назорати электрикии металлургия, пулод прокат, кранҳо ва дигар таҷҳизоти барқӣ истифода бурда мешавад.

Контактори Din Rail васлшуда ба стандартҳои GB14048.4 ва IEC60947-4-1 мувофиқат мекунад.

Тавсифи модел

Шароити муқаррарии кор

1. Ҳарорати муҳити зист: Ҳарорати муҳити зист на зиёдтар аз +40 ° C ва на камтар аз -25 ° C (мумкин аст дар +60 ° C истифода шавад, аммо ҷараёни номиналии тамос бояд кам карда шавад).

2. Баландӣ: на бештар аз 2000м.

3. Рутубати нисбии намӣ на бештар аз 90% (ҳарорати миёнаи ҳармоҳаи ҳадди ақал +25°С зиёд нест).

4. Амплитуда камтар аз 6 мм аст, басомади ларзиш дар мавридҳо аз 3 Гц зиёд нест.

5. Тамоили сатњи васлкунї ба амудї ё ба пеш ё аќиб набояд аз 5° зиёд бошад.

6. Дараҷаи ифлосшавӣ: 3.

7. Категорияи насб: Синфи III. Агар контактор мувофики шароити намии тропикй тайёр карда шуда бошад, дар чойхое кор кардан ичозат дода мешавад, ки дар он чо колаб ва конденсация мавчуд аст, хангоми намнокии нисбии на бештар аз 95% (+35°С).

Параметрҳои асосии техникӣ

Контактори AC навъи кушода аст. Сохтори он аз он иборат аст, ки системаи электромагнитии тарҳбандии ҳавопаймои раф дар тарафи рост, алоқаи асосӣ дар мобайн, тамоси ёрирасон дар тарафи чап ҷойгир буда, бо истгоҳи гардишшаванда муҷаҳҳаз шудааст. Тамоми сохтор барои назорат ва нигоҳдорӣ қулай аст.

Системаи магнитии контактор аз ядрои оҳании статикии манқул ва гардиши U-шакл иборат аст. Мағозаҳои оҳании ҳаракаткунанда ва статикӣ бо дастгоҳи буферӣ муҷаҳҳаз карда шудаанд, то мӯҳлати умри маҳсулотро дароз кунанд. Системаи магнитии DC-и CJ12-Z аз плитаи пӯлоди ғафс сохта шудааст ва чарх дукарата аст ва контактҳои ёрирасони одатан пӯшидаро ишғол мекунад.

Алоқаи асосии контактор сохтори таркиши магнитии силсилаи як нуқтаи танаффус мебошад, ки бо сарпӯши сӯрохии дарозии камон муҷаҳҳаз шудааст, ки дорои қобилияти хуби хомӯш кардани камон мебошад.

Контактҳои ёрирасон як намуди купруки дукарата бо сарпӯши муҳофизатии шаффоф мебошанд.

Қисмҳои фарсудаи контактор васл кардан ва ҷудо кардан ва нигоҳдорӣ ва таъмир осон аст.

Ҳаёти электрикӣ ва мӯҳлати механикии контактори 3P

Эзоҳ: Нишондиҳандаи ҳаёти барқ ​​​​дар ҷадвал категорияи истифодаи AC-2 мебошад.

Давраи пурраи ҳаёти контакторҳои 2P 1 миллион маротиба дорад. Муҳлати механикии контактори 4P / 5P 100,000 маротиба аст.

Андозаи контур ва насб
