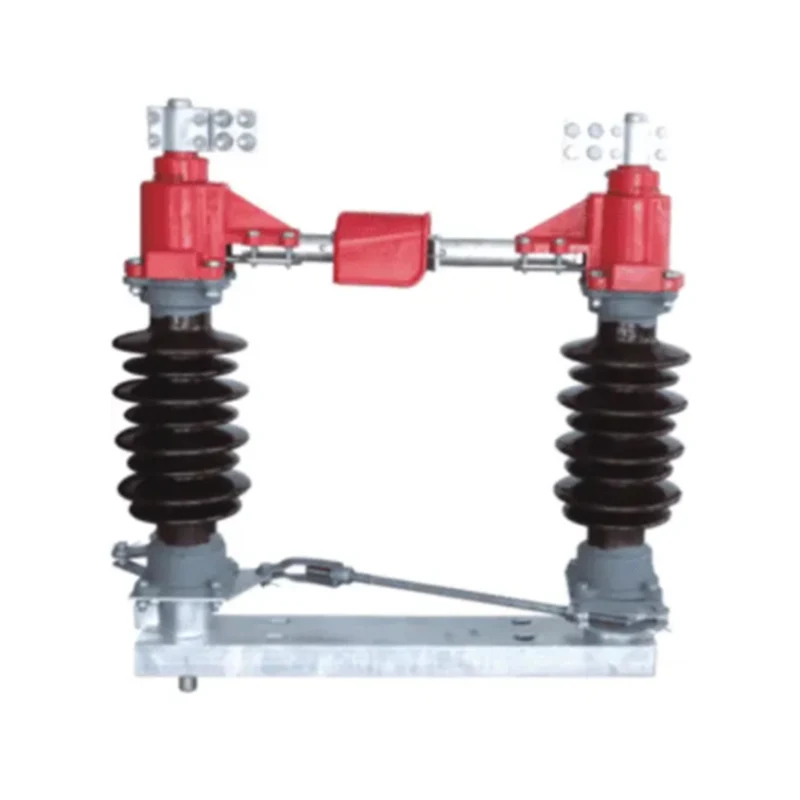

GW4-40.5kv ҷудокунандаи берунӣ

GW4-40.5kv ҷудокунандаи беруна (гузариши изолятсияи баландшиддат) як таҷҳизоти гузариши баландшиддати беруна AC 50HZ мебошад, ки барои занҷири кушода ё пӯшида ҳангоми шиддати баланд ва бидуни сарборӣ, барои гузаргоҳи изолятсияи хати зеристгоҳ мувофиқ аст.

Стандартҳои зерини техникӣ барои ин намуди маҳсулот:

GB1985 - 89 "Гузариш барои изолятсияи баландшиддати AC ва тугмаи заминсозӣ"

GB / T11022 - 1999 Талаботи умумии техникӣ барои стандартҳои таҷҳизоти интиқолдиҳандаи баландшиддат ва таҷҳизоти назорат

IEC129 (1984) "Тараққкунандаи AC дар беруни ва гузаргоҳи заминсозӣ"

Модели ва маънои ҷудокунандаи GW4-40.5kv берунӣ

Аломатҳои хусусият: Калиди D-замин, навъи гузариши I II-замин, маҳсулоти G-бехтаршуда

Аломатҳои хоси ҳосилшуда: W-тобовар ба доғ, GY-навъи плато, H-навъи баланд-сард, TA-навъи хушк-гарм, TH-навъи намӣ-гармӣ

Шароити муқаррарии кор ва шароити насб

а. Баландӣ: навъи муқаррарӣ ≤1000m, навъи плато ≤4000m.

б. Ғафсии об <10мм

в. Фишори шамол ≤ 700pa.

г. Шиддати сейсмикй аз 8 дарача камтар аст.

д. Ҳарорати ҳавои муҳити зист: ҳадди боло +40 ° C, ҳадди поён -30 ° C.

г. Дар ҷои насб маводи сӯхтор, хатари таркиш, зангзании кимиёвӣ ва ларзиши шадид вуҷуд надорад.

Параметри техникии ҷудокунандаи берунии GW4-40.5kv

Сохтори асосӣ

Disconnector дар беруни бино сохтори гардиши уфуқии як сутуни дукарата мебошад. Се сутунро дар гурӯҳҳо ё як қутб барои истифода истифода бурдан мумкин аст. Калиди изолятсия аз шасси, курсии подшипник, изолятори пост, схемаи асосии ноқил ва асои васлкунандаи механикӣ иборат аст. Пайванди се қутбӣ, асои кашидани пайвандак, пайванди қубур, пинчаи чоҳ, найи пӯлод (худи корбар) ва механизми дастӣ (минбаъд - механизми корӣ) ба гурӯҳҳо пайваст карда мешаванд.

Калиди заминканиро дар як ё ду канори изолятор насб кардан мумкин аст. Калиди заминканӣ дар ҳарду канори гузаргоҳи изолятсия бо бастани механизми фаъолкунандаи дастӣ идора карда мешавад, то ки калиди изолятсия ва калиди заминканӣ аз рӯи тартиби асосӣ - замин ба замин - дар асосӣ кор кунанд.

1. Дар underframe аст, то GB9787-88 гарм ғелонда пӯлоди кунҷи. Ҷойгоҳи подшипник дар ҳар ду канори шасси насб карда шудааст ва 2 подшипникҳои ғалтаки конус насб карда шудаанд, то ки василаи чоҳ чандир бошад.

2. Изоляторҳои сутун: се намуди маъмулӣ, навъи зидди ифлосшавӣ ва навъи плато вуҷуд доранд. Иҷрои онҳо ба GB8287.1 "вазъи техникии изолятори сутуни сафолии фишори баланд", GB8287.2 - 87 "андозаи изолятсияи шишаи сутуни фишори баланд ва хосият" мувофиқат мекунад. Навъи зидди ифлосшавӣ инчунин ба GB127744 - 91 "изолятори пости асои берунӣ ба доғ тобовар" мувофиқат мекунад. Ҳар як коммутатори изолятсияи сутун бо ду изолятори постӣ муҷаҳҳаз карда шудааст, изолятори пост дар монтажи чоҳ гузошта шудааст ва нӯги болоӣ бо схемаи асосии ноқилӣ насб карда мешавад.

3. Схемаи асосии ноќил аз блоки пайвасткунї ва васлкунии контактњои чап ва рост иборат аст. Сохтори 630A ва 3150A асосан якхела аст, танҳо шумораи қисмати найҳои гузаронанда, рӯйпӯши рӯизаминӣ, шумораи ангуштони тамос ва фарқияти байни барандагони нарм. Блоки васлкунан-да бо штангаи рохнамо ва кондуктори чандир чихозонида шудааст. Он дорои муқовимати камтар ва гузарониши барқ ​​​​нисбат ба усули анъанавии тамос якпаҳлӯ, тавре ки дар расми 3 нишон дода шудааст. Сохтмони василаи алоқаи рост ва чап ва ҳолати тамос пас аз басташавӣ дар расми 4 нишон дода шудааст.

4. Калиди заминӣ: калиди заминӣ дар охири чаҳорчӯбаи изолятор насб карда мешавад ва контакти статикии заминканӣ дар қубури ноқили схемаи асосии ноқил насб карда мешавад.

5. Асои васлкунандаи механикӣ: Калиди изолятсия аз ҷониби механизми амалиётӣ тавассути механизми корӣ, ки дар мобайни чаҳорчӯбаи поён насб шудааст ва тавассути чӯбчаи шпиндель барои рондани изолятори чапи ламс барои гардиши 90 дараҷа идора карда мешавад. Асои кашидани пайванд калиди се сутуни ҷудокуниро барои фурӯзон ва хомӯш кардан ба кор мебарад. Калиди заминӣ тавассути чоҳи гардонанда барои рондани корди заминӣ ронда мешавад ва корди заминӣ барои кунҷи муайян ба боло (поён) чарх мезанад, то басташавӣ (шлюз) анҷом ёбад. Қутби ҳар як қутби гузариши заминии се қутбӣ бо қубури пӯлоди 32 * 3 пайваст карда мешавад, то пайванди се қутб дошта бошад. Пайвасткунаки се қутбӣ бо пайвасти қубури пӯлоди 25 * 2.5 барои амалӣ кардани пайванди се қутб пайваст карда мешавад. Калиди ҷудокунандаи се қутб бо қубури пӯлоди 25 * 2,5 барои амалӣ кардани пайванди се қутб пайваст карда шудааст. Калиди изолятсия бо механизми корӣ бо диаметри 42 * 3 қубури пӯлодӣ пайваст карда мешавад ва истифодабарандаи қубур аз ҷониби худи худ таъмин карда мешавад.

6. Механизми фаъолкунанда: Калиди изолятсия ҳангоми баромадан аз корхона бо механизми дастӣ CS17 муҷаҳҳаз шудааст. Механизм аз пойгоҳ, плитаи ба ҳам пайвасткунанда, даста ва калиди ёрирасон иборат аст. Калиди ёрирасон дорои 4 қутб ва 8 қутб ду мушаххасот, 2 ҷуфт ва 4 ҷуфт контактҳои одатан кушода одатан пӯшида мебошад. Истифодаи сигналҳои ба ҳамбаста ва интиқол. Пас аз насб кардани фаъолкунандаи электромагнитӣ бо механизми кори дастӣ, калиди изолятсия метавонад функсияи қулфи барқро зиёд кунад. Қулфи электромагнитӣ ва лавозимоти насби он алоҳида нархгузорӣ карда мешавад ва аз ҷониби худи истифодабарандагон насб карда мешавад.

Насб ва ислоҳи хатогиҳо

1. Санҷиши пеш аз насб

а. Санҷед, ки оё шумораи коммутаторҳои изолятсия, қисмҳо ва замимаҳо ба рӯйхати бастабандӣ мувофиқат мекунанд.

б. Маълумоти лавҳаи маҳсулот бо фармоиш мувофиқат мекунад.

в. Новобаста аз он ки маҳсулот вайрон шудааст ва оё изолятори сутун тарқишҳо дорад.

г. Новобаста аз он ки гардиши ҳар як қисми гардиш чандир аст ё не.

д. Новобаста аз он ки механизми корӣ чандир аст, оё мавқеъи пӯшидан ва кушодан дуруст аст ва оё гузаргоҳи ёрирасон муқаррарӣ аст.

2. Пайвасткунакро дар беруни бино танҳо ба таври уфуқӣ насб кардан мумкин аст. Аввалан ҷудокунаки беруниро дар кронштейн васлкунӣ дар як баландии уфуқӣ ҷойгир кунед ва сипас масофаи байни сутунҳоро ислоҳ кунед, то шасси ба ҳамдигар параллел бошад. Меҳвари асосии ҷудокунандаи се қутбаи берунии изолятори ду-сутуни изоляториро ислоҳ кунед, хати меҳвари чоҳро иваз кунед, пас аз собит кардани ҷудокунандаи берунӣ калидро пайваст кунед.

3. Вақте ки калиди изолятсия пӯшида мешавад, контактҳои чап ва рост бояд дар як хати уфуқӣ бошанд, паҳлӯҳои болоӣ ва поёнӣ то <5 мм ҷуброн карда шаванд ва мавқеъҳои тамоси васлаки чап ва рост бояд дар хати марказии ду контакт марказонида шаванд. изоляторҳои сутун ва тамоси рост бояд дар тарафи чап ҷойгир карда шавад. Дар ҳолати зарурӣ, дарозии чӯбчаи монополро танзим кардан мумкин аст; ва зиёд кардан ё кам кардани фосилаи танзимкунанда дар боло ва поёни изолятори сутун иҷозат дода мешавад, аммо ғафсии ҳар як қабати <3 мм.

4. Дарозии асои пайвасткуниро танзим кунед, то хатои бастани калиди изолятсияи сефазавӣ <5мм бошад. Сипас дарозии асои кашиши чоҳи асосӣ ва асои кашиши пайвандро мутаносибан танзим кунед, то кунҷи кушодашавии гузаргоҳи изолятсия пас аз кушодашавӣ 90° бошад.

5. Кунҷи бозуи калиди заминканӣ ва дарозии самарабахши риштаи пайвасткуниро тавре танзим кунед, ки ҳангоми кушодан ва пӯшидан тугмаи заминӣ бо механизми корӣ ҳамоҳанг карда шавад. Калиди заминканӣ ҳангоми дар ҳолати кушодашавӣ уфуқӣ аст.

6. Мавқеи насби механизми кори дастӣ дар расмҳои 1 ва расми 2 нишон дода шудааст. Пас аз васл кардани механизм ва табақ, пинаки конусии A10×50-ро ворид кунед ва ду болти M10-ро маҳкам кунед. Калиди изолятсияи дукаратаи замин, аз поёни шасси барои кор кардани меҳвари чоҳ ба поён хати амудӣ, ба замин пайваст кардани ягона ва ғайризаминӣ аз охири поёни васлаки пости изолятор то хати амудӣ, то ки он бо маркази коркунанда мувофиқат кунад. шахтаи механизм ва баъд механизм васл карда васл карда мешавад. Пайвасткунаки дукарата ба заминкании беруна чоҳро дар чоҳи фаъолкунанда ҷойгир мекунад. Калиди ягонаи изолятсияи заминӣ ва ғайризаминӣ чоҳро дар чоҳи фаъолкунанда ва василаи чоҳи ҷойгир мекунад, андозаи самарабахшро чен мекунад ва қубури пӯлоди бефосилаи φ42 × 3 омода мекунад. Ду канори қубури пӯлод мутаносибан ба бутта ва васлаки плита кафшер карда мешавад.

7. Аз қисмҳои гардишкунанда ва контактҳои барқии мошинҳо лойро тоза кунед ва равғанро дубора ворид кунед.

8. Андозаи ќимати муќовимати схемаи асосии људокунак бояд ба танзими љадвал мувофиќ бошад.

9. Амали дастӣ 3 ~ 5 маротиба, амалиёти устувор, мавқеи кушода-пӯшидани ҷудокунандаи берунӣ ва калиди заминӣ дуруст аст, алоқаи хуб.

10. Пас аз насб, он метавонад пас аз санҷиш тасдиқ карда шавад, ки он ба талабот ҷавобгӯ аст.
