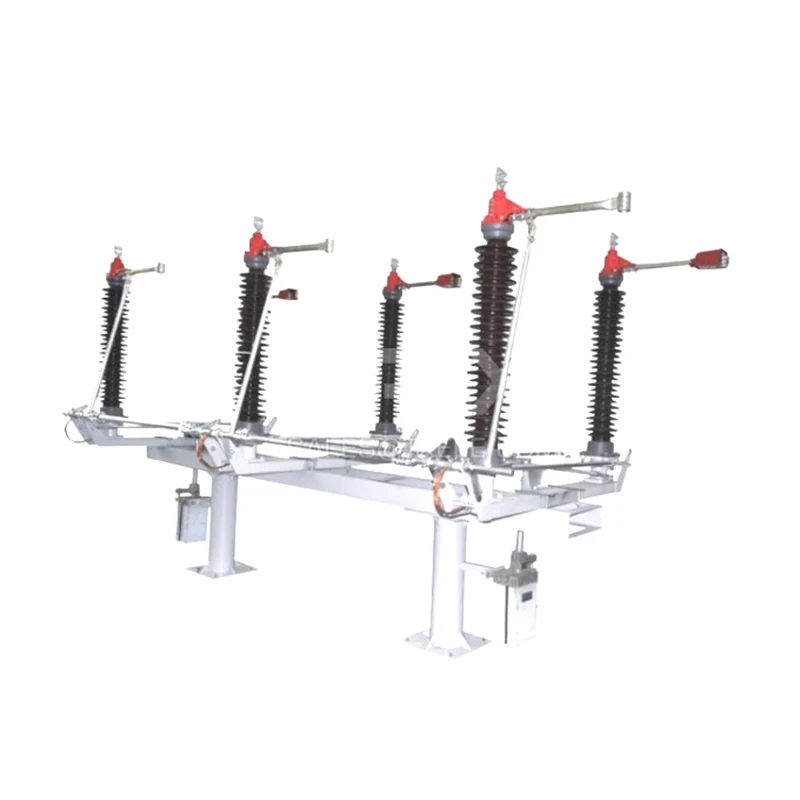

GW4-11kv ҷудокунандаи берунӣ

Айнкунак (минбаъд - коммутаторҳои изолятсия) як дастгоҳи сефазавии гузариши баландшиддати AC бо басомади номиналии 50 Гц ва шиддати номиналии 110 кВ мебошад, ки барои сохтан ва шикастани занҷири баландшиддати шиддати номиналии 110 кВ ҳангоми мавҷудияти шиддат ва бидуни сарборӣ. Калиди изолятсия ба талаботи GB1985-2004 Калиди изолятсияи баландшиддати AC ва Калиди заминӣ мувофиқ аст.

Модели ва маънои GW4-11kv Disconnector беруна

Аломати хусусият: D - гузариши замин, III - навъи гузариши замин, G - маҳсулоти беҳтар.

Аломати хоси ҳосилшуда: W - навъи тобовар ба доғ, GY - навъи плато, H - навъи баланд ва хунук, TA - навъи гармии хушк, TH - навъи намӣ-гарм.

Шароити муқаррарии кор ва шароити насб

1. Баландӣ: навъи умумӣ аз 2500m зиёд нест, навъи махсус аз 4700m зиёд нест.

2. Ҳарорати муҳити зист: ҳарорати максимум аз +40 ° C баланд нест, ҳарорати ҳадди аққал аз -40 ° C паст нест.

3. Суръати максималии шамол 34м/с аст.

4. Шиддати заминчунбй аз 8 дарача зиёд нест.

5. Ғафсии ях аз 20 мм зиёд нест.

6. Маҳсулоти тобовар ба ифлосшавӣ барои минтақаҳои ифлосшавии миёна мувофиқанд.

7. Ба ҷои дорои моддаҳои оташгиранда, хатари таркиш, зангзании кимиёвӣ ва ларзиши шадид татбиқ намешавад.

Параметри техникии ҷудокунандаи берунии GW4-11kv

Хусусиятҳои асосӣ ва параметрҳои техникии коммутаторҳои изолятсия

Хусусиятҳои асосӣ ва параметрҳои техникии механизми мотордор XCJ-I

Сохтор ва принсипи кор

1. Пайвасткунаки беруна | Калиди изолятсия

Пайвасткунаки берунӣ як намуди сутуни дукаратаи уфуқӣ мебошад, ки аз чаҳорчӯбаи зеризаминӣ, изолятори постӣ, системаи интиқолдиҳанда, калиди заминӣ (ба истиснои заминсозӣ) ва системаи интиқол иборат аст.

2. Зери чаҳорчӯба: барои пӯлоди каналӣ, ҳар як охири зери чаҳорчӯба бо курсиҳои подшипник муҷаҳҳаз карда шудааст ва дар курсии подшипник ду подшипникҳои ғалтаки конус мавҷуд аст, то гардиши чандири фишангро дар курсии подшипник таъмин кунад. Як ё ду нӯги зери чаҳорчӯбаи зеризаминӣ бо подшипник кафшер карда мешавад ва тугмаи заминканӣ насб карда мешавад. Калиди изолятсия се шакл дорад: ба замин пайваст накардан, як заминсозӣ ва дукарата.

3. Изоляторҳои сутун: ҳар як сутун ду сутун дорад, ки мувофиқи шароити истифода ба се намуд тақсим мешавад: навъи умумӣ, навъи зидди ифлосшавӣ ва навъи плато. Нӯги поёни изоляторҳои сутун дар плитаи гардиши канори болоии курсии подшипник ва нӯги болоии изоляторҳои сутун бо қисми пешбари электрикӣ пайваст карда мешавад. Изоляторҳои резинии силиконӣ инчунин метавонанд ҳамчун изолятори сутун мувофиқи талаботи истифодабарандагон истифода шаванд.

4. Системаи ноқилӣ: қисми ноқилӣ дар охири болоии изолятори сутун ҷойгир карда шудааст. Корди асосӣ ба ду ним тақсим шудааст, қисми тамос дар мобайн аст, контактҳои силиндрӣ дар ду қатори ангуштони тамос ҳангоми пӯшидан ҷойгир карда мешаванд. Намудҳои сохтори 630A, 1250A ва 1600A якхелаанд, танҳо байни қисмати баранда ва коркарди рӯизаминӣ фарқиятҳо мавҷуданд. Сохтори васлкунӣ контакти гардиш ё сохтори пайвасти нарм мебошад, мувофиқи фармоиши корбар як намудро интихоб кунед.

5. Калиди заминӣ: калиди заминӣ дар чоҳи гардиши пойгоҳ насб карда шудааст. Контактҳои статикӣ дар риштаи интиқолдиҳандаи системаи пешбари электрикӣ насб карда мешаванд ва дар байни коммутаторҳои заминсозӣ ва ҷудокунандаи изолятсия блоки механикӣ насб карда мешавад. Он метавонад пайдарпайии амали пӯшидани замини кушод, пӯшидани замини кушодро таъмин кунад. Гузаришҳои заминӣ ба замини ягона ва дукарата тақсим мешаванд, метавонанд аз дарун ба боло ё аз берун ба боло ба замин пайваст карда шаванд. Он метавонад мувофиқи ниёзҳои корбарон танзим карда шавад.

6. Системаи интиқол: Калиди изолятсия аз ҷониби механизми корӣ барои рондани чоҳи гардиши пойгоҳи мобайнӣ барои 180 ° гардиш ва 90 ° аз ҷониби изолятори сутун (дар фишанги гардиш насбшуда) дар як тарафи пайванди уфуқӣ чарх мезанад, ва дигар изоляторҳои сутун бо асои васлкунандаи салиб 90° гардиш карда, ду корд ба як тараф кушода ё баста мешавад. Ҳангоми кушода ё пӯшида шудани механизми кори гузаргоҳи замин, чоҳи гардиши коммутатори заминӣ метавонад бо кунҷ барои кушода ва пӯшидани чоҳи интиқол ва асои васлкунандаи уфуқӣ гардиш карда шавад. Азбаски плитаи вентиляторӣ дар чоҳи калиди заминӣ бо плитаи камон, ки дар ҳалқаи сутуни сафолӣ ҷойгир шудааст, пайваст карда шудааст, он метавонад пайдарпайии амали пӯшидани замини кушод ва пӯшидани замини кушодро таъмин кунад.

Калиди изолятсия ба шакли 1-қутб сохта шудааст ва пайванди се қутбӣ тавассути пайвасти фаза ба марҳила ташкил карда мешавад (ниг. Расми 1, Расми 2) ва инчунин метавонад ҳамчун қутби 1 истифода шавад.

7. Механизми кор

Калиди изолятсия одатан бо механизми дастӣ CS14G муҷаҳҳаз аст ва инчунин метавонад бо механизми электрикии навъи XCJ-I муҷаҳҳаз карда шавад.

Тафсилоти механизми электрикии XCJ-I дар дастурҳои насби мошинҳои электрикии навъи XCJ-I нишон дода шудааст.

Калиди заминканӣ бо механизми дастӣ ва лавозимоти CS14G муҷаҳҳаз шудааст, як заминсозӣ барои як маҷмӯа, заминсозии дукарата барои ду маҷмӯа.

Механизми дастии навъи CS14G асосан аз пойгоҳ, даста ва коммутаторҳои ёрирасон иборат аст. Калиди ёрирасон дорои 8 ҷуфти маъмулан кушода ва 8 ҷуфт контактҳои маъмулан пӯшида барои пайвастшавӣ ва намоиши сигнал мебошад.

Насбкунӣ ва ислоҳ

Барои насбкунӣ ба қадамҳои зерин муроҷиат кунед

1. Пойгоҳи калиди изолятсияи 1P дар асоси уфуқӣ собит карда мешавад ва чоҳи гардиши гузаргоҳи сефазавии заминсозӣ ба ҳамон меҳвари уфуқӣ танзим карда мешавад.

2. Ҳолати тамосро дар мобайни калиди изолятсия тафтиш кунед. Фазаи ягона бояд қонеъ карда шавад:

а. Вақте ки алоқаи мобайнӣ баста мешавад, контакти силиндрӣ ва ду қатори ангуштони тамос бояд дар як вақт дар тамос бошанд, агар лозим бошад, кроссвинтро (болтҳои чап ва рост) ба даст оред;

б. Алоқаи тамоси миёна симметрӣ аст ва фарқияти байни боло ва поён аз 5 мм зиёд нест, то ба охир наздик мешавад, фосилаи мобайнӣ ба 7 ~ 12 мм танзим карда мешавад, агар лозим бошад, дар дастгирии реша бо афзоянда ё камшавӣ ба даст оварда шавад, аммо ғафсии ҳар як папка набояд аз 5 мм зиёд бошад;

в. Корди асосӣ барои кушодани мавқеи ниҳоии пӯшида 90 ° давр мезанад, фосилаи байни винти муқарраршуда ва сарпӯш бояд ба 1 ~ 3 мм танзим карда шавад.

3. Асои васлкуниро дар се марҳилаи корди асосӣ мувофиқи расми 1 насб кунед ва дарозии асои васлкуниро танзим кунед, то синхронизми пӯшидани се фаза аз 10 мм зиёд набошад ва ду тарафи асои пайвасткунандаи се фаза ва салиб асои васлкунандаи байни сутунҳо мутаносибан винтҳои чап ва рост доранд, ки онҳоро мустақиман мувофиқи ниёзҳо танзим кардан мумкин аст.

4. Асои васлкуниро дар байни се фазаи калиди заминӣ мувофиқи расми 1 насб кунед, винтҳоро маҳкам кунед ва фишанги амалиётӣ, фишанги ба ҳамбастаи механикӣ, пружинаи торсионӣ ва ҳалқаи мустаҳкамкуниро танзим кунед. Болтҳоро пас аз танзим кардани пружинаи торсионӣ ба гузаргоҳи заминсозӣ дар ҳолати уфуқӣ ҳангоми кушодан мустаҳкам кунед.

5. Механизми двигатели CS14G ё XCJ-I-ро дар кронштейне, ки барои кори дастӣ мувофиқ аст, насб кунед ва чоҳи гардонандаро дар шасси калиди изолятсия ҳамчун марказ бигиред. Усули меҳвари амудӣ барои таъмини мувофиқ омадани шпиндели механизм бо меҳвари гардиш ва ба механизм маҳкам кардани болтҳои васлкунӣ истифода мешавад.

6. Механизм ва калиди изолятсия дар як вақт дар ҳолати кушода ё пӯшидан қарор доранд. Сарлавҳаи пайвастшавӣ ва асои пайванд барои пайваст кардани чоҳи гузариши изолятсия ва шпиндели механизм истифода мешавад ва талаботи зерин ба даст оварда мешаванд.

а. 3 ~ 5 маротиба кор кунед ва калиди изолятсияро барои қонеъ кардани талабот тафтиш кунед, кунҷи кушодашавии гузаргоҳи изолятсия 90 ° аст ва дар байни винти ҷойгиркунӣ ва сарпӯш бояд фосила аз 1 то 3 мм бошад;

б. Контактҳои статикии калиди заминкуниро танзим кунед ва болтро сахттар кунед, то ки ҳангоми пӯшидани тугмаи заминканӣ контакти заминӣ дуруст гузошта шавад.

в. Ҳангоми кушодан пружинаи мувозинатро дар чоҳи гардишкунанда танзим кунед, то ки гузаргоҳи замин дар ҳолати уфуқӣ нигоҳ дошта шавад.

г. Қулфи механикии байни калиди изолятсия ва калиди заминиро тафтиш кунед, то боварӣ ҳосил кунед, ки тугмаи заминӣ ҳангоми пӯшидани тугмаи изолятсия баста намешавад. Калиди изолятсияро ҳангоми пӯшидани тугмаи заминсозӣ пӯшидан мумкин нест. Вақте ки ҳама амалиёт дуруст аст, мо бояд дар ҷои пайвасткунандаи чоҳи гузаргоҳи сефазавӣ φ8 сӯрохӣ ва 8 х 60 пинҳои силиндрии чандирӣ парма кунем ва дар асои ҷойгиршавӣ, фишанги гардонанда, фишанги пайвандак ва φ12 сӯрохиро бо чуқурии ≥5мм парма кунем. чоҳи гардишгар, болтҳоро дар ҳар ҷо маҳкам кунед ва пайвасти нарми заминро тоза кунед, то бо сатҳи дурахшони металл тамос бигиред.

7. Танзими насб танҳо барои истифодаи амалиёти дастӣ иҷозат дода мешавад. Пас аз ба охир расидани танзим, агар барои тасдиќи дурустии кори дастӣ истифода шавад, амалиёти электрикиро (ҳангоми бо механизми барқӣ таъмин кардан) истифода бурдан мумкин аст.

8. Пас аз насб ва ба кор андохтанро санҷед

9. Калиди изолятсия ва калиди заминӣ мутаносибан аз 3 то 5 маротиба дастӣ идора карда мешавад ва амалиёт мӯътадил аст, тамос хуб аст ва мавқеи пӯшида ва пӯшидан дуруст аст.

10. Механизми тақсимоти барқ ​​5 маротиба дар зери шиддати номиналии муҳаррик кор мекунад ва мутаносибан 3 ~ 5 маротиба дар 85% мотор ва 110% шиддати номиналии корӣ кор мекунад. Кушодан-пӯшидан бояд дуруст бошад ва вақти кушодашавӣ-пӯшидан аз 4 сония зиёд набошад.

11. Контактҳо пас аз баста шудани калиди изолятсия бо алоқаи хуб тамос доранд. Маълумоти ченкунии муқовимати ҳалқаи асосӣ (дар ҳарду тарафи охири баромад) аз он чизе, ки дар ҷадвали 4 нишон дода шудааст, зиёд нест.

12. Синхронизми пӯшидани се марҳила аз 10 мм зиёд нест.

13. Санҷед, ки оё ҳамаи қисмҳои интиқол ва гардиш бояд молидан шаванд, оё ҳамаи болтҳои тири тир маҳкам ва боэътимоданд.

14. Санҷед, ки оё калиди изолятсия ва гузаргоҳи замин ба таври боэътимод баста шудааст.

Истифода ва нигоҳдорӣ

Ин коммутатор бояд пас аз қатъ шудани сарбории хат истифода шавад.

Гузариш бояд мунтазам таъмир карда шавад (тақрибан 1 ~ 2 сол). Агар норасоии чиддии ноқилҳои кӯтоҳ ба амал ояд, пас аз нокомӣ онро фавран ислоҳ кардан лозим аст.

Аз рӯи қисмҳои интиқолдиҳанда ва изоляторҳои сутунҳо, ҳавопаймои пайвастшавӣ ва алоқаи мобайнии терминали пайвастшавӣ ва шин, сатҳи тамоси тугмаҳо лойро тоза кунед ва сипас равғани вазелини саноатиро молед.

Азназаргузаронии бодиққат дар изоляторҳои постӣ бояд бидуни ягон кӯфта ва тарқиш анҷом дода шавад ва дар сурати пайдо шуданаш иваз карда шавад.

Қисмҳои интиқол ва гардиш бояд молида шаванд.

Ҳама пайвасткунакҳоро санҷед, ба монанди фуҷур будани пинҳо ва болтҳо.

Механизми дастиро санҷед, ки оё калиди ёрирасон метавонад ҳангоми 180° гардиши даста ба таври муқаррарӣ иваз карда шавад.

Бастабандӣ, интиқол ва нигоҳдорӣ

Калиди изолятсия ва гузаргоҳи заминсозӣ одатан дар қуттии се қутби умумӣ бастабандӣ карда мешаванд ва инчунин метавонанд дар маҷмӯъ бастабандӣ карда шаванд. Дар бастабандии яклухт, он ба қуттии пойгоҳ, қуттии изолятори сутун ва системаи интиқолдиҳанда (аз ҷумла лавозимот) ва як қуттӣ барои як гурӯҳ бо фармоиши як қутб тақсим карда мешавад.

Ҳангоми интиқоли маҳсулот, аломати баръакс набояд берун аз қуттии бастабандӣ иҷозат дода шавад.

Пас аз гирифтани маҳсулот, лутфан онро сари вақт тафтиш кунед. Агар ягон мушкилот вуҷуд дошта бошад, шумо бояд ба истеҳсолкунанда муроҷиат кунед
