GN19-12 Гузариш изолятсияи баландшиддати дарунӣ

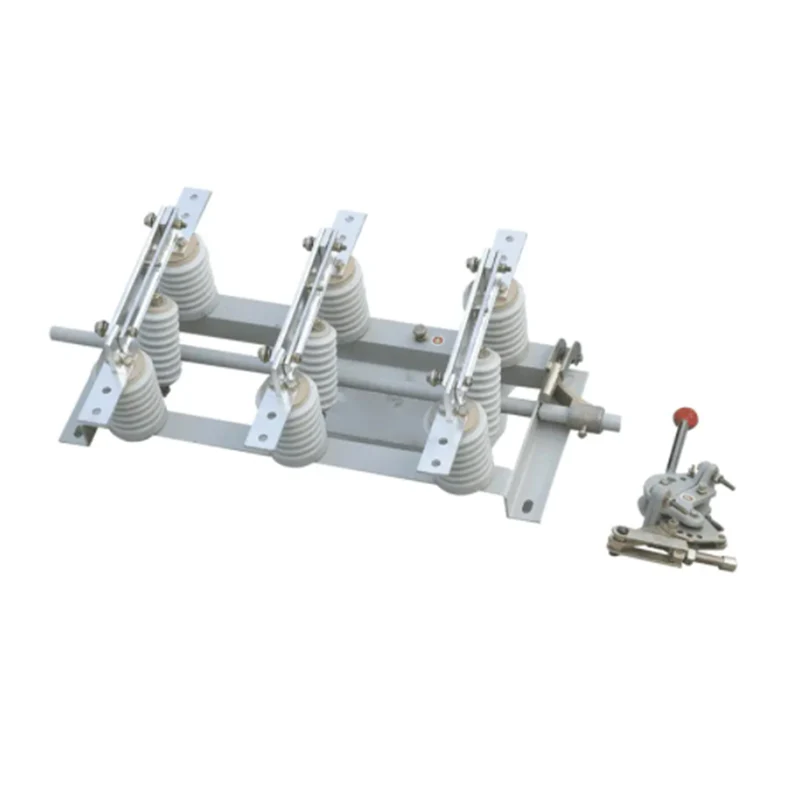

GN19-12 Калиди изолятсияи баландшиддати дарунӣ (инчунин бо номи пӯхтани изолятсияи баландшиддати AC дар дарунӣ маълум аст) як дастгоҳи дарунӣ бо шиддати номиналии 12 кВ, се фазавии AC 60 Гц мебошад, ки барои шикастан ва сохтани схема дар зери сарборӣ, вале бо шиддат истифода мешавад.

Модел ва маънои

Шароити муътадили кор ва шароити монтаж

Ҳадди болоии ҳарорати муҳити зист +40 ℃, ҳадди поён -10 ℃ аст, Эзоҳ: Нигоҳдорӣ ва интиқол дар -25 ℃.

Баландӣ аз 1000 м зиёд нест

Рутубати нисбӣ: миёнаи ҳаррӯза ≤95%, миёнаи моҳона ≤90%.

Фишори буғ: Арзиши миёнаи ҳаррӯза аз 2.2x10-3Mpa зиёд нест ва арзиши миёнаи моҳона аз 1.8 * 10-3Mpa зиёд нест

Ҳавои муҳити зист набояд бо газҳои зангзананда ё оташгиранда ё буғ ифлос карда шавад.

Калиди изолятсияи баландшиддати дарунӣ Ҳолатҳои мувофиқ бояд аз ларзиши шадид озод бошанд.

Эзоҳ: Агар он ба шартҳои дар боло овардашуда мувофиқат накунад, лутфан бо истеҳсолкунанда машварат кунед.

Параметри техникӣ

Сохтор ва принсипи кор

Қисмҳои ноқилҳои ҳар як марҳилаи Калиди изолятсияи баландшиддати дохилии GN19-12 дар пойгоҳ ду изолятори пост (Барои GN19-12C изолятсияи пост ва изолятори корпуси сафолӣ аст) ҷойгир карда мешаванд. Насби параллелӣ се фаза, қисми ноқил аз корди тамос, тамоси статикӣ ва курсии тамос (ё асои гузаронанда) иборат аст. Ҳар як корди тамос бо изолятори чӯбчаи кашанда ва изолятори чӯби кашанда бо шпиндели дар пойгоҳ насбшуда пайваст карда мешавад. Шпиндель ба воситаи даста бо штангаи пайвасткунанда (худи истифодабаранда) ва навъи CS6-1 ба механизми ҳаракаткунанда пайваст карда мешавад. Корди тамос аз ду лавҳаи мисии шаклдор иборат аст. Он на танҳо майдони паҳншавии гармии корди ламсро зиёд мекунад, балки инчунин қувваи механикии бурандаро беҳтар мекунад ва устувории динамикии коммутаторро беҳтар мекунад. Як нӯги корди тамос ба курсии тамос (ё чӯби гузаронанда) тавассути болтҳо васл карда мешавад. Нӯги дигар бо системаи тамоси статикӣ пайваст карда мешавад ва фишори тамоси корди тамос тавассути пружинаҳо дар ҳар ду канор нигоҳ дошта мешавад. GN19-12/1000 ва 1250 бо плитаҳои ба таври магнитӣ қулфшуда насб карда шудаанд ва ҳадафи илова кардани лавҳаи қулфи магнитӣ баланд бардоштани ҷолибияти байни ду чуқурӣ ҳангоми гузаштани ҷараёни ноқилҳои кӯтоҳ мебошад. Яъне, фишори тамос дар нуқтаи тамос зиёд мешавад ва ҳамин тариқ устувории гармии динамикии коммутаторро беҳтар мекунад. Изолятори GN19-10/400A ва GN19-12/630 ҷараёни паст дорад, бинобар ин ба илова кардани лавҳаи қулфи магнитӣ лозим нест.

Маҷмӯаи пойгоҳ: аз пойгоҳ, чоҳи асосӣ, маҳдудкунанда, ҳалқаи стопор ва дигар ҷузъҳо иборат аст. Маҳдудкунанда асосан барои таъмини он истифода мешавад, ки корди тамоси интиқолдиҳанда ҳангоми пӯшидан ва кушодан ба мавқеи дилхоҳи терминал мерасад.a

Монтаж ва танзим

Омодасозии пеш аз насб

1. Қуттии бастабандиро кушоед ва санҷед, ки оё қисмҳои эҳтиётии маҳсулот ва ҳуҷҷатҳои техникии ҳамроҳ мувофиқи варақаи бастабандӣ пурраанд. Санҷед, ки оё маҳсулот ҳангоми интиқол ва нигоҳдорӣ осеб дидааст.

2. Дар дохили маҳсулот чанг ва лойро нест кунед. Изолятори чини ва сатхи заминкани шассиро бодиққат пок кунед.

3. Ба ҳамаи қисмҳои фриксияи механикӣ вазелини саноатӣ молед.

4. Калиди изолятсияи баландшиддати дарунӣ ва механизми дастӣ мумкин аст амудӣ ё уфуқӣ дар кабинети кушода ё дар девор насб карда шаванд. Ба якчанд расмҳои муқаррарии насбкунӣ 7, 8, 9, 10 муроҷиат кунед.

5. Баландии насби калиди изолятсия одатан 2,6 ~ 6 метр аст (аз чоҳи гузариш ба замин). Масофа аз такьягохи даста то замин 1~1,3 метр аст.

Кунҷи гардиши механизми дастӣ пас аз насб бояд бо кунҷи гардиши шпиндель мувофиқат кунад, вақте ки тугмаи изолятсияи GN19-12 фурӯзон / хомӯш аст. Раванди танзимкунӣ бо роҳҳои зерин амалӣ карда мешавад:

5а. Асои васлкунанда, ки Калиди изолятсияи баландшиддати дарунӣ ва механизми дастӣ аз порчаи пайвасткунанда ва қубури 3/4 газ иборат аст (аз ҷониби корбар таъмин карда мешавад). Ҳарду нӯги чӯб бо порчаи васлкунанда пайваст карда мешавад, Як нӯги порчаи пайвасткунанда метавонад дарозии асои васлкуниро тавассути болтҳо танзим кунад ва дарозии қубур аз рӯи мавқеи механизми дастӣ ва калиди изолятсия муайян карда мешавад. Агар бозуи механизми дастӣ дар як ҳамворӣ бо бозуи чоҳи асосии коммутатори изолятсия набошад, асои пайвасткунандаро хам кардан мумкин аст, то ки коммутатор ва механизм дуруст пайваст карда шаванд ва дарозии болт метавонад низ танзим карда шавад.

5б. Мувофиқи талаботи танзим кунҷи ибтидоии чоҳи асосии Калиди изолятсияи баландшиддати дарунӣ муайян кунед. Сипас ба пинҳои ҷойгиркунӣ парма кунед ва бозуи кранкаро ислоҳ кунед.

5c. Мавқеъ аз кушодан то пӯшидани механизми дастӣ бо мавқеи оғоз ва анҷоми таваққуфгоҳи изолятсияи баландшиддати дарунӣ мувофиқ аст, ки онро тавассути сӯрохиҳои гуногуни пайвастшавӣ дар лавҳаи бахш дар механизми дастӣ танзим кардан мумкин аст.

6. 3 ~ 6 амалиёт пас аз танзим кардани гузаргоҳи изолятсия, часпидан ё дигар падидаҳои ғайримуқаррарӣ, ки ба кори он халал мерасонанд, иҷозат дода намешавад.

7. Вақте ки дастаки механизми дастӣ ҳангоми кор ба боло аст, Калиди изолятсияи баландшиддати дарунӣ бояд дар ҳолати пӯшида бошад ва ҳангоми ба поён рафтани даста бояд дар ҳолати кушода бошад. Дар ҳолати кушодан-пӯшидан, пинси ҷойгиркунии механизм бояд дастаро боэътимод қулф кунад, то аз кори нодуруст пешгирӣ карда шавад.

8. Пас аз хомӯш кардани Калиди изолятсияи баландшиддати дарунӣ, масофаи кӯтоҳтарин байни шикастани ҳамон сутун набояд аз 150 мм камтар бошад.

9. Вақте ки амали ивазкунандаи ёрирасон ба талабот мувофиқат намекунад, мавқеи сӯрохиро дар бозуи пайванд танзим кардан мумкин аст, то ки контакти гузаргоҳи ёрирасон дақиқ баста шавад. Ҳатто агар механизми дастӣ ба ҳолати кушода расад, контакти муқаррарии кушодани гузаргоҳи ёрирасон бояд дар ҳолати пӯшида бошад.

10. Калиди ёрирасон нишон медиҳад, ки сигнали кушодашавӣ ва пӯшидани Калиди изолятсияи баландшиддати дарунӣ пас аз гузаштани корд 75% зарбаи пурраи он дода мешавад. Сигнал, ки аз баста шудани гузаргоҳи изолятсия нишон медиҳад, бояд пас аз тамоси корди изолятор бо контакт дода шавад.

11. Алоќаи замин бояд хуб бошад ва муќовимати њалќаи замин набояд аз 3 Ом зиёд бошад.

12. Тамос байни терминал ва шин бояд хуб ва боэътимод бошад. Нагузоред, ки Калиди изолятсияи баландшиддати дарунӣ таҳти таъсири қувваҳои механикӣ аз автобус.

13. Чуқурии ҷобаҷогузории винтҳое, ки гузаргоҳро ба девор ҷойгир мекунанд, набояд аз инҳо камтар бошад: Девори хиштӣ: 90мм, Семент: 76мм.

14. Тамос байни майсаи тамос ва тамоси статикӣ бояд хуб бошад. Фишори мусбии пружинаи фишор дар сатњи тамос бояд ба арзишњои зерин расад:

Истифода ва нигоҳдорӣ

Калиди изолятсияи баландшиддати дарунӣ бояд ҳангоми қатъ шудани занҷир ва қувваи барқ, яъне бо қувваи барқ ​​таъмин набудани онҳо хидмат расонида шавад.

Пас аз кушодани Калиди изолятсияи баландшиддати дарунӣ, пинчаи чоҳи ба механизм пайвастшуда бояд ба сӯрохи чаҳорчӯба ворид карда шавад, то пинро қулф кунад, то бехатарии мутлақро таъмин кунад.

Ҳангоми санҷиш, муфассал тафтиш кунед, ки оё молекулаи изолятсия вайрон шудааст ва тафтиш кунед, ки тамос хуб аст.

Алоқаҳои сӯхташударо таъмир кунед, лой, махсусан қисмҳои алоқаи ноқилӣ ва сатҳи изолятсияро тоза кунед. Пас аз тафтиш, вазелини саноатиро ба рӯи тамос молед.

Санҷед, ки оё мустаҳкам аст, ва санҷед, ки оё заминсозӣ хуб аст. (Вирдати заминӣ иҷозат дода намешавад, ки воз шавад ва дар тамос занг занад.)

Пеш аз истифода бурдани онҳо, бояд контакт, корди тамос бо осеби ҷиддӣ ва деформатсияи боқимондаи пружинаи фишор иваз карда шавад.

Пас аз анҷоми тамоми нигоҳдорӣ ва насб, якчанд санҷишҳои кушода ва пӯшида бояд гузаронида шаванд. Агар он дуруст набошад, он бояд пеш аз ба кор андохтани он муқаррар карда шавад.

Кисми фрикциониро дар механизм давр зада, онро бо петролатуми саноатй молед.

Андоза ва андозагирии насб

GN19-12(c)Воҳиди гузариши изолятсияи баландшиддати дарунӣ: мм
