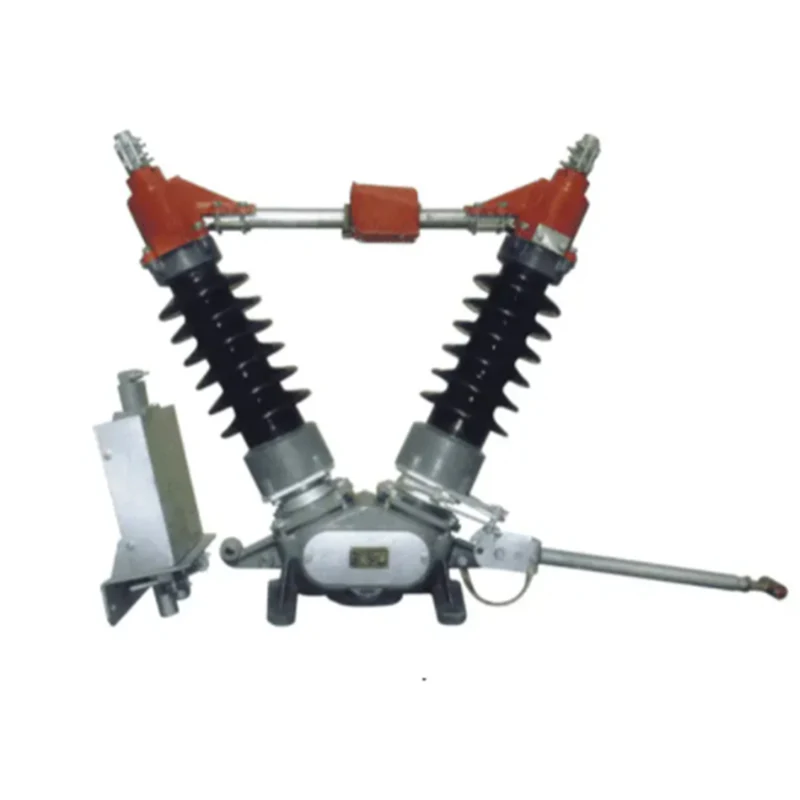

GW5-40.5 Гузаришро ҷудо кунед

Маҳсулоти баландсифати фармоишӣ GW5-40.5 Гузариш барои сохтан ё шикастани занҷири баландшиддат дар шиддати номиналии 40.5кВ, 72.5кВ, 126/145КВ, системаи AC50160Hz истифода мешавад. Он қодир аст, ки иқтидори хурд ва ҷараёни индудивиро кушояд ва пӯшад. Ин калиди ҷудокунӣ бо стандартҳо мувофиқ аст: lEC62271.103 Калиди барқи баланд. GB1985: Калиди ҷудокунии шиддати баланди AC ва свич барои гӯш ва lE060694 & GB/T11022: Талаботи умумии техникии дастгоҳи коммутатсионӣ ва таҷҳизоти назорати HV.

Ирсоли дархост

Тавсифи Маҳсулот

Калиди ҷудокунии GW5-40,5 барои сохтан ё шикастани занҷири баландшиддати шиддати номиналии 40,5 кВ, системаи AC 50/60 Гц истифода мешавад. Он қодир аст, ки иқтидори хурд ва ҷараёни индуктивиро кушояд ва пӯшад.

Адад		Воҳиди	Маълумот
Шиддати номиналӣ		кВ	40.5
Дараҷаи изолятсия	1дақиқа басомади қувваи тобовар ба шиддат (ба замин / шикаста)	кВ	95/115
	Импулси барқии номиналӣ ба шиддат тобовар (қуллаи) (ба замин / шикаста)	кВ	185/215
Басомади номиналӣ		Hz	50
Ҷараёни номиналӣ		A	630, 1250, 1600, 2000
Муқовимати ҷараён дар муддати кӯтоҳ		кА	20, 31.5, 40
Қуллаи номиналӣ муқовимат ба ҷараёни		кА	50, 80, 100
Давомнокии ноқилҳои кӯтоҳ (калиди асосӣ/калиди замин)		S	4/2
Сарбории механикии терминал	Бори дарозии уфуқӣ	N	750
	Сарбории паҳлуии уфуқӣ	N	500
	Қувваи амудӣ	N	750
Масофаи ҳаракат		мм	1013-1256
ҳаёти механикӣ		маротиба	2000
Механизми кори дастӣ	Бе заминканӣ		CS17, CS17G
	Шиддати схемаи назорат	V	AC220, DC110, DC220
Механизми кори мотордор	Модели		CJ6
	Шиддати мотор	V	AC380
	Шиддати схемаи назорат	V	AC220, AC380, DC220
	Вақти басташавӣ/кушоӣ	S	6±1
