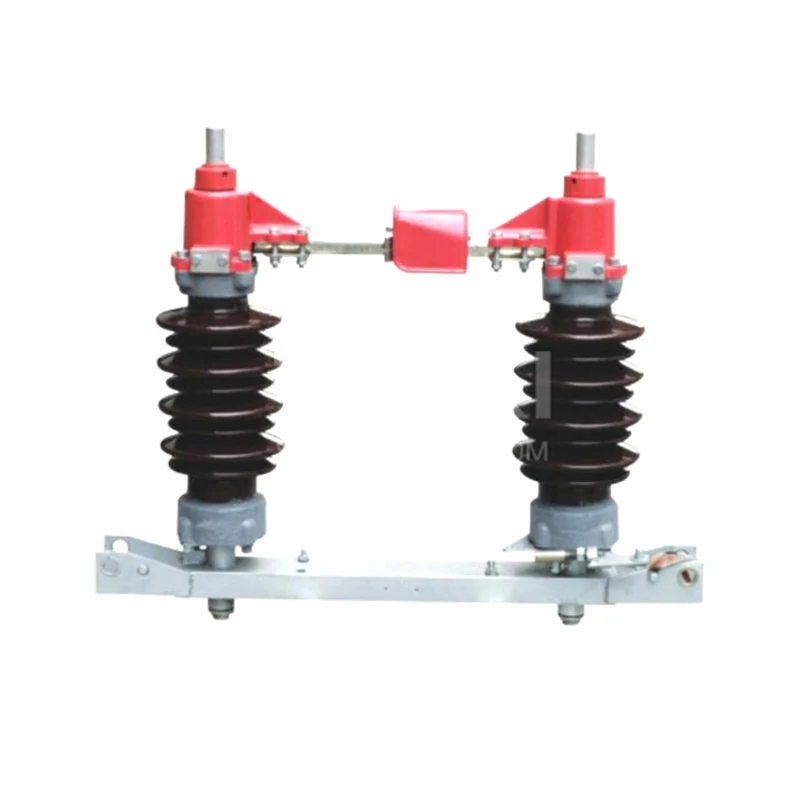

GW4-27.5kv ҷудокунандаи берунӣ

GW4-27.5kv ҷудокунандаи берунӣ таҷҳизоти барқии беруна бо басомади 50 Гц мебошад, ки барои тағир додани занҷири баландшиддати AC 27,5 кВ дар шабакаи тамос дар ҳолати беборӣ ва ҷудокунии барқии автобуси баландшиддати барқ, ноқил ва ғайра мебошад. тачхизоти электрикие, ки аз таъмир бароварда шудаанд ва хатти баландшиддат. Он инчунин метавонад барои кушодан ва пӯшидани ҷараёни иқтидори паст ва ҷараёни индуктивӣ истифода шавад.

Модели ва маънои GW4-27.5kv Disconnector беруна

Шароити муқаррарии кор ва шароити насб

Баландии он аз 4700 метр зиёд нест.

Ҳарорати муҳити зист: ҳадди боло +40 ℃, ҳадди поён -40 ℃.

Суръати шамол аз 35 м/с зиёд нест.

Ба ҷойҳое, ки дорои моддаҳои оташгиранда, хатари таркиш, зангзании кимиёвӣ ва варзишҳои пурқувват доранд, татбиқ намегардад.

Дараҷаи ифлосшавии изолятор: Навъи зидди ифлосшавӣ синфи III лойи вазнин (зичии намак 0,3 мг/см²) мебошад.

Ҷойгоҳи насб: сутуни монополҳои бетонии берунӣ.

Тасниф ва параметрҳои техникӣ

1. Таснифи коммутаторҳои изолятсия

2. Параметрхои асосии техникии коммутатори изоляционй

Сохтори GW4-27.5kv ҷудокунандаи берунӣ

GW4-27.5T(D)(W) Disconnector дар беруни бино бартариҳои иҷрои боэътимод, сохтори оддӣ, усули насби фасењ, нигоҳдории осон, доираи васеи татбиқ ва универсалии қавӣ дорад.

GW4-27.5T ҷудокунандаи берунӣ як дастгоҳи баландшиддати барқӣ мебошад, ки аз коммутаторҳои ҷудокунии якқутбӣ иборат аст ва он як воҳиди асосӣест, ки аз дигар сохторҳо гирифта шудааст. Минбаъд, он гузаргоҳи изолятсияи маъмул номида мешавад.

GW4-27.5T (D) Пайвасткунаки берунӣ тавассути насб кардани корди заминӣ дар гузаргоҳи изолятсионии умумӣ, ки аз як намуди амалиёт ва намуди дуюмдараҷа иборат аст, ки минбаъд ҳамчун калиди изолятсияи навъи заминӣ номида мешавад, сохта мешавад.

Калиди ҷудокунандаи берунии GW4-27.5T(D)W ба гузаргоҳи изолятсияи навъи маъмулӣ (навъи заминӣ) асос ёфтааст ва он аз изолятори оддии калиди изолятсияи чӯбӣ ба изолятсияи пости навъи зидди ифлосшавӣ иваз карда мешавад, ки барои ифлосшавии шадид ё минтақаи баландкӯҳ мувофиқ аст. .

Сохтори гузариши изолятсия

Калиди изолятсияи якқутбӣ мутаносибан дар як чаҳорчӯбаи зеризаминӣ бо ду изолятори постии чӯбӣ насб карда шудааст ва сохтори гардиши уфуқии дугонаи сутунӣ мебошад. Сохтори контур дар расм нишон дода шудааст.

Ҳар як калиди изолятсияи қутб аз пойгоҳ, пуштибони изолятсия ва қисмҳои интиқолдиҳанда иборат аст.

Ҳар як коммутатори изолятсияи сутун дорои ду пуштибони изолятори дар подшипникҳо дар ҳар ду канори пойгоҳ ҷойгиршуда (расми 2) бо чӯбҳои пайвасткунанда мебошад. Ҳар як сутуни изолятсияро бо кунҷи гардиши 90 ° ба таври уфуқӣ табдил додан мумкин аст. Сутунҳои изолятсионӣ бо розеткаҳои интиқолдиҳанда, контактҳои чап ва рост муҷаҳҳаз мебошанд. Контактҳои чап ва рост ба воситаи найчаи интиқолдиҳанда байни ду сутуни изолятсия пайваст карда мешаванд.

Блокҳои ноқилӣ аз рӯи сохтор ба ду намуд тақсим мешаванд, сахт пайваст (расми 3а) ва навъи пайвастшавӣ (расми 3б), онҳо мувофиқи талаботи фармоиши истифодабаранда муайян карда мешаванд.

Маводи схемаи асосӣ мис аст. Вақте ки ҷараёни номиналӣ 630А аст, сатҳи қисми ноқилӣ қаҳва карда мешавад. Вақте ки ҷараёни номиналӣ аз 1600А зиёд аст, сатҳи қисми ноқилӣ нуқрапӯш карда мешавад.

Тамоси миёна сохтори "дастфишорӣ" мебошад. Сохтори он тавассути шустушӯи ангушти сенсории технологияи патентӣ пахш карда мешавад. Ин фишори баланд аст, худтанзимкунӣ, фишори тамоси ангушти ламс муддати тӯлонӣ бетағйир мемонад. Пружинаи ангушти ламсӣ ҷараён надорад ва барои муддати тӯлонӣ бехатар ва боэътимод аст.

Маҳсулотҳои гуногуни мушаххасоти ҷорӣ дорои як намуди сохторӣ, изоляторҳои пойгоҳ ва сутун мебошанд, аммо схемаҳои асосии ноқил каме фарқ мекунанд.

Қисми механикии ба ҳам пайвастани калиди изолятсияи дуюмдараҷаи заминсозӣ ва майсаи заминсозӣ тавассути диски басташавӣ дар механизми дастии навъи CS8-6D амалӣ карда мешавад.

3. Сохтори механизми дастӣ

Ин силсилаи коммутаторҳои изолятсионӣ бо CS11 (як намуди интиқоли заминӣ ва заминӣ) ва CS8-6D (навъи интиқоли кори дуюмдараҷаи заминӣ) муҷаҳҳаз карда шудааст.

4. CS11 (ниг. расм) ва механизми дастӣ навъи CS8-6D (ба расм нигаред), дастаки амалиётӣ гардиши уфуқӣ, кунҷи гардиш 90 ° аст.

Принсипи амал

Амалҳои кушодан ва пӯшидани ин силсилаи коммутаторҳои изолятсия асосан якхелаанд.

1. Принсипи кори гузаргоҳи изолятсия

(1) Бе навъи корди заминӣ

Механизми кори коммутатори изоляторӣ ба марҳилаи фаъоли коммутатори изолятсионӣ тавассути қубури пайвасткунанда пайваст карда мешавад. Чоли асосии механизм 90° гардиш мекунад, ки сутуни изолятории зинаи фаъолро ба 90° чарх мезанад. Дар айни замон, тарафи дигари сутуни изолятсия бо асои васлкунанда ба самти муқобил давр мезанад, то кушодан ва пӯшиданро амалӣ кунад. барои пайваст кардани коммутаторҳои якқутбӣ ба коммутаторҳои ба ҳамбастаи дуқутбӣ ё се қутбӣ тавассути чӯбҳои пайвасткунанда, одатан якқутбӣ.

(2) Як намуди амалиёт бо корди заминсозӣ

Бо заминканӣ сохтори гузариш корд аст, ба сохтори Калиди дар боло зикршуда асос ёфтааст, баланд бардоштани фаъолияти механизми гардонандаи замин. Он кафолат медиҳад, ки корди заминӣ ҳангоми кушодани корди асосӣ ба гардиш шурӯъ мекунад; вақте ки корди асосӣ ба ҳолати кушод бармегардад, корди заминӣ низ ба ҳолати замин мерасад. Яъне, корди асосӣ ва заминӣ амалҳои кушода-пӯшии мувофиқи худро алоҳида анҷом медиҳанд.

(3) Намуди дуюмдараҷаи амалиёт бо корди заминӣ

Ин сохтор ду дастаро барои идора кардани корди асосӣ ва корди заминсозӣ истифода мебарад. Дастгоҳи бастабандӣ дар байни ду дастаки корӣ барои пешгирӣ кардани кори нодуруст ва кафолат додани он, ки барнома мувофиқи тартиби муқарраршуда иҷро карда мешавад (асосии кушода-замини пӯшида-замини кушод-маҳдудӣ) таъмин карда мешавад.

2. Принсипи кори коммутаторҳои заминӣ

Дастаки механизми коркунанда ба таври уфуқӣ 90° гардиш карда мешавад ва корди заминканӣ барои гардиш тавассути штангаи пайвасткунанда барои амалӣ кардани амали кушодан ва бастани тугмаи заминканӣ ронда мешавад.

3. Калиди ёрирасон дар механизми коркунанда бо чоҳи асосии механизм пайваст буда, ҳангоми амалиёти кушодан ва пӯшидан контакти мувофиқ фаъол ё хомӯш мешавад ва сигнали мувофиқи кушода ва пӯшида дода мешавад.

Монтаж ва танзим

1. Монтаж ва танзими ҷудокунак бояд ба талаботи зерин ҷавобгӯ бошад

Ҳангоми истифодабарии механизми дастӣ, оператори умумӣ бояд амалиёти кушодан ва пӯшиданро мустақилона иҷро кунад ва амал чандир бошад.

Қимати синхронии пӯшидаи пайванди дуқутбаӣ ё сеполярии ҷудокунанда ин аст: на бештар аз 6 мм.

Муқовимати схемаи коммутатори изолятсия бояд ба ҷадвали зерин мувофиқат кунад

Шиддати номиналии максималии муқовимати ҳалқаи як марҳилаи ҷудокунанда (μΩ) Эзоҳ

630A 1250A 1600-2000A

27,5кВ 200 125 75 Ба истиснои клипҳои симӣ

2. Насб ва танзими коммутаторҳои изолятсионӣ

Ҳар як калиди изолятсияи қутб дар пойгоҳи уфуқӣ ҷойгир карда шудааст.

Механизми коркунанда дар зери шпиндели гардиши тарафи фаъоли коммутатори изолятсия ҷойгир карда мешавад, вақте ки чоҳи асосие, ки бо коммутаторҳои изолятсия кор мекунад ва механизм дар ҳолати пӯшида ҳастанд, қубури гази обро бо ҳалқаи навъи дандон пайваст ва маҳкам кунед. Ҳангоме ки такягоҳи изолятсияи асосӣ ва рондашуда ҳамоҳанг карда намешавад, винти дандонҳои мусбат ва манфиро барои расидан ба кушодан ва пӯшидан танзим кардан мумкин аст.

Насб ва танзими синхронизми пӯшидани қутби дукарата ё пайванди гузаргоҳи изолятсия, вақте ки ду терминал шиддати муқаррарии шинаро ба даст меоранд, дарозии асои васлкунандаи мусбат ва манфиро барои қонеъ кардани талаботи дар боло зикршуда танзим кунед.

Вақте ки калиди изолятсия дар ҳолати пӯшида қарор дорад, нуқтаҳои тамос дар тамос бояд ҳама тамос бошанд, беҳтарин ҳолат барои дараҷаи мустаҳкамкунии винти M8 ин аст, ки шустушӯи пружинӣ танҳо ҳамвор карда шудааст ва ангушт метавонад ба ҳаракат ояд.

3. Насб ва танзими корди заминкании навъи амалиёти дуюм

Ҳангоме ки корди ивазкунандаи замин ва чоҳи асосии механизм дар ҳолати пӯшида қарор доранд, қубури гази обӣ бо ҳалқаи навъи фишанги пайваст ва маҳкам карда мешавад. Ҳангоме ки калиди заминӣ дар ҳолати пӯшида қарор дорад, мавқеи тамоси контактро аз рӯи мавқеъи алоқаи заминӣ дар қубури ноқилӣ танзим кардан мумкин аст. Вақте ки мавқеъи пӯшида дуруст аст, гайкаро боз сахттар кунед.

Қабул ва нигоҳдорӣ

1. Пас аз расидани маҳсулот ба ҷои таъиншуда, корбар бояд онро дар ҷои хушк ва ҳаводор ҷойгир кунад. Он набояд баргардонида шавад ва он бояд ҳарчи зудтар аз рӯи бандҳои зерин тафтиш ва қабул карда шавад:

Аввалан, санҷед, ки оё дар сатҳи берунии қуттии бастабандӣ ягон осеб ё номутаносиб вуҷуд дорад. Пас аз анҷом ёфтани санҷиши намуди зоҳирӣ, қуттии бастабандиро кушоед ва файли замимашударо берун кунед.

Санҷед, ки ҳуҷҷатҳои ба маҳсулот замимашуда пурра мебошанд (аз ҷумла рӯйхати бастабандӣ, сертификатсияи маҳсулот, дастурҳои насб ва ғ.).

Маҳсулот ва лавозимоти онро хориҷ кунед (эҳтиёт бошед, ки шишаи сафолии сутуни изолятсияро вайрон накунед) ва тафтиш кунед.

Санҷед, ки оё намуди маҳсулот вайрон ва ғайримуқаррарӣ аст.

2. Пас аз кабули махсулот, новобаста аз он ки он фавран насб ва истифода мешавад ё не, он бояд дар шароити зерин нигох дошта шавад:

Қисмҳои фрикционии коммутатори изолятсия бояд пок карда шаванд ва бо вазелини бе кислота пӯшонида шаванд.

Вакте ки махсулот дар анбор муддати дароз нигох дошта мешавад, онро мунтазам (на бештар аз шаш мох) тафтиш кардан лозим аст. Агар занг пайдо шавад, қабати занг бояд тоза карда шавад ва бо ингибитори занг пӯшонида шавад.

Дастурҳо

1. Пеш аз ба кор андохтани он бояд аз санчиши пурра гузаронида шавад ва пеш аз он ки ба истифода дода шавад, ягон хатогие набошад.

Оё андозаи гузаргоҳи изолятсия ба талабот мувофиқат мекунад.

Болтхои хар як кисми васлшаванда, махсусан бо шинахои шинхо бояд сахт махкам карда шаванд.

Ҳама нуқтаҳои тамос дар тамос бояд дар тамос бошанд.

2. Баъди ба кор андохтан ба чизхои зерин диккат дихед.

Умуман, ҷудокунанда бояд пас аз қатъ кардани бори схема кушода ё баста шавад.

Айнкунак бо рахи заминкании навъи дуюмдараҷа, бояд пас аз пурра кушода шудани тугмаи изолятсия баста шавад; дар акси хол кори пуши-дани калиди изолятсияро баъди пурра кушода шудани тугмаи заминканй ичро кардан мумкин аст.

3. Пайвасткунакҳои берунӣ бояд мунтазам нигоҳдорӣ карда шаванд ва мунтазам таъмир карда шаванд. Ҳангоми нигоҳдорӣ чизҳои зерин бояд риоя карда шаванд:

Новобаста аз он ки гулдонҳои сафолии изолятсия вайрон шудааст, оё ширеше фуҷур аст.

Вақте ки ҷудокунак дар ҳолати пӯшида қарор дорад, оё нуқтаҳои тамос дар тамос хубанд; оё пружинаи контакта деформатсия шудааст, оё шиддат тагйир ёфтааст ва муқовимати занҷир чен карда мешавад.

Новобаста аз он ки гузаргоҳи ёрирасон ва дигар ҷузъҳои механизм хуб изолятсия карда шудаанд.

Новобаста аз он ки шароити заминсозӣ хуб аст.

Новобаста аз он ки қисмҳои гардиш чандир ва часпидаанд ё не.

Лутфан ба истеҳсолкунанда дар бораи мушкилоте, ки ҳангоми истифода ё нигоҳдорӣ пайдо шудаанд, хабар диҳед.a
