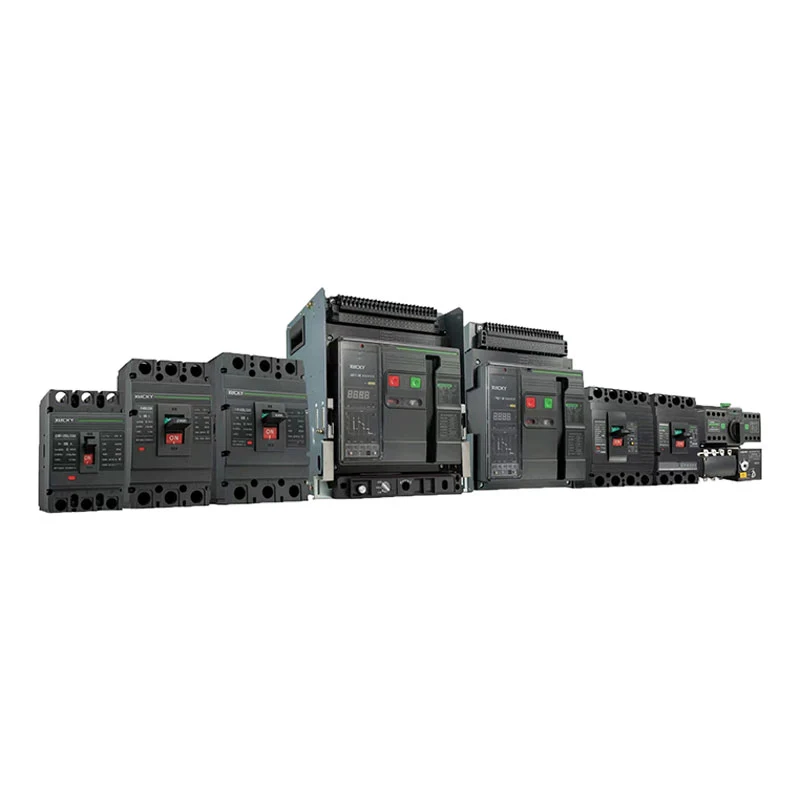

Чин XUCKY барқии фармоишии DW45 сӯзандоруи ҳавоӣ, ACB (минбаъд - сӯзандору) барои шабакаи тақсимот бо AC 50 Гц, шиддати номиналӣ то 660 В (690 В) ва поёнтар, ҷараёни номиналӣ 630A ~ 6300A, барои тақсими қувва ва муҳофизат истифода мешавад. хати ва тачхизоти энергетики аз изофабори, пастшиддат, расиши кутох, ба замин пайваст кардани якфаза ва дигар камбудихо. Калиди ҳавоӣ дорои функсияи муҳофизати интеллектуалӣ мебошад, муҳофизати интихобӣ дақиқ аст, метавонад эътимоднокии таъминоти барқро беҳтар кунад ва аз қатъшавии нолозими барқ пешгирӣ кунад. Дар айни замон, он дорои интерфейси алоқаи кушод барои иҷрои "Чор дурдаст" барои қонеъ кардани талаботи маркази идоракунӣ ва системаи автоматизатсия мебошад. Дар масофаи 2000 метр 8000В шиддати тобовар (дар баландиҳои гуногун, на бештар аз 12000В аз нав дида баромада шудааст) дорад. Рақамкунаки ҳавоии acb бо контроллер ва сенсори интеллектуалӣ муҷаҳҳаз нест ва онҳоро ҳамчун изолятор истифода бурдан мумкин аст.
XUCKY як истеҳсолкунандагони касбии сӯрохиҳои ҳавоӣ мебошад. Калидвожаи ҳавоии acb ба GB14048.2 "Таҷҳизоти коммутатории пастшиддат ва дастгоҳи назоратӣ" ва IEC60947-2 "Таҷҳизоти интиқоли барқи пастшиддат ва дастгоҳи назоратӣ" ва дигар стандартҳо мувофиқат мекунад.
● Тасниф
Мувофиқи усули насб: навъи собит, навъи обовар.
Аз руи сутунхо: се сутун, чор сутун. Аз руи режими кор: кори электрикй, кори дастй (таъмири асосй, таъмиркунй).
● Навъи нашр
Назоратчии интеллектуалӣ, барориши муваққатии зери шиддат (ё таъхир), озодкунии шунт.
● Фаъолияти нозири интеллектуалӣ
а. Назоратчии интеллектуалии Air Circuit Breaker ба тақсим мешавад: bse5 (навъи H: алоқа), bse4 (навъи M: навъи интеллектуалӣ маъмул), bse3 (навъи L: навъи иқтисодӣ);
б. Бо изофабори таъхири тӯлонӣ маҳдудияти вақти баръакс, таъхири кӯтоҳи вақти баръакс, маҳдудияти вақти муайян, функсияи фаврӣ. Истифодабарандагон метавонанд хусусиятҳои муҳофизатии худро муқаррар кунанд;
в. Функсияи муҳофизати заминсозии якфаза;
г. Функсияи намоиш: танзими дисплейи ҷорӣ, дисплейи ҷорӣ, дисплейи асосии ҳар як шиддати фаза (ҳангоми фармоиш намоиши шиддат бояд ба пеш гузошта шавад);
д. Функсияи ҳушдор: ҳушдори изофабор;
f. Функсияи худидоракунии санҷиш: худшиносии аз ҳад зиёд гармӣ, ташхиси худидоракунии микрокомпьютер;
г. Функсияи санҷиш: Хусусиятҳои кори контроллерро санҷед.
● Ҳарорати ҳавои муҳити зист: Қимати лимити болоӣ аз +40°C зиёд нест, ҳадди ниҳоии поёнӣ на камтар аз -5°C ва арзиши миёна дар 24 соат аз +35°C зиёд нест. Эзоҳ: Ҳолати корӣ ин аст, ки арзиши поёнии лимити -10 ° C ё -25 ° C аст, корбар бояд бо ширкат изҳор кунад; Ҳадди болоӣ аз +40 ° C зиёд ё ҳадди поёнӣ аз -10 ° C ё -25 ° C шароити корӣ аст, корбарон бояд бо ширкат машварат кунанд.
● Баландии макони насб аз 2000 м зиёд нест.
● Шароитҳои атмосферии барқгиранда: Рутубати нисбии атмосфера ҳангоми +40°C будани ҳаво аз 50% зиёд нест. Он метавонад дар ҳарорати паст намии нисбии нисбатан баланд дошта бошад. Рутубати миёнаи максималии нисбии якмоҳаи моҳи аз ҳама тар 90% аст. Ҳарорати миёнаи ҳадди ақал +25 ° C аст ва конденсатсияеро, ки дар сатҳи маҳсулот аз сабаби тағирёбии ҳарорат ба амал меояд, ба назар гиред. Аз талаботҳои зарурӣ зиёд шавед ва бо ширкат машварат кунед.
● Сатҳи муҳофизат: IP30
● Сатҳи ифлосшавӣ: III
● Категорияро истифода баред: Синфи B ё Синфи А
● Категорияи насб: сӯзанаки ҳавоии acb ва релизи пастшиддат бо шиддати номиналии кории 660V (690V) ё камтар. Катанкаи ибтидоии трансформатори барқӣ барои насби категорияи IV истифода мешавад. Категорияи монтажи схемаи ёрирасон ва схемаи идоракунй III.
● Шароитҳои насб: Қаткунак бояд мувофиқи талаботи ин дастур насб карда шавад. Тамоили вертикалии махкамкунак набояд аз 5° зиёд бошад (тамоили шахтаи шахта набояд аз 15° зиёд бошад).
● Нишондиҳандаи мусбати барқгиранда
● Ҷараёни номиналии барқгиранда
| Чорчубаи баҳои ҷорӣ Inm (A) | Ҷараёни номиналӣ дар (A) |
| 2000 | 630, 800, 1000, 1250, 1600, 2000 |
| 3200 | 2000, 2500, 2900, 3200 |
| 4000 | 3200, 3600, 4000 |
| 6300 | 4000, 5000, 6300 |
● Иқтидори номиналии шикастани ноқилҳои кӯтоҳ ва тобоварии ҷараёни кӯтоҳмуддат, масофаи камони барқгиранда ба сифр баробар аст (яъне, камон берун аз ноқилҳои барқӣ вуҷуд надорад).
| Чорчубаи баҳои ҷорӣ Inm (A) | 2000 | 3200 | 4000 | 6300 | |
| Маҳдудияти рейтинги иқтидори шикастани ноқилҳои кӯтоҳ Icu(kA)O-CO | 400В | 80 | 100 | 100 | 120 |
| 690В | 50 | 65 | 65 | 80 | |
| Маҳдудияти рейтинги иқтидори ноқилҳои кӯтоҳ n×Icu(kA)/cosΦ | 400В | 176/0,2 | 220/0.2 | 220/0.2 | 264/0.2 |
| 690В | 105/0,25 | 143/0,2 | 143/0,2 | 187/0.2 | |
| Амалиёти номиналӣ иқтидори шикастани ноқилҳои кӯтоҳ Ics (kA) O-CO-CO | 400В | 50 | 65 | 65 | 80 |
| 690В | 40 | 50 | 50 | 70 | |
| Муқовимат ба ҷараёни кӯтоҳмуддат
Icw (kA) 1s, таъхир 0,4s, O-CO |
400В | 50 | 65 | 65/80 (MCR) | 85/100 (MCR) |
| 690В | 40 | 50 | 50/65 (MCR) | 65/75 (MCR) | |
Эзоҳ: Иқтидори шикастани сатрҳои болоӣ ва поёнии ҷадвал яксон аст.
● Хусусиятҳои муҳофизатӣ ва вазифаҳои контролери интеллектуалии аз ҳад зиёд
1. Арзиши танзимоти Ir (I/In) ва хатои контроллер
| Таъхири дароз | таъхири кӯтоҳ | фаврӣ | Хатогии замин | ||||
| Ва 1 | Ir2 | хато | Ir3 | хато | Ir4 | хато | |
| (0,4-1) Дар | (0,4-15) Дар | ±10% | Дар ~ 50кА (Inm = 2000A) Дар ~ 75кА (Inm = 3200 ~ 4000А) Дар ~ 100кА (Inm = 6300A) |
±15% | Инм = 2000 ~ 4000А (0,2 ~ 0,8) Дар Максимум 1200А, Мин 160А |
Инм=6300А (0,2-1,0) Дар |
±10% |
Эзоҳ: Ҳангоме ки дар як вақт муҳофизати семарҳила мавҷуд аст (зарур аст), арзишҳои танзимро убур кардан мумкин нест.
2. Хусусиятҳои амалиётии баръакси вақти муҳофизати аз ҳад зиёд таъхир дар I²TL=(1,5lr1)²tL, ва вақти кори (1,05~2,0)lr1 дар ҷадвали 4 нишон дода шудааст ва хатогии вақт ±15% аст.
Эзоҳ: Таъхири tL-Long 1.5lrs вақти муқарраркунӣ, TL-Long вақти кор.
Эзоҳ: Ҳангоме ки дар як вақт муҳофизати семарҳила мавҷуд аст (зарур аст), арзишҳои танзимро убур кардан мумкин нест.
| 1.05 ва 1 | 1.3Ir1 | 1.5Ir1 вақти танзим (с) | 15 | 30 | 60 | 120 | 240 | 480 |
| ＞ 2 соат кор накардан | ＜1соат амалиёт | 2.0Ir1 вақти амалиёт (с) | 8.4 | 16.9 | 33.7 | 67.5 | 135 | 270 |
3. Хусусиятҳои муҳофизати аз ҳад зиёди ҷараёни таъхири кӯтоҳ
Таъхири кӯтоҳмуддати аз ҳад зиёд муҳофизат маҳдудияти вақти муайян аст. Агар миқдори кам барои вақти баръакс талаб карда шавад, хусусият ин аст: I²Ts=(8Ir1)²ts, ts вақти тарҳрезии умумии таъхир;
Вақте ки ҷараёни изофабори >8Ir, он ба таври худкор ба хусусияти вақти муайян табдил меёбад. Хусусияти муайяни вақти он дар ҷадвали 5 нишон дода шудааст. Хатогии маҳдудияти вақт ±15°C мебошад.
| Вақти таъхир с | Вақти баргардонидашуда с | ||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.06 | 0.14 | 0.23 | 0.35 |
1. Диаграммаи сими контролери интеллектуалии навъи L, M (навъи стандартӣ) (нигаред ба расми 1)
SB1 - Тугмаи Shunt (аз ҷониби корбар таъмин карда мешавад)
SB2 - Тугмаи пасти шиддат (аз ҷониби корбар таъмин карда мешавад)
F - озодкунии шунт
O - Одатан кушода тамос (3A/AC380V)
C - Контаки одатан пӯшида (3A/AC380V)
Q - Баровардани фаврии пастшиддат ё озодкунии таъхири пастшиддат
M - муҳаррики нигоҳдории энергия
SB3 - Тугмаи пӯшида (аз ҷониби корбар таъмин карда мешавад)
X - пӯшидани электромагнит
DF - Алоқаи ёрирасони барқгиранда
1# Охири вуруди қувваи корӣ (модули DC барои вуруди мусбат)
2# Охири вуруди қувваи корӣ (модули DC барои вуруди манфӣ)
25 #, 26 # Сутуни марказии беруна ё вуруди трансформатори ҷорӣ
19#, 20#, 21#, 22#, 23#, 24# чаҳорчӯбаи II ва III мебошанд, ки алоқаҳоро илова мекунанд.
3# Сафари хато, баромади алоқаи одатан пӯшида
4 # Сафари хато, баромади тамос охири умумӣ
5 # Сафари хато, одатан баромади тамосро кушод
* Вақте ки таъмини қувваи барқ барои озод интеллектуалӣ таъминоти барқ DC аст, модули таъмини барқ бояд илова карда шавад. (Терминалҳои 1# ва 2# аз дастрасӣ ба таъминоти барқи AC манъ аст).
2. Диаграммаи ноқилҳои контролери интеллектуалии M, H + функсияи иловагӣ (бисёрфунксия) (ниг. Расми 2)
SB1 - Тугмаи Shunt (аз ҷониби корбар таъмин карда мешавад)
SB2 - Тугмаи пасти шиддат (аз ҷониби корбар таъмин карда мешавад)
озод F-Shunt
O-Тамоси маъмулан кушода (3A/AC380V)
C- Контаки одатан пӯшида (3A/AC380V)
Q - Баровардани фаврии пастшиддат ё озодкунии таъхири пастшиддат
M - муҳаррики нигоҳдории энергия
SB3 - Тугмаи пӯшида (аз ҷониби корбар таъмин карда мешавад)
X - пӯшидани электромагнит
DF - Алоқаи ёрирасони барқгиранда
1#, 2# Вуруди қувваи баромад
3#, 4#, 5# Баромади алоқаи сафар хато
Ва хатти 4 # охири ҷамъиятӣ аст
6#, 7# Ҳолати шикастани аввалин охири баромади тамоси ёрирасон
8#, 9# Ҳолати шикастани дуюми охири баромади тамоси ёрирасон
10# Васлаки интерфейси коммуникатсионӣ A охири
11# Васлаки интерфейси коммуникатсионӣ В охири
12#, 13# Охири баромади тамоси сигнали аввал
14#, 15# Анҷоми баромади алоқаи дуюми сигнал
16#, 17# Маҷмӯи сеюми охири баромади алоқаи сигнал
18#, 19# Маҷмӯи чоруми охири баромади алоқаи сигнал
20 # Хатти заминии муҳофизатӣ
21 # N охири вуруди шиддати марҳилаи
22 # A охири вуруди шиддати фаза
23 # В охири вуруди шиддат
24 # C охири вуруди шиддати марҳилаи
25# Охири вуруди берунии трансформатор 1
26# Охири вуруди берунии трансформатор 2
● Андозаи контекст ва насби DW45-2000(ЧорчӯбаⅠ) сӯзанаки ҳавоии собит
● Андозаи контур ва насби DW45-3200 (ЧорчӯбаⅡ) шикастани ноқилҳои собит
● Андозаи контекст ва насби DW45-2000(ЧорчӯбаⅠ) Обоварди барқии ACR
● Андозаи контур ва насби DW45-3200(Чорчӯба Ⅱ) сӯзанаки ҳавоӣ
● Андозаи контур ва насби DW45-4000(Чорчӯба Ⅱ Иқтидори Баланд бардоштани) Обоваре ACR сӯзанаки ҳавоӣ
● Андозаи контур ва насби DW45-4000/4 (навъи чаҳорчӯбаиⅠ3+4) Обовардори ACR сӯзанаки ҳавоӣ
● Андозаи контур ва насби DW45-6300/4000A~5000A (Чорчӯба Ⅲ) Обовари ACR сӯзанаки ҳавоӣ
● Андозаи контур ва насби DW45-6300/3 6300A (Чорчӯба Ⅲ) Обоварди ACR сӯзанаки ҳавоӣ
● Мушаххасоти мис пайвасти беруна, миқдор
| Ҷараёни номиналӣ | Мушаххасоти мисии беруна. | Миқдори як қутб | Ҷараёни номиналӣ | Мушаххасоти мисии беруна. | Миқдори як қутб |
| 630А | 40×5 | 2 | 2900А | 100×10 | 3 |
| 800А | 50×5 | 2 | 3200А | 120×10 | 3 |
| 1000А | 60×5 | 2 | 3600А | 120×10 | 4 |
| 1250А | 80×5 | 2 | 4000А | 120×10 | 4 |
| 1600А | 100×5 | 2 | 5000А | 120×10 | 5 |
| 2000А | 100×5 | 3 | 6300А | 120×10 | 6 |
| 2500А | 100×5 | 4 |
