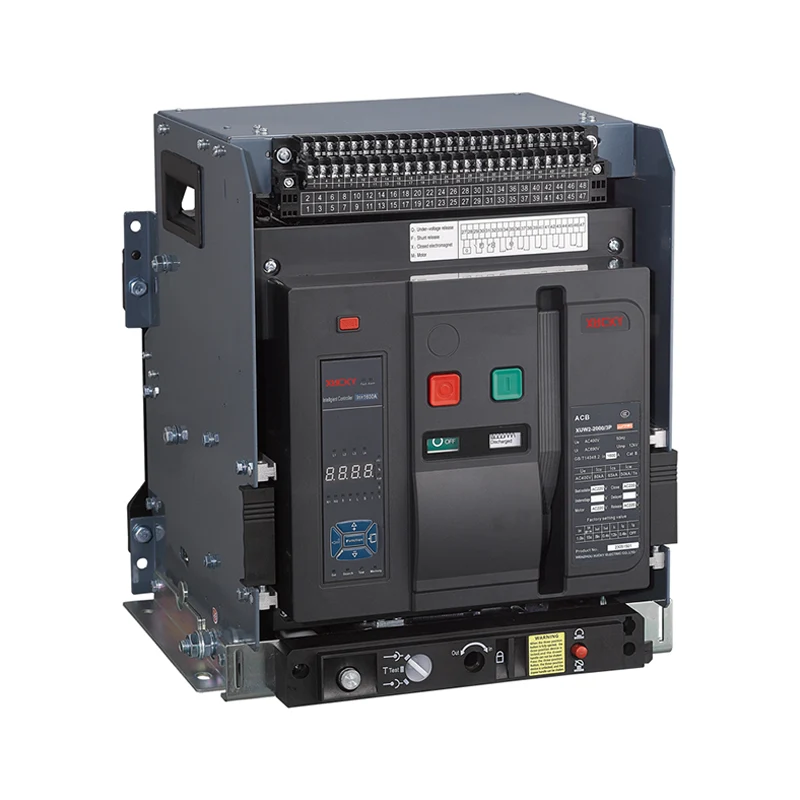

XUW1 сӯзандоруи ҳавоӣ

XUCKY Electric як истеҳсолкунанда ва содиркунандаи пешбари Чин аст, ки ба XUW1 Air Circuit Breaker тахассус дорад. Мо доираи васеи маҳсулот дорем, то эҳтиёҷоти гуногуни мизоҷони худро дар саросари ҷаҳон қонеъ созем. Уҳдадории мо ба сифати олӣ, технологияи инноватсионӣ ва хидматрасонии аълои мизоҷон моро водор мекунад, ки дар соҳаи мо барҷаста шавад.

Ирсоли дархост

Тавсифи Маҳсулот

Доираи татбиқ

Таҷҳизоти XUCKY Electric бренди XUW1 ҳавоӣ, ACB (минбаъд - сӯзандору) барои шабакаи тақсимот бо AC 50 Гц, шиддати номиналӣ то 660 В (690 В) ва поёнтар, ҷараёни номиналӣ 630A ~ 6300A, ки барои тақсими барқ ва муҳофизати хат истифода мешавад, мувофиқ аст. ва тачхизоти энергетики аз изофабори, пастшиддат, расиши кутох, ба замин пайваст кардани якфаза ва дигар камбудихо. Калиди ҳавоӣ дорои функсияи муҳофизати интеллектуалӣ мебошад, муҳофизати интихобӣ дақиқ аст, метавонад эътимоднокии таъминоти барқро беҳтар кунад ва аз қатъшавии нолозими барқ пешгирӣ кунад. Дар айни замон, он дорои интерфейси алоқаи кушод барои иҷрои "Чор дурдаст" барои қонеъ кардани талаботи маркази идоракунӣ ва системаи автоматизатсия мебошад. Дар масофаи 2000 метр 8000В шиддати тобовар (дар баландиҳои гуногун, на бештар аз 12000В аз нав дида баромада шудааст) дорад. Рақамкунаки ҳавоии acb бо контроллер ва сенсори интеллектуалӣ муҷаҳҳаз нест ва онҳоро ҳамчун изолятор истифода бурдан мумкин аст.

XUCKY як истеҳсолкунандагони касбии ноқилҳои ҳавоӣ мебошад, ки сӯзишвории ҳавоии acb ба GB14048.2 "Таҷҳизоти интиқоли барқи пастшиддат ва дастгоҳи назоратӣ" ва IEC60947-2 "Таҷҳизоти интиқоли барқи пастшиддат ва дастгоҳҳои назоратӣ" ва дигар стандартҳо мувофиқат мекунад.

● Тасниф

Мувофиқи усули насб: навъи собит, навъи обовар.

Аз руи сутунхо: се сутун, чор сутун. Аз руи режими кор: кори электрики, кори дастй (таъмири асосй, нигохдорй).

● Навъи нашр

Назоратчии интеллектуалӣ, барориши муваққатии зери шиддат (ё таъхир), озодкунии шунт.

● Фаъолияти нозири интеллектуалӣ

а. Назоратчии интеллектуалии Air Circuit Breaker ба тақсим мешавад: bse5 (навъи H: алоқа), bse4 (навъи M: навъи интеллектуалии умумӣ), bse3 (навъи L: навъи иқтисодӣ);

б. Бо изофабори таъхири тӯлонӣ маҳдудияти вақти баръакс, таъхири кӯтоҳи вақти баръакс, маҳдудияти вақти муайян, функсияи фаврӣ. Истифодабарандагон метавонанд хусусиятҳои муҳофизатии худро муқаррар кунанд;

в. Функсияи муҳофизати заминсозии якфаза;

г. Функсияи намоиш: танзими дисплейи ҷорӣ, дисплейи ҷорӣ, дисплейи асосии ҳар як шиддати фаза (ҳангоми фармоиш намоиши шиддат бояд ба пеш гузошта шавад);

д. Функсияи ҳушдор: ҳушдори изофабор;

f. Функсияи худидоракунии санҷиш: худшиносии аз ҳад зиёд гармӣ, ташхиси худидоракунии микрокомпьютер;

г. Функсияи санҷиш: Хусусиятҳои кори контроллерро санҷед.

Шароити муътадили кор ва шароити монтаж

● Ҳарорати ҳавои муҳити зист

Қимати ҳадди ниҳоии болоӣ аз +40°С зиёд нест, ҳадди ниҳоии поёнӣ на камтар аз -5°С ва арзиши миёна дар давоми 24 соат аз +35°C зиёд нест. Эзоҳ: Ҳолати корӣ ин аст, ки арзиши поёнии лимити -10 ° C ё -25 ° C аст, корбар бояд бо ширкат изҳор кунад; Ҳадди болоӣ аз +40 ° C зиёд ё ҳадди поёнӣ аз -10 ° C ё -25 ° C шароити корӣ аст, корбарон бояд бо ширкат машварат кунанд.

● Баландии макони насб аз 2000 м зиёд нест.

● Шароити атмосферии Ҳавопайдокунак

Рутубати нисбии атмосфера дар сурати +40°С будани хаво аз 50% зиёд нест. Он метавонад дар ҳарорати паст намии нисбии нисбатан баланд дошта бошад. Рутубати миёнаи максималии нисбии якмоҳаи моҳи аз ҳама тар 90% аст. Ҳарорати миёнаи ҳадди ақал +25 ° C аст ва конденсатсияеро, ки дар сатҳи маҳсулот аз сабаби тағирёбии ҳарорат ба амал меояд, ба назар гиред. Аз талаботҳои зарурӣ зиёд шавед ва бо ширкат машварат кунед.

● Сатҳи муҳофизат: IP30

● Сатҳи ифлосшавӣ: III

● Категорияро истифода баред: Синфи B ё Синфи А

● Категорияи насб: сӯзанаки ҳавоии acb ва релизи пастшиддат бо шиддати номиналии кории 660V (690V) ё камтар. Катанкаи ибтидоии трансформатори барқӣ барои насби категорияи IV истифода мешавад. Категорияи монтажи схемаи ёрирасон ва схемаи идоракунй III.

● Шароитҳои насб: Қаткунак бояд мувофиқи талаботи ин дастур насб карда шавад. Тамоили вертикалии махкамкунак набояд аз 5° зиёд бошад (тамоили шахтаи шахта набояд аз 15° зиёд бошад). Муқаддимаи мухтасари сохтор

● Нишондиҳандаи мусбати барқгиранда

Маълумоти техникӣ ва иҷроиш

● Ҷараёни номиналии барқгиранда

Ҷараёни номиналии чаҳорчӯба Inm (A) Ҷараёни номиналӣ Дар (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Иқтидори номиналии шикастани ноқилҳои кӯтоҳ ва тобоварии ҷараёни кӯтоҳмуддат, масофаи камони барқгиранда ба сифр баробар аст (яъне камон берун аз ноқилҳои барқӣ вуҷуд надорад).

Чорчубаи номиналии ҷорӣ Inm (A) 2000 3200 4000 6300

Лимити рейтингӣ қобилияти шикастани ноқилҳои кӯтоҳ Icu(kA)O-CO 400V 80 100 100 120

690В 50 65 65 80

Лимити рейтинги иқтидори ноқилҳои кӯтоҳ n×Icu(kA)/cosΦ 400V 176/0,2 220/0,2 220/0,2 264/0,2

690В 105/0,25 143/0,2 143/0,2 187/0,2

Фаъолияти номиналӣ иқтидори шикастани ноқилҳои кӯтоҳ Ics(kA)O-CO-CO 400V 50 65 65 80

690В 40 50 50 70

Муқовимат ба ҷараёни кӯтоҳмуддат

Icw(kA)1s, таъхир 0,4с, O-CO 400V 50 65 65/80(MCR) 85/100(MCR)

690В 40 50 50/65(MCR) 65/75(MCR)

Эзоҳ: Иқтидори шикастани сатрҳои болоӣ ва поёнии ҷадвал яксон аст

● Хусусиятҳои муҳофизатӣ ва вазифаҳои контролери интеллектуалии аз ҳад зиёд

Хусусиятҳои муҳофизатии контроллерҳои аз ҳад зиёд

1. Арзиши танзимоти Ir (I/In) ва хатои контроллер

Таъхири тӯлонӣ таъхири кӯтоҳ Ноқиси заминии фаврӣ

Хатои Ir1 Ir2 хатои Ir3 хатои Ir4

(0,4-1)Дар (0,4-15)Дар ±10% Дар~50кА(Inm=2000A)

Дар ~ 75кА (Inm = 3200 ~ 4000А)

Дар~100кА(Inm=6300A) ±15% Inm=2000~4000A

(0,2 ~ 0,8) Дар

Макс 1200А, Мин 160А Inm=6300A

(0,2-1,0) Дар ±10%

Эзоҳ: Ҳангоме ки дар як вақт муҳофизати семарҳила мавҷуд аст (зарур аст), арзишҳои танзимро убур кардан мумкин нест.

2. Хусусиятҳои амалиётии баръакси вақти муҳофизати аз ҳад зиёд таъхир дар I²TL=(1,5lr1)²tL, ва вақти кори (1,05~2,0)lr1 дар ҷадвали 4 нишон дода шудааст ва хатогии вақт ±15% аст.

Эзоҳ: Таъхири tL-Long 1.5lrs вақти муқарраркунӣ, TL-Long вақти кор.

1.05Ir1 1.3Ir1 1.5Ir1 вақти танзим (ҳо) 15 30 60 120 240 480

＞2соат ғайрифаъол ＜1соат амалиёт 2.0Ir1 вақти кор (с) 8.4 16.9 33.7 67.5 135 270

3. Хусусиятҳои муҳофизати аз ҳад зиёди таъхири кӯтоҳ

Таъхири кӯтоҳмуддати аз ҳад зиёд муҳофизат маҳдудияти вақти муайян аст. Агар миқдори кам барои вақти баръакс талаб карда шавад, хусусият ин аст: I²Ts=(8Ir1)²ts, ts вақти тарҳрезии умумии таъхир;

Вақте ки ҷараёни изофабори >8Ir, он ба таври худкор ба хусусияти вақти муайян табдил меёбад. Хусусияти муайяни вақти он дар ҷадвали 5 нишон дода шудааст. Хатогии маҳдудияти вақт ±15°C мебошад.

Вақти таъхир s Вақти баргардонидашуда s

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

Диаграммаи васлкунии барқи барқгиранда

1. Диаграммаи сими контролери интеллектуалии навъи L, M (навъи стандартӣ) (нигаред ба расми 1)

SB1 - Тугмаи Shunt (аз ҷониби корбар таъмин карда мешавад)

SB2 - Тугмаи пасти шиддат (аз ҷониби корбар таъмин карда мешавад)

F - озодкунии шунт

O - Одатан кушода тамос (3A/AC380V)

C - Контаки одатан пӯшида (3A/AC380V)

Q - Баровардани фаврии пастшиддат ё озодкунии таъхири пастшиддат

M - муҳаррики нигоҳдории энергия

SB3 - Тугмаи пӯшида (аз ҷониби корбар таъмин карда мешавад)

X - пӯшидани электромагнит

DF - Алоқаи ёрирасони барқгиранда

1# Охири вуруди қувваи корӣ (модули DC барои вуруди мусбат)

2# Охири вуруди қувваи корӣ (модули DC барои вуруди манфӣ)

25 #, 26 # Сутуни марказии беруна ё вуруди трансформатори ҷорӣ

19#, 20#, 21#, 22#, 23#, 24# чаҳорчӯбаи II ва III мебошанд, ки алоқаҳоро илова мекунанд.

3# Сафари хато, баромади алоқаи одатан пӯшида

4 # Сафари хато, баромади тамос охири умумӣ

5 # Сафари хато, одатан баромади тамосро кушод

* Вақте ки таъмини қувваи барқ барои озод интеллектуалӣ таъминоти барқ DC аст, модули таъмини барқ бояд илова карда шавад. (Терминалҳои 1# ва 2# аз дастрасӣ ба таъминоти барқи AC манъ аст).

2. Диаграммаи ноқилҳои контролери интеллектуалии M, H + функсияи иловагӣ (бисёрфунксия) (нигаред ба расми 2)

SB1 - Тугмаи Shunt (аз ҷониби корбар таъмин карда мешавад)

SB2 - Тугмаи пасти шиддат (аз ҷониби корбар таъмин карда мешавад)

озод F-Shunt

O-Тамоси маъмулан кушода (3A/AC380V)

C- Контаки одатан пӯшида (3A/AC380V)

Q - Баровардани фаврии пастшиддат ё озодкунии таъхири пастшиддат

M - муҳаррики нигоҳдории энергия

SB3 - Тугмаи пӯшида (аз ҷониби корбар таъмин карда мешавад)

X - пӯшидани электромагнит

DF - Алоқаи ёрирасони барқгиранда

1#, 2# Вуруди қувваи баромад
