DW15 Калиди ҳавоӣ

Доираи татбиқ

XUCKY DW15 сӯзандоруи ҳавоӣ ё ACB номбурда (минбаъд қатлкунак номида мешавад) барои шабакаҳои тақсимот бо AC 50Гц, ҷараёни номиналӣ аз 200А то 4000А ва шиддати номиналии корӣ аз 380В то 1140В мувофиқ аст. Калиди барқии ABC асосан барои тақсимоти барқ ​​ва муҳофизати ноқилҳо дар шабакаҳои тақсимотӣ, аз ҳад зиёд сарборӣ, зери шиддат ва муҳофизати ноқилҳои кӯтоҳи таҷҳизоти энергетикӣ истифода мешавад.

Дар шароити муътадил, рахнакунакро хамчун кам-кам ивазкунии схема ва ба кор андохтани мотор истифода бурдан мумкин аст.

TAIXI як таъминкунандагони касбии ноқилҳои ҳавоӣ мебошад, сӯзанандаи DW15 ABC ба GB14048.2 мувофиқ аст.

Модел ва маънои

Модел ва маънои

● Мувофиқи категорияи истифода

Синфи А (ғайриинтихобӣ, бо муҳофизати ду қисмати аз ҳад зиёд).

● Мувофиқи дастгоҳи интиқол

а. Дастаки пеши бевосита меронад;

б. Ронандаи мотор.

Эзоҳ: Агар аз ҷониби корбар муайян нашуда бошад, таъминоти муқаррарӣ ду вазифаи a ва b дорад.

● Аз рӯи намуди нашр

а. Баровардани ҷараёни аз ҳад зиёд ва озодкунии шунт;

б. Баровардани ҷараён аз ҳад зиёд, дар як лаҳза баровардани шиддати паст;

в. Баровардани аз ҳад зиёди ҷараён, озодкунии шунт ва озодкунии фаврии паст.

● Аз рӯи намуди муҳофизати аз ҳад зиёд

а. Фаъолияти фаврии изофабор ва расиши кӯтоҳ (электромагнитӣ);

б. изофабори таъхири тӯлонӣ ва кори фаврии кӯтоҳи ноқилӣ (гармӣ-электромагнитӣ);

Эзоҳ: Истифодабарандагон метавонанд бо таъминкунандагон машварат кунанд, вақте ки ба озодкунии аз ҳад зиёд ниёз надоранд.

● Мувофиқи намуди муҳофизат аз паст

а. амалиёти фаврӣ;

б. Таъхири амалиёт.

● Мувофиқи захираи пеш аз энергия

а. Не энергияи пешакии захиравӣ (амалиёти нигоҳдории энергия ва пӯшидани энергия як маротиба анҷом дода мешавад);

б. Энергияи пешакӣ захирашуда (маълумоти нигоҳдории энергия ва басташавӣ ду маротиба анҷом дода мешавад).

● Мутобиқи роҳи даромаду баромад

а. Даромад-баромади панели пеши (даромади амудӣ);

б. Вуруд-баромади пушти панел (даромади уфуқӣ);

в. Даромади пеши панел, баромади пушти панел (даромади амудӣ, баромади уфуқӣ);

г. Васлаки пеши панел, вуруди пушти панел (баромади амудӣ, вуруди уфуқӣ).

Шароити муътадили кор

1. Ҳарорати ҳавои муҳити зист аз -5 ° C то +40 ° C ва арзиши миёна дар давоми 24 соат аз +35 ° C зиёд нест. 2. Баландии майдони насб аз 2000 м зиёд нест.

3. Намнокии нисбии атмосфера дар ҳарорати ҳавои муҳит +40°С аз 50% зиёд нест; намии нисбии баланд дар ҳарорати паст; намнокии миёнаи мохонаи максималии нисбии мохи намноктарин 90 фоиз, дар айни замон харорати миёнаи минималии мох +25°С буда, конденсацияи сатхи махсулот аз сабаби тагйир ёфтани харорат ба назар гирифта мешавад.

4. Сатҳи ифлосшавӣ 3

5. Категорияи асосии монтажи автомати IV. Категорияи насби схемаи ёрирасон ба истиснои катраи озодкунии паст, категорияи насб бо схемаи асосии шикаста якхела аст, дигарон категорияи насби III мебошанд.

Параметрҳои асосӣ ва иҷрои техникӣ

1. Шиддати изолятсияи номиналии ин силсила маҳсулот ба шиддати мувофиқи номиналии корӣ баробар аст.

2. Параметрхои асосии тачхизоти АВС

Шарҳ:

а. Иқтидори шикастани ноқилҳои кӯтоҳи ноқилҳои DW15 ACB, Inm≤630: хати боло, Inm>630: ҳамон тавре ки хатҳои болоӣ ва поёнӣ.

б. Параметрҳои асосии барқгирандаи ҳавоӣ DW15C-200, 400, 630 бо параметрҳои DW15-200, 400, 630 якхелаанд.

3. Баровардани ноқилҳои ACB, Баровардани печҳои электромагнитӣ ва қуттии назорати шиддати номиналӣ

Эзоҳ: а. 127 мушаххасоти истихроҷи маъдан.

б. Агар қуттии идоракунии электромагнитӣ бо мо 660V лозим бошад, корбар бояд бо истеҳсолкунанда розӣ бошад.

Сохтор

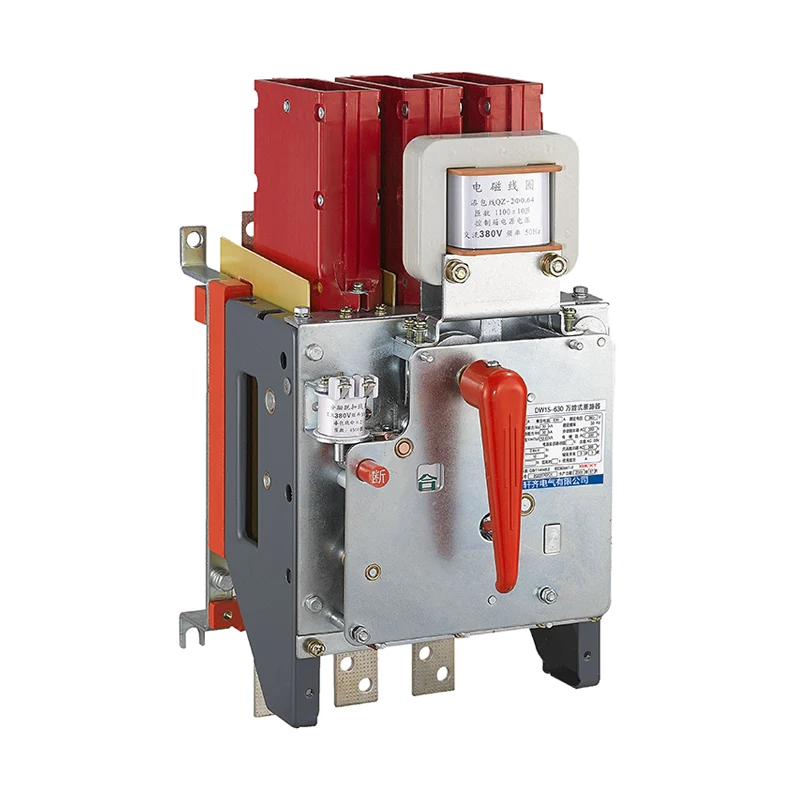

1. Рақамкунакҳои универсалии DW15-200, 400, 630 Ноқилии DW15 ACB тарҳбандии сатҳи сеченака мебошад ва системаи тамос, электромагнити зуд, панелҳои чап ва рост ҳама дар плитаи изолятсия насб карда шудаанд. Қисмати болоӣ бо системаи хомӯш кардани камон муҷаҳҳаз аст ва механизми корӣ метавонад дар тарафи пеш ё рост васл карда шавад. Нишондиҳандаҳои "ON", "OFF" ва тугмаҳои хомӯши дастӣ мавҷуданд. Дар тарафи чапи боло як озодкунии шунт мавҷуд аст ва дар қафо як релизи пастшиддат ба тири сафар пайваст аст. Дар автобуси поёнӣ пуркунии суръат ва трансформатори ҷорӣ ҷойгир карда шудааст. Дастгоҳҳои таъхири пастшиддат ва релеҳои гармӣ мутаносибан дар зер оварда шудаанд. Сохтори маҳсулот дар расми 1 нишон дода шудааст.

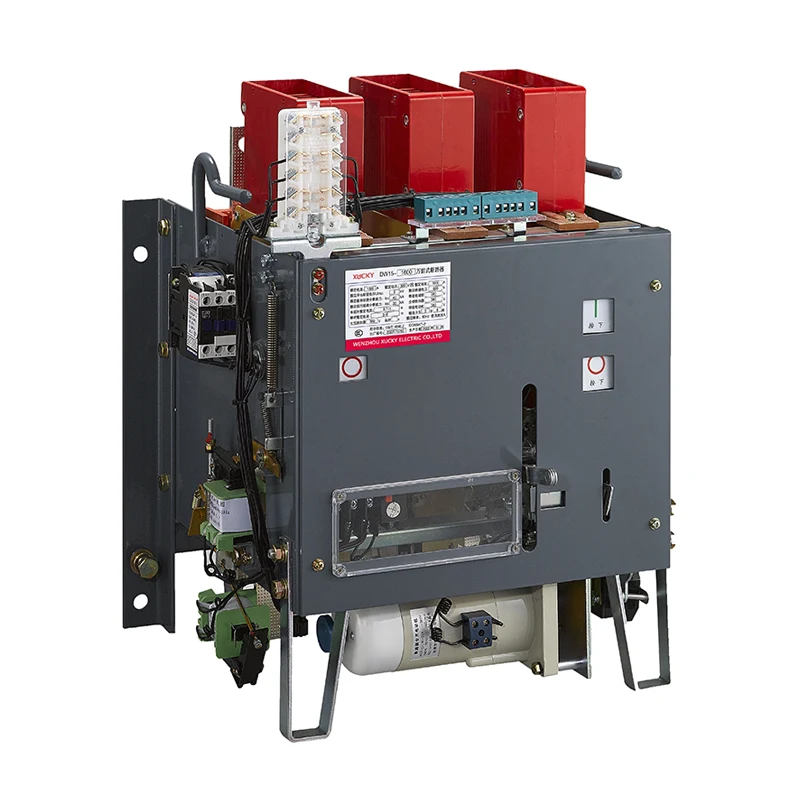

2. DW15-1600, 2500, 4000 Рақамҳои универсалӣ Дар ACB тарҳбандии се-ченака, системаи тамос, механизми корӣ дар чорчӯбаи оҳан насб карда шудаанд. Дар қисми боло системаи хомӯш кардани камон ва дар тарафи рост механизми корӣ мавҷуд аст. Нишондиҳандаҳои "ON", "OFF" ва тугмаҳои дастӣ "кушода", "пошидан" мавҷуданд. Дар тарафи чап бо озодкунии шунт ва озодкунии пасти шиддат муҷаҳҳаз шудааст. Дар автобуси поёнӣ пуркунии суръат ва трансформатори ҷорӣ ҷойгир карда шудааст. Дар поён дастгоххои паст-шиддат ва релехои термикй гузошта шудаанд. Сохтори маҳсулот дар расми 2 нишон дода шудааст.

3. DW15C-200, 400, 630 Обоварашонро ACB барқгиранда. Маҳсулот аз корпуси шикаста (тағир DW15) ва курсии обовар иборат аст. Қатъи ACB бо корди тамоси изолятсия, тамоси динамикии схемаи дугона ва рельи дастгирии тамоси заминӣ муҷаҳҳаз аст. Панелҳои чап ва рости курсии ҷевонҳо, кронштейнҳои алюминий, пойгоҳҳои алоқаи изолятсия, контактҳои статикии дугона, слайдерҳо ва ҷузъҳои дигар. Механизми амалиёти кашидани тела дар поён аз дастаки амалиётӣ, винт ва ғайра иборат аст.

Расми 1: Диаграммаи сохтори шикастани универсалии DW15-200, 400, 630

Расми 2: Диаграммаи сохтори DW15-1600, 2500, 4000 Breaker Air

Андозаи контур ва насб

Тасвири 3: Андозаҳо ва насби DW15-200~630 дар пеши корбурди ҳавоӣ

Тасвири 4: Андозаҳо ва насби дастгоҳи барқии DW15C-200~630

Расми 5: Андоза ва насби DW15-1000~1600 Breaker Air Contact

Расми 6: Андоза ва насби DW15-2500 Breaker Air Breaker

Тасвири 7: Андоза ва насби DW15-4000 Breaker Air
