XUCKY Electric як истеҳсолкунанда ва содиркунандаи пешбари Чин аст, ки ба XUW2-1600 Air Circuit Breaker тахассус дорад. Мо доираи васеи маҳсулот дорем, то эҳтиёҷоти гуногуни мизоҷони худро дар саросари ҷаҳон қонеъ созем. Уҳдадории мо ба сифати олӣ, технологияи инноватсионӣ ва хидматрасонии аълои мизоҷон моро водор мекунад, ки дар соҳаи мо барҷаста шавад.
10,000+ Мизоҷони қаноатманд | Аз ҷониби шабакаи глобалӣ эътимод дорад
Калиди ҳавоӣ (ACB) як дастгоҳи муҳофизати барқӣ мебошад, ки барои изофабориҳо, ноқилҳои кӯтоҳ ва ноқилҳои заминӣ аз ноқилҳои кӯтоҳ ва муҳофизати аз ҳад зиёд асосан дар панели LT дар зерстансия ва панели тақсимоти асосӣ истифода мешавад. Он барои иқтидори баландтари интиқол истифода мешавад.
 |
Калиди ҳавоӣ (ACB) як дастгоҳи муҳофизаткунандаи барқ аст, ки барои аз ҳад зиёд сарборӣ истифода мешавад. Он барои иқтидори баландтари ҷараён истифода мешавад.
Амалиёти пӯшида Ҳангоме ки ACB дар ҳолати пӯшида аст, ҷараён тавассути контактҳои асосии он ҷараён мегирад. Ба ғалтаки пӯшида, ки дастгоҳи электромагнитӣ мебошад, барои бастани барқ барои бастани барқ гиронида мешавад. Вақте ки ғалтаки басташавӣ барқ гирад, он механизми кориро импулс дода, контактҳои асосиро мебандад ва имкон медиҳад ҷараёне, ки аз он мегузарад Амалиёти шикаста Амали қатъкунӣ вақте рух медиҳад, ки дар системаи барқ хатогӣ ё изофаборӣ вуҷуд дорад. Дастгоҳҳои гуногуни муҳофизатӣ, ба монанди релеҳои изофабори гармӣ, релеҳои магнитӣ ё релеҳои электронӣ. ҷараёни ҷараёнро, ки аз занҷир мегузарад, назорат мекунанд. Агар ҷараён аз ҳадди муқарраршуда зиёд бошад, дастгоҳҳои муҳофизатӣ ба чархаи кушода сигнал медиҳанд, ки аз нерӯи барқ бардоштани амалиёти қатъкунӣ Нобудшавии арк Вақте ки ACB кушода мешавад, аз сабаби қатъ шудани ҷараёни ҷорӣ камон ба вуҷуд меояд. Арк ҳарорати баланд ва газҳои иононидашударо ба вуҷуд меорад Барои хомӯш кардани камон, ACB ба ҳавои атроф такя мекунад. Камон ба қубурҳои камон кашида мешавад, ки дар он ҷо ба таъсири хунуккунандаи ҳавои атроф дучор мешавад, ки камон энергияро аз даст медиҳад ва дар ниҳоят хомӯш мешавад. Арк Чутҳо Қуттиҳои камон барои аз нав равона кардани камон ба роҳи идорашаванда тарҳрезӣ шудаанд, онро ба қисмҳои хурдтар тақсим мекунанд ва роҳи онро дароз мекунанд. Қуттиҳои камон як қатор плитаҳо ё қанотҳоро таъмин мекунанд, ки камонро вайрон мекунанд ва нооромиро ба вуҷуд меоранд ва ба зуд ва муассиртар нобудшавии камон кӯмак мекунанд. Баровардани энергия Вақте ки камон хомӯш карда мешавад, баровардани энергия назорат карда мешавад, ки зарари ҷузъҳои барқро кам мекунад.
|

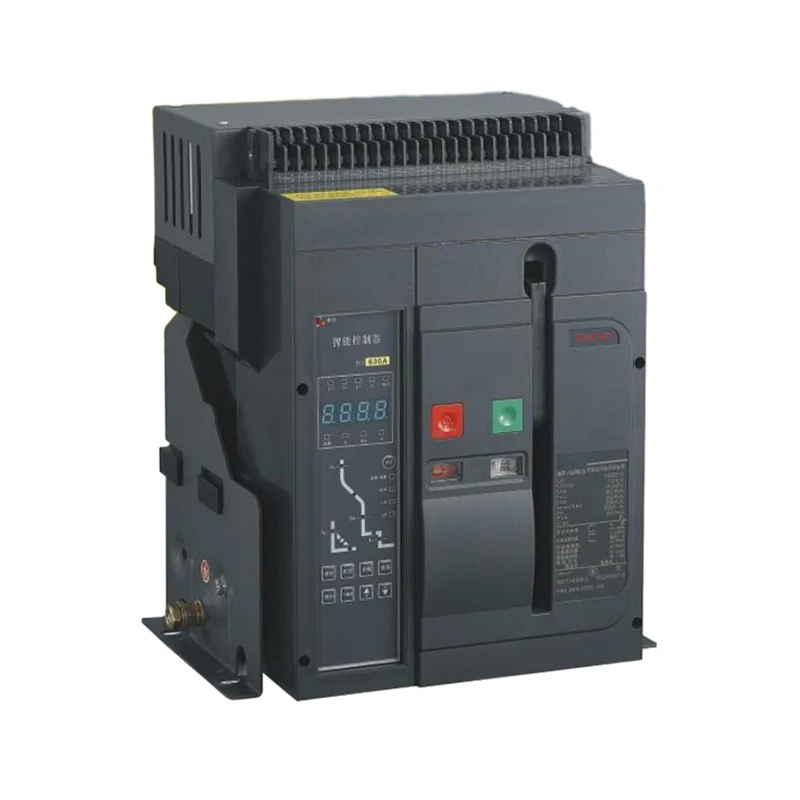

Дар XUW2-1 600 Series интеллектуалӣ сӯзандору ҳавоӣ (минбаъд ҳамчун сӯзандору) барои шабакаҳои тақсимот бо басомади AC 50Hz, шиддати номиналии кории то 690В ва ҷараёни номиналӣ аз 200А то 1600А мувофиқ аст.
Он барои тақсимоти нерӯи барқ ва муҳофизат кардани хатҳо ва таҷҳизоти барқӣ аз изофабори, расиши кӯтоҳ, пастшиддат, ба замин пайваст кардани якфаза (ихроҷ) ва хатогиҳои дигар истифода мешавад. Калиди барқ функсияи муҳофизати оқилона ва муҳофизати дақиқи интихобӣ дорад, метавонад эътимоднокии таъминоти барқро беҳтар созад ва аз қатъшавии нолозими барқ пешгирӣ кунад. Дар ҳамин ҳол, он дорои интерфейси иртиботии навъи кушод аст, ки барои пайвастшавӣ ба фельдбус қулай аст ва метавонад барои чор амалиёти дурдаст барои қонеъ кардани талаботи маркази идоракунӣ ва системаи автоматизатсия истифода шавад. Бо трансформатори мувофиқи ихроҷ ва контролери интеллектуалӣ муҷаҳҳаз шудааст, муҳофизати ихроҷро ба даст овардан мумкин аст.
Калиди барқ функсияи ҷудокунӣ дорад ва бо аломати "_ /x" нишон дода шудааст.
Калиди барқии дорои ҷараёни номиналии кории 630А ва камтар аз он низ метавонад барои изофабори, ноқилҳои кӯтоҳ, талафоти фазаҳо, пастшиддат ва ҳифзи замини муҳаррик дар шабакаи тақсимоти AC 50 (60) Гц, 400В истифода шавад. Дар ҳолати муқаррарӣ, сӯзандору инчунин метавонад барои зуд-зуд иваз кардани схема ва ба кор андохтани муҳаррик хизмат кунад.
Калиди барқ ба GB14048.1-2012 дастгоҳи интиқолдиҳандаи пастшиддат ва дастгоҳи назоратӣ мувофиқ аст-Қисми 1: Қоидаҳои умумӣ; Ва GB14048.2-2008 Таҷҳизоти интиқоли пастшиддат ва дастгоҳи идоракунӣ-Қисми 2: Қатъкунакҳо; GB14048.4-2020 Таҷҳизоти интиқоли пастшиддат ва дастгоҳи идоракунӣ - Қисми 4-1: Контаторҳо ва стартерҳо - Контакторҳои электромеханикӣ ва мотор-стартерҳо (Аз ҷумла муҳофизаткунандаи мотор)
| Модели | XUW2-1600 | ||||||
| Ҷараёни номиналии чаҳорчӯбаи қабати дараҷаи Inm (A) | 1600 | ||||||
| Ҷараёни номиналӣ ln (A) | 200, 400, 500, 630, 800, 1000, 1250, 1600 | ||||||
| Шиддати номиналии корӣ Ue(V) | AC400, AC690 | ||||||
| Басомади корӣ (Гц) | 50Гц/60Гц | ||||||
| Шиддати номиналии изолятсия Ui(V) | 1000 | ||||||
| Шиддати номиналии таҳаммулпазирии таъсир Uimp(кВ) | 12 | ||||||
| Шиддати таҳаммулпазирии басомади барқ U(V)1min | 3500 | ||||||
| Шумораи | 3, 4 | ||||||
| Н-қутби ҷорӣ дар (A) | 100% cln | ||||||
| Категорияро истифода баред | GB14048.2 | B | |||||
| Иқтидори маҳдуди ноқилҳои кӯтоҳ Lcu (kA) (арзиши самаранок) | AC400V | 65 | |||||
| AC690V | 50 | ||||||
| AC400V | 55 | ||||||
| Қобилияти шикастани ноқилҳои кӯтоҳ | AC690v | 42 | |||||
| LCS (kA) (арзиши самаранок) | AC400V | 143 | |||||
| AC690V | 105 | ||||||
| Қобилияти пайвастшавӣ ба ноқилҳои кӯтоҳ | AC400V | 50 | |||||
| AC690v | 42 | ||||||
| Вақти пурраи танаффус (бе таъхири иловагӣ) (MS) | 25 | ||||||
| Вақти басташавӣ (MS) | Максимум 70 | ||||||
| Ҳаёти барқӣ (вақт) | AC400V | ln=200A~630A | 1500 | ||||
| Дар = 800A ~ 1250A | 1000 | ||||||
| Дар = 160 ОА | 800 | ||||||
| AC690v | ln=200A~630A | 100o | |||||
| ln = 80OA ~ 1250A | 650 | ||||||
| лн=1600А | 500 | ||||||
| Ҳаёти механикӣ (вақт) | Нигоҳдории ройгон | 15000 | |||||
| Нигоҳдорӣ дошта бошед | 20000 | ||||||
| Андозаҳо (барои X баландии X амиқ) мм | Навъи собит | 3С | 260×310×240 | Навъи ҷевон | 3С | 275×345×330 | |
| 4С | 330×310×240 | 4С | 345×345×330 | ||||
