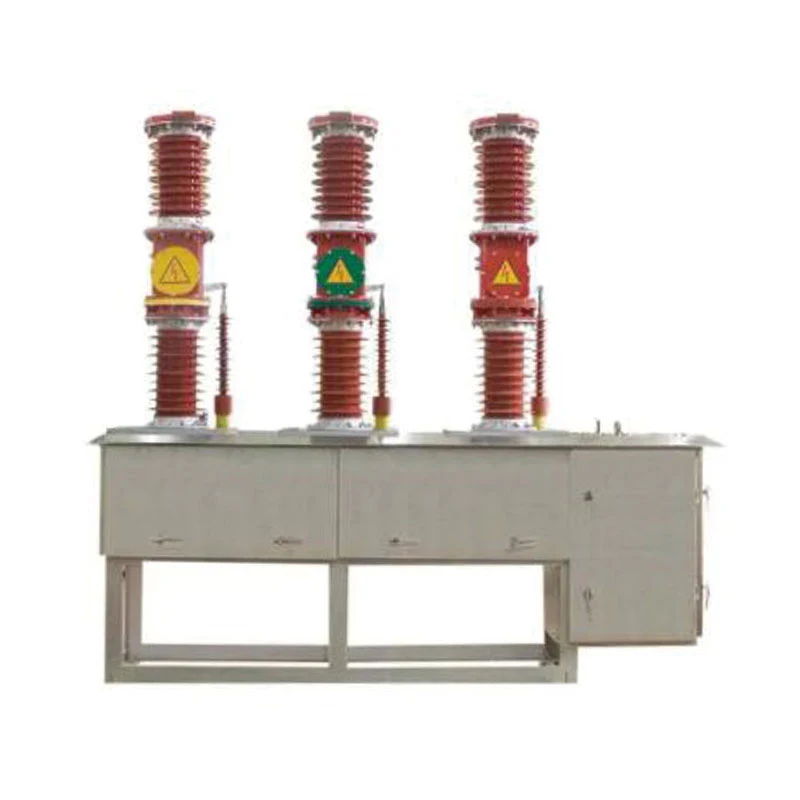

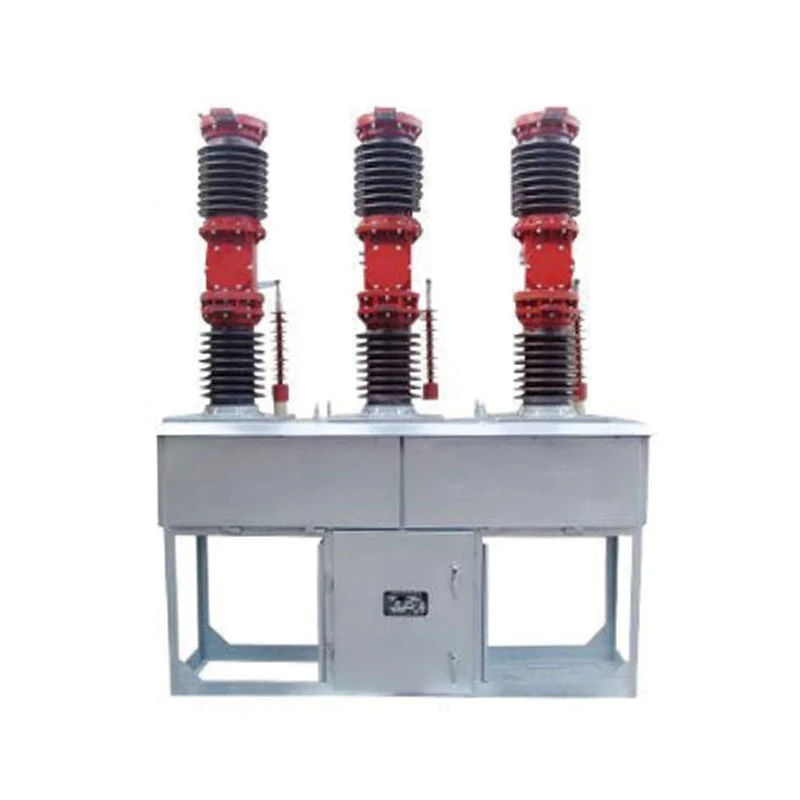

ZW7-40.5 Силсилаи берунии баландшиддати чангкашак шикастани нохия

Силсилаи ZW7-40.5 Таҷҳизоти гузариши беруна 3-марҳилаи AC 50Hz 40.5kV барқгиранда аст.
♦ Тарзи насб: насби таҳкурсӣ;
♦ Механизми кор: механизми кори пружина ва механизми кори электромагнитӣ;
♦ Маводи қутбӣ: резини силикон, сафолӣ;
♦ Татбик: станцияи ёрирасони 33 кВ, станцияи электрики.
♦ Трансформатори ҷорӣ: насби дохили, насби беруна.

Ирсоли дархост

Тавсифи Маҳсулот

XUCKY Electric ҳамчун истеҳсолкунандагон ва таъминкунандагони ZW7-40.5 Силсилаи сӯзишвории берунии вакуумии баландшиддати берунӣ дар Чин зиёда аз 25 сол аст, ки кори трансформатори обдор бо равғани он мувофиқи IEC60076, GB1094, GB/T6451 мебошад. Дар ҳамин ҳол, трансформатори тақсимоти мо бо сифати баланд ва нархи хуб дар Русия, Осиёи Ҷанубӣ, Африқо, Шарқи Наздик ва Амрикои Ҷанубӣ эътибори бузург пайдо кардааст. Мо мутобиқсозӣ ва дастгирии техникӣ медиҳем. Озод ҳис кунед, ки бо мо дар тамос шавед барои нархномаи рақобатпазир ва ҳама дастгирии техникӣ онлайн!

ZW7-40.5 сӯзанаки вакуумии берунии HV як таҷҳизоти гузариши беруна бо 3-марҳилаи AC 50Hz 40.5kV мебошад.

♦ Тарзи насб: насби таҳкурсӣ;

♦ Механизми кор: механизми кори пружина ва механизми электромагнитӣ;

♦ Маводи қутбӣ: резини силикон, сафолӣ;

♦ Татбик: станцияи ёрирасони 33 кВ, станцияи электрики.

♦ Трансформатори ҷорӣ: насби дохили, насби беруна.

Стандартҳои маҳсулот

♦ IEC62271-100 Таҷҳизоти гузариши баландшиддат ва дастгоҳи назоратӣ Қисми 100: Қатъкунакҳои AC

♦ GB1984 Шиддати баландшиддати AC гузаргоҳҳо

♦ GB/T11022 Мушаххасоти умумӣ барои дастгоҳҳои интиқоли баландшиддат ва стандартҳои дастгоҳи назоратӣ

♦ JB/T 3855 Шиддати баланд AC вакуумӣ

♦ DL/T402 Мушаххасоти ҷудокунакҳои баландшиддати AC

Шароити экологӣ

♦ Ҳарорати муҳити зист: -40°C~+40°C;

♦ Баландӣ: <1000м;

♦ Суръати максималии шамол 10 км/соат, суръати ҳадди ақали шамол барои сатҳи муқарраршуда (132/230 кв) 3,2 км/соат аст;

♦ Шиддати зилзила: <8 дарача;

♦ Масофаи ҳадди ақали номиналии ҷараён: 31мм/кВ;

♦ Дарачаи ифлосшавии хаво: Синфи IV.

Параметрҳои асосии техникӣ

Не	Адад		Воҳиди	Арзиш
1	Шиддати номиналӣ		кВ	40.5
e	Сатҳи изолятсия	1 дақ басомади барқ Озмоиши хушк (шиканӣ, байнифаза, ба замин) Озмоиши тар (ба замин, изолятсияи беруна)	кВ	95 85
		Шиддати тобоварии импулси барқ (қуллаи)		185
3	Ҷараёни номиналӣ		A	1250, 1600, 2000, 2500
4	Ҷараёни шикастани ноқилҳои кӯтоҳ		кА	20, 25, 31.5

Не	Адад	Воҳиди	Арзиш
5	Ҷараёни ноқилҳои кӯтоҳи номиналӣ (қула)	кА	50, 63, 80
6	Қуллаи номиналӣ муқовимат ба ҷараёни	кА	50, 63, 80
7	Муқовимати ҷараён дар муддати кӯтоҳ	кА	20, 25, 31.5
8	пайдарпаии фаъолияти номиналӣ		O-0.3S-CO-180S-CO
9	Рақами шикастани ҷараёнҳои ноқилҳои кӯтоҳ	маротиба	20
10	Давомнокии ноқилҳои кӯтоҳ	s	4
11	Вақти танаффус	s	≤0,09
12	Ҳаёти механикӣ	маротиба	10000
13	Бартарафкунандаи вакуумӣ нав истеҳсол шудааст	Заб	≤1,33×10-3
13	Қатъи чангкашак дар давоми 20 соли нигоҳдорӣ	Заб	<6,6×10-2
14	Вазни холиси барқгиранда	кг	800
15	Тозакунии байни алоқаҳои кушода	мм	22±2
16	Бо сафар тамос гиред	мм	4±1
17	Суръати миёнаи кушодани	Бону	1,4-1,7
18	Суръати миёнаи басташавӣ	Бону	0,4-0,7
19	Вақти бозгашти бастани тамос	Бону	≤3
20	Синхронизми байнифазавӣ кушодан ва пӯшидан	Бону	≤2
21	Вақти басташавӣ	Бону	50≤t≤200
22	Вақти кушод	Бону	30≤t≤60
23	Ҳар як фаза муқовимати асосии схемаи DC (муқовимати дохилии CT дохил намешавад)	мΩ	≤100
24	Ғафсӣ маҷмӯӣ тамос динамикӣ ва собит иҷозат ба пӯшидани	мм	3
25	Фишори номиналии тамос	N	2500±200
