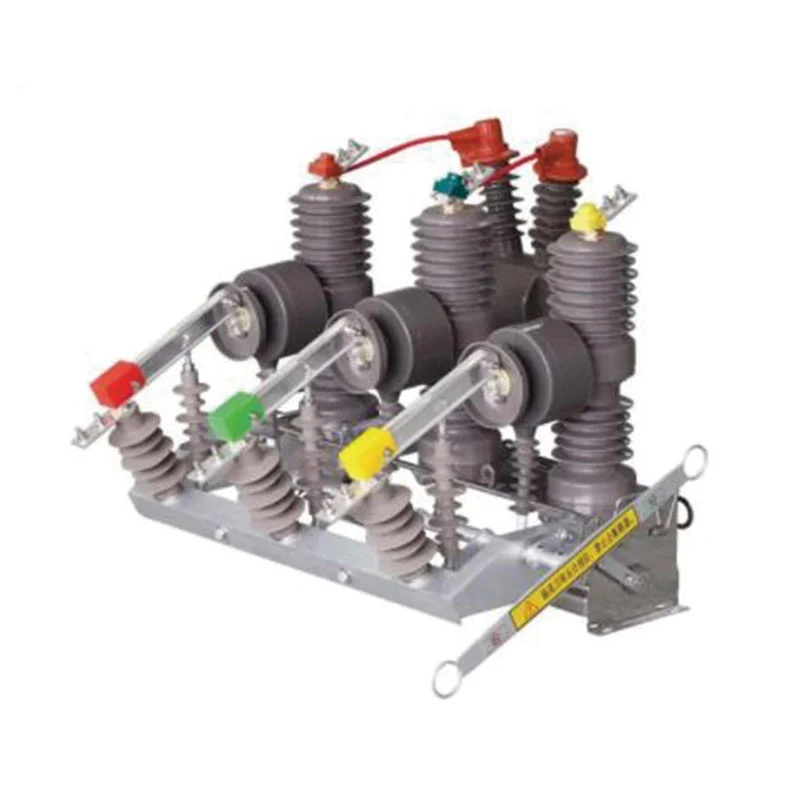

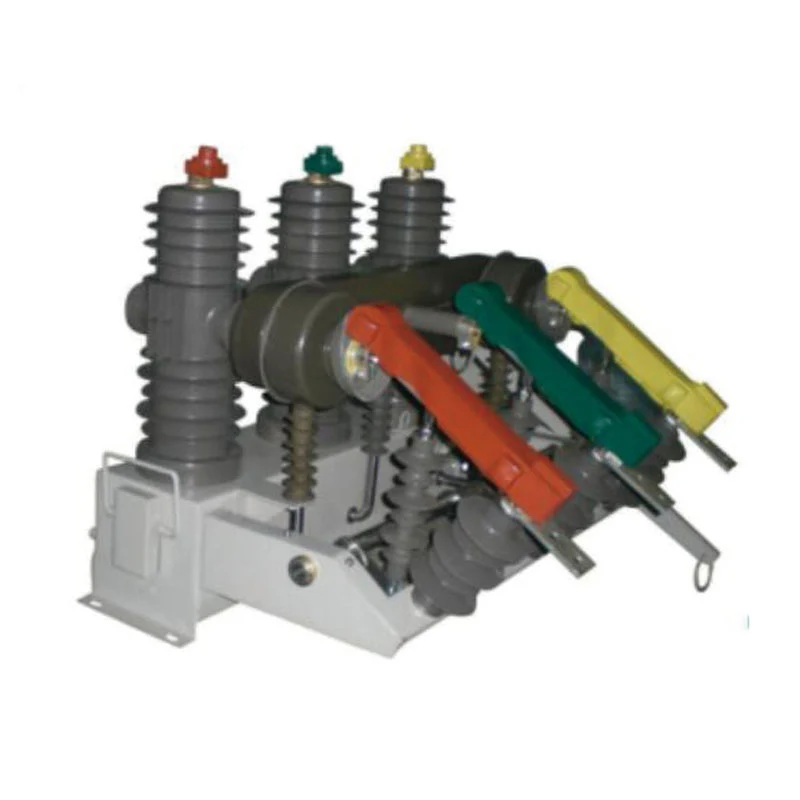

ZW32-12 Дар беруни чангкашак шикаста

ZW32-12 сӯзандоруи берунии вакуумӣ (минбаъд "касли вакуумӣ" номида мешавад) як таҷҳизоти гузариши баландшиддати AC 50 Гц мебошад, ки асосан дар системаи тақсимоти берунии 10 кВ шабакаи деҳот ва шаҳр ҳамчун кушода ё пӯшида истифода мешавад. ҷараёни сарборӣ, ҷараёни изофабори ва ҷараёни ноқилҳои кӯтоҳ, ва инчунин метавонад дар дигар ҷойҳои шабеҳ истифода шавад. ZW32-12 сӯзандоруи берунии вакуумӣ ба GB 1984-2003, IEC62271-100 "Тараққи барқи баландшиддати AC" ва GB / T11022-1999 "Талаботи умумии техникӣ барои стандартҳои таҷҳизоти интиқолдиҳанда ва таҷҳизоти назоратӣ" мувофиқат мекунад.

Ирсоли дархост

Тавсифи Маҳсулот

XUCKY Electric ҳамчун истеҳсолкунандагон ва таъминкунандагони ZW32-12 берунии вакуумӣ дар Чин дар тӯли зиёда аз 25 сол, кори трансформатори обдор бо равғани он мувофиқи IEC60076, GB1094, GB/T6451 мебошад. Дар ҳамин ҳол, трансформатори тақсимоти мо бо сифати баланд ва нархи хуб дар Русия, Осиёи Ҷанубӣ, Африқо, Шарқи Наздик ва Амрикои Ҷанубӣ эътибори бузург пайдо кардааст. Мо мутобиқсозӣ ва дастгирии техникӣ медиҳем. Озод ҳис кунед, ки бо мо дар тамос шавед барои нархномаи рақобатпазир ва ҳама дастгирии техникӣ онлайн!

Шарҳи маҳсулот

ZW32-12 сӯзандоруи берунии вакуумӣ (минбаъд "коммуникатори вакуумӣ") як таҷҳизоти гузариши баландшиддати AC 50 Гц мебошад, ки асосан дар системаи тақсимоти берунии 10 кВ шабакаи деҳот ва шаҳр ҳамчун кушода ё пӯшида истифода мешавад. ҷараёни сарборӣ, ҷараёни изофабори ва ҷараёни ноқилҳои кӯтоҳ, ва инчунин метавонад дар дигар ҷойҳои шабеҳ истифода шавад. ZW32-12 сӯзандоруи берунии вакуумӣ ба GB 1984-2003, IEC62271-100 "Тараққи барқи баландшиддати AC" ва GB / T11022-1999 "Талаботи умумии техникӣ барои стандартҳои гузаргоҳҳои баландшиддат ва таҷҳизоти назоратӣ" мувофиқат мекунад.

Модел ва маънои

Ҳолати муқаррарии муҳити зист

1. Ҳарорати ҳавои муҳити зист: -40 ° C ~ + 40 ° C;

2. Баландӣ: на бештар аз 2000м;

3. Ҳавои муҳитро чанг, дуд, газҳои зангзананда, буғ ё тумани намак ифлос кардан мумкин аст;

4. Суръати шамол аз 34м/с зиёд нест (ба 700Па дар сатхи силиндрї баробар аст);

5. Вибрация ё ҳаракати замин аз дастгоҳи коммутатсионӣ ва таҷҳизоти идоракунӣ ночиз аст;

6. Дараҷаи ифлосшавӣ: дараҷаи III;

7. Рақамкунаки вакуумии берунӣ метавонад дар шароити муқаррарии истифода аз қоидаҳои дар боло зикршуда истифода шавад. Дар айни замон, корбар бояд бо истеҳсолкунанда машварат кунад ва андешаи якхела гирад.

8. Агар аз шароити муқаррарии истифодаи дар боло зикршуда зиёд бошад, корбар бо истеҳсолкунанда гуфтушунид мекунад.

Хусусиятҳои сохтор

1. Шикананда сохтори пости семарҳиларо истифода мебарад, ки иҷрои шикастани он устувор ва боэътимод аст. Он хатари сӯзиш ва таркиш надорад. Он ба нигоҳубин ниёз надорад. Он инчунин ҳаҷми хурд, вазни сабук ва мӯҳлати хизмати дароз ва ғайра дорад.

2. Дар шикастан истифода конструксияи пурра пӯшида, аз ин рӯ, гузариши ҳавои он хуб аст, ки ба беҳтар намудани намнокӣ намнокӣ ва намнок-далели намнок мусоидат мекунад. Махсусан, он барои минтақаҳои сахт сард ва намнок мувофиқ аст.

3. Сутуни ва се марҳилаи трансформатори ҷорӣ қабул воридоти берунӣ сахти гарминигоҳдорӣ resin epoxy, resin epoxy ё дарунӣ аутсорсинги органикӣ кремний резинӣ гарминигоҳдорӣ сахти; Муқовимат ба ҳарорати баланд ва паст, муқовимати ултрабунафш, муқовимати пиршавӣ ва ғайра.

4. Механизми амалиётӣ миниатюризатсияи механизми амалиётии баҳорро қабул мекунад, қувваи муҳаррики нигоҳдории энергия хурд аст, нуқтаҳои пӯшидани истеъмоли ками энергия; Интиқол бо истифода аз реҷаи интиқоли воқеии ҳаракат, миқдори ками қисмҳои ҷузъӣ, эътимоднокии баланд. Механизми кор дар назди муассисаҳои минтақавӣ мӯҳр гузоред, мушкилоти механизми коррозияро ҳал кунед, эътимоднокии муассисаҳоро такмил диҳед.

5. Фурӯзон ва хомӯш кардани шикаста метавонад тавассути амалиёти дастӣ ё барқӣ ва идоракунии дурдаст анҷом дода шавад. Он метавонад ба тақсимоти автоматии барқ дар якҷоягӣ бо контроллер расад. Он инчунин метавонад як мошини тасодуфӣ ва мошини сегментро бо контролери тасодуфӣ ташкил диҳад.

6. Дар шикастани мумкин аст бо ду-марҳилаи ё се-фаза CT, ҳифзи худкор хомӯш барои аз ҳад зиёд таъминот ва контролери интеллектуалӣ барои таҳлили иттилоот насб. Мувофиқи талаботи муштариён, он инчунин метавонад бо ченкунии CT насб карда шавад.

7. Калиди изолятсияро бо гардонандаи сефазавии тандемӣ барои шикаста насб кардан мумкин аст. Он ҳангоми хомӯш будани гузаргоҳи изолятсия шикасти равшани намоён дорад ва дорои дастгоҳи ба ҳамбастагии зидди корношоямии байни корпуси вакуумии берунӣ мебошад. Ҳангоме ки гузаргоҳи вакууми берунӣ дар ҳолати пӯшида қарор дорад, калиди изолятсияро кушода ва пӯшидан мумкин нест; дастгоҳи вакууми беруна танҳо ҳангоми пурра пӯшида ё кушода шудани корди изолятсия кор кардан мумкин аст. Пост изоляттори боздошткунанда насб карда шудааст. Нигоҳдорӣ осон ва бехатар аст.

1. Параметрхои асосии техникй

Не.	Ном		Воҳиди	Маълумот
1	Шиддати номиналӣ		кВ	12
2	Дараҷаи изолятсия	Басомади барқ тобовар шиддат (1min)	кВ	42
2	Дараҷаи изолятсия	Импулси барқ ба шиддат тобовар аст	кВ	75
3	Басомади номиналӣ		Hz	50
4	Ҷараёни номиналӣ		A	630, 1250
5	Ҷараёни номиналии шикаста		кА	12.5, 16, 20
6	Ҷараёни ноқилҳои кӯтоҳи номиналӣ (Қуллаи)		кА	31.5, 40, 50
7	Қуллаи номиналӣ муқовимат ба ҷараёни		кА	31.5, 40, 50
8	Муқовимати ҷараён дар муддати кӯтоҳ		кА	12.5, 16, 20
9	Давомнокии ноқилҳои кӯтоҳ		s	4
10	Вақти шикастани ҷараёни ноқилҳои кӯтоҳ		маротиба	30
11	пайдарпаии амалиёти номиналӣ			O-0.3s-CO-180s-CO
12	Муқовимати механикӣ		маротиба	10000
13	Ҷараёни номиналии барориши аз ҳад зиёд		A	5
14	занҷири миёна 1min басомади қувваи барқ тоб додан ба шиддат		V	2000
15	Ғафсии фарсудашавии алоқаҳои собит ва ҳаракаткунанда иҷозат дода шудааст		мм	3
16	Вазн		кг	103/138 (бо изолятор)

2. Параметри танзими монтажи барқгиранда

Не.	Ном		Воҳиди	Маълумот
1	Бо сафар тамос гиред		мм	2±0,5
2	Тозакунии байни алоқаҳои кушода		мм	9±1
3	Суръати миёнаи басташавӣ		Бону	0,6±0,2
4	Суръати миёнаи кушодани		Бону	1,2±0,2
5	Вақти интиқоли тамос ҳангоми пӯшидан		Бону	≤2
6	Синхронизми бастани алоқаҳои се марҳила		Бону	≤2
7	Синхронизми кушодани тамосҳои се марҳила		Бону	≤2
8	Муқовимати асосии схемаи ҳар як фаза	бе изолятор	мΩ	<80
8	Муқовимати асосии схемаи ҳар як фаза	бо изолятор	мΩ	<130
9	Масофаи марказӣ байни сутунҳо		мм	280~340

3. Параметрҳои асосии техникии механизми кори пружинаи CTB

Не.	Ном	Шиддати номиналӣ (V)	Ҷараёни номиналӣ (A)	Диапазони муқаррарии амалиёт
1	Кабели кушода	DC24	7	Қатъи боэътимод дар шиддати номиналии DC65% ё AC85% ~ 120%, агар шиддати номиналӣ аз 30% камтар бошад, наметавонад хомӯш шавад
		DC110	5
		DC220	1.8
		AC220	3.5
2	Кабели пӯшида	DC24	7	Қатъи боэътимод дар шиддати номиналии DC80% ё AC85% ~ 110%
		DC110	5
		DC220	1.8
		AC220	3.5
3	Катанчаи аз ҳад зиёди ҷараён	5		Бесафар бо 90% ҷорӣ, метавонад бо 110% ҷараёни номиналӣ сафар кунад
4	Мотор пуркунанда	Шиддати номиналӣ: DC/AC220V Қувваи номиналӣ: 40W		Фаъолияти боэътимод дар шиддати номиналӣ 85% ~ 110
5	Вақти пуркунии барқ	<10с

4. Қисмати гузаргоҳи изолятсияи берунии ZW32 бо гузариши изолятсия, ба ғайр аз қонеъ кардани талаботи ҷадвали 1, Ҷадвали 2, қисми гузариши изолятсия низ бояд ба талаботи ҷадвали 4 ҷавобгӯ бошад.

Не.	Ном		Воҳиди	Маълумот
1	Шиддати номиналӣ		кВ	12
2	Дараҷаи изолятсия	Басомади барқ тобовар шиддат (1min)	кВ	42
2	Дараҷаи изолятсия	Импулси барқ ба шиддат тобовар аст	кВ	75
3	4s баҳои кӯтоҳмуддат муқовимат ҷорӣ		A	20
4	Моменти амалиёти дастӣ		Н·м	≤200
5	Ҷойгиркунии мавқеи корди тамос		мм	2
6	Масофаи шикастани изолятсия		мм	≥200
7	Масофаи изолятсия аз қисми ноқил то замин		мм	≥200

Принсипи амалиёт

1. Принципи кори механизми дастй

■ Амалиёти басташавӣ: аввал дастаки нигоҳдории энергияро кашед, то энергия захира кунед ва моменти истифодашаванда аз хурд ба калон меафзояд. Вақте ки пружинаи пӯшида аз лаҳзаи миёна мегузарад, пружинаи пӯшида энергия мебарорад, ки системаи нигаҳдории энергияро ба гардиши муқобили ақрабаки соат водор мекунад ва бозуро ба гардиш бармеангезад. Шакли гардонандаи барқи берунии вакуумиро мепӯшонад ва дар айни замон бозуи ҷудошуда ним чоҳи кушодаро мегирад, то дар ҳолати пӯшида бошад. Вақте ки механизм дар ҳолати пӯшида аст, камера ва гилеми чоҳи гардишкунанда ҷудо карда мешавад ва механизмро дубора пӯшидан мумкин нест.

■ Амалиёти кушоӣ: Пас аз баста шудани шикастан, дастаки кушодаро кашед ё вақте ки ҷараён аз арзиши муқаррарии дастгоҳи зидди шиддат зиёд мешавад, чархи аз ҳад зиёд ҷараён мегирад, ҳарду гардиши тормозро ним меҳвар мекунанд, бозуи кушодаро мекушояд. , ва асои интиқоли барқро дар зери гардонандаи пружа мекушояд.

2. Принсипи механизми мотор

■ Амалиёти нигоҳдории энергия: кашидани дастаки нигоҳдории энергия ё муҳаррики нигоҳдории энергия чарх мезанад, камера дар зери фишанги гардонанда гардиш мекунад ва пружинаи пӯшида тадриҷан дароз карда мешавад. Пас аз гузаштани пружина камера аз ҷониби узви ҷойгиркунӣ нигоҳ дошта мешавад ва дигар чарх намезанад. Дар омодагӣ ба ҳолати пӯшида; дар айни замон камера ва вали двигатель аз кор холй карда мешавад, то ки механизм боз энергияро захира карда на-тавонад.

■ Амалиёти басташавӣ: Пас аз анҷоми захираи энергия, дастаки пӯшидани дастиро кашед ё ба чархаи пӯшида шиддат гузоред, то чоҳи ними пӯшида гардиш кунад. Дасти пӯшида ва чоҳи нимаи пӯшида кушода мешаванд ва пружинаи пӯшида энергияро барои рондани чоҳи интиқол ҷудо мекунад. Растанкунаки вакууми берунӣ баста ва пружинаи кушода нигоҳ дошта мешавад. Вақте ки механизм дар ҳолати пӯшида аст, амалиёти захиракунии энергия дубора иҷро карда мешавад ва пружинаи пӯшида боз дароз карда мешавад. Пас аз он ки пружина аз мобайн мегузарад, чохи нимпушанда бо асбоби ба хамдигар печида мешавад, то ки механизми тормоз тасодуфан баста шавад. Дар ҳолати пӯшидаи нигоҳдории энергия, механизм дар ҳолати бозсозӣ қарор дорад, ки метавонад амалиёти дубора бастани "O-0.3S-CO" -ро ба даст орад.

Амалиёти кушодан: Пас аз баста шудани сӯзанаки вакууми беруна, дастаки зердарвоза кашида мешавад ё ба кати зердарвоза шиддат татбиқ карда мешавад ё чархаи аз ҳад зиёд ҷорӣ карда мешавад, вақте ки ҷараёни хат аз арзиши муқарраршудаи анти -дастгоҳи пуршиддати ҷорӣ, ба тавре ки зер-дарвоза бо як чоҳи ним гардиш ва кушода мешавад. Даст озод карда мешавад ва фишанги интиқол аз ҷониби пружинаи кушода кушода мешавад, то сӯзанаки вакууми беруниро кушояд.

Эзоҳ: Ғарби аз ҳад зиёди механизми корӣ системаи кори кӯтоҳмуддат аст ва онро барои муддати тӯлонӣ истифода бурдан мумкин нест.

Муҳофизати аз ҳад зиёди ҷараён ва механизми идоракунӣ диаграммаи схематикии барқии шикаста, ки дар расм нишон дода шудааст

3. (Эзоҳ: Дар асоси диаграммаи пайвасти дуюмдараҷаи барқгиранда)

Андозаи контур ва насб

1. Андозаи контури барқгиранда (бе КТ)

2. Андозаи контури барқгиранда (бо КТ)

3. Андозаи контури барқгиранда (бо КТ) бо изолятор

4. Андозаи контури барқгиранда (бе КТ) бо изолятор

5. Андозаи сӯрохи васлкунаки барқгиранда (бе КТ) бо изолятор

6. Андозаи сӯрохи васлкунии дастгоҳи барқгиранда (КТ) бо изолятор

7. Диаграммаи монтажи монтажи автомат

Насб ва нигоҳдорӣ

1. Оператор бояд фаҳмиши пешакӣ оид ба иҷрои маҳсулот, насб ва танзим ва дониши нигоҳдорӣ дошта бошад. Он бояд мушкилотро ҳангоми кор сабт кунад ва ҳангоми зарурат истеҳсолкунандаро огоҳ кунад.

2. Пеш аз насбкунаки вакуумӣ дар беруни бино бояд аз назар гузаронида шавад. Санҷед, ки остини изолятсия вайрон шудааст, оё дар нишонаи кушода-пӯшидан ва нигоҳдорӣ ягон ихроҷ мавҷуд аст, оё қуттӣ деформатсия шудааст ё не. Пас аз азназаргузаронӣ маҳсулот бояд дар постҳои болотар аз 4 м насб карда шавад. Вақте ки дастгоҳи ҷудокунанда бо изолятор насб карда мешавад, дурустии дастгоҳи механикии байни изолятор ва шикастан бояд бодиққат тафтиш карда шавад.

3. Пеш аз он ки маҳсулот ба кор андохта шавад, бодиққат тафтиш кунед, ки оё шиддати номиналӣ ва ҷараёни номиналии ҳар як элементи корӣ ба вазъияти воқеӣ мувофиқат мекунад. Механизм барои тафтиш кардани дурустии ҳаракатҳо истифода мешавад.

4. Дар вакти азназаргузаронии завод параметрхои тачхизоти автоматй танзим карда шудаанд. Истифодабарандагон маҷбур нестанд, ки мошинро барои санҷиш даргиранд. Пас аз он ки санҷиши шиддати тобовар мувофиқи талабот анҷом дода мешавад, онҳо метавонанд насб карда шаванд.

5. Дар беруни барқгиранда вакууми мумкин аст аз ҷониби як сутуни ё дукарата сохта. Штангакунакхо бояд дар чорчубахои махсуси пулодй хамвор ва мустахкам васл карда шаванд.

6. Маҳсулот мунтазам тафтиш карда мешавад, то он ки кори дастгоҳи барқгиранда муқаррарӣ аст ё не. Барои ҷудокунаки вакууми беруна бо изолятор, изолятор дар як сол ду маротиба тафтиш карда мешавад ва тафтиш карда мешавад, ки оё амали ба ҳамбастагии механикии байни изолятор ва сӯзанакҳо муқаррарӣ аст ва ба қисмҳои ҳаракаткунанда каме равған ворид карда мешавад.

Интиқол, қабул ва нигоҳдорӣ

■ Наклиёт

Ҳангоми интиқол, тамоми маҳсулот бояд дар қуттии пӯшида бастабандӣ карда шавад, то ислоҳ карда шавад. Дар раванди интиқол ҳеҷ гуна гардиш ва чархиш набояд сурат гирад. Ҳангоми бардоштани корпуси сӯзанаки вакууми беруна, чор ҳалқаи ба қуттӣ пайвастшуда силиндраи изолятсияи эпоксидиро мустақиман бурда наметавонанд. Ҳангоме ки сӯзанаки вакууми беруна бо изолятор, маркази вазнинӣ ба паҳлӯи калиди изолятсия моил аст ва онро ҳангоми бардоштан оҳиста иҷро кардан лозим аст.

■ Кабул

Истифодабаранда пас аз гирифтани рахнакунаки вакууми берунӣ бояд корҳои зерини қабулро анҷом диҳад:

1) Санҷед, ки бастабандӣ вайрон шудааст ё не;

2) Санҷед, ки оё ҳуҷҷатҳо ва лавозимот мувофиқи рӯйхати бастабандии маҳсулот пурраанд;

3) Параметрҳои техникиро дар лавҳаи сӯрохии берунии вакуумӣ тафтиш кунед ва сертификати маҳсулот ба талаботи фармоиш мувофиқат мекунад.

■ Захира

Шаклкунаки вакууми берунӣ бояд дар як ҳуҷраи хушк, вентилятсияшуда, намнокӣ, ба зарба ва зидди зараровари гази инфилтратсия нигоҳ дошта шавад. Санҷед, ки оё муҳити зист ба талабот мувофиқат мекунад, агар нигоҳдории дарозмуддат. Бастабандӣ, кушодан ва нигоҳдорӣ бояд дар як ҳуҷраи хушк анҷом дода шавад ва тафтиш кунед, ки маҳсулот ва ҷузъҳо пурра ва мувофиқанд.

Камбудиҳои умумӣ ва ҳалли мушкилот

Не.	Падидаи нокомӣ	Сабаби нокомӣ	Мушкилкушо
1	Механизми корӣ энергияро нигоҳ дошта наметавонад	1. Пушти захиракунандаи энергия дар ҳолати захираи энергия қарор дорад; 2. Муҳаррики нигоҳдории энергия таъминоти барқ надорад; 3. Вақте ки механизми корӣ дастӣ аст, барқгиранда дар ҳолати пӯшида аст.	1. Маҳками барқгиранда; 2. Санҷед, ки пайвасти барқ дуруст аст ва ба қувваи барқ пайваст шавед. 3. Кушодани барқ.
2	пӯшидан мумкин нест	1. Калиди барқ дар ҳолати энергияи нигоҳдорӣ нест. 2. Аллакай дар ҳолати пӯшида; 3. Ҳокимияти назоратӣ вуҷуд надорад.	1. Захираи энергия; 2. Кушодани барқ; 3. Санҷед, ки оё пайвасти барқи идоракунӣ дуруст аст ва қувваи барқро пайваст кунед.
3	Кушодан мумкин нест	1. Катраи кушода энергия дода нашудааст; 2. Дар ҳолати кушод қарор дошт;	1. Манбаи барқро пайваст кунед; 2. Калиди барқро пӯшед.
4	Калиди изолятсия дуруст кушода ва пӯшида намешавад	Шикананда дар ҳолати пӯшида аст ва қулф озод нашудааст.	Қулфкунакро кушоед ва қулфро озод кунед
5	Муҳофизати аз ҳад зиёд вуҷуд надорад	1. Таносуби КТ хеле калон аст; 2. Штангакунак бо трансформаторхои чараён таъмин карда нашудааст.	1. Таносуби мувофиқро ба қувваи хат интихоб кунед; 2. Конфигуратсияи КТ-ро дар рахнакунанда аз нав танзим кунед.
