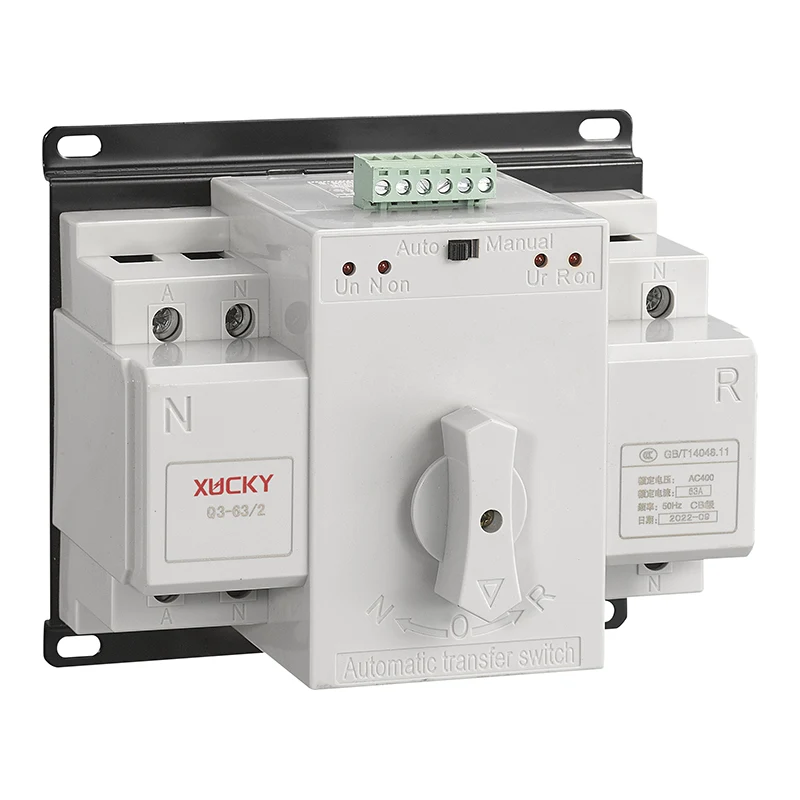

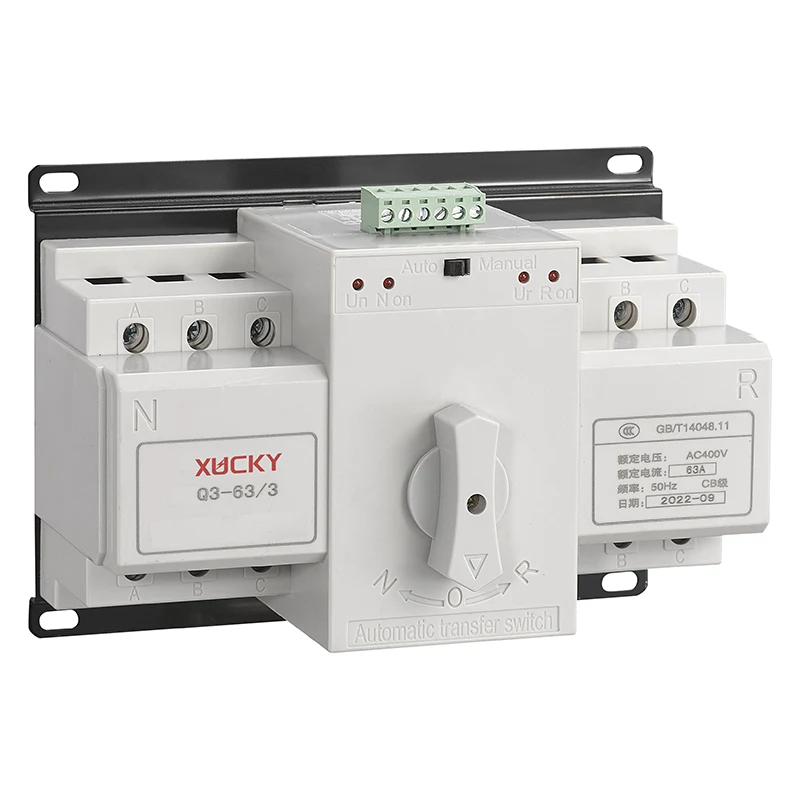

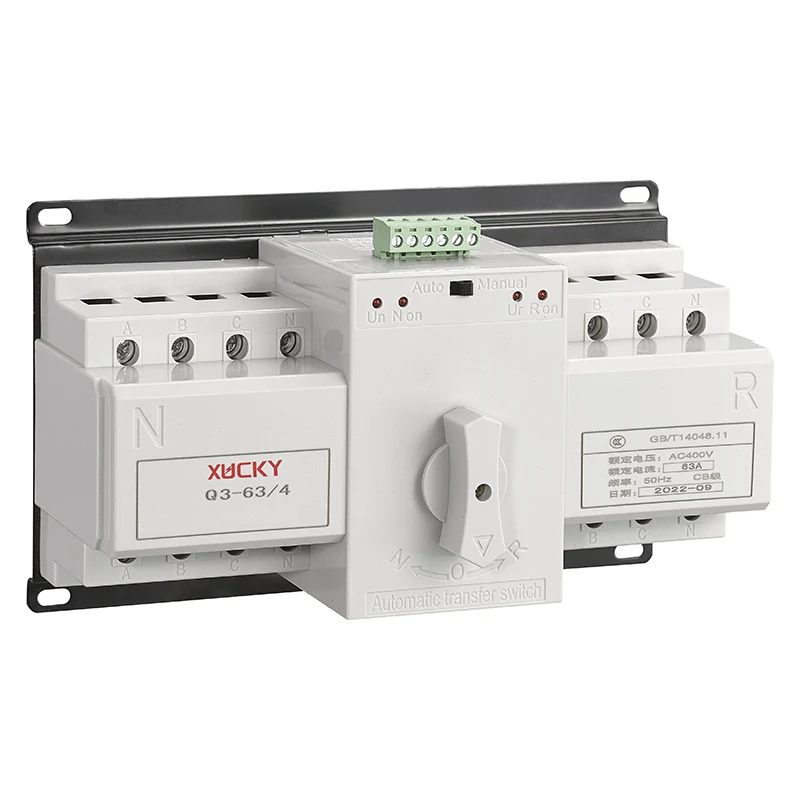

Q3 Калиди интиқоли худкор

Доираи татбиқ

Q3 Гузариши худкори интиқол (минбаъд ATS номида мешавад), он барои системаи таъмини қувваи барқи AC 50 Гц, шиддати номиналии f 400 В, ҷараёни номиналии 63А ва камтар мувофиқ аст. Интихоб ва табдили байни ду таъминоти барқ ​​мувофиқи ниёзҳо. ATS дорои функсияҳои муҳофизат аз сарбории изофӣ, расиши кӯтоҳ, пастшиддат, инчунин функсияҳои сӯхтор, шикастани дукарата ва сигнали пӯшидани баромад дорад. Махсусан ба хатҳои рӯшноӣ дар биноҳои маъмурӣ, марказҳои савдо, бонкҳо, биноҳои баландошёна ва дигар ҷойҳое, ки эҳтиёҷоти оташ доранд, дахл дорад.

Q3 Гузариши худкори интиқол бо стандарти GB / T14048.11 мувофиқ аст.

Моделҳо ва мушаххасот

Шароити муқаррарии кор ва шароити насб

● Баландии макони насб набояд аз 2000 м зиёд бошад.

● Ҳарорати ҳавои муҳити зист

Ҳарорати ҳаво аз ҳадди болоӣ зиёд нест +40 ℃; ҳарорати миёнаи ҳаво дар давоми 24 соат +35 ° C зиёд нест. Ҳадди поёнии ҳарорати ҳавои муҳити зист на камтар аз -5 ℃ аст.

● Шароити атмосфера

○ Намӣ

Дар ҳарорати максималии +40 ℃, намии нисбии ҳаво камтар аз 50% аст, намӣ баландтари нисбӣ дар ҳарорати паст иҷозат дода мешавад, масалан, то 90% дар 20 ℃. Барои геле, ки аз сабаби тағирёбии намӣ баъзан тавлид мешавад, бояд чораҳои махсус андешида шаванд.

○ Дараҷаи ифлосшавӣ: 3

● Шартҳои насб

Installed in the place without shock and invasion of rain and snow ; the upper terminal connect to the power side, the lowr terminal connect to the load side; the inclination between products and vertical plane is not more than 5°.

● Категорияи насб: Ⅲ

● Майдони магнитии беруна дар наздикии макони насбкунӣ аз майдони геомагнитӣ дар ҳама гуна самт 5 маротиба зиёд нест.

Параметри техникӣ

Параметрҳои асосии Гузариши худкори Q3 ба ҷадвали 1 нигаред

Параметрҳои асосии навъи терминал ва навъи интеллектуалии Гузариши автоматии интиқоли Q3 дар ҷадвали 2

Андозаҳои контур ва насб

Насбкунӣ

Сими пайвастшавӣ (кабел) барои АТС аз сими мисии изолятсияшудаи поливинилхлориди (ПВХ) як ядроӣ ё бари миси ба он баробар истифода мешавад, майдони секция мувофиқи ҷадвали 4 интихоб карда мешавад.

Диаграммаи васлкунии АТС

Диаграммаи васлкунии коммутатори чор-қутб

Диаграммаи васлкунии коммутатори се-қутбӣ

Диаграммаи пайвасткунии терминалҳои баромади ATS

Диаграммаи сими терминалҳои баромади навъи commom

Диаграммаи ноқилҳои терминалҳои баромади навъи интеллектуалӣ

Маълумот дар бораи фармоиш

Истифодабарандагон бояд ҳангоми фармоиш нишон диҳанд:

7.1 Ном ва навъи Калиди интиқоли автоматии Q3;

7.2 Ҷараёни номиналии (A) Гузариши автоматии интиқоли Q3;

7.3 Сутунҳо (чорқутбӣ, АТС системаи сефазавии чор сим аст, вақте ки фармоишгар нишон намедиҳад);

7.4 Навъи назоратчии Q3 Гузариш автоматӣ;

7.5 Миқдор.

7.6 Талаботи муштарӣ барои микросхемаҳои микросхемаҳои DZ47 ё C65

Масалан: фармоиш додани Q3 Гузариш автоматии интиқол, се-қутб, ҷорӣ номиналии 6A, навъи умумӣ, шумораи 100 адад. Метавон чунин навишт: Q3-63 / 3P 6A 50 адад.

Калиди интиқоли автоматии Q3, чор қутбӣ, ҷараёни номиналии 63A, навъи интеллектуалӣ, микросхемаҳои миниётуравӣ 50 навъи DZ47D-ро талаб мекунад. Метавон чунин навишт: Q3-63 / 4P 63A DZ47D 100 адад.
