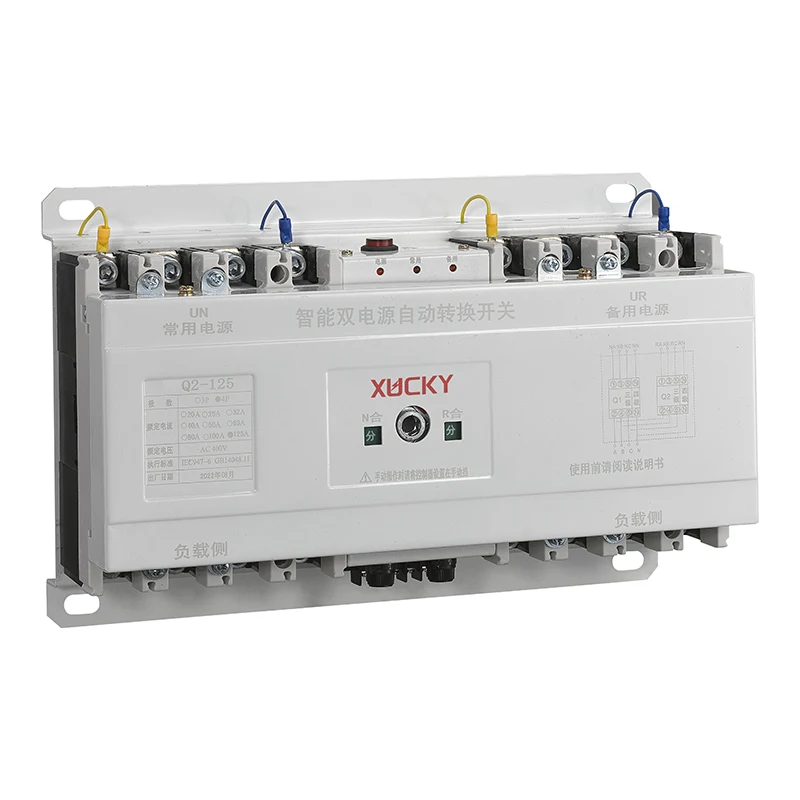

Q2 Калиди интиқоли худкор

Ин гузаргоҳи интиқоли хона ба стандарти GB / T14048.11-2005 "дастгоҳҳои интиқоли барқи пастшиддат ва дастгоҳи назоратӣ - таҷҳизоти интиқоли автоматии интиқол" мувофиқат мекунад. Ин сатҳи барқии маҳсулот дараҷаи CB мебошад.

Моделҳо ва мушаххасот

Шароити муътадили кор

● Ҳарорати ҳавои муҳити зист: -5℃~+40℃, ва ҳарорати миёна дар 24h камтар аз +35℃;

● Намнокии нисбии атмосфера дар ҳарорати ҳавои +40℃ аз 50% зиёд нест, дар ҳарорати паст намии нисбии баландтар аст. Рутубати миёнаи максималии нисбии намноктарин моҳи намӣ 90% аст, дар ҳоле ки ҳарорати миёнаи ҳадди ақали ин моҳ +25℃ аст. Конденсацияи сатхи махсулот дар натичаи тагьир ёфтани хароратро ба назар гирифта;

● Баландии макони насб на бештар аз 2000 м;

● Категорияи насб: IV;

● Ин гузаргоҳи ATS бояд дар ҷойе бидуни ларзиш, зарба ва зангзании шадид насб карда шавад;

● Категорияро истифода баред: A;

● Вақте ки шартҳои дар боло овардашуда иҷро намешаванд, бояд аз ҷониби корбар ва истеҳсолкунанда тавассути машварат ҳал карда шаванд.

Сохтори асосӣ

Калиди интиқоли худкори Q2 асосан аз ноқили барқи табдили барқ ​​иборат аст, кори коммутатор дорои се мавқеи мавқеъ барои интихоб кардани корбар аст: пӯшидани қувваи умумӣ (N), кушодашавии дукарата, пӯшидани қувваи интизорӣ (R), гузаргоҳи интиқоли хона андозаи хурд дорад. , вазни сабук, кори устувор, осон ба истифода ва ғайра.

Насб ва истифода

Ҳангоми васл кардани сим, таъминоти умумии барқ ​​N бояд ба ҷудокунаки умумии QN пайваст карда шавад ва таъминоти барқи интизорӣ R бояд ба ҷудокунаки QR пайваст карда шавад. Ҳангоме ки QN ва QR ноқилҳои чор-симӣ мебошанд, режими пайвастшавӣ мувофиқи диаграммаи ноқилҳо, 1, 3, 5-и QN ва QR терминалҳои сефазаӣ (A, B, C) мебошанд, 7 хати сифр аст. (N) терминали вуруд, 8 терминали баромади хати сифр аст. Агар муҳаррики барқи се қутбӣ бошад, зарур аст, ки хати сифрии NN-и манбаи барқи умумӣ (N) ва хати сифрии NR манбаи барқи интизорӣ (R) бояд ба се қутбҳои махсус пайваст карда шаванд. терминали хати сифр KG. Амалиёти мушаххас ба диаграммаи пайвастшавӣ нигаред. Таъмини қувваи барқи дугонаи Калиди барқ ​​контролери автоматии хати вуруди A-фаза ва хати сифрии N-и ноқилҳои QN ва QR -ро мегирад, агар сӯзандоруи се қутба истифода шавад, бояд ба хати сифрии NN ва NR пайваст карда шавад, се қутби бахшидашуда. терминали сифрӣ дар байни ду ҷудокунак ҷойгир аст, дар васлкунӣ ва ноқилҳои гузаргоҳи барқии худкор, хати контроли маҳаллиро, ки ба терминали даромадгоҳи барқ ​​​​пайваст карда шудааст, фаромӯш накунед, шикастан ё ноқилҳои кӯтоҳ надошта бошед.

Андозаҳои насб

Параметри техникӣ

Истифодаи амалиёт

Новобаста аз он ки таъминоти барқи умумӣ ва шиддати таъминоти барқи интизорӣ, ҳарду метавонанд амалиёти дастӣ истифода баранд. Ҳангоми амалиёти дастӣ, тугмаи дастӣ-автоматӣ бояд дар ҳолати кори дастӣ ҷойгир карда шавад, ҳангоми тела додани даста бо ақрабаки соат ба терминал, сӯрохии барқии интизорӣ QR кушода мешавад, сӯзандоруи умумӣ QN пӯшида мешавад; ҳангоми тела додани даста ба муқобили ақрабаки соат ба терминал, сӯрохии интизории таъминоти барқ ​​QR баста мешавад, сӯрохии умумии таъминоти барқ ​​QN кушода мешавад.

Дар панел, нишондиҳандаи барқ ​​(сурх), агар чароғ фурӯзон набошад, нишон медиҳад, ки қуттии идоракунии автоматии таъминоти барқ ​​ноком шудааст, гузаргоҳи ATS-ро идора карда наметавонад. Пас аз таъмир ба ҳолати муқаррарӣ, тугмаи дастӣ-автоматӣ дар ҳолати худкор аст, агар таъминоти барқи умумӣ муқаррарӣ бошад, коммутатор ба таври худкор ба таври худкор пайвасткунаки барқии QN-ро дар ҳолати пӯшида ворид мекунад, нишондиҳандаи N (зард) дар панел фаъол аст; агар таъминоти барқи умумӣ муқаррарӣ набошад, гузариши ATS ба таври худкор ба QR-и таъминоти барқи интизорӣ барои таъмини барқ ​​мегузарад, чароғи нишондиҳандаи таъминоти барқи R дар ҳолати интизорӣ фурӯзон аст (сабз).

Эзоҳ: Андозаи воқеӣ бояд бартарӣ дошта бошад, маълумоти дар боло овардашуда танҳо барои истинод аст.
