FZRN61 Калиди танаффуси сарборӣ бо Калиди ҷудокунӣ ва Калиди замин

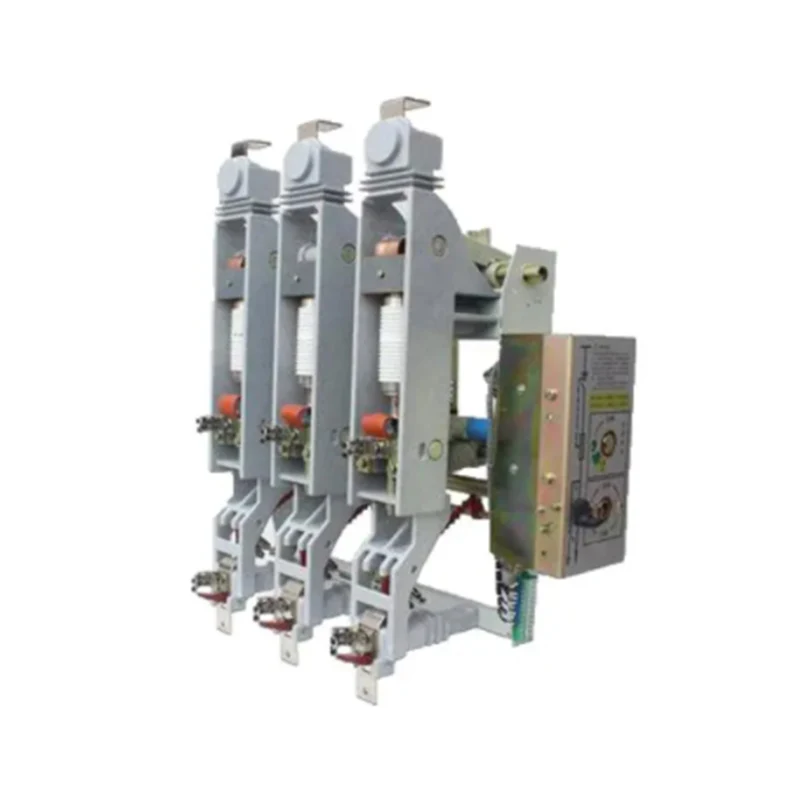

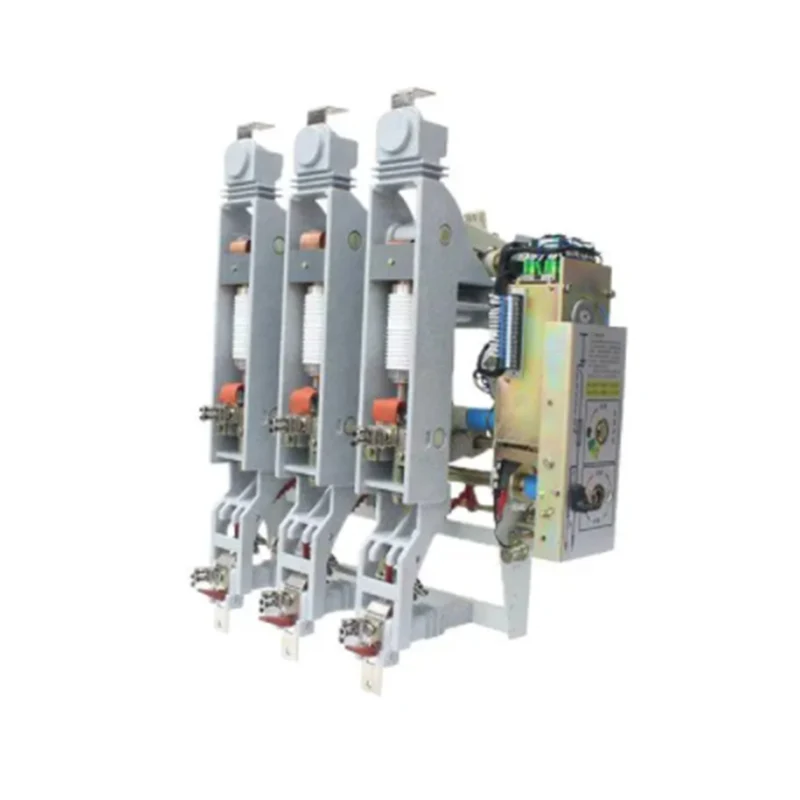

Чин XUCKY электрикии фармоишии FZRN61 Калиди танаффуси сарборӣ бо Калиди ҷудокунӣ ва коммутаторҳои замин таҷҳизоти гузариши баландшиддати се марҳила бо шиддати номиналии 12КВ ва басомади номиналии 50 Гц мебошанд, ки барои иваз кардани ҷараёнҳои сарборӣ, ҷараёни ҳалқаи пӯшида, трансформатор ва кабели бебор истифода мешаванд. ҷараёнро пур кунед ва ҷараёнҳои кӯтоҳи ноқилро созед. Калиди се мавқеъи миниатюрии шикастани сарбории вакуумӣ, ки бо калиди ҷудокунӣ дар боло ва гузаргоҳи замин дар поён муҷаҳҳаз шудааст, метавонад ба ҷараёни кӯтоҳи ноқил тоб оварад.

Ирсоли дархост

Тавсифи Маҳсулот

Калиди шикастани сарбории вакуумии миниатюрии шиддати баланди AC дарунӣ

• 3 марҳила

• 3 вазифаи корӣ

• муттаҳид карда шудааст

• бо калиди ҷудокунӣ ва гузаргоҳи замин

• амалиёти рост/чап, насби зеру забар дастрас

Баррасии ФЗРN61 Калиди танаффуси сарборӣ бо Калиди ҷудокунӣ ва Калиди замин

• FZN61-12DG/630-20 ва FZN61-12DG/1250-25 коммутаторҳои шикастани сарбории миниатюрии вакуумӣ дар дохили AC таҷҳизоти сефазавии гузариши баландшиддат бо шиддати номиналии 12 кВ ва басомади номиналии 50 Гц, барои иваз кардани ҷараёнҳои сарборӣ истифода мешаванд , ҷараёни пӯшидаи ҳалқа, трансформатори бесарбор ва ҷараёни барқи кабелӣ ва ҷараёнҳои кӯтоҳи ноқилӣ. Калиди се мавқеъи миниатюрии шикастани сарбории вакуумӣ, ки бо калиди ҷудокунӣ дар боло ва гузаргоҳи замин дар поён муҷаҳҳаз шудааст, метавонад ба ҷараёни кӯтоҳи ноқил тоб оварад.

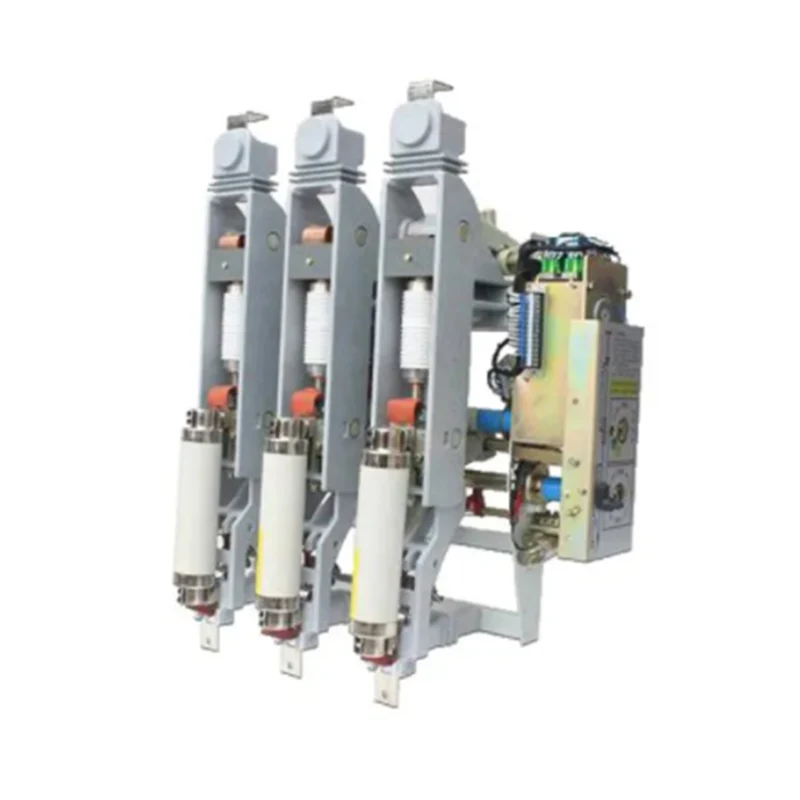

• FZRN61-12DG/200-31.5 AC шиддати баландшиддати миниатюрии шикастани сарбории вакуумӣ-паҳнкунӣ таҷҳизоти гузариши баландшиддати дарунӣ аст, комбайнҳои FZRN61-12DG гузариши сарбории миниатюрӣ ва SLAJ-12 (XRNT-10) маҳдудкунандаи ҷараёни шиддати баланд фишанг. Он метавонад ҳар як ҷараёнро то ҷараёнҳои кӯтоҳи ноқилро вайрон кунад; калиди танаффуси сарборй чараёни кориро мешиканад, предохранитель чараёнро мешиканад ва узв хар гуна чараёни байни чараёни кор ва чараёни кутохи пурраро мешиканад. Дар баробари ин, предохранитель ба воситаи зарбаи худ калиди шикастани борро мекушояд.

Навъи Тавсифи ФЗРN61 Калиди шикастани сарборӣ бо Калиди ҷудокунӣ ва Калиди замин

GW-12 Outdoor AC HV Disconnect Switch

Шартҳои истифода

• Ҳарорати ҳавои муҳити зист: -30℃~+40℃;

• Баландӣ: ≤1000м; болотар аз 3000м метавонад фармоишгари;

• Намии нисбӣ: миёнаи ҳаррӯза ≤95%, миёнаи моҳона ≤90%;

• Шиддати заминларза: ≤8 дараҷа;

• Ҷойҳое, ки хатари сӯхтор ва таркиш, зангзании кимиёвӣ ва ларзиши шадид надоранд;

• Дараҷаи ифлосшавӣ: II.

Параметрҳои техникӣ ва иҷроиш

НЕ.	Адад	Воҳиди	Калиди шикастани сарбории вакуумӣ			Танаффуси сарбории вакуумӣ воҳиди омезиши коммутатор FZRN61-12(D)/T200-31.5
НЕ.	Адад	Воҳиди	FZN61-12(D)/Т630-20	FZN61-12(D)/Т1250-25
1	Шиддати номиналӣ	кВ	12
2	Басомади номиналӣ	Hz	50
3	Ҷараёни номиналӣ	A	630	1250		200
4	Муқовимати ҷараён дар муддати кӯтоҳ	кА	20, 25
5	Қуллаи номиналӣ муқовимат ба ҷараёни	кА	50, 63
6	Ҷараёни ноқилҳои кӯтоҳ	кА	50		63	80
7	Ҷараёни шикастани сарбории номиналӣ	A	1250			1250
8	Ҷараёни шикастани ҳалқаи пӯшида	A	1250			1250
9	Шикастани трансформатори бебор	кВА	2000
10	Ҷараёни шикасти замин	A	20
11	Ҷараёни пуркунии хат ва кабел дар шароити шикасти замин	A	20
12	Ҷараёни шикастани ноқилҳои кӯтоҳ	кА				31.5/50 (вобаста ба сӯзишворӣ)
13	Ҷараёни интиқоли номиналӣ	A	3150
14	Вақти кушоди муқарраршуда	Бону	45
15	Басомади барқ тобовар шиддат (1min)	кВ	Фаза ба марҳила, фаза ба замин, дар байни контактҳои кушоди вакуумӣ: 42, дар саросари алоқаҳои кушода: 48
16	Импулси барқ ба шиддат тобовар аст	кВ	Фаза ба марҳила, фаза ба замин, дар байни контактҳои кушодаи вакуум: 75, дар саросари алоқаҳои кушода: 85
17	Ҳаёти механикӣ	маротиба	> 10000

Нақшаи таҳлили маҷмӯи маҳсулот

1. розеткаи болоӣ 2. ҷудокунаки вакуумӣ 3. пояи изолятсионӣ 4. пайвасти чандир 5. дорандаи муҳофизаткунандаи болоӣ 6. предохранитель 7. дорандаи муҳофизаткунандаи поёнӣ 8. пластинка 9. розеткаи поёнӣ 10. чорчӯбаи металлӣ 11. вайронкунаки вакуумӣ 12. механизми пружина 13. 14. панели истифодабарии замин

GW-12 Outdoor AC HV Disconnect Switch

Муқаддима дар бораи сохтори маҳсулот

• Калиди шикастани сарбории вакуумӣ маҳсулоти модулӣ мебошад; сохтори чаҳорчӯба: сохтори паймон, калиди ҷудокунии маҷмӯӣ, гузаргоҳи шикастани сарбории вакуумӣ, муҳофизаткунанда, гузариши замин ҳамчун тамоми маҳсулоти барқии баландшиддати баланд.

• Андозаи хурд: паҳнои дар ҳолати кушода ва пӯшида: паҳнои гузариши сарбории вакуумӣ ≤299mm.

• Параметрҳои баланд: ҷараёни номиналии гузариши сарбории вакуумӣ то 1250A аст; ҷараёни номиналии агрегати комбинатсияи коммутаторӣ то 200А мебошад, ки метавонад трансформатори 2000кВА-ро муҳофизат кунад.

• Калиди ҷудокунандаи хати воридотӣ бо калиди замин пайваст карда шудааст. Пас аз кушодани тугмаи замин, гузаргоҳи ҷудокунии хати воридотӣ дар ҳамон амал баста мешавад.

• Калиди ҷудокунаки даврӣ бо шикастани намоён пас аз кушодан.

• Барои пешгирии кори нодуруст дар байни гузаргоҳи сарбории вакуумӣ ва калиди ҷудокунӣ (замин) қулфи механикӣ мавҷуд аст. Боварӣ ҳосил кунед, ки пас аз баста шудани калиди ҷудокунаки гузаргоҳи сарбории вакуумӣ пӯшида мешавад; калиди ҷудокуниро танҳо пас аз кушодани гузаргоҳи шикастани бори вакуумӣ кушодан мумкин аст.

• Калиди шикастани сарборӣ метавонад бо механизми электрикии корӣ муҷаҳҳаз карда шавад, ки электрикӣ ва дастӣ аст, метавонад идоракунии дурдастро амалӣ кунад.

• Калиди ёрирасони ихтиёрӣ, озодкунии шунт ва аз ҳад зиёд.

• Суръати кушодан ва бастани гузаргоҳи шикастани бори вакуумӣ ба кори дастӣ таъсир намерасонад.

• Механизми зидди корношоямй ба талабхои «панч пешгирй» комплекти тачхизоти баландшиддати кор мувофик аст.
