JN15-24 Силсилаи Калиди заминсозӣ

XUCKY Electric як истеҳсолкунанда ва таъминкунандаи миқёси бузурги Earth Switch дар Чин аст. Мо солҳои зиёд дар таҷҳизоти терминали барқии модулӣ тахассус дорем. JN15-24 Силсилаи Гузариш барои заминсозӣ тарҳи нав буда, дар намуди JNl5 андозаи насбкунӣ бе ягон тағйирот такмил дода шудааст, ки бо системаи нерӯи барқ бо 20-24KVJhree-фаза, AC 50(60)Hz, дастгирӣ бо намудҳои гуногуни дастгоҳҳои HV ва ҳамчун ҳифзи заминсозӣ. Он ба стандарти GB1985-2004 ва IEC129 мувофиқат мекунад.

Ирсоли дархост

Тавсифи Маҳсулот

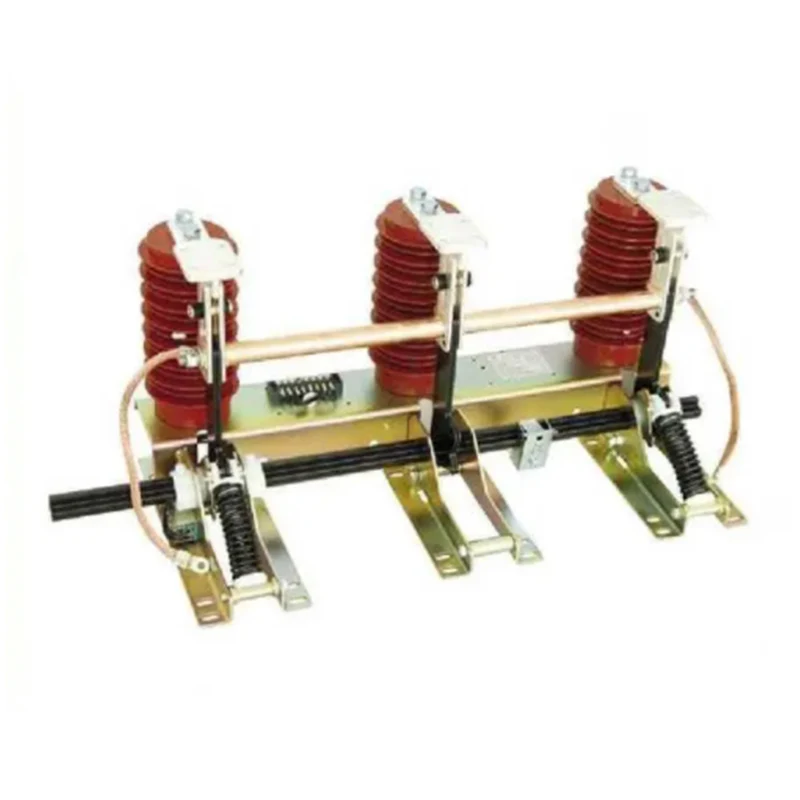

Тавсифи маҳсулоти Силсилаи JN15-24 Гузариш барои заминсозӣ

Jn17-12,40 Combined Grounding Switch

Нақшаи насбкунӣ ва диаграммаи ҷойгиршавии сӯрохиҳо

Jn17-12,40 Combined Grounding Switch

Диаграммаи ҷойгиршавии сӯрох

Jn17-12,40 Combined Grounding Switch

Модели маҳсулот	E	F	G	H	D	C
JN15-24 / 31.5-210	210	75	160	655	516
JN15-24 / 31.5-22O	220	75	160	735	536
JN15-24 / 31.5-23O	230	75	160	810	556	96
JN15-24 / 31.5-25O	250	75	160	810	596	96
JN15-24 / 31.5-275	275	75	185	810	646	96

Муқаддима Силсилаи гузаргоҳи заминсозии JN15-24

JN15-24 коммутаторҳои заминкании дарунӣ тарҳи нав буда, дар намуди Jnl5 андозаи насбкунӣ бе ягон тағирот такмил дода шудааст.Бо системаи нерӯи барқ бо 20-24КВЖ сефаза, AC 50(60)Гц, дастгирӣ бо намудҳои гуногуни дастгоҳҳои HV ва ҳамчун муҳофизати заминсозӣ мувофиқ аст. . Он ба стандарти GB1985-2004 ва IEC129 мувофиқат мекунад.

Ҳолати кор

1. Ҳарорати муҳити зист: -10X ~ +40°C;

2. Баландӣ: В 1000м

3. Рутубати нисбӣ: Рутубати миёнаи рӯзона 95%;

Рутубати миёнаи нисбии моҳона w 90沧

4. Шиддати заминларза: w 8degree;

5. Синфи ифлосшавї: II

Асосан параметрҳои техникии Силсилаи JN15-24 Калиди заминсозӣ

	Адад	Воҳиди	Маълумот
	Шиддати номиналӣ	КВ	24
	Муқовимати ҷараёни кӯтоҳмуддат (суботи гармӣ)	ДАР	31.5
	Муқовимат ба ноқилҳои кӯтоҳ	S	4
	Ҷараёни ноқилҳои кӯтоҳ	ДАР	80
	Қуллаи муқовимати ҷараён (суботи динамикӣ)	ДАР	80
Дараҷаи изолятсия	Басомади қувваи кӯтоҳмуддат ба шиддат тобовар аст	КВ	65
Дараҷаи изолятсия	Импулси барқии номиналӣ ба шиддат тобовар аст	КВ	95
	Механизми ҳаёт	вақт	2000
