JN17-12 Калиди омехтаи заминӣ

Гузаришҳои омехтаи заминии Jn17-12-и бренди XUCKY Electric сӯзанакҳои навест, ки аз ҷониби ширкат бо истифода аз технологияи пешрафтаи байналмилалӣ тарҳрезӣ ва таҳия шудаанд. JN17-12/40 (навъи кӯҳна JN15-12/40 аст) силсилаи гузаргоҳи заминсозии баландшиддати дарунӣ як тарҳи нав ва маҳсулоти такмилёфтаи мо аз рӯи намуди ESI мебошад, сохтор васл карда шудааст, ки бо системаи қувваи барқ бо 3-10КВ мувофиқ аст. , Сефаза, AC 501601Hz, дастгирӣ бо навъҳои гуногуни дастгоҳҳои интиқолдиҳандаи ВТ ва муҳофизати заминӣ. Он ба стандарти GB1985-2004 ва IEC129 мувофиқат мекунад.

Ирсоли дархост

Тавсифи Маҳсулот

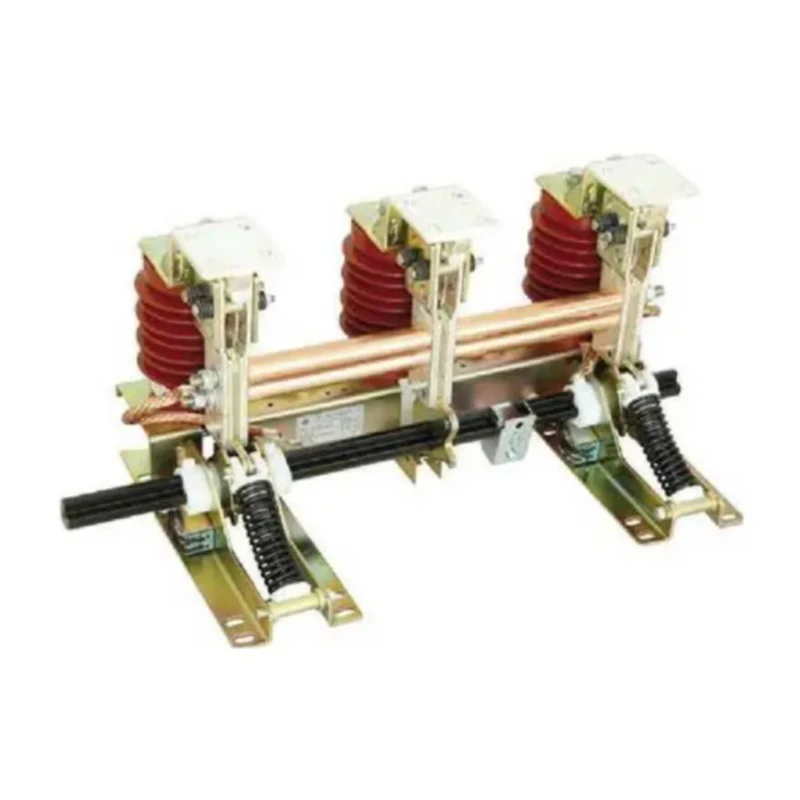

Тавсифи маҳсулоти JN17-12 Калиди омехтаи заминӣ

Jn17-12,40 Combined Grounding Switch

Муқаддима

Силсилаи JN17-12 коммутаторҳои заминкании баландшиддати дарунӣ як тарҳи нав ва маҳсулоти такмилёфтаи мо аз рӯи намуди ESI мебошад, сохтор васл карда шудааст, ки бо системаи нерӯи барқ бо 3-10КВ, сефаза, AC 501601Hz, дастгирӣ бо намудҳои гуногун дастгоҳҳои интиқолдиҳандаи ВТ ва муҳофизати заминканӣ. Он ба стандарти GB1985-2004 ва IEC129 мувофиқат мекунад.

Ҳолати кории JN17-12 Калиди омехтаи заминӣ

1. Ҳарорати муҳити зист: -10°C 一+40°C

2. Баландӣ: Баландии 1000м Изсенсор: 140мм)

3. Намнокии нисбӣ: Рутубати миёнаи нисбии рӯз в 95% Рутубати миёнаи нисбии моҳона в <90%

4. Шиддати заминларза: w 8 дараҷа

5. Дараљаи ифлосї: II

Асосан параметрҳои техникии JN17-12 Калиди омехтаи заминӣ

	Адад	Воҳиди	Маълумот
	Шиддати номиналӣ	КВ	12
	Муқовимати ҷараёни кӯтоҳмуддат (суботи гармӣ)	ДАР	40
	Муқовимат ба ноқилҳои кӯтоҳ	S	4
	Ҷараёни ноқилҳои кӯтоҳ	ДАР	100
	Қуллаи муқовимати ҷараён (суботи динамикӣ)	ДАР	100
Дараҷаи изолятсия	Басомади қувваи кӯтоҳмуддат ба шиддат тобовар аст	КВ	42
Дараҷаи изолятсия	Импулси барқии номиналӣ ба шиддат тобовар аст	КВ	75
	Ҳаёти мошинсозӣ	вақт	2000

Калиди заминсозии JN17-12 / 40 (ES-10 / 31.5) Андозаи контур ва насб

Jn17-12,40 Combined Grounding Switch

Блоки терминали мис

Jn17-12,40 Combined Grounding Switch

Диаграммаи ҷойгиршавии сӯрох

Jn17-12,40 Combined Grounding Switch

Мушаххасоти	E	F	G	H	D
JN17-12/40-210	210	50	185	655	516
JN17-12/40-220	220	50	185	675	536
JN17-12/40-230	230	50	85	695	556
JN17-12/40-250	250	50	185	735	596
JN17-12 / 40-275	275	50	210	810	646

Қайдҳои фармоишӣ ва мушаххасоти маҳсулотро нишон диҳед, масофаи марказии байни сутунҳо, агар дастгоҳи намоишии барқӣ ба ман намоиш дода шавад ё не, Лутфан ҳангоми фармоиш дарозии пайванди нармро қайд кунед (муқаррарӣ L = 250 мм).
