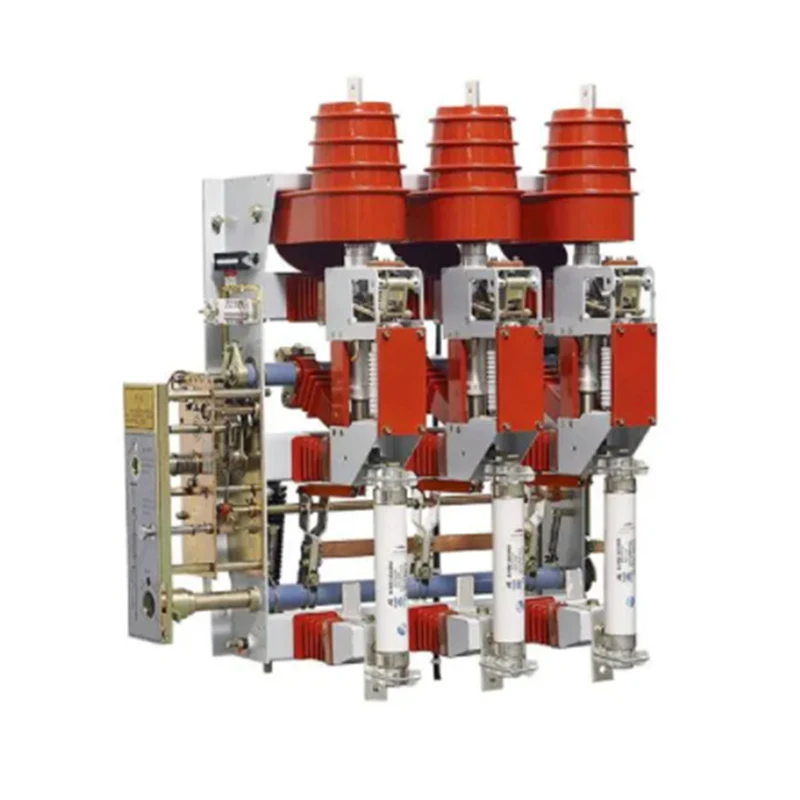

FZN25-12 Силсилаи дарунӣ баландшиддат вакуум Гузариш танаффус бори

Сифати баланд FZN25-12 Силсилаи Калиди шикастани сарбории баландшиддати дарунӣ аз таъминкунандагони чинӣ, XUCKY Electric дар тӯли солҳои зиёд дар таҷҳизоти терминали барқии модулӣ тахассус дорад. Маҳсулоти мо бартарии хуби нарх доранд ва аксари бозорҳои Амрикои Ҷанубӣ, Шарқи Наздик, Африқо, Осиёи Ҷанубу Шарқӣ доранд. Мо бесаброна интизорем, ки шарики дарозмуддати шумо дар Чин гардем. FZN25-12 Калиди шикастани сарбории вакууми HV дарунӣ як таҷҳизоти гузариши 3-марҳилаи AC 50Гц 12кВ.

Ирсоли дархост

Тавсифи Маҳсулот

Нақшаи Силсилаи FZN25-12 Калиди шикастани сарбории баландшиддати дарунӣ

FZN25-12 Калиди шикастани сарбории вакуумии HV дарунӣ як таҷҳизоти 3-фазавии AC 50Hz 12kV таҷҳизоти гузариши дарунӣ..

♦ Механизми корӣ: механизми амалиётии пружа, навъи дастӣ ва навъи электрикӣ мавҷуд аст;

♦ Навъи амалиёт: амалиёти рост ва чап;

♦ Самти амалиёт: амалиёти чап, амалиёти рост;

♦ Ариза: дастгоҳи дарунӣ 12kv коммутатсионӣ.

Шароитҳои муҳити зисти Силсилаи FZN25-12 Калиди шикастани сарбории баландшиддати дарунӣ

♦ Ҳарорати муҳити зист: -25°C 〜+40°C;

♦ Баландӣ: <1000м (боло аз сатҳи баҳр);

♦ Намнокии нисбї: миёнаи шабонарўзї <95%, миёнаи моњона <90%;

♦ Шиддати зилзила: <8 дарача;

♦ Дараљаи ифлосшавї: II;

♦ Ҷои насб бидуни оташ, таркиш, зангзании кимиёвӣ ва ларзиши ҷиддӣ.

Параметрхои техникй ♦ Параметрхои асосии техникй

НЕ	Адад		Воҳиди	ФЗН25-12ЛТ 630-20	ФЗРН25-12Д/Т 200-31,5
1	Шиддати номиналӣ		кВ	12	12
2	Басомади номиналӣ		Hz	50	50
3	Ҷараёни номиналӣ		A	630	200
4	1дақиқа басомади барқ тобовар ба шиддат (фаза ба замин,	Марҳила ба замин, марҳила ба марҳила	кВ	42	42
	байни сутунҳо, контактҳои кушода)	Шикании изолятсия		48	48
5	Импулси барқии номиналӣ ба шиддат тобовар аст (фаза ба	Марҳила ба замин, марҳила ба марҳила	кВ	75	75
5	замин, байни қутбҳо, контактҳои кушода)	Шикании изолятсия	кВ	85	85
6	Муқовимати кӯтоҳмуддати ҷараён (ҷараёни устувории гармӣ)	Калиди шикастани бор	кА	20
7	Давомнокии ноқилҳои кӯтоҳ (вақти устувории гармӣ)	Калиди шикастани бор	s	4
8	Ҷараёни ноқилҳои кӯтоҳи номиналӣ (қула)		кА	50
9	Ҷараёни шикастани сарбории номиналӣ		A	630
10	Ҷараёни шикастани ҳалқаи номиналӣ		A	630
11	Ҷараёни пуркунии сими номиналӣ			10
12	Иқтидори трансформатори бебор		кВА	1600	1600
13	Ҷараёни шикастани ноқилҳои кӯтоҳ (маҳдудкунандаи сӯзишворӣ)		кА		31.5
14	Ҷараёни интиқоли номиналии шикаста		A		2000
15	Модели сӯзишворӣ				SDLAJ-12 SFLZJ-12
16	Энергияи баромади зарбазан		J		2-5

1±0,5

НЕ	Адад	Воҳиди	ФЗН25-12Д/Т 630-20	ФЗРН25-12Д/Т 200-31,5
17	Шиддати номиналии схемаи ёрирасон	V	^110 ^220	^110 ^220
18	Калиди Замин дар муддати кӯтоҳ ба ҷараён тобовар аст	кА	20	20
19	Давомнокии ноқилҳои кӯтоҳи гузариши замин	S	2	2
20	Калиди замин, ки қуллаи ба ҷараён тобовар аст	кА	50	50
21	Ҷараёни кӯтоҳ баҳо дода мешавад	кА	50	80 (арзиши қуллаи оянда)
22	Ҳаёти механикӣ	маротиба	10000	10000

♦ Моликияти механикй

НЕ	Адад	Воҳиди	Арзиш
НЕ	Адад	Воҳиди	ФЗН25-12 D/ T630 20	ФЗРН25-12 D/T200-31,5
1	Тозакунии ҳаво байни қисмҳои заряднок ва ба замин	мм	>125
2	Гузаронидани қубур ба умқи дорандаи тамоси собит	мм	>18
3	Масофаи кушодаи вакуумӣ	мм	600+1
4	Дарозии фишурдасозии пружаи алоқаи қатъкунандаи чангкашак	мм	20+1
5	Суръати миёнаи бастани кафшери вакуумӣ	Бону	0,6±0,2
6	Суръати миёнаи кушодани кафшери вакуумӣ	Бону	1,0±0,2
7	Вақти басташавӣ	Бону	<2
8	Синхронизми се марҳилаи пӯшида ва кушода	Бону	<3
9	Муқовимати схемаи асосӣ	rQ	<150	<300
10	Операи дастӣ + 'бо моменти максималӣ	н.м	<160
11	Вақти кушодани триггери сӯзишворӣ	Бону	-	30-40
12	Вақти кушодани триггерро озод кунед	Бону	40-45

♦ Параметрҳои муҳаррики нигоҳдории энергия

Модели	Шиддати номиналии V	Ҷараёни номиналии А	Қувваи номиналии В	Диапазони муқаррарии шиддати корӣ
LLZY-CJ01B8	AC/DC220	0.7	70	85% -110% баҳо дода мешавад
66ZY-CJ028	AC/DC110	1.5	70	Шиддат
