Дастгирии истеҳсоли оммавии фармоишии FN5-12-ро дар дохили хона гузариши шикастани сарбории баландшиддат (минбаъд - Калиди танаффус сарборӣ номида мешавад) ба шабакаи AC 50Hz 12kV барои шикастани ҷараёни сарборӣ ва пӯшидани ҷараёни ноқилҳои кӯтоҳ дахл дорад. Калиди танаффуси сарборӣ бо муҳофизаткунанда метавонад ҷараёни ноқилҳои кӯтоҳро барои муҳофизати гузариш қатъ кунад. Калиди танаффуси сарборӣ метавонад бо механизми кори дастии навъи CS6-1 истифода шавад ва ин маҳсулот махсус механизми кори дастии CS-ро истифода мебарад.

Ирсоли дархост

Тавсифи Маҳсулот

Ариза

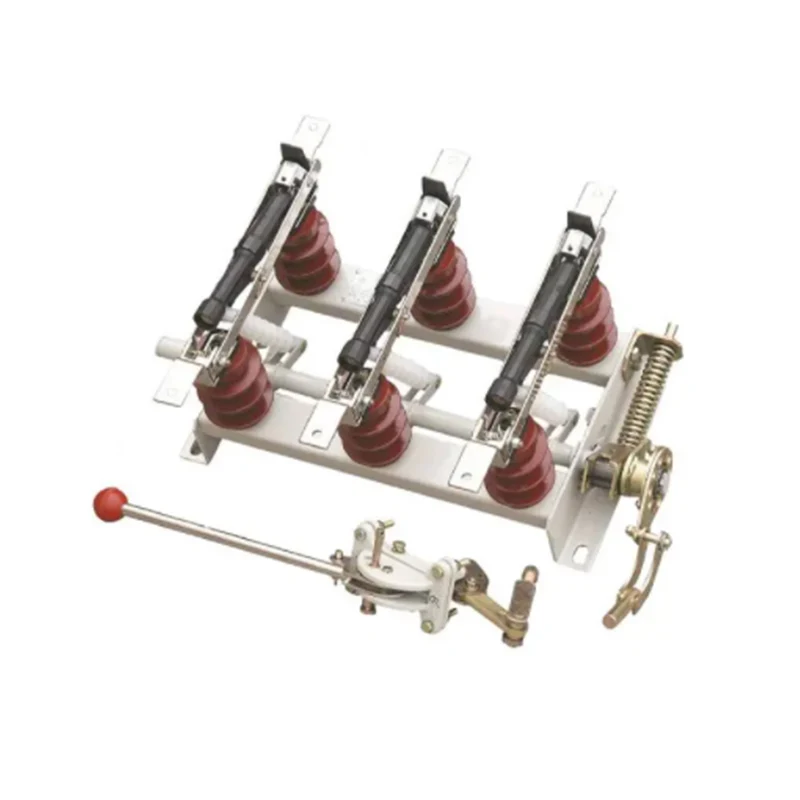

Силсилаи FN5-12 дарунӣ Калиди шикастани сарбории баландшиддати ҳаво (минбаъд - Калиди шикастани сарборӣ) ба шабакаи AC 50Hz 12kV барои шикастани ҷараёни сарборӣ ва пӯшидани ҷараёни ноқилҳои кӯтоҳ дахл дорад. Калиди танаффуси сарборӣ бо муҳофизаткунанда метавонад ҷараёни ноқилҳои кӯтоҳро барои муҳофизати гузариш қатъ кунад.

Калиди танаффуси сарборӣ метавонад бо механизми кори дастии навъи CS6-1 истифода шавад ва ин маҳсулот махсус механизми кори дастии CS 口 -ро истифода мебарад.

Навъ ва маъно

FN5-12 Series Indoor High Voltage Air Load Break Switch

Муҳити зистро истифода баред

а. Баландӣ < 1000 м;

б. Ҳавои муҳити атроф mFre: -25 ~ + 40 ° C, (механизми амалиётии моторӣ〉-5 ° C);

в. Рутубати нисбӣ: миёнаи шабонарӯзӣ <95%, миёнаи моҳона <90% (+25 °C);

г. Ҳавои муҳити зист бидуни ифлосшавии ошкор, ба монанди гази зангзананда ё оташгиранда, буғи об ва ғайра.

д. Бе ларзиши сахт.

Маълумоти техникии Силсилаи FN5-12 Калиди шикастани сарбории баландшиддати ҳавоӣ

4.1 Параметрҳои техникии гузаргоҳи танаффуси сарборӣ Ҷадвали 1

Ном	Воҳиди	Арзиш
Шиддати номиналӣ	кВ	12
Максимум шиддати корӣ	кВ	12
Басомади номиналӣ	Hz	5.
Ҷараёни номиналӣ	A	400 630
Муқовимати кӯтоҳмуддати ҷараён (ҷараёни устувории гармӣ)	кА/С	12.5/4 20/2
Ҷараёни муқовимати қуллаи номиналӣ (ҷараёни устувории динамикӣ)	кА	31,5 50
Ҷараёни шикастани ҳалқаи пӯшида	A	400 630
Ҷараёни шикастани қувваи номиналии боркунӣ	А.	400 630
5% қувваи барқии номиналии ҷараёни шикастан	A	20 31.5
Ҷараёни шикастани барқи ноқилӣ	A	10
Ҷараёни шикастани трансформатор бе сарборӣ номида мешавад		1250 кВА бебор ҷараёни трансформатор
Ҷараёни басташавии ноқилҳои кӯтоҳ	кА	31,5 50
Вақти шикастани ҷорӣро бор кунед	Боркунӣ/вақт	100%/20 30%/75 60%/35 5%/80
1дақиқа басомади қувваи w; шиддати nstana (RMS), марҳила ба марҳила / шикастани isoktmg	кВ	42/48
Басомади кувваи в^тнстани шиддати байни шикастапорахо	кВ	53
Импулси барқ тобовар ба шиддат ба замин (қулла), шикастани фаза ба марҳила/изолятсия	кВ	75/85
Моменти корӣ кушодан/пӯшидан	Нм(Н)	90(80) 100(200)

Эзоҳ: FN5-12D қисмати ба замин гузошташудаи гузариши сарборӣ бо иқтидори ҷории кӯтоҳи ноқилӣ.

4.2 Ҷадвали параметрҳои техникии сӯзишворӣ2

Модели	Шиддати номиналии КВ	Суғуртакунӣ Ҷараёни номиналӣ A	Ҷараёни шикастани KA	Ҷараёни номиналии элементи муҳофизаткунанда
RN3	12	50	12.5	2, 3, 5, 7,5, 12, 15,20,30, 40, 50
		75		75
		100		100
		200		150 200
SDL*J	12	40	50	6,3, 10, 16, 20, 25,31,5,40
SFL*J	12	100		50, 63, 71, 80, 100
SKL*J	12	126		125

Андозаҳои намуди зоҳирӣ ва насб (мм)

Расми 1 FN5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Чаҳорчӯба	2. Изолятори пост	3. Тахтаи сими подшипник	4. Тез
5. Хомушкунаки камон	6. Пружинаи торсионалӣ ва подшипникҳои он	7. Панели роҳнамо	8. Тахтаи симгузаронй
9. Фишанг	10. Подшипникҳои ҳаракаткунандаро бор кунед	11. Механизми пуркунандаи барқ	12. Механизми кор

Расми 2 FN5-12D

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Чаҳорчӯба	2. Пули замин	3. 7 ,подшипник ҳаракаткунанда rth	4. Изолятори пост
5. Подшипникхои харакаткунандаи замин	6. Тахтаи ноқилҳои нурӣ	7. Тез	8. Хомушкунаки камон
9. Подшипникҳои пружина ва + пружинаро кашед	10. Панели роҳнамо	11. Тахтаи симгузаронй	12. Фишанг
13.Подшипник гузариши бор	14. Механизми пуркунии пружинаи боркунаки	15. Механизми пуркувваткунии свл, h ^ ҳалқаи замин	16. Механизми корбарии калиди боркунї
17. Механизми амалии Er rth vi ch	18. Механизми қулф

Расми 3 FN5-12R(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

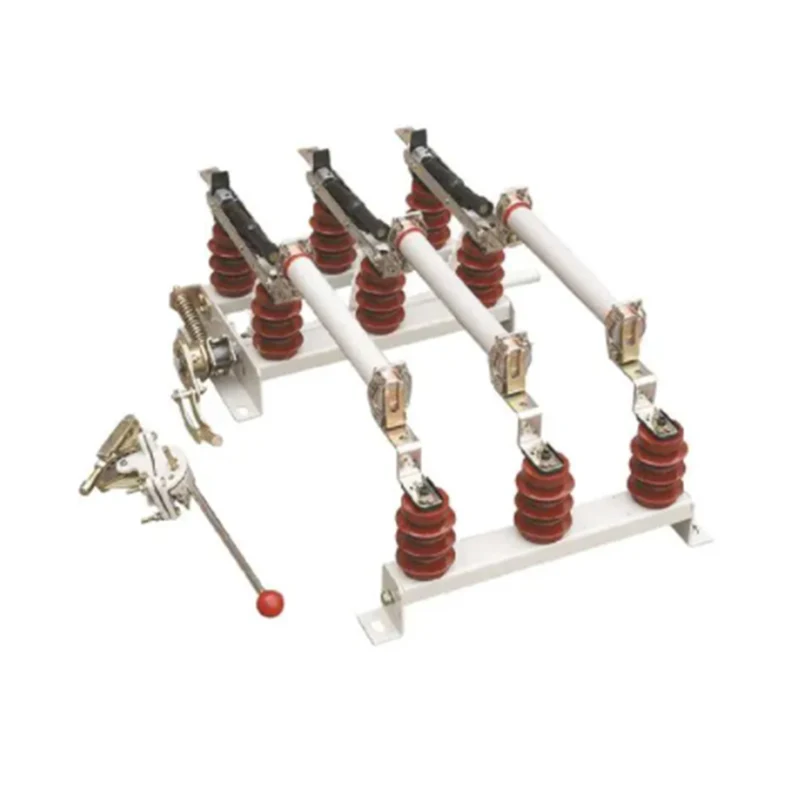

1. FN5-12R сарбории sv

2. Шӯрои ноқилҳои меёфт, Bering

3. Пайванди сӯзишворӣ

4. Тахтаи сими сӯзишворӣ

5. Пойгоҳи сӯзишворӣ

Расми 4 FN5-12DR

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D бори s'icn

2. Шӯрои ноқилҳои меёфт, Bering

3. Пӯшидани

4. Тахтаи сими сӯзишворӣ

5. Пойгоҳи сӯзишворӣ

Модели механизми CS6-1 csn	Модели Fuse L		H	h
	SDL * J, SFL * J, SKL * J		935	530
	735 RN3-10	<75	990	585
	735 RN3-10	5=75	1040	635

Расми 5 FN5-12R(S)a

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12 боркунии swi、c:i

2. Беринг, се тахтаи ноқилҳо

3. Пӯшидани

4. Тахтаи сими сӯзишворӣ

5. Пойгоҳи сӯзишворӣ

Расми 6 FN5-12DR(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Гузариш FN5-12D	2. Шӯрои ноқилҳои меёфт, Bering	3. Пӯшидани
4. Тахтаи сими сӯзишворӣ	5. Фус	6. Механизми басташавӣ

Расми 7 FN5-12R(D)L

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Дар зери чаҳорчӯба	2. Изолятор	3. Пӯшидани	4. Дастгоҳи трипер
5. Алоқаи ҳаракаткунанда	6. Хомушкунаки камон	7. Панели роҳнамо	8. Алоқаи статикӣ
9. Механизми кушода/пўшанда	10. Дастгоҳи басташавӣ	11. Механизми кори гузаргоҳи боркунӣ	12. Калиди замин
