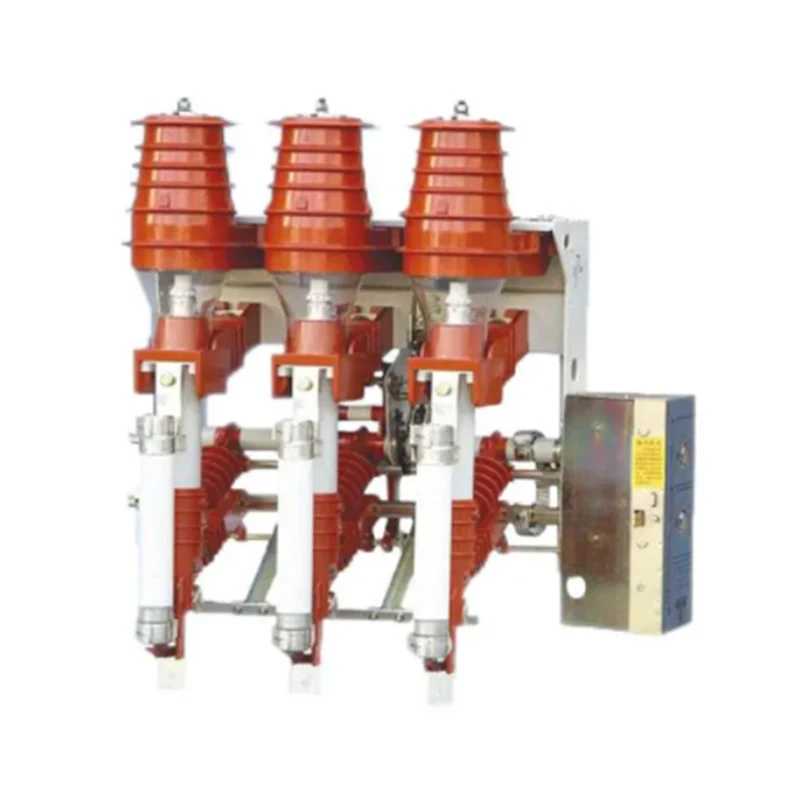

FN12-12 Силсилаи дарунӣ баландшиддат ҳаво Калиди танаффус

Силсилаи FN12-12-и бренди XUCKY Electric гузаргоҳи шикастани сарбории баландшиддати ҳавоӣ як таҷҳизоти гузариши 3-марҳилаи AC 50Hz 12kV дар дохили бино мебошад.
♦ Тарзи насбкунӣ: ба пеши васлшаванда, паҳлӯи васлшаванда, флип васлшаванда;
♦ Механизми корӣ: механизми амалиётии пружа, навъи дастӣ ва навъи электрикӣ мавҷуд аст;
♦ Навъи амалиёт: амалиёти рост ва амалиёти чап;
♦ Ариза: дастгоҳи дарунӣ 12kv коммутатсионӣ.

Ирсоли дархост

Тавсифи Маҳсулот

Нақша

Силсилаи FN12-12 гузариши сарбории баландшиддати ҳаво дар даруни бино як таҷҳизоти гузариши 3-марҳилаи AC 50Гц 12кВ мебошад.

♦ Тарзи насбкунӣ: ба пеши васлшаванда, паҳлӯи васлшаванда, флип васлшаванда;

♦ Механизми корӣ: механизми амалиётии пружа, навъи дастӣ ва навъи электрикӣ мавҷуд аст;

♦ Навъи амалиёт: амалиёти рост ва амалиёти чап;

♦ Ариза: дастгоҳи дарунӣ 12kv коммутатсионӣ.

Шароитҳои муҳити зисти Силсилаи FN12-12 Калиди шикастани сарбории баландшиддати ҳавоӣ

♦ Ҳарорати муҳити зист: -25°C 〜+40°C;

♦ Баландӣ: <1000м (боло аз сатҳи баҳр);

♦ Намнокии нисбї: миёнаи шабонарўзї <95%, миёнаи моњона <90%;

♦ Шиддати зилзила: <8 дарача;

♦ Дараљаи ифлосшавї: II;

♦ Ҷойҳое, ки оташ, таркиш, зангзании химиявӣ ва ларзиши ҷиддӣ надоранд.

Параметрҳои асосии техникии Силсилаи FN12-12 Калиди шикастани сарбории баландшиддати ҳавоӣ

НЕ	Адад			Воҳиди	FN12-12D/6 30-20	FN12-12RD/1 25-31.5
1	Шиддати номиналӣ			кВ	12	12
2	Басомади номиналӣ			Hz	50	50
3	Ҷараёни номиналӣ			A	630	125
4	Басомади 1дақиқа ба шиддат тобовар аст (фаза ба замин, байни қутбҳо, контактҳои кушода)		Марҳила ба замин, марҳила ба марҳила	кВ	42	42
4			Шикании изолятсия	кВ	48	48
5	Импулси барқии номиналӣ ба шиддат тобовар аст (фаза ба замин, байни қутбҳо, контактҳои кушода)		Марҳила ба замин, марҳила ба марҳила	кВ	75	75
5			Шикании изолятсия	кВ	85	85
6	Муқовимати кӯтоҳмуддати ҷараён (ҷараёни устувории гармӣ)		Калиди танаффуси боркунӣ	кА	20
6	Муқовимати кӯтоҳмуддати ҷараён (ҷараёни устувории гармӣ)		Калиди замин	кА	20
7	Давомнокии ноқилҳои кӯтоҳ (вақти устувории гармӣ)		Калиди танаффуси боркунӣ	s	4
7	Давомнокии ноқилҳои кӯтоҳ (вақти устувории гармӣ)		Калиди замин	s	2
8	Ҷараёни ноқилҳои кӯтоҳи номиналӣ (қула)			кА	50
9	Ҷараёни номиналии шикаста	Ҷараёни шикастани сарбории фаъол		A	630
		Ҷараёни шикастани ҳалқа			630
		5% ҷараёни шикастани сарбории фаъол			31.5
		Ҷараёни пуркунии кабел			10
		Иқтидори трансформатори бебор		кВА	1250
10	Ҷараёни шикастани ноқилҳои кӯтоҳ (маҳдудкунандаи сӯзишворӣ)			кА		31.5
11	Ҷараёни интиқоли номиналӣ			A		1200
12	Ҳаёти механикӣ			маротиба	2000	2000
13	Энергияи баромади зарбазан			J		1±0,5
