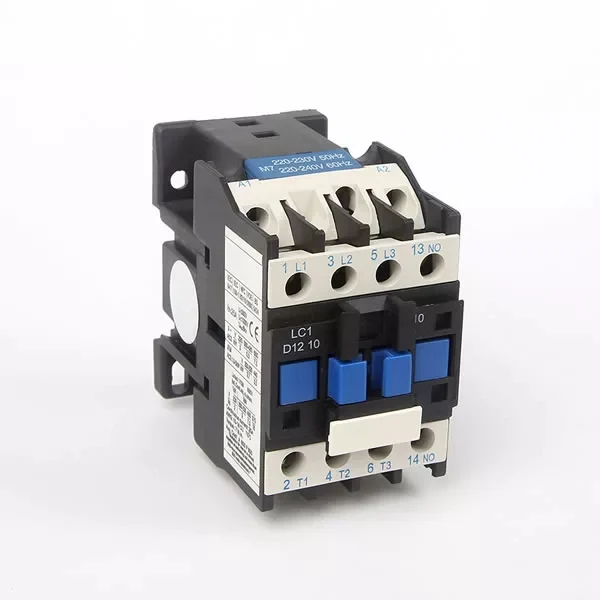

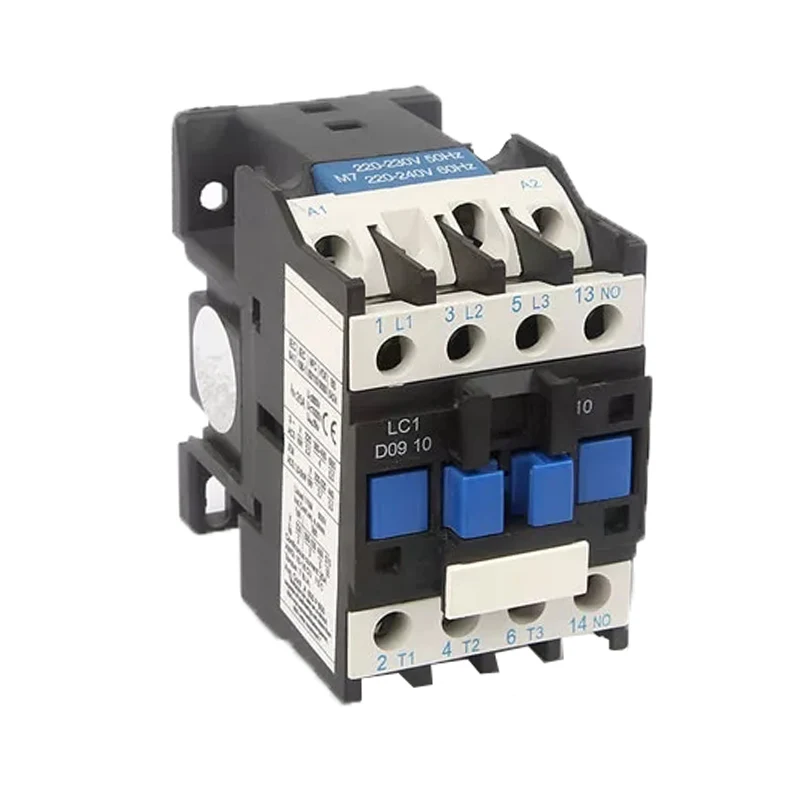

Контактори CJX2

XUCKY Electric як истеҳсолкунанда ва таъминкунандаи бузурги CJX2 Contactor дар Чин мебошад. Контатори CJX2 (LC1) (контактори AC/DC, минбаъд контактор номида мешавад), асосан барои схемаи AC 50Hz (ё 60Hz), шиддат ба 660V, ҷараёни номиналии корӣ то 95A дар категорияи истифодаи AC-3 истифода мешавад , 400V (380V), барои схемаи дурдаст фурӯзон ва хомӯш, муҳаррики AC зуд-зуд оғоз ва назорат кунед ва бо релеи мувофиқи гармӣ якҷоя кунед, то стартери электромагнитиро ташкил кунад, то схема метавонад кори аз ҳад зиёд сарборӣ шавад.

Ирсоли дархост

Тавсифи Маҳсулот

Доираи татбиқ

Контатори CJX2 (LC1) (контактори AC/DC, минбаъд контактор номида мешавад), асосан барои схемаи AC 50Hz (ё 60Hz), шиддат ба 660V, ҷараёни номиналии корӣ то 95A дар категорияи истифодаи AC-3 истифода мешавад , 400V (380V), барои схемаи дурдаст фурӯзон ва хомӯш, муҳаррики AC зуд-зуд оғоз ва назорат кунед ва бо релеи мувофиқи гармӣ якҷоя кунед, то стартери электромагнитиро ташкил кунад, то схема метавонад кори аз ҳад зиёд сарборӣ шавад.

CJX2 Contactor (LC1) (контактори AC/DC) ба стандартҳои IEC60947-4-1, GB14048.4 мувофиқат мекунад.

Модели контактори AC/DC аз Schneider LC1	Модели контактори AC/DC аз TAIXI CJX2

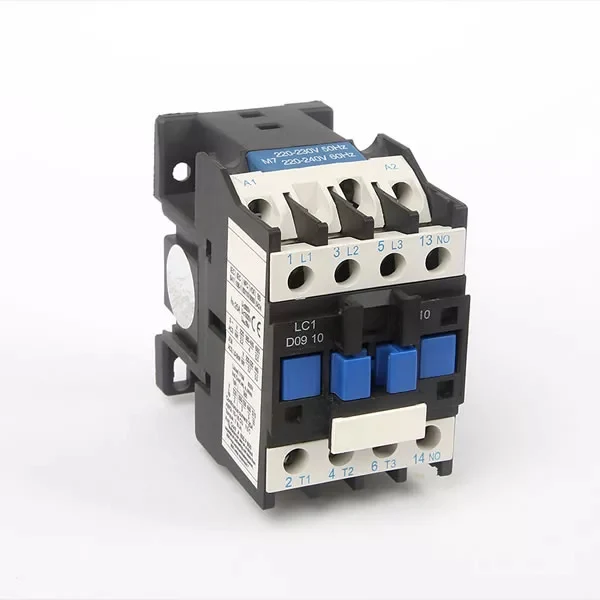

LC1-D09M7C	CJX2-09
LC1-D12M7C	CJX2-12
LC1-D18M7C	CJX2-18

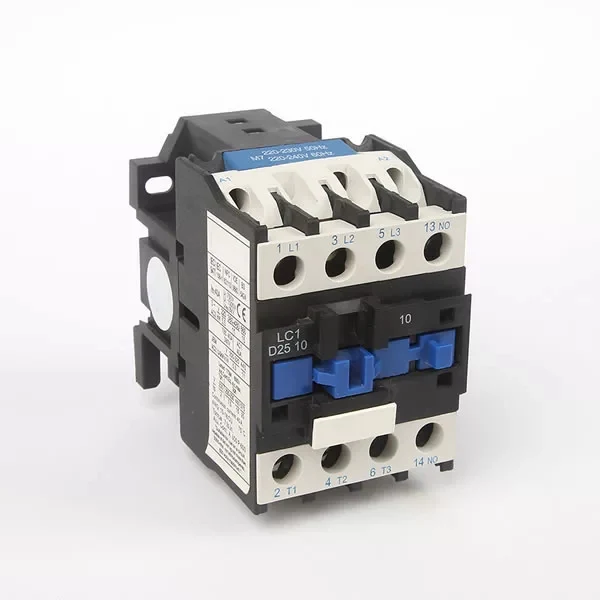

LC1-D25M7C	CJX2-25

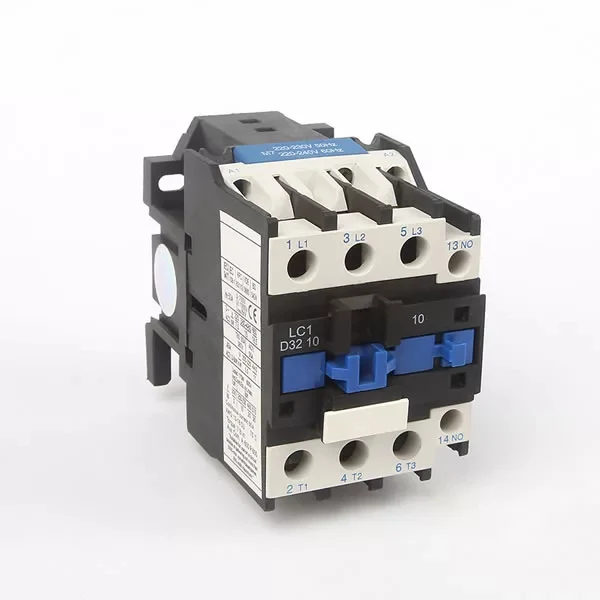

LC1-D32M7C	CJX2-32

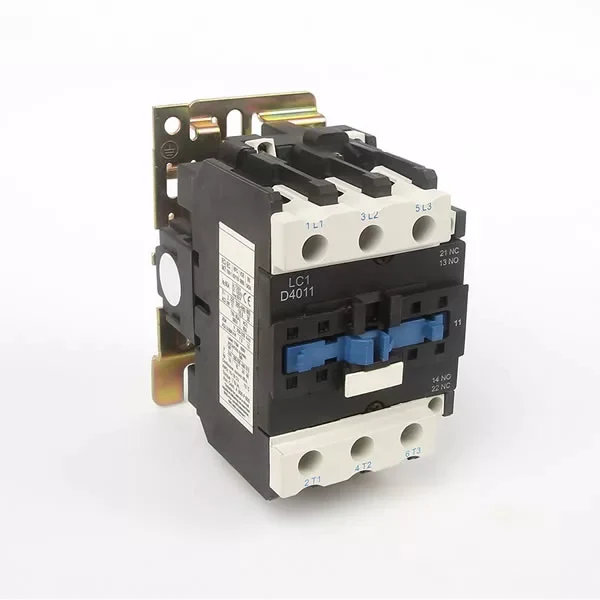

LC1-D40M7C	CJX2-40
LC1-D50M7C	CJX2-50

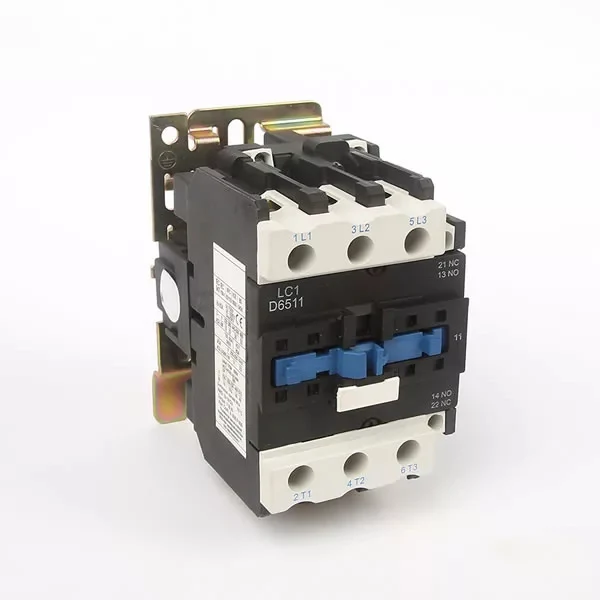

LC1-D65M7C	CJX2-65

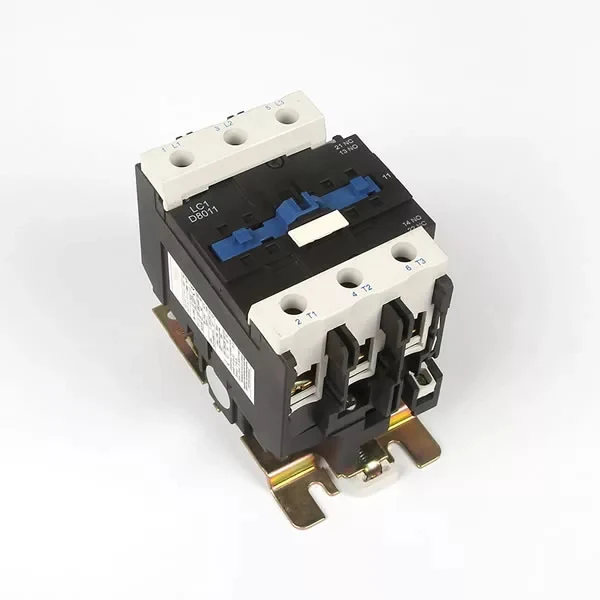

LC1-D80M7C	CJX2-80

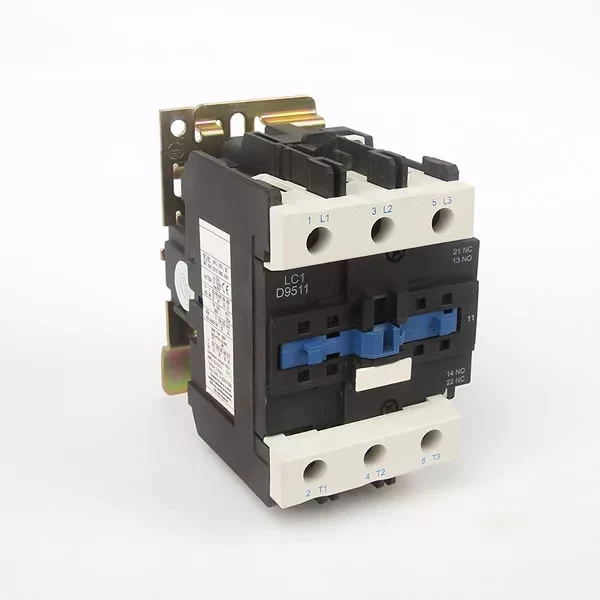

LC1-D95M7C	CJX2-95

Модел ва маънои

Баъзе моделҳои маъмул: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210421X12- JX2-8011 CJX2-9511

Шароити муқаррарии кор ва шароити насб

1. Ҳарорати ҳавои муҳити зист: -5 ℃ ~ + 40 ℃, ба ҳисоби миёна дар давоми 24 соат +35 ℃ зиёд нест.

2. Баландӣ: на бештар аз 2000м.

3. Шароити атмосфера: ҳарорати максималӣ +40 ℃, намии нисбӣ аз 50% зиёд нест; дар ҳарорати паст метавонад намӣ баландтари нисбӣ имкон диҳад, масалан, +20℃ то 90%, барои конденсатсия, ки баъзан аз сабаби тағирёбии ҳарорат ба вуҷуд меояд, бояд чораҳои махсус андешида шаванд.

4. Дараҷаи ифлосшавӣ: 3.

5. Категорияи насб: Ⅲ.

6. Шароити насб: Дар тамоили сатҳи насб ва ҳамвории амудӣ аст, на бештар аз ± 5 °.

7. Вибратсияи зарба: Маҳсулот бояд дар ҷойе бидуни ларзиш, зарба ва ларзиш насб ва истифода шавад.

8. Усули насб: Ба истиснои насби мехи печдор, балки инчунин насби роҳи оҳани корти стандартии 35mm. Амалиёти AC 40-95 метавонад дар 35 мм ё 75 мм корт насб карда шавад.

Параметрҳои асосӣ ва иҷрои техникӣ

1. Контактори JCX2 AC параметрҳои асосӣ ва нишондиҳандаҳои техникӣ (ниг. Ҷадвали 1).

Модели			CJX2-09		CJX2-12		CJX2-18		CJX2-25		CJX2-32		CJX2-40		CJX2-50		CJX2-65		CJX2-80		CJX2-95
Ҷараёни номиналии амалиётӣ (А)	380/400В	AC-3	9		12		18		25		32		40		50		65		80		95
		AC-4	3.5		5		7.7		8.5		12		18.5		24		28		37		44
	600/690В	AC-3	6.6		8.9		12		18		21		34		39		42		49		49
		AC-4	1.5		2		3.8		4.4		7.5		9		12		14		17.3		21.3
Ҷараёни гармидиҳии ҳавои анъанавӣ (A)			20		20		32		40		50		60		80		80		95		95
Шиддати номиналии изолятсия (V)			690
Се марҳилаи идорашаванда кувваи мотори кафас (AC-3) кВт		220/230В	2.2		3		4		5.5		7.5		11		15		18.5		22		25
		380/400В	4		5.5		7.5		11		15		18.5		22		30		37		45
		660/690В	5.5		7.5		10		15		18.5		30		37		37		45		45
Басомади кор (маротиба/с)	Ҳаёти электрикӣ	AC-3	1200		1200		1200		1200		600		600		600		600		600		600
		AC-4	300
	Ҳаёти механикӣ		3600
Ҳаёти электрикӣ (10000 маротиба)	AC-3		100		100		100		100		80		80		60		60		60		60
	AC-4		20		20		20		20		20		15		15		15		10		10
Ҳаёти механикӣ (10000 маротиба)			1000		1000		1000		1000		800		800		800		800		600		600
Модели муҳофизаткунандаи тақсимот			RT16-20		RT16-20		RT16-32		РТ16-40		РТ16-50		RT16-63		RT16-80		RT16-80		RT16-100		RT16-125
Терминали фишори сард		Шумораи	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2
	Тайёрнашуда сими фасењ терминал	мм²	1/2,5	1/2,5	1/2,5	1/2,5	1,5/4	1,5/4	1,5/4	1,5/4	2.5/6	2.5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	Тайёршуда сими фасењ терминал		1/4	1/2,5	1/4	1/2,5	1,5/6	1,5/4	1,5/10	1,5/6	2,5/10	2.5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	Тайёрнашуда сими сахти терминал		1/4	1/4	1/4	1/4	1,5/6	1,5/6	1,5/6	1,5/6	2,5/10	2,5/10	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
Қувваи чархаи AC	50 Гц	Дохилшавӣ (VA)	70		70		70		110		110		200		200		200		200		200
		Моҳ (VA)	9.0		9.0		9.5		14.0		14.0		57.0		57.0		57.0		57.0		57.0
		Қувва (Вт)	1,8 ~ 2,7		1,8 ~ 2,7		3~4		3~4		3~4		6~10		6~10		6~10		6~10		6~10
Диапазони амалиёт			Шиддати кашолакунӣ: 85% Us ~ 110Us； Шиддати озодкунӣ: 20% Us ~ 75Us
Параметрҳои асосии алоқаи ёрирасон			AC-15:le: 0,95A 380V/400V; DC-13: le: 0,15A 220V/250V lth: 10A

2. Каљи њаёти электрикї

3. Шиддати таъминоти барқ бо номи каттӣ Us ва код (ниг. Ҷадвали 2)

Шиддати ғалтаки мо (V)

110

127

220

230

240

380

400

415

440

480

600

50 Гц

М5

С5

Т5

60 Гц

М6

С6

50Гц/60Гц

М7

С7

Хусусиятҳои сохторӣ

1. Контатор барои намуди муҳофизатӣ, сохтори амал барои амали мустақим, тамос барои шикастани дукарата, бо андозаи хурд, вазни сабук, истеъмоли қувваи кам, умри дароз, бехатар ва боэътимод;

2. Контактори AC/DC метавонад стартери магнитии механикии баргардонидашаванда, стартери декомпрессии ситораи декомпрессиро созад, инчунин метавонад аз рӯи корбарон маҳсулоти гуногуни ҳосилшударо бо гурӯҳи тамоси ёрирасон, сари таъхири ҳаво ва ғайра созад.

3. Он метавонад насби блоки бинокориро барои илова кардани гурӯҳи алоқаи ёрирасон, сари таъхири ҳаво (диапазони таъхир дар ҷадвали 4 нишон дода шудааст), релеҳои гармидиҳӣ ва дигар лавозимот, ки дар як қатор маҳсулоти ҳосилшуда якҷоя карда мешаванд, истифода барад (ниг. Ҷадвали 3).

4. Супрессори силсилаи SR2 бо функсияи назарраси рафъи шиддат ва бо тамоси силсилаи CJX2 истифода мешавад, метавонад контакторро ба таври муассир муҳофизат кунад, то мӯҳлати хидматро дароз кунад. Ва метавонад аз халалдор шудани набзи шиддат ба компютер ва дигар системаи идоракунии электронии алоқаманд пешгирӣ кунад.

SR2-A барои CJX2 series 09A ~ 32A контактори AC/DC, мушаххасоти мушаххас инҳоянд:

SR2-A 24V~48V AC, DC

SR2-A 100V~250V AC, DC

SR2-A 380V~440V AC, DC

5. Контактори AC / DC дорои андозаи хурд, вазни сабук, истеъмоли қувваи кам, ҳаёти баланд, бехатар ва боэътимод ва ғайра мебошад.

6. Ҷисми контактори AC/DC як ҷуфт алоқаи ёрирасони одатан кушода ё одатан пӯшида дар 32A ва поёнтар, як ҷуфт алоқаи ёрирасони одатан кушода ва одатан пӯшида дар 40A ва болотар дорад. Илова бар ин, он метавонад гурӯҳи тамос ёрирасон F4 (ду ё чор гурӯҳ) ё сари таъхири ҳаво дар боло илова, илова NCF1-11C дар ҳар ду тараф, комбинатсияи онҳо (ниг. Ҷадвали 4 ва Ҷадвали 5).

7. Ба истиснои насби мехи печдор, контактор инчунин метавонад 35mm (CJX2-09 ~ 95) ва 75mm (CJX2-40 ~ 95) конкавҳои стандартии роҳи оҳанро истифода барад.

Модели	Диапазони таъхир	Шумораи тамосҳои таъхир	Диаграмма	Ҷадвали 4
F5-T0	0,1с~3с	НЕ + NC
F5-T2	0,1с~30с
F5-T4	10-180с
F5-D0	0,1с~3с
F5-D2	0,1с~30с
F5-D4	10-180с

Модели гурӯҳи алоқаи ёрирасон	Шумораи мухотибон		Диаграмма
Модели гурӯҳи алоқаи ёрирасон	Шумораи мухотибон одатан кушода (НЕ)	Шумораи мухотибон одатан баста (NC)	Диаграмма
F4-20	2	0
F4-11	1	1
F4-02	0	2
F4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1

Насб ва нигоҳдорӣ

1. Пеш аз насб, маълумоти дахлдори техникиро тафтиш кунед.

2. Насбкунӣ, он бояд мувофиқи шартҳои муқарраршуда, мувофиқи одатҳои визуалии одамон насб карда шавад.

3. Контактори AC/DC бо лавҳаи васлкунии металлӣ бояд ба таври дуруст ба замин пайваст карда шавад.

4. Буридаҳои терминал бояд мустаҳкам карда шаванд, пас аз санҷиши дурустии ноқилҳо, дар сурати тамоси асосии заряднок, аввал, он ҷалби чархро якчанд маротиба фаъол ва фурӯзон мекунад, пас аз эътимоднокии амали санҷиш, онро гузоштан мумкин аст. ба истифода дода мешавад.

5. Агар ҳангоми истифода садои ғайримуқаррарӣ вуҷуд дошта бошад, он метавонад дар рӯи сутуни аслӣ лой бошад, лутфан рӯи онро хушк кунед.

6. Ҳангоми истифода бояд ҷузъҳои маҳсулотро мунтазам тафтиш кунед, ки қисмҳои ҳаракаткунандаи роҳбандиро талаб намекунад, пайвасткунакҳо бе сустшавӣ, агар ягон қисм вайрон шуда бошад, бояд иваз карда шаванд.

Усули пайвастшавиро истифода баред

1. Контактори сефазавӣ дар маҷмӯъ ҳашт нуқта, се вуруд, се баромад ва ду нуқтаи назорат дорад. Натиҷа ва вуруд мувофиқанд, онро дидан осон аст. Агар шумо хоҳед, ки худфаъолият илова кунед, пас шумо бояд хатеро аз терминали баромад ба нуқтаи назорат пайваст кунед.

2. Пеш аз ҳама, бояд принсипи контактори AC/ DC донист. Он ба печ тавассути таъминоти барқи беруна барои тавлиди майдонҳои электромагнитӣ илова мекунад. Барқдоркунӣ ва кашидан, нуқтаҳои тамос пас аз хомӯш кардани барқ қатъ карда мешаванд. Принсипро донед, шумо бояд контактҳои таъминоти барқи манбаъҳои иловагии барқро муайян кунед, ки он ду контакти ғалтаки аст, умуман дар қисми поёнии контактор ва дар ҳар тараф. Дар даромаду баромади дигар умуман дар боло аст, назар, то бидонед,. Инчунин қайд кунед, ки шиддати манбаъҳои иловагии барқ (220V ё 380V), ки умуман қайд карда шудаанд, чӣ гуна аст. Инчунин қайд кунед, ки нуқтаи тамос одатан пӯшида ё одатан кушода аст. Агар назорати худкушӣ мавҷуд бошад, танҳо хатҳоро мувофиқи принсипи аслӣ тоза кунед.

Вақте ки ғалтаки барқ гиред, ядрои статикӣ қувваи электромагнитиро ба вуҷуд меорад, то ядрои ҳаракаткунандаро кашад, зеро системаи тамос бо ядрои ҳаракаткунанда пайваст аст, аз ин рӯ ядрои ҳаракаткунанда се контакти ҳаракаткунандаро дар як вақт мегардонад, пӯшидани тамос, ки ба он пайваст мешавад. таъмини нерӯ. Вақте ки барқ хомӯш мешавад, ҷабҳа нопадид мешавад, қисми ҳаракаткунандаи пайванди аслӣ бо қувваи реаксияи баҳорӣ ҷудо карда мешавад, то алоқаи асосӣ ҷудо карда шавад, қувваи барқро қатъ кунед.

Андоза ва андозагирии насб

Нақшаи маҳсулот ва андозаҳои насб (ниг. Расми 1, Расми 2 ва Ҷадвали 6).

андоза: мм

Модели	Макс	B макс	C макс	Dmax	Ва макс	a	b	φ
CJX2-09~12	47	76	82	120.5	140.5	34/35	50/60	4.5
CJX2-18/CJX2-1810/CJX2-1801	47	76	87	125.5	145.5	34/35	50/60	4.5
CJX2-25	57	86	95	133.5	153.5	40	48	4.5
CJX2-32	57	86	100	138.5	158.5	40	48	4.5
CJX2-4011 ~ 6511	77	129	116	154.5	174.5	40	105	6.5
CJX2-4004 ~ 6504	84	129	116	154.5	174.5	40	105	6.5
CJX2-4008 ~ 9511	84	129	127	154.5	174.5	40	105	6.5
CJX2-8011 ~ 9511	87	129	127	165.5	185.5	40	105	6.5
CJX2-8004 ~ 9504	96	129	122	160.5	180.5	40	105	6.5
CJX2-8008 ~ 9508	96	129	135	160.5	180.5	40	105	6.5
