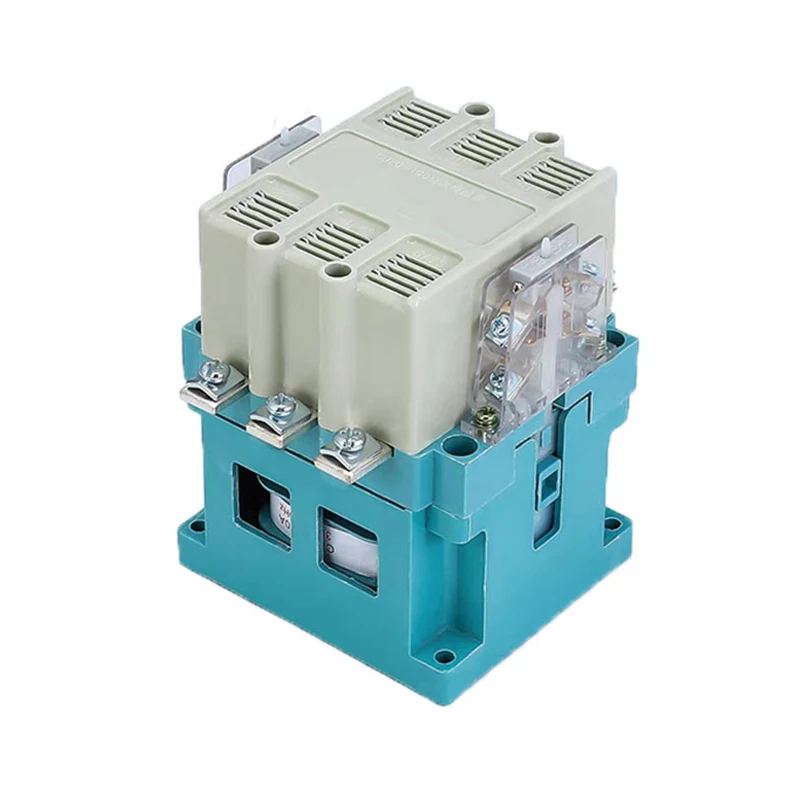

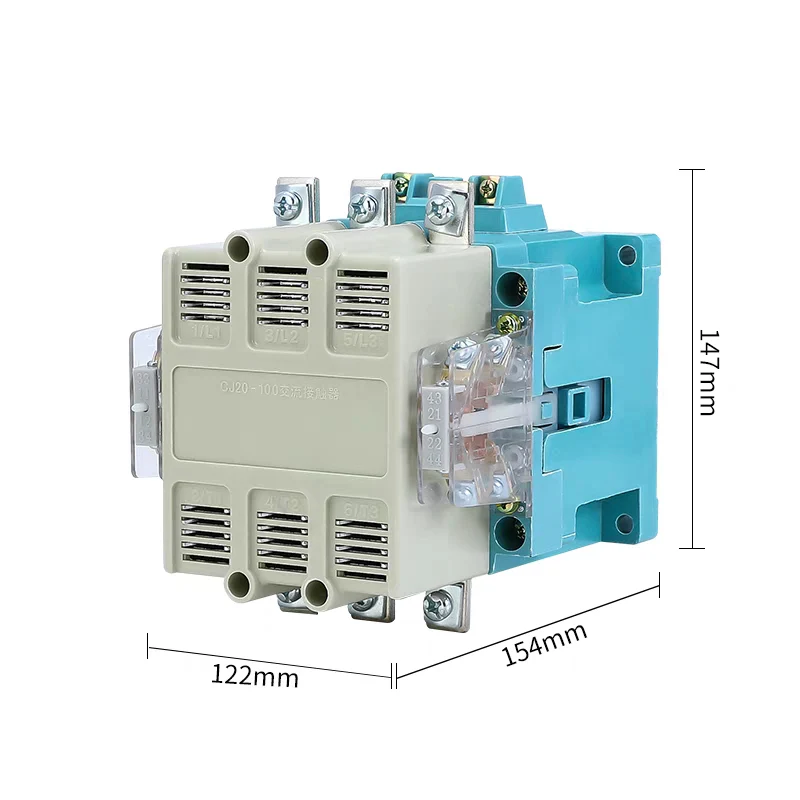

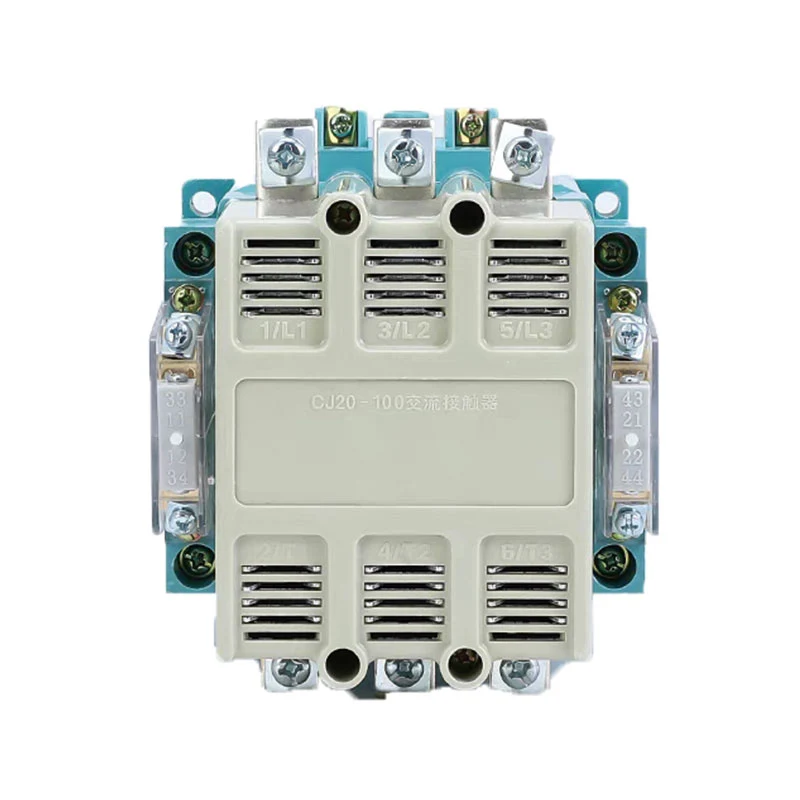

Контактори AC CJ20

XUCKY Electric Contactor CJ20 AC барои назорати истеҳсолкунандагон ва таъминкунандагони Motors мебошад. CJ20 контактори AC (контактори AC/DC), асосан дар схемаи AC 50Hz (ё 60Hz), шиддати номиналӣ то 660V, ҷараёни номиналии корӣ то 630A, барои сохтани масофаи дур ва шикастани схема ва якҷоя бо изофабори гармии мувофиқ истифода мешавад реле, барои муҳофизат кардани схема, ки амалиёт метавонад аз ҳад зиёд пурбор шавад. Контактори AC/DC ба стандартҳои IEC60947-4-1, GB14048.4 мувофиқат мекунад.

Ирсоли дархост

Тавсифи Маҳсулот

Доираи татбиқ

CJ20 контактори AC (контактори AC/DC), асосан дар схемаи AC 50Hz (ё 60Hz), шиддати номиналӣ то 660V, ҷараёни номиналии корӣ то 630A, барои сохтани масофаи дур ва шикастани схема ва якҷоя бо изофабори гармии мувофиқ истифода мешавад реле, барои муҳофизат кардани схема, ки амалиёт метавонад аз ҳад зиёд пурбор шавад. Контактори AC/DC ба стандартҳои IEC60947-4-1, GB14048.4 мувофиқат мекунад.

Модел ва маънои

Шароити муқаррарии кор ва шароити насб

Ҳарорати ҳавои муҳити зист: -5 ℃ ~ + 40 ℃, ба ҳисоби миёна дар давоми 24 соат + 35 ℃ зиёд нест.

Баландӣ: на бештар аз 2000 м.

Шароити атмосфера: ҳарорати максималӣ +40 ℃, намии нисбӣ на бештар аз 50%; дар ҳарорати паст метавонад намӣ баландтари нисбӣ имкон диҳад, масалан, +20℃ то 90%, барои конденсатсия, ки баъзан аз сабаби тағирёбии ҳарорат ба вуҷуд меояд, бояд чораҳои махсус андешида шаванд.

Сатҳи ифлосшавӣ: 3.

Категорияи насб: Ⅲ.

Шароити насб: тамоили сатҳи насб ва ҳамвории амудӣ на бештар аз ±5 ° аст.

Вибрацияи зарба: Контактори AC/DC бояд дар ҷойе бидуни ларзиш, зарба ва ларзиши назаррас насб ва истифода шавад.

Параметрҳои асосӣ ва иҷрои техникӣ

Шиддати таъминоти ченаки назорати coil Us: AC 50Hz, 110V, 127V, 220V, 380V; Шиддати доимӣ: 110В, 220В

Муҳлати механикӣ: CJ20-10, 16, 25, 40, 63, 100, 160 барои 10 миллион маротиба; CJ20-250, 400, 630 барои 6 миллион маротиба.

Сатҳи сарфаи алоқаи каммасрафи AC/DC (ниг. Ҷадвали 1).

Ҷадвали 1

Модели	CJ20-63 ~ 160JZ	CJ20-630J	CJ20-250 ~ 630JZ
Сатҳи сарфа %	90	95	95

Параметрхои асосй ва нишондихандахои техникии контактор (ниг. ба чадвали 2).

Ҷадвали 2

Модели	Шиддати номиналии изолятсия Ui(V)	Ҳавои маъмулии озод ҷараёни гармидиҳӣ Ith (A)	Максимум қувваи се фаза сайгу мотори қафас аз ҷониби идора карда мешавад AC-3 кВт			Шумораи амалкунанда давраҳо дар як соат маротиба/соат (AC-3)	AC-3 Ҳаёти электрикӣ (10000 маротиба)	Қувваи чарх Оғоз / Нигоҳ доред VA/VA	Интихоби сӯзишворӣ моделҳои (SCPD).
Модели	Шиддати номиналии изолятсия Ui(V)	Ҳавои маъмулии озод ҷараёни гармидиҳӣ Ith (A)	220В	380В	660В		AC-3 Ҳаёти электрикӣ (10000 маротиба)	Қувваи чарх Оғоз / Нигоҳ доред VA/VA	Интихоби сӯзишворӣ моделҳои (SCPD).
CJ20-10	690	10	2.2	4	4	1200	100	65/9	RT16-20
CJ20-16		16	4.5	7.5	11			62/9	RT16-32
CJ20-25		25	5.5	11	13			93/14	РТ16-50
CJ20-40		32	11	22	22			175/19	RT16-80
CJ20-63		40	18	30	35		120	480/57	RT16-160
CJ20-100		63	28	50	50			570/61	RT16-250
CJ20-160		100	48	85	85			855/85,5	RT16-315
CJ20-250		250	80	132	-	600	60	1710/152	RT16-400
CJ20-400		400	115	200	200			1710/250	RT16-500
CJ20-630		630	175	300	-			3578/91.2	RT16-630

Навъи тамос, миқдор ва параметрҳои асосии алоқаҳои ёрирасон (ниг. Ҷадвали 3)

Ҷадвали 3

Модели	Ҳавои маъмулии озод ҷараёни гармидиҳӣ (A)	Шиддати номиналии изолятсия (V)	Баҳои амалиётӣ шиддат (V)		Баҳои амалиётӣ ҷорӣ (A)		Иқтидори идоракунии номиналӣ		Намудҳо ва рақамҳо алоқа
			AC	DC	AC	DC	AC	DC
CJ20-10~40	10	690	380	220	0.26	0.14	AC-15 100ВА	DC-13 30 Вт	Ду одатан кушода, ду одатан баста мешаванд
			220	110	0.45	0.27
CJ20-63 ~ 160	10		380	220	0.80	0.27	AC-15 300ВА	DC-13 60 Вт	Ду одатан кушода, ду одатан баста мешаванд
			220	110	1.4	0.6
CJ20-250 ~ 630	10		380	220	1.3	0.27	AC-15 500ВА	DC-13 60 Вт	одатан кушода 4 3 2
			220	110	2.3	0.6			одатан баста 2 3 4

Диаграммаи пайвастшавӣ

Хусусиятҳои сохторӣ

Системаи алоқаи контактори AC/DC барои ҷойгиркунии мустақим ва дутанаффус, тамоси ёрирасони CJ20-40A ва бештар ҳамчун ҷузъи ҷудогона дар ҳар ду тарафи контакти асосӣ насбшуда, ҷудокунӣ дар электрикӣ мебошад.

Контакторҳои CJ20-10~25A AC/DC метавонанд бо винтҳо ё релсҳои корти стандартии 35 мм насб карда шаванд.

Контакторҳои CJ20-10~16A AC/DC камераи камончаи оддии кушодани нуқтаи дукаратаро истифода мебаранд ва боқимондаҳо сарпӯши камонҳои бисёрқабата ё пӯшаҳои сарпӯши камонро бо қобилияти шикастани баланд ва эътимоднокии баланд истифода мебаранд.

CJ20-63~630 контакторҳои каммасрафи энергияи AC/DC дорои модули умумии сарфакунандаи нерӯи DC мебошанд, на танҳо метавонанд маҳсулоти каммасрафи энергияи хомӯшкунанда ё маҳсулоти амалиёти DC ба даст оранд ва алоқаҳои ёрирасонро қабул намекунанд ва ҳамин тавр эътимоднокӣ ва ҳаёти маҳсулотро беҳтар мекунанд.
