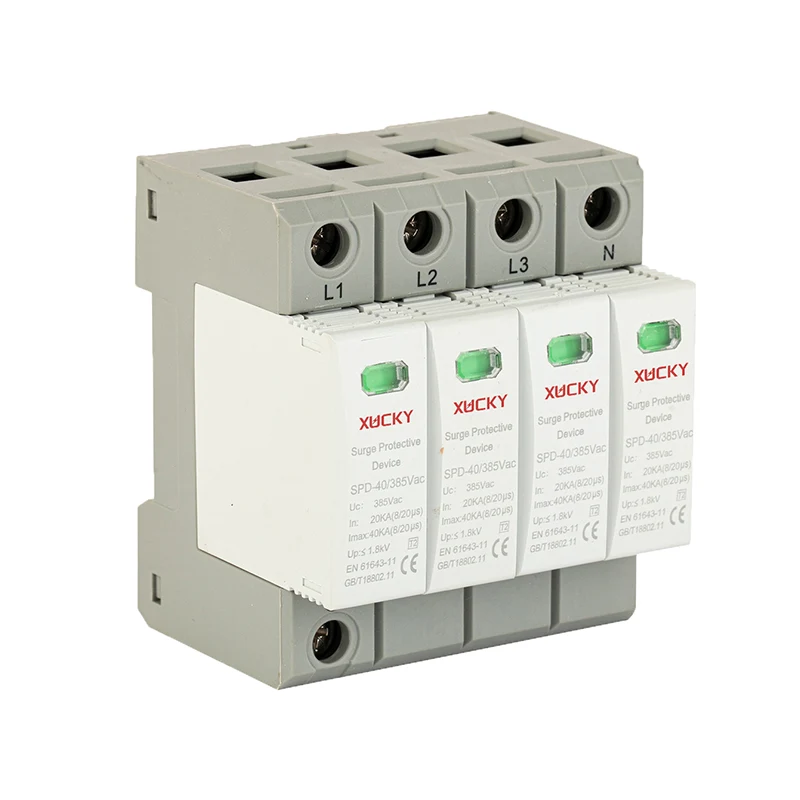

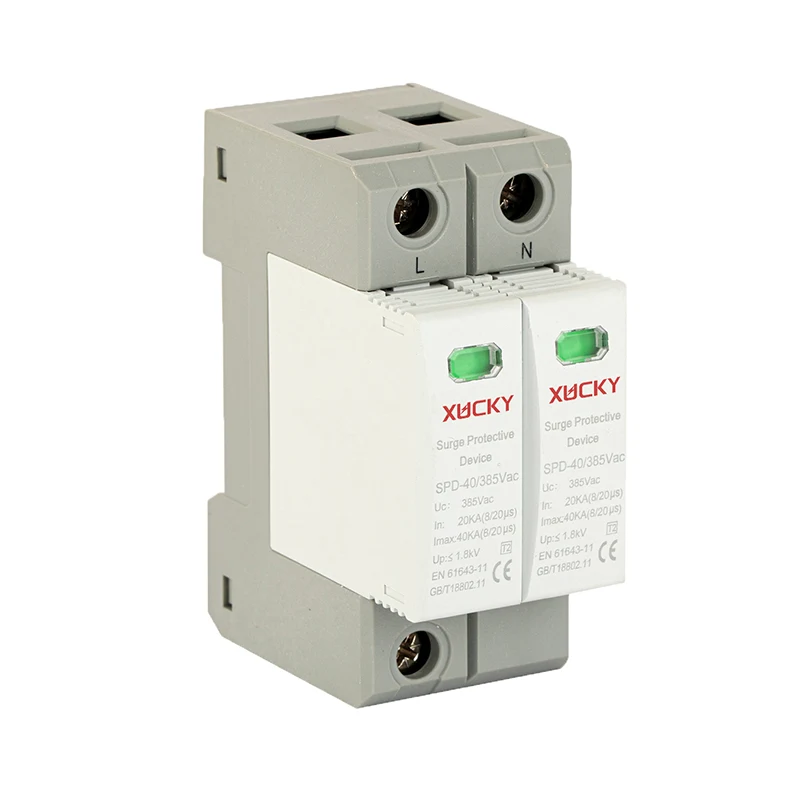

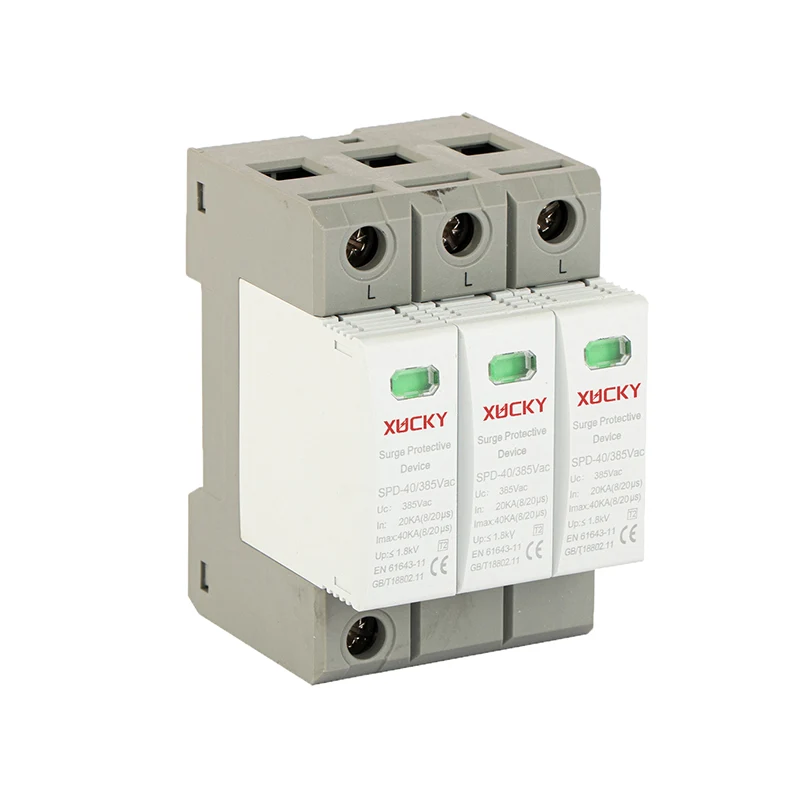

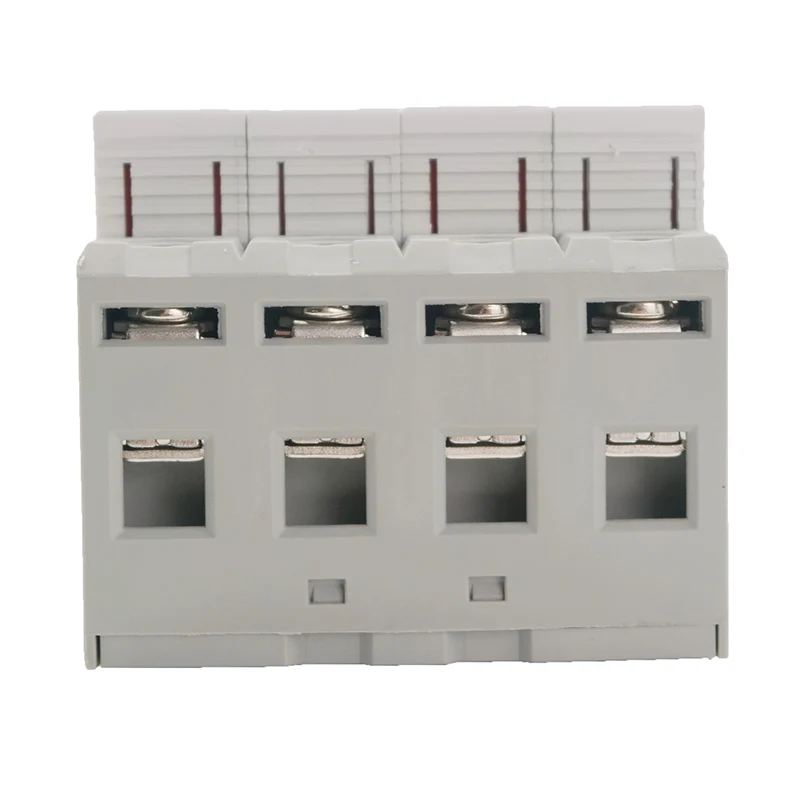

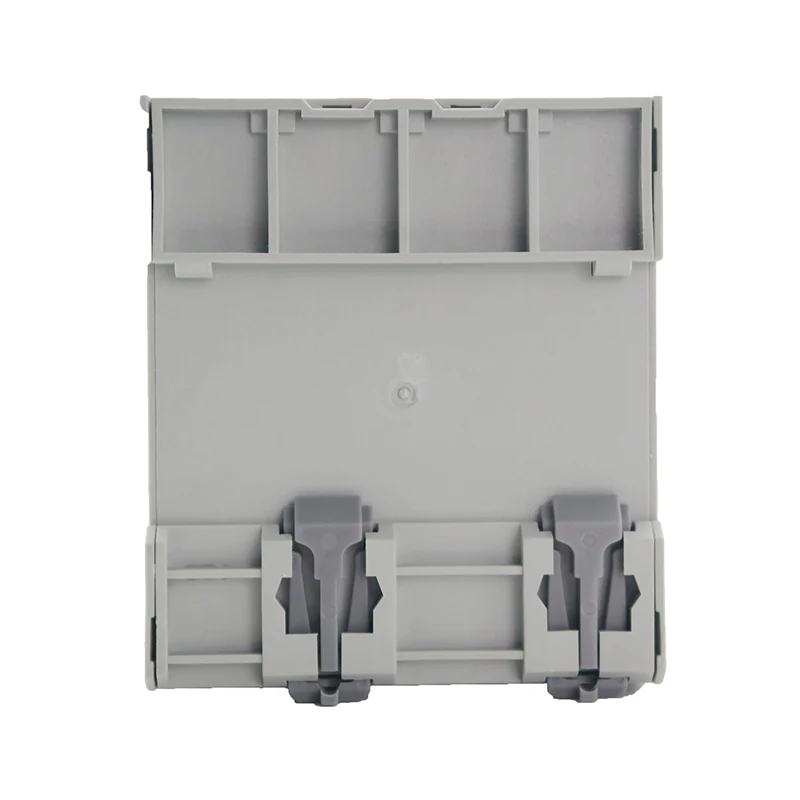

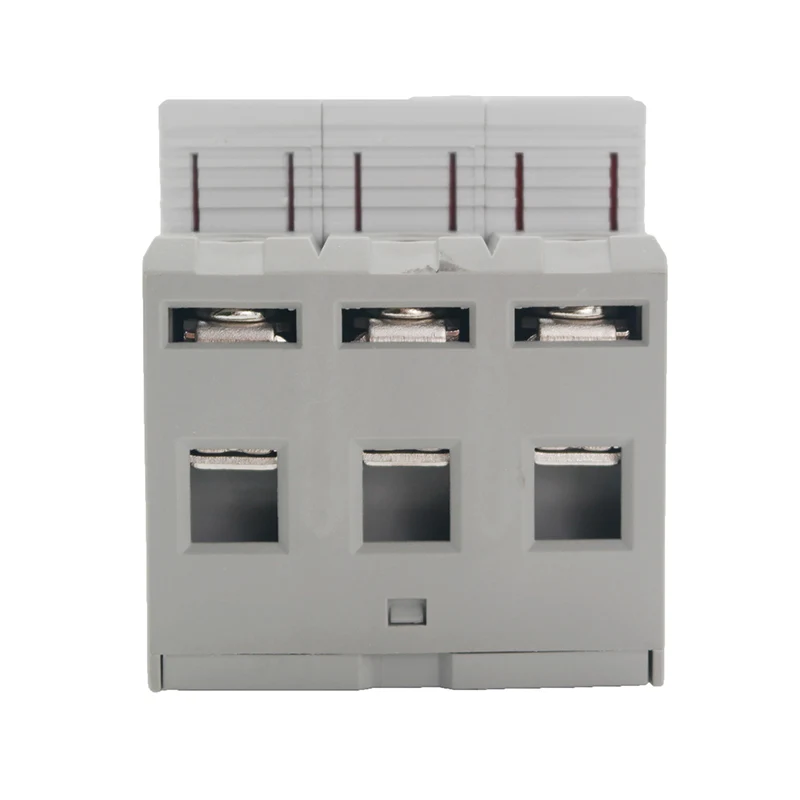

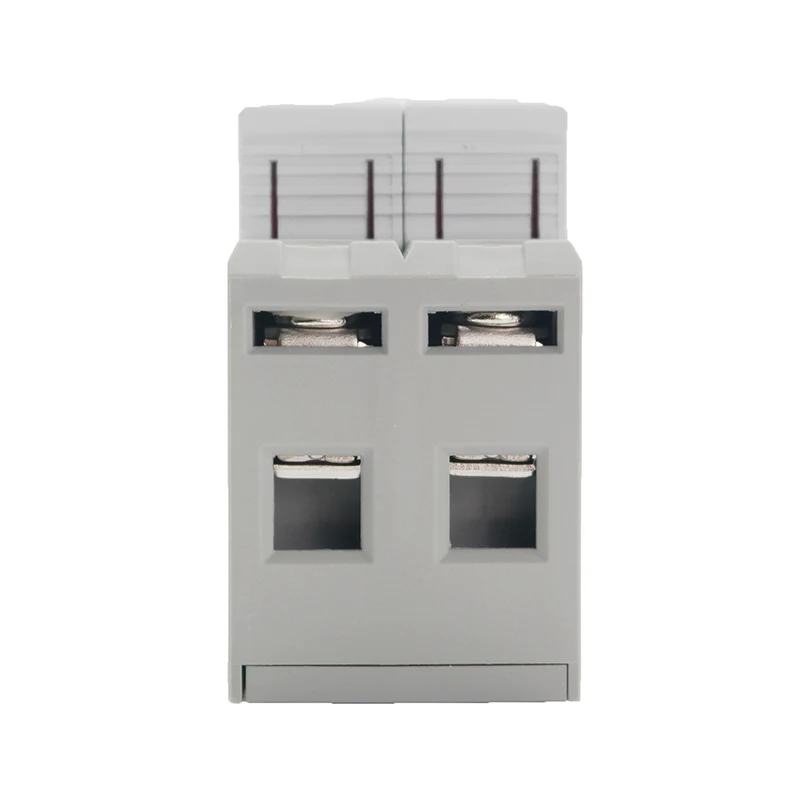

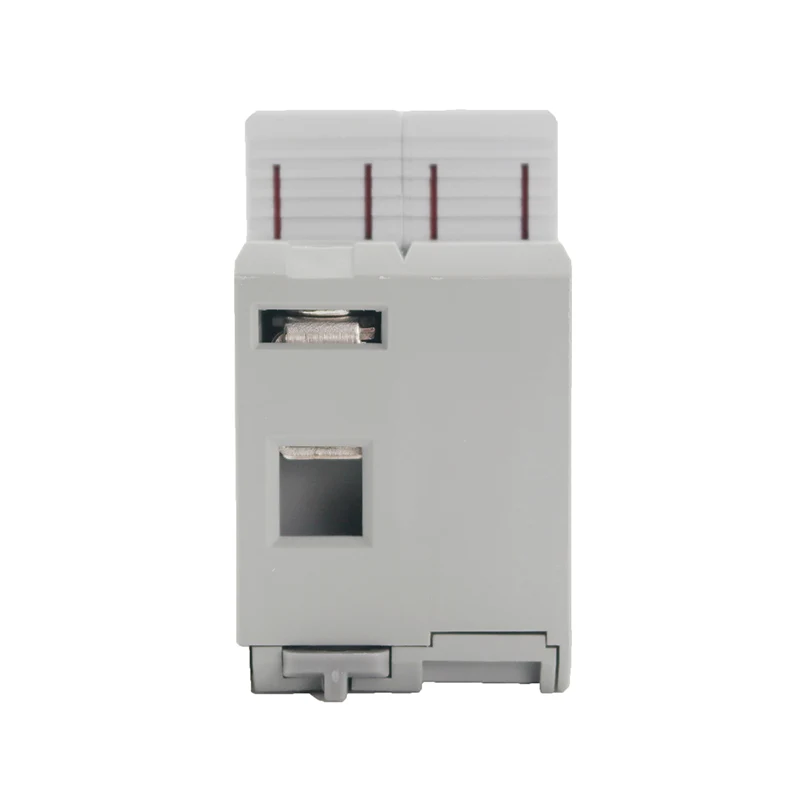

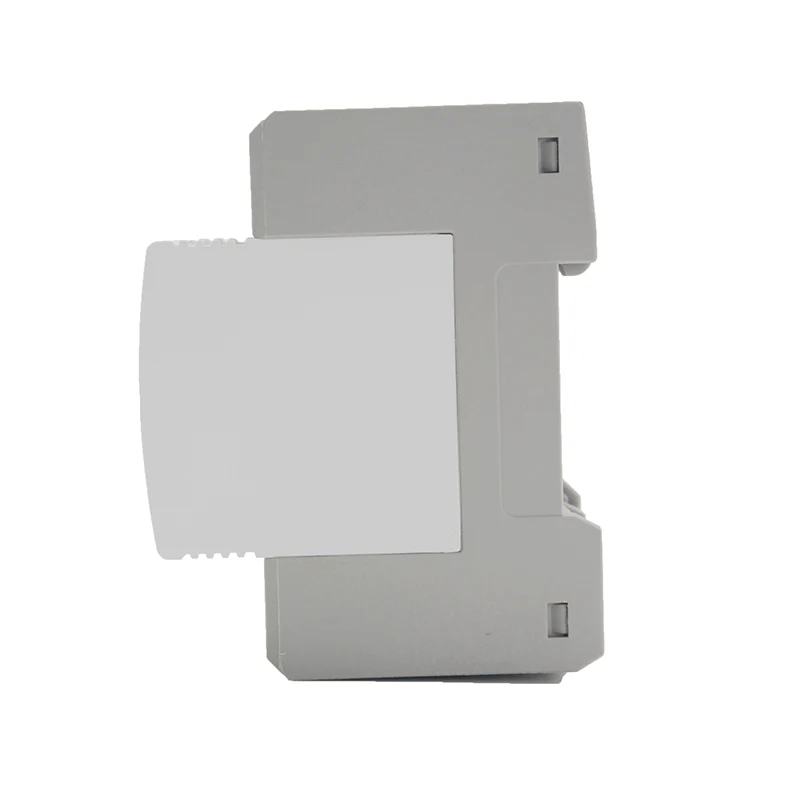

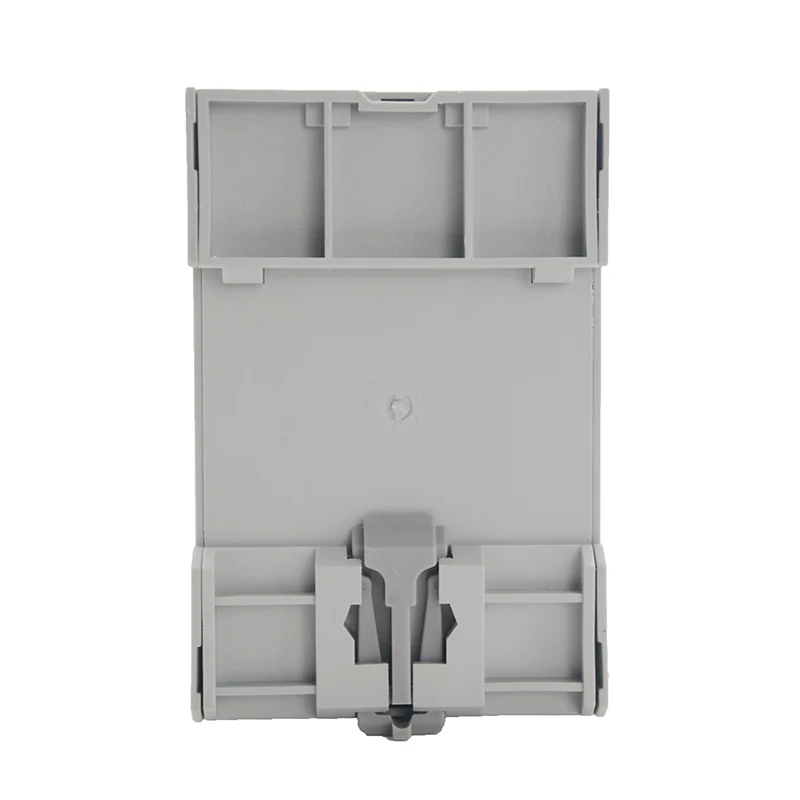

XUCKY SPD Таҷҳизоти муҳофизаткунандаи шиддат аз шиддат, силсилаи B, C, D Дастгоҳи бузурги ҷорӣ аз модули SPD, ки барои системаҳои таъминоти барқи AC 50/60 Гц, TT, IT, TN-S, TN-C, TN-C-S шиддати номиналӣ истифода мешавад 380V ва камтар аз он, барои муҳофизат кардани шабакаи барқ, ки дар натиҷаи раъду барқ ё шиддати аз ҳад зиёд ба вуҷуд омадааст. Тарҳ ба IEC61643-1 асос ёфтааст, он метавонад ҷараёни барқи 100 кА-ро холӣ кунад, корпус дар роҳи оҳани барқии 35 мм насб карда шудааст, дастгоҳи ҷудокунӣ ба таври худкор аз шабакаи барқи худ берун мешавад, дар айни замон нишондиҳандаи вазъ аз сабз ба сурх табдил меёбад. Дастгоҳи муҳофизаткунандаи SPD Surge дорои шеваҳои муҳофизати реҷаи умумӣ (MC) ва режими дифференсиалӣ (MD) мебошад.
Дастгоҳи муҳофизаткунандаи SPD Surge ба талаботҳои стандарти IEC61643-1 мувофиқат мекунад.
Дастгоҳи муҳофизатии SPD Surge баристори аълои ғайрихаттӣ истифода мебарад, дар шароити муқаррарӣ, дастгоҳи муҳофизаткунандаи шиддат дар ҳолати муқовимати баланд қарор дорад, ҷараёни ихроҷ тақрибан ба сифр баробар аст, то таъмини таъминоти муқаррарии қувваи барқро барои системаи таъминоти барқ таъмин кунад. Вақте ки шиддати аз ҳад зиёди системаи энергетикӣ пайдо мешавад, дастгоҳи муҳофизаткунандаи шиддат фавран дар наносонияҳо амал мекунад, амплитудаи маҳдудияти аз ҳад зиёди шиддат дар доираи кори бехатарии таҷҳизот. Дар айни замой энергиям аз хад зиёд вольт мебарояд. Сипас, дастгоҳи муҳофизаткунандаи шиддат ба зудӣ ба ҳолати муқовимати баланд мубаддал шуд, ки ба таъминоти муқаррарии нерӯи системаи барқ таъсир намерасонад.
Таҷҳизоти муҳофизаткунандаи шиддати SPD дар системаи сефазавии чор-симӣ, муҳофизатчилик Системаи Сефазали тизимли сефазали қувватли инқирозга қарши курашиш байни хати сефаза ва симли хати сифрли сим билан боғланган. Таҷҳизоти муҳофизати аз шиддат дар шароити муқаррарӣ дар ҳолати муқовимати баланд қарор дорад, вақте ки шиддати шадиди шабакаи барқ, ки дар натиҷаи раъду барқ ё сабабҳои дигар ба вуҷуд омадааст, дастгоҳи муҳофизаткунандаи шиддат дар вақти наносония фавран ба замин ворид шуда, таҷҳизоти барқиро муҳофизат мекунад. дар сети электр. Вақте ки шиддати шиддат аз протектор мегузарад, пас аз нест шудан, дастгоҳи муҳофизаткунандаи шиддат ба ҳолати муқовимати баланд табдил меёбад ва ба ин васила ба кори муқаррарии шабакаи барқ таъсир намерасонад.
★ истифодаи ҳуқуқҳои мустақили моликияти зеҳнии филми варистори оксиди руҳ-иҷрои баланд
★ истифодаи технологияи касбӣ дар доираи модули ҳифзи сипари металлӣ
★ дарунсохти аз ҳад зиёд гармшавии ҷорӣ, технологияи схемаи назорати ҳарорат
★ Нишони ҳушдор равшан аст, сабз (муқаррарӣ), сурх (айб)
★ тарҳи модул, насби осон, нигоҳдорӣ, нигоҳдории осон
★ бо интерфейси алоқаи дурдаст, имкон мониторинги дурдаст
|
Модели |
SPD-B30 |
SPD-B40 |
SPD-B60 |
|||
|
Макс пайваста шиддати корӣ Uc (V~) |
320 |
385 |
320 |
385 |
320 |
385 |
|
Баланд шудани сатҳи муҳофизат (кВ) |
＜2.0 |
＜2.0 |
＜2.0 |
＜2,5 |
＜2,5 |
＜3,0 |
|
Пардохти номиналӣ ҷорӣ Дар (8/20μs) (kA) |
30 |
40 |
60 |
|||
|
Ҷараёни максималии разряд Макс (8/20мкс) (кА) |
60 |
80 |
100 |
|||
|
Вақти вокуниш t(ns) |
＜25 |
|||||
|
Пешгирандаҳо ё барқгирандаҳо (A) |
63 |
|||||
|
Муҳити корӣ (℃) |
-40℃~+85℃ |
|||||
|
Рутубати нисбӣ (%) |
≤95%（25℃） |
|||||
|
Кондуктори дастрасӣ майдони буриш (мм²) |
≥25 |
≥35 |
≥35 |
|||
|
Дастрасӣ ба замин майдони буриш (мм²) |
≥35 |
≥35 |
≥35 |
|||
|
Модели |
SPD-C15 |
SPD-C20 |
||||||||
|
Максимум кори доимӣ шиддат Uc (V~) |
275 |
320 |
375 |
420 |
440 |
275 |
320 |
375 |
420 |
440 |
|
Баланд шудани сатҳи муҳофизат (кВ) |
＜1.2 |
＜1,5 |
＜1.8 |
＜2.0 |
＜2.0 |
＜1.2 |
＜1,5 |
＜1.8 |
＜2.0 |
＜2.0 |
|
Пардохти номиналӣ ҷорӣ Дар (8/20μs) (kA) |
15 |
20 |
||||||||
|
Ҷараёни максималии разряд Макс (8/20мкс) (кА) |
30 |
40 |
||||||||
|
Вақти вокуниш t(ns) |
＜25 |
|||||||||
|
Соҳилкунакҳо ё сӯзанакҳо (A) |
25 |
32 |
||||||||
|
Муҳити корӣ (℃) |
-40℃~+85℃ |
|||||||||
|
Рутубати нисбӣ (%) |
≤95%（25℃） |
|||||||||
|
Кондуктори дастрасӣ майдони буриш (мм²) |
≥16 |
≥25 |
||||||||
|
Дастрасӣ ба замин майдони буриш (мм²) |
≥16 |
≥25 |
||||||||
|
Сими ҳушдор майдони буриш (мм²) |
≥1,5 |
|||||||||
|
Модели |
SPD-D5 |
SPD-D10 |
||||||
|
Макс пайваста шиддати корӣ Uc (V~) |
275 |
320 |
385 |
420 |
275 |
320 |
385 |
420 |
|
Баланд шудани сатҳи муҳофизат (кВ) |
＜1.2 |
＜1,5 |
＜1.8 |
＜2.0 |
＜1.2 |
＜1,5 |
＜1.8 |
＜2.0 |
|
Пардохти номиналӣ ҷорӣ Дар (8/20μs) (kA) |
5 |
10 |
||||||
|
Ҷараёни максималии разряд Макс (8/20мкс) (кА) |
10 |
20 |
||||||
|
Вақти вокуниш t(ns) |
＜25 |
|||||||
|
Пешгирандаҳо ё барқгирандаҳо (A) |
10 |
16 |
||||||
|
Муҳити корӣ (℃) |
-40℃~+85℃ |
|||||||
|
Рутубати нисбӣ (%) |
≤95%（25℃） |
|||||||
|
Кондуктори дастрасӣ майдони буриш (мм²) |
≥10 |
≥16 |
||||||
|
Дастрасӣ ба замин майдони буриш (мм²) |
≥16 |
≥25 |
||||||
|
Майдони буриши сими ҳушдор (мм²) |
≥1,5 |
|||||||
Дар системаи сефазавии чор-сим хатҳои се фаза ва хати нейтралӣ бо протектор байни кунҷ пайваст карда мешаванд.
Дар шароити муқаррарӣ, муҳофиз дар ҳолати муқовимати баланд қарор дорад ва вақте ки шабакаи барқ бо сабаби зарбаи барқ ё дигар сабабҳо шиддати аз ҳад зиёд дорад, муҳофизаткунанда фавран дар вақти наносония зуд ба кор андохта мешавад ва шиддати аз ҳад зиёд ҷорӣ карда мешавад. ба замин андохта, бо хамин тачхизоти электрикии сети электрро мухофизат мекунад.
Вақте ки шиддати шиддат аз протектор мегузарад ва нопадид мешавад, протектор ба ҳолати муқовимати баланд бармегардад, то ба кори муқаррарии шабакаи барқ таъсир нарасонад. Диаграммаи схематикии электрикии муҳофизаткунандаи шиддат дар зер нишон дода шудааст.
Эзоҳ: 1, ҷудокунандаи шикасти гармӣ 2, варақаи varistor
■ Муҳофизати ҷараёнҳои барқии синфи C SPD барои барқ пайванди эҳтимолиро муҷаҳҳаз мекунад.
■ Минтақаи LPZ0B ё LPZ1 ва минтақаи LPZ2-ро насб кунед.
■ Таҷҳизоти муҳофизаткунандаи шиддат одатан дар қуттии тақсимоти ошёна, маркази компютерӣ, утоқи телекоммуникатсионӣ, утоқи идоракунии лифт, утоқи телевизиони кабелӣ, утоқи идоракунии бино, маркази назорати амният, маркази назорати сӯхтор, утоқи идоракунии саноатӣ, утоқи идоракунии таҷҳизоти табдили басомад, беморхона насб карда мешавад. ҳуҷраи амалиётӣ, ICU ва муҷаҳҳаз бо электронӣ
1П
2С
3С
4С
Қувваи харобиовари барқ бузург аст, барқ берун аз манбаи барқи коммутатсионӣ (асои барқ) кофӣ нест, мавҷи барқ мувосита ё бавосита (тавассути индуксияи электромагнитӣ) ба ҳама роҳҳои электрикӣ ва каналҳои металлӣ (ба монанди хати барқ ва хати сигнал, антенна ва қубури металлӣ ва ғайра). Аз ҳад зиёд ва шиддати барқ, ки дар натиҷа ба системаи шабакавӣ, таҷҳизоти барқӣ, иттилооти электронӣ, хатҳои осебдидаи сабук, осеби вазнин ба дастгоҳ оварда мерасонад, системаро фалаҷ мекунад, боиси талафоти бебаҳо мегардад. Ҷараёни барқ зуд тағйир меёбад.
