NDM1 қолаби Парвандаи барқгиранда

Доираи татбиқ

XUCKY NDM1 қолаби барқгиранда (NDM1, минбаъд ҳамчун MCCB номида мешавад) сӯзанҳои навест, ки аз ҷониби ширкат бо истифода аз технологияи пешрафтаи байналмилалӣ тарҳрезӣ ва таҳия шудааст. Шаклкунакҳо дорои хусусиятҳои зерин мебошанд: андозаи паймон, иқтидори баланди шикастан, масофаи кӯтоҳи камон ва ба ларзиш тобовар, маҳсулоти беҳтаринест, ки дар замин ё киштӣ истифода мешаванд. Шиддати номиналии изолятсияи сӯзишворӣ 800 В (500 В барои NDM1-63) аст, он барои шабакаи тақсимоти AC 50 Гц / 60 Гц, шиддати номиналии кории 690 В ва ҷараёни номиналии 1250А, барои тақсим кардани қувва ва муҳофизати схема ва қувва мувофиқ аст. аз осеб дидани таҷҳизот дар натиҷаи сарбории аз ҳад зиёд, расиши кӯтоҳ, пастшиддат ва дигар камбудиҳо. Инчунин барои муҳофизати кам-кам табдил додани занҷирҳо ва кам оғоз кардани мотор ва изофабор, расиши кӯтоҳ, зери шиддат. Калиди барқии NDM1 мумкин аст амудӣ (рост) ё уфуқӣ (трансверс) васл карда шавад.

NDM1 MCCB барои ҷудокунӣ мувофиқ аст ва рамзи " " аст.

NDM1 Калыпкакунак ба стандарт мувофиқат мекунад: GB14048.2 "таҷҳизоти коммутатсионӣ ва назорати пастшиддат, Қисми 2: сӯзанакҳо."

Модел ва маънои

Шарҳ:

Мувофиқи қутб, он чор намудро тасниф мекунад:

Намуди A: N-қутби бе ҷузъҳои аз ҳад зиёди барориши ҷараён ва N-қутб ҳама вақт пайваст карда шудааст ва бо се қутби дигар барои фурӯзон ё хомӯш кардан амал намекунад;

Навъи B: N-қутби бе ҷузъҳои аз ҳад зиёди барориши ҷараён ва N-қутб метавонад бо се қутби дигар амал кунад (қутби N-қутб пеш аз хомӯш шудан);

Намуди C: N-қутби бо ҷузъҳои аз ҳад зиёди барориши ҷорӣ собит ва N-қутб метавонад бо се қутби дигар амал кунад (қутби N-қутб пеш аз хомӯш шудан);

Намуди D: N-қутби бо ҷузъҳои аз ҳад зиёди барориши ҷараён собит ва N-қутб ҳама вақт пайваст карда шудааст ва бо се қутби дигар барои фурӯзон ё хомӯш кардан амал намекунад.

Калиди барқ ​​​​барои тақсимот бе код, сӯзандору барои муҳофизати мотор бо 2

Рамзи амалиёти мустақим бо даста; P барои амалиёти электрикӣ; Z барои гардиши даста.

Тасниф аз рӯи ҷараёни номиналии барориши аз ҳад зиёд:

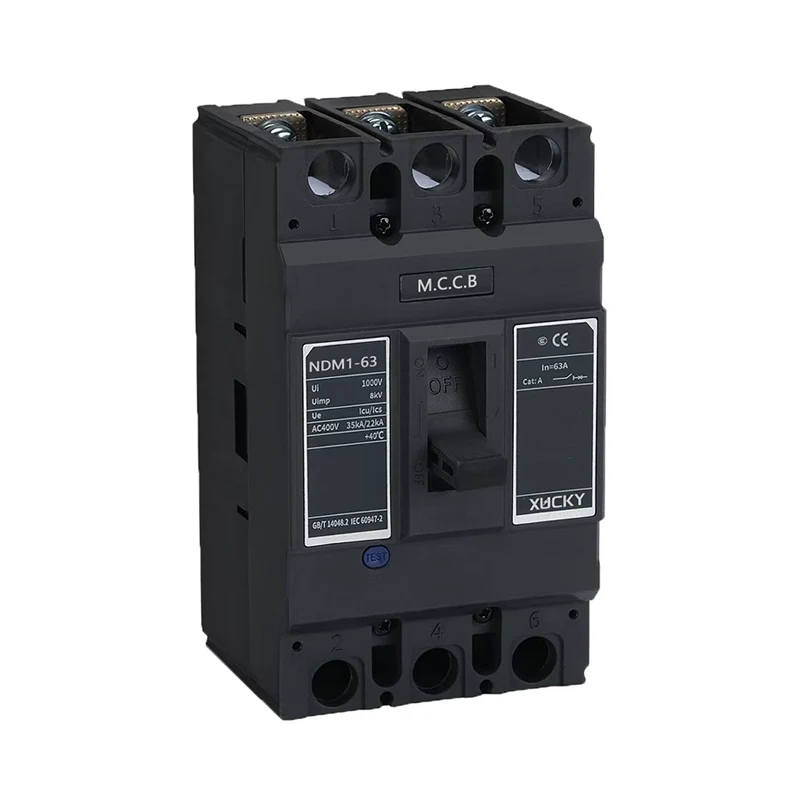

NDM1-63 MCCB нӯҳ дорад: 6,10,16,20,25,32,40,50,63 A;

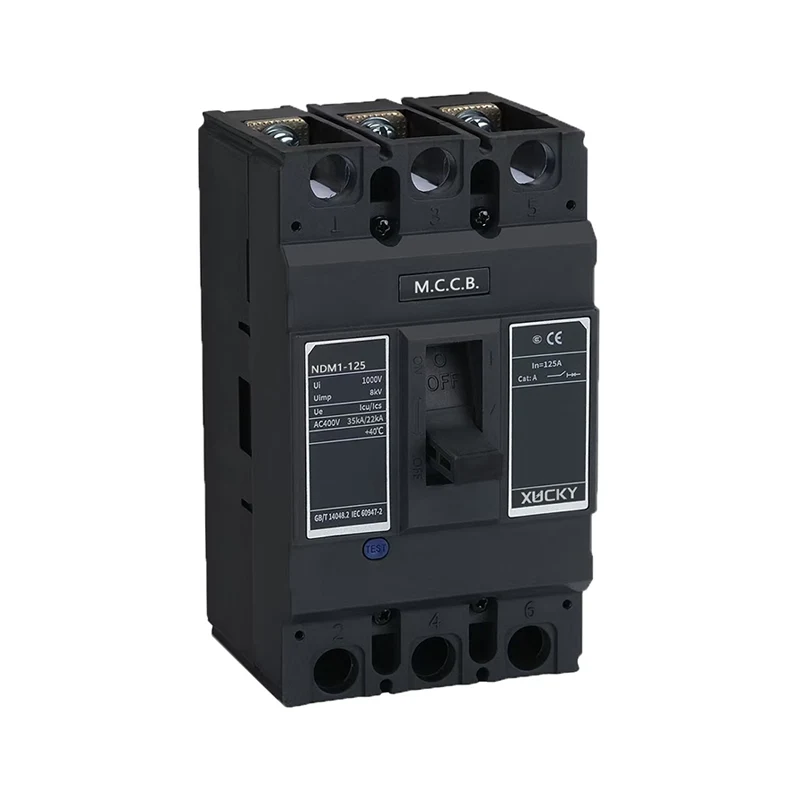

NDM1-125 MCCB ёздаҳ дорад: 16,20,25,32,40,50,63,80,100,125 A;

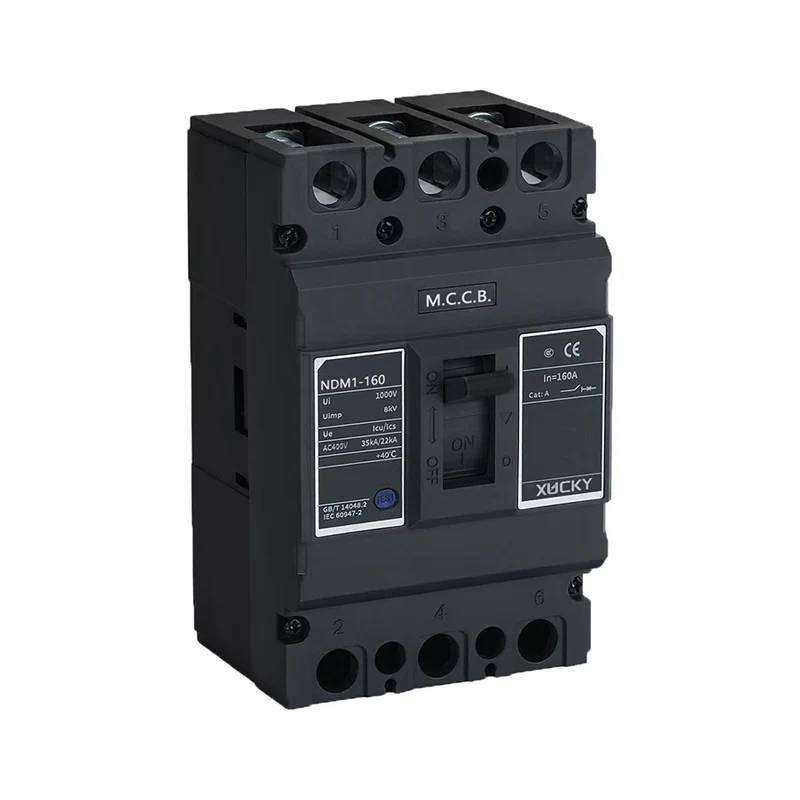

NDM1-160 MCCB нӯҳ дорад: 32,40,50,63,80,100,125,160 А;

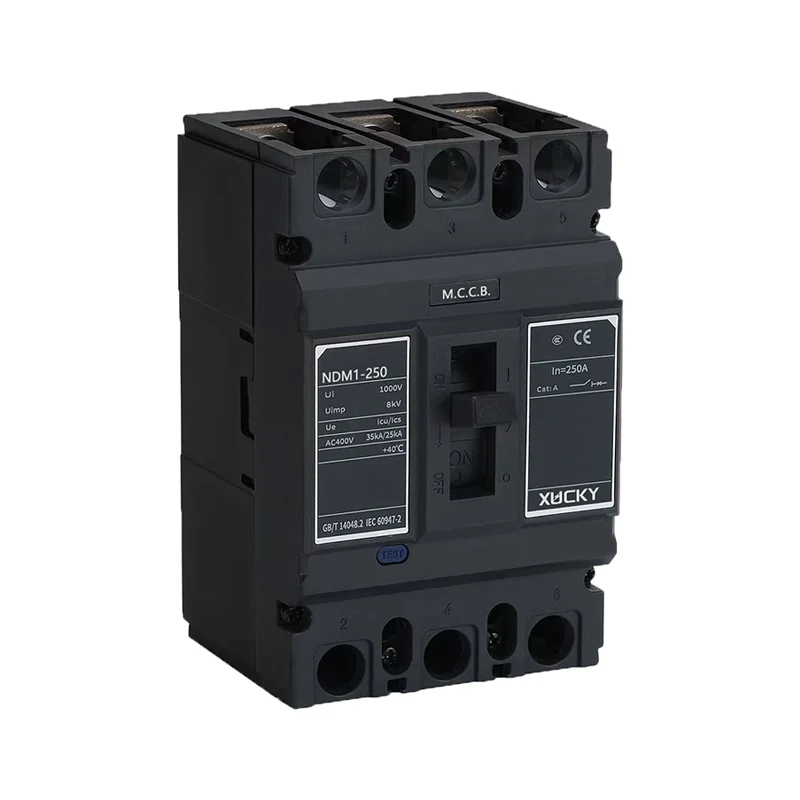

NDM1-250 MCCB 7 дорад: 125,140,160,180,200,225,250 А;

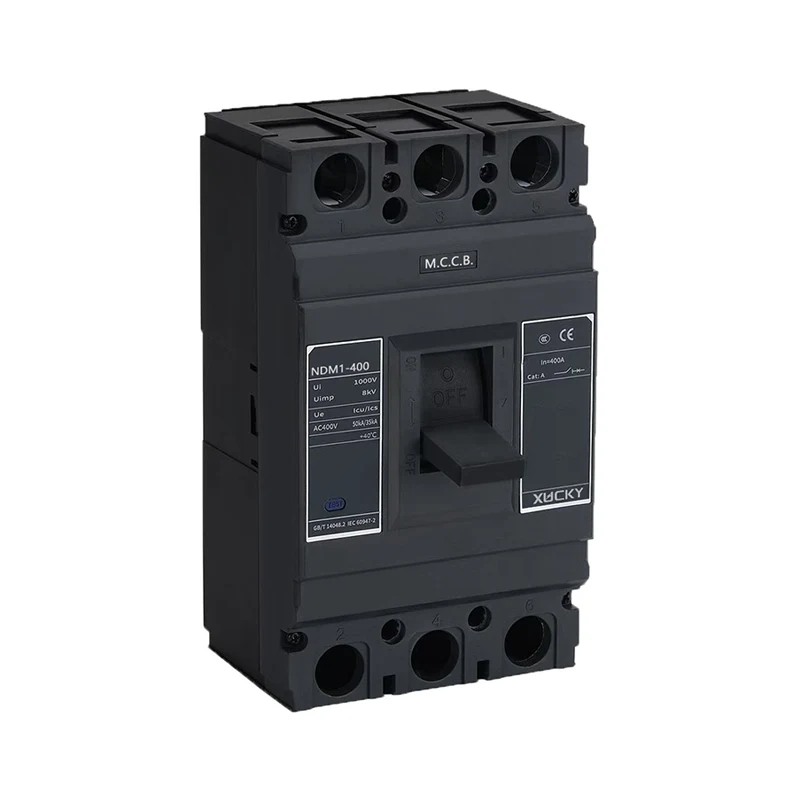

NDM1-400 MCCB панҷ дорад: 225,250,315,350,400 А;

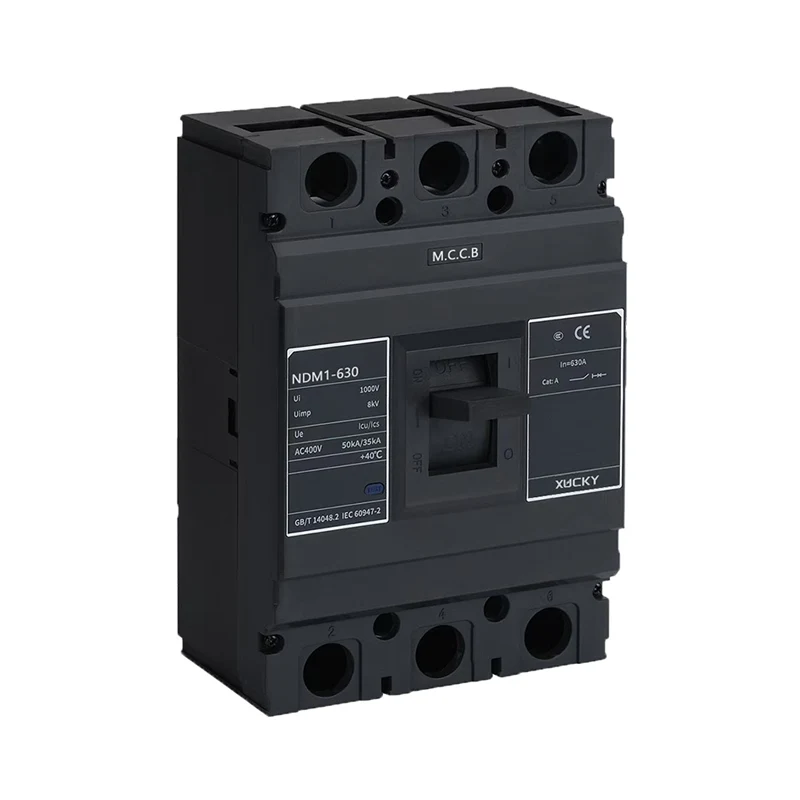

NDM1-630 MCCB се дорад: 400,500,630 А;

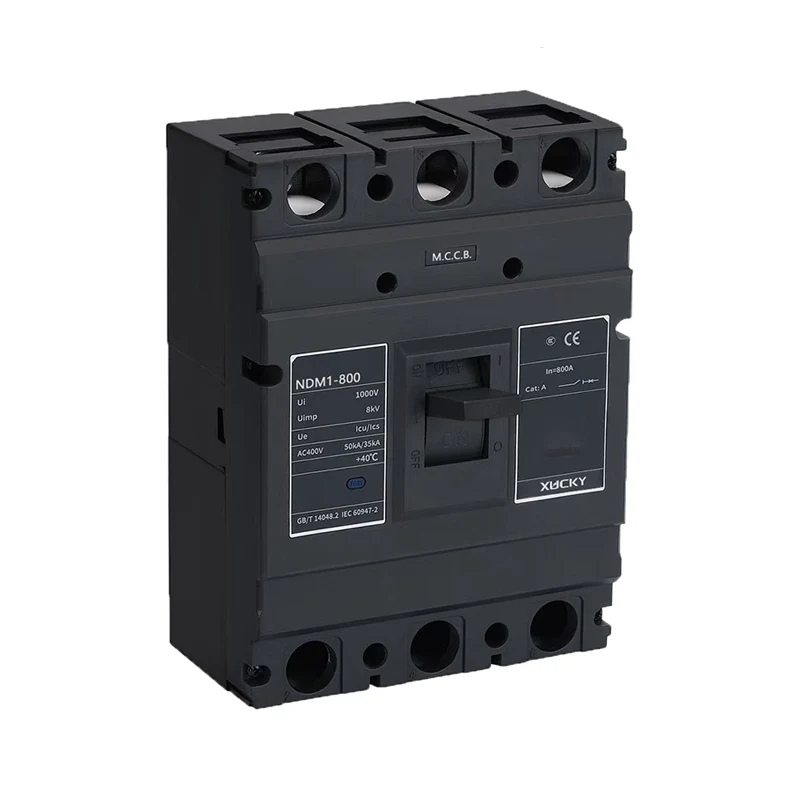

NDM1-800 MCCB се дорад: 630,700,800A;

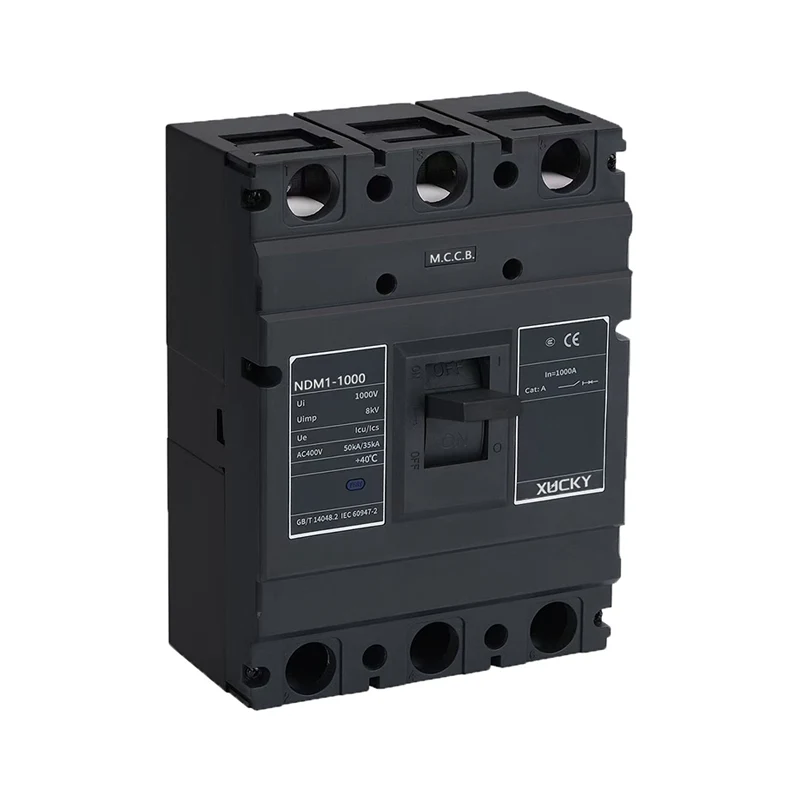

NDM1-1000 MCCB ду дорад: 800,1000A.

Эзоҳ: 6A танҳо намуди электромагнитӣ (лаҳӣ) дорад, мушаххасоти тавсия дода намешавад.

Аз рУи усули васлкунии сим: сим дар пеши тахта, сим дар паси тахта, намуди васлкунии тахта.

Мувофиқи шакли барориши аз ҳад зиёд: навъи термодинамикӣ-электромагнитӣ (дугона), навъи электромагнитӣ (лаҳӣ).

Мувофиқи либос он ду намуд дорад: бо либос ё бе либос.

Либос лавозимоти дохилӣ ва лавозимоти беруниро дар бар мегирад: Лавозимотҳои дарунӣ озодкунии шунт, озодкунии зери шиддат, тамоси ёрирасон ва тамоси ҳушдор доранд. Лавозимотҳои беруна механизми кори дастаки гардиш, механизми амалиёти бо нерӯи барқ ​​идорашаванда ва ғайра мебошанд.

Аз рӯи иқтидори шикастан: навъи L-стандарти шикастани; М-навъи дуюми шикастани баланд; H-навъи шикастани баланд

Шароити муқаррарии фаъолият

■ Ҳарорати ҳавои муҳити зист: -5℃~+40℃ ва ҳарорати миёнаи 24 соат аз +35℃ пасттар аст.

■ Баландӣ: Баландии макони насб на бештар аз 2000 м.

■ Шароити атмосфера: намии нисбии ҳаво дар ҳарорати баландтарин +40℃ на бештар аз 50%; Дар ҳарорати паст метавонад намии нисбии баландтар дошта бошад. Намии максималии миёнаи нисбӣ 90% аст, дар ҳоле ки ҳарорати ҳадди ақали миёнаи моҳона +25 ℃ аст ва тағирёбии ҳарорати маҳсулотро дар рӯи гел ба назар гиред.

■ Дарачаи ифлосшавй: 3.

Параметрҳои асосии техникӣ

Нишондиҳандаи асосии техникӣ

1, Қимати муқаррарии хусусияти амали фаврӣ барои тақсимот 10In±20%, NDM1-1000 7In±20%; Арзиши муқаррарии хусусияти амали фаврӣ барои муҳофизати мотор 12In ± 20% аст.

2, Арзиши номиналии барқгиранда дар ҷадвали 2.

3, Дар ҳарорати муҳити +40 ℃, ноқил барои тақсимоти хусусиятҳои амали озодшавии аз ҳад зиёд, ки дар ҷадвали 3 нишон дода шудааст, сӯзандору барои муҳофизати муҳаррики муҳаррик хусусиятҳои амали аз ҳад зиёд ҷараён дар ҷадвали 4 нишон дода шудааст.

Хусусиятҳои амали барканории вақти баръакси ҷудокунакҳо барои тақсими барқ ​​ҳангоми дар як вақт фаъол будани ҳар як қутб

Қимати муқаррарии хусусияти фаврии рахнакунандаи барқ ​​барои тақсимот 10In±20% ва арзиши муқаррарии хусусияти амали фаврии шикастани муҳаррик барои муҳофизати мотор 12In±20% мебошад.

Хусусиятҳои таъсири шикастани вақти баръакси ҷудокунакҳои барқӣ барои муҳофизати муҳаррик ҳангоми дар як вақт фаъол будани ҳар як қутб

Ҷадвали омилҳои вайронкунандаи тағирёбии ҳарорат

Андоза ва андозагирии насб

NDM1-63, 125, 1 60, 250 Андозаи контур ва насби ноқилҳо дар назди тахта

NDM1-400, 630, 800, 1000 Андозаи контур ва насби ноқилҳо дар назди тахта

Лавозимотҳои ҷудокунакҳо

1. Лавозимоти дохилии барқгирандаҳо

1.1 Баровардани шунт

Шиддати таъминоти назоратии номиналии озодкунии шунт: AC50Hz, 230V, 400; DC110V, 220V, 24V; Вақте ки дар байни 70% ~ 110%, метавонад ноқилро боэътимод вайрон кунад.

Ҳангоме ки шиддати номиналии таъминоти таъминоти шунт DC24V аст, дарозии максималии сими мис бояд ба талаботи зерин ҷавобгӯ бошад

Агар талаботи ҷадвали дар боло овардашуда қонеъ набошанд, тавсия дода мешавад, ки схемаи идоракунии партовҳои шунт бо истифода аз расми зерин тарҳрезӣ карда шавад

1.2 Баровардани шиддати паст

Ҳангоме ки шиддати таъминоти барқ ​​​​ба шиддати номиналии резиши пастшиддат аз 70% то 35% аз диапазон паст мешавад, рахнакунандаи барқи пастшиддат шикастани эътимоднок мешавад; вақте ки шиддати таъминот пасттар аз шиддати номиналии релиз 35% аст, Баровардани шиддат барои пешгирӣ кардани барқгиранда баста мешавад; вақте ки шиддати таъминот аз 85% аз шиддати номиналии разряди пастшиддат баландтар аст, релизи пастшиддат баста шудани барқро таъмин мекунад. Варақаҳои пастшиддат дар AC50Hz, 230V, 400V баҳо дода шудаанд.

Эзоҳҳои махсус: Калиди барқӣ бо раҳо кардани шиддати паст, танҳо дар шиддати паст бо шиддати номиналӣ, ки метавонад ба таври муқаррарӣ кушода ва пӯшида шавад.

1.3 Варақаи ҳисобкунаки пешпардохтшуда

Шиддати номиналии кории Ue аз версияи пешпардохти ҳисобкунак AC230/50Hz аст, он метавонад ба таври мӯътадил дар доираи (65% ~ 110%) Ue кор кунад. Вақте ки Ctrl қатъ карда мешавад, сӯзандору барои кушодан 0,5-2 сония таъхир мекунад. Диаграммаи ноқилҳои ҳисобкунаки пешпардохти релиз

1.4 Арзиши номиналии алоқаҳои ёрирасон ва тамосҳои ҳушдор дар ҷадвали 5

а. Алоқаи ёрирасон

б. Алоқаи ҳушдор

Контактҳои ҳушдор ҳангоми кушода ва пӯшидани дастгоҳ ба таври муқаррарӣ кор намекунанд, контактҳои ҳушдор байни кушодани муқаррарӣ ва пӯшидани муқаррарӣ танҳо пас аз хомӯшии ройгон ё хатогӣ мегузаранд.

2. Лавозимоти беруна барои сӯзандоруҳо

2.1 Механизми кори мотор. Арзиши баҳо ва код дар ҷадвали 6 нишон дода шудааст.

ЭЗОҲ: Пас аз аз кор баромадани барқи барқӣ, механизми корбарии барқӣ бояд бори дигар банди барқӣ кунад, пас он метавонад баста шавад.

Мисол: NDM1-63/ 33102 63A маънои онро дорад, ки шустушӯйкунандаи қуттии типи NDM1, ҷараёни номиналии чаҳорчӯба 63А аст, иқтидори шикастани навъи стандартӣ, амалиёти даста, 3 сутун, озодкунии дукарата, бо шунтрелиз, барои муҳофизати мотор, ҷараёни номиналӣ 63А мебошад .

Интихоб, насб, истифода бояд бо дастури маҳсулот ё стандартҳои дахлдори миллӣ мувофиқ бошад.

Эзоҳ: Навъи N-қутби ноқилҳои 4P ба навъи A, B-намуд тақсим карда мешавад, ки дар он пешфарз ба Btype муайян карда нашудааст.
