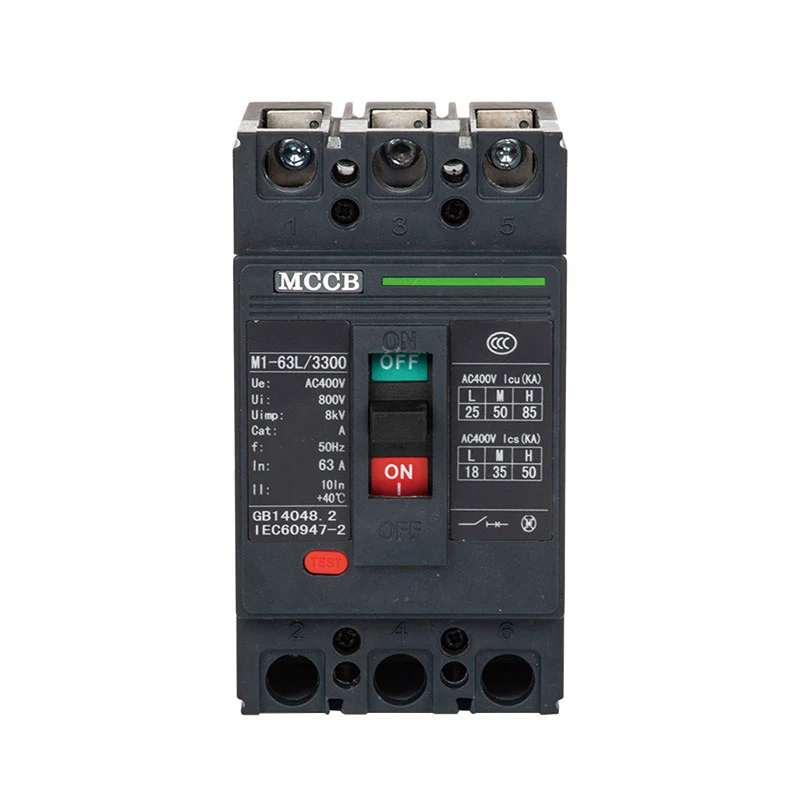

M13 қолаби Парвандаи микросхемаҳои шикастани

Истеҳсолкунандаи яклухти M13 Молдор Парвандаи Circuit Breaker, ки дар истеҳсолот тахассус дорад ва R&D M13 Моддори Кафс (M13, минбаъд MCCB номида мешавад), сӯзанҳои навест, ки аз ҷониби ширкат бо истифода аз технологияи пешрафтаи байналмилалӣ тарҳрезӣ ва таҳия шудааст. Рамзкунакҳо дорои хусусиятҳои зерин мебошанд: андозаи паймон, қобилияти шикастани баланд, масофаи кӯтоҳи камон ва ба ларзиш тобовар, маҳсулоти беҳтаринест, ки дар замин ё киштӣ истифода мешаванд.

Ирсоли дархост

Тавсифи Маҳсулот

Доираи татбиқ

XUCKY Electric як истеҳсолкунанда ва таъминкунандаи калонтарини M13 Molded Case Circuit Breaker дар Чин аст. Дар тӯли солҳои зиёд, мо ба Таҷҳизоти терминали барқии модулӣ тахассус дорем, маҳсулоти мо бартарии хуби нарх доранд ва аксари бозорҳои Аврупо ва Амрикоро фаро мегиранд. Мо бесаброна интизори шарики дарозмуддати шумо дар Чин ҳастем.

Шиддати номиналии изолятсияи шикаста 800 В (500 В барои M13-63) аст, он барои шабакаи тақсимоти AC 50 Гц / 60 Гц, шиддати номиналии кории 690 В ва ҷараёни номиналии 1250А, барои тақсим кардани қувва ва муҳофизати схема ва қувва мувофиқ аст. аз осеб дидани таҷҳизот дар натиҷаи сарбории аз ҳад зиёд, расиши кӯтоҳ, пастшиддат ва дигар камбудиҳо. Инчунин барои муҳофизати кам-кам табдил додани занҷирҳо ва кам оғоз кардани мотор ва изофабор, расиши кӯтоҳ, зери шиддат.

Шикастани микросхемаҳои M13 мумкин аст амудӣ (ба рост) ё ба таври уфуқӣ (трансверс) васл карда шавад.

M13MCCB барои ҷудокунӣ мувофиқ аст ва рамзи " " аст.

M13MCCB ба стандарт мувофиқат мекунад: GB14048.2 "Таҷҳизоти коммутатсионӣ ва назоратии пастшиддат, Қисми 2: сӯзандоруҳо."

Модел ва маънои

Шарҳ:

Мувофиқи қутб, он чор намудро тасниф мекунад:

Намуди A: N-қутби бе ҷузъҳои аз ҳад зиёди барориши ҷараён ва N-қутб ҳама вақт пайваст карда шудааст ва бо се қутби дигар барои фурӯзон ё хомӯш кардан амал намекунад;

Навъи B: N-қутби бе ҷузъҳои аз ҳад зиёди барориши ҷараён ва N-қутб метавонад бо се қутби дигар амал кунад (қутби N-қутб пеш аз хомӯш шудан);

Навъи C: N-қутби бо ҷузъҳои аз ҳад зиёди барориши ҷорӣ собит ва N-қутб метавонад бо се қутби дигар амал кунад (қутби N-қутб пеш аз хомӯш шудан);

Намуди D: N-қутби бо ҷузъҳои аз ҳад зиёди барориши ҷараён собит ва N-қутб ҳама вақт пайваст карда шудааст ва бо се қутби дигар барои фурӯзон ё хомӯш кардан амал намекунад.

Калиди барқ барои тақсимот бе код, сӯзандору барои муҳофизати мотор бо 2

Рамзи амалиёти мустақим бо даста; P барои амалиёти электрикӣ; Z барои гардиши даста.

Тасниф аз рӯи ҷараёни номиналии барориши аз ҳад зиёд:

M13-63 MCCB нӯҳ дорад: 6,10,16,20,25,32,40,50,63 A;

M13-100 MCCB нӯҳ дорад: 16,20,25,32,40,50,63,80,100 A;

M13-225 MCCB ҳафт дорад: 100,125,140,160,180,200,225 A;

M13-400 MCCB панҷ дорад: 225,250,315,350,400 A;

M13-630 MCCB се дорад: 400,500,630 A;

M13-800 MCCB се дорад: 630,700,800A;

M13-1250 MCCB се дорад: 800,1000,1250A.

Эзоҳ: 6A танҳо намуди электромагнитӣ (лаҳӣ) дорад, мушаххасоти тавсия дода намешавад.

Аз рУи усули васлкунии сим: сим дар пеши тахта, сим дар паси тахта, намуди васлкунии тахта.

Мувофиқи шакли барориши аз ҳад зиёд: навъи термодинамикӣ-электромагнитӣ (дучандон), навъи электромагнитӣ (лаҳӣ).

Мувофиқи либос он ду намуд дорад: бо либос ё бе либос.

Либос лавозимоти дохилӣ ва лавозимоти беруниро дар бар мегирад: Лавозимотҳои дарунӣ озодкунии шунт, озодкунии зери шиддат, тамоси ёрирасон ва тамоси ҳушдор доранд. Лавозимотҳои беруна механизми кори дастаки гардиш, механизми амалиёти бо қувваи барқ идорашаванда ва ғайра мебошанд.

Аз рӯи иқтидори шикастан: навъи L-стандарти шикастани; М-навъи дуюми шикастани баланд; H-навъи шикастани баланд

Шароити муқаррарии фаъолият

■ Ҳарорати ҳавои муҳити зист: -5℃~+40℃ ва ҳарорати миёнаи 24 соат аз +35℃ пасттар аст.

■ Баландӣ: Баландии макони насб на бештар аз 2000 м.

■ Шароити атмосфера: намии нисбии ҳаво дар ҳарорати баландтарин +40℃ на бештар аз 50%; Дар ҳарорати паст метавонад намии нисбии баландтар дошта бошад. Намии максималии миёнаи нисбӣ 90% аст, дар ҳоле ки ҳарорати ҳадди ақали миёнаи моҳона +25 ℃ аст ва тағирёбии ҳарорати маҳсулотро дар рӯи гел ба назар гиред.

■ Дарачаи ифлосшавй: 3.

Параметрҳои асосии техникӣ

Ҳолати сафар ва рамзи лавозимот, масофаи дурахш дорои насби уфуқӣ ва амудӣ мебошад.

Номи аксессуар	Рамзи лавозимот		Насб кардани лавозимот ва ҳолати пешбарӣ
	фаврӣ аник озод кардан	Дучандон озод кардан	63А, 100А	63А, 100А, 225А, 400А		630А		800А	1250А
			2-қутб	3-қутб	4-қутб	3-қутб	4-қутб	3-қутб	3-қутб
Бе аксессуар	200	300
Алоқаи ҳушдор	208	308							——
Баровардани шунт	210	310							——
Ҳисобкунаки пешпардохтшуда нашри бахшидашуда	210Й	310Й
Алоқаи ёрирасон	220	320
Баровардани шиддати паст	230	330							——
Баровардани шунт	240	340	——
Алоқаи ёрирасон	240Й	340Й
Баровардани шунт	250	350	——		——		——		——
Баровардани шиддати паст	250Й	350Й
Ду маҷмӯи алоқаҳои ёрирасон	260	360	——
Алоқаи ёрирасон, Баровардани шиддати паст	270	370	——
Баровардани шунт	218	318	——		——		——		——
Алоқаи ҳушдор	218Й	318Й
Алоқаи ёрирасон, Алоқаи ҳушдор	228	328	——						——
Баровардани шиддати паст, Алоқаи ҳушдор	238	338	——		——		——		——
озод кардани шунт, Алоқаи ёрирасон	248	348	——		——		——		——
Алоқаи ҳушдор	248Й	348Й
озод кардани шунт, Баровардани шиддати паст, Алоқаи ҳушдор	258	358	——	——		——		——	——
Ду маҷмӯи ёрирасон алоқаҳо, Алоқаи ҳушдор	268	368	——						——
Алоқаи ёрирасон, Баровардани шиддати паст, Алоқаи ҳушдор	278	378	——		——		——		——

A. 200 маънои онро дорад, барқгиранда бо озод электромагнитӣ; 300 маънои барориши термодинамикӣ+электромагнитӣ; ва 000 маънои онро дорад, ки барқгиранда бидуни озод ва лавозимоти дохилӣ.

B. Маҳсулоти 125, 250, 400, 2 қутбӣ танҳо 210, 220, 230, 310, 320, 330 доранд.

C. Танҳо M13-63, M13-100, M13-225, M13-400 бо метри пешпардохтшуда озод бахшидашуда.

Нишондиҳандаи асосии техникӣ

1, Қимати муқаррарии хусусияти амали фаврӣ барои тақсимот 10In±20%, M13-1250 7In±20%; Арзиши муқаррарии хусусияти амали фаврӣ барои муҳофизати мотор 12In ± 20% аст.

2, Арзиши номиналии барқгиранда дар ҷадвали 2.

3, Дар ҳарорати муҳити +40 ℃, ноқил барои тақсимоти хусусиятҳои амали озодшавии аз ҳад зиёд, ки дар ҷадвали 3 нишон дода шудааст, сӯзандору барои муҳофизати муҳаррики муҳаррик хусусиятҳои амали аз ҳад зиёд ҷараён дар ҷадвали 4 нишон дода шудааст.

Арзиши номиналии шикастани схема

Модели	поляк	Ҷараёни номиналӣ (A)	Баҳо дода шудааст амалкунанда шиддат (V)	Баҳо дода шудааст изолятсия шиддат (V)	Иқтидори ниҳоии шикастани ноқилҳои кӯтоҳ (Icu)			Дурахш масофа (мм)
Модели	поляк	Ҷараёни номиналӣ (A)	Баҳо дода шудааст амалкунанда шиддат (V)	Баҳо дода шудааст изолятсия шиддат (V)	Шиддати санҷиш (V)	Icu (kA)	Ics (kA)	Дурахш масофа (мм)
M13-63L	3	10, 16, 20, 25 32, 40, 50, 63	400	500	400×1,10	25	18	0
М13-63М	3, 4	10, 16, 20, 25 32, 40, 50, 63	400	500		50	35	0
M13-100L	3, 4	16, 20, 25, 32, 40 50, 63, 80, 100	400	800		30	22	≤50
М13-100М	2, 3, 4					50	35
M13-100H	3					85	50
M13-100L	3, 4		690			10	5
М13-100М	2, 3, 4		690			20	10
M13-225L	3, 4	100, 125, 140, 160, 180, 200, 225	400	800		35	25
М13-225М	2, 3, 4					50	35
M13-225H	3					85	50
M13-225L	3, 4		690			10	5
М13-225М	2, 3, 4		690			20	10
M13-400L	3	225, 250, 315 350, 400	400	800		50	35	≤100
М13-400М	3, 4					65	42
M13-400H	3					100	65
M13-400L	3		690			15	8
М13-400М	3, 4		690			20	10
M13-630L	3	400, 500, 630	400	800		50	35
M13-630M	3, 4					65	42
M13-630H	3					100	65
M13-630L	3		6910			15	8
M13-630M	3, 4		6910			20	10
M13-800M	3	630, 700, 800	400	800		75	50
M13-800H	3		400			100	65
M13-800M	3		4690			30	15
M13-1250	3	800, 1000, 1250	400	800		85	42
M13-1250	3	800, 1000, 1250	690	800		25	12.5

Эзоҳ: 2-қутбҳо, 4-қутбҳои ҷудокунакҳо, ки ба L, M, H тақсим карда шудаанд, онҳо индекси шикастани ҳамон навъи M доранд.

Хусусиятҳои амали барканории вақти баръакси ҷудокунакҳо барои тақсими барқ ҳангоми дар як вақт фаъол будани ҳар як қутб

Не.	Санҷиши ҷорӣ	Ман/дар	Вақтро таъин кунед	Ҳолати ибтидоӣ
1	Ҷараёни муқаррарии ғайрифаъол	1.05	2 соат (Дар> 63А), 1 соат (Дар ≤ 63А)	Хунук
2	Ҷараёни муқаррарии ғайрифаъол	1.30	2 соат (Дар> 63А), 1 соат (Дар ≤ 63А)	Дарҳол пас аз санҷиши 1

Қимати муқаррарии хусусияти фаврии рахнакунандаи барқ барои тақсимот 10In±20% ва арзиши муқаррарии характеристикаи амали фаврӣ барои муҳофизати мотор 12In±20% мебошад.

Хусусиятҳои амали шикастани вақти баръакси ҷудокунакҳои барқӣ барои ҳифзи муҳаррик ҳангоми дар як вақт фаъол будани ҳар як қутб.

Не.	Ман/дар	Вақтро таъин кунед	Ҳолати ибтидоӣ	Эзоҳ
1	1.0	>2с	Хунук
2	1.2	≤2с	Дарҳол пас аз санҷиши 1
3	1.5	≤4дақ	Хунук	10≤n≤225
3	1.5	≤8дақ	Хунук	225 <дар ≤ 630
4	7.2	4s≤T≤10s	Хунук	10≤Дар≤225
4	7.2	6s≤T≤20s	Хунук	225 <дар ≤ 630

Ҷадвали омилҳои вайронкунандаи тағирёбии ҳарорат

Модели/коэффисиент/ҳарорат	+40℃	+45℃	+50℃	+55℃	+60℃
М13-63	1	0.94	0.88	0.80	0.72
М13-100	1	0.95	0.89	0.84	0.76
М13-225	1	0.96	0.91	0.87	0.82
M13-400	1	0.94	0.84	0.80	0.73
M13-630	1	0.93	0.88	0.83	0.76
M13-800	1	0.93	0.88	0.83	0.76
M13-1250	1	0.88	0.83	0.79	0.76

Андоза ва андозагирии насб

Андозаи ноқилҳо дар назди тахта

Андозаи ноқилҳо дар пушти тахта

Андозаи сими васлшаванда

Андозаи ноқилҳо дар назди тахта

Модели	H	H1	H2
M13-100L/2P	86	104	24
M13-100L/3P	68	86	24
M13-100M/3P	86	104	24
M13-100H/3P	86	104	24
M13-100M/4P	86	104	24
M13-100H/4P	86	104	24

Андозаи ноқилҳо дар пушти тахта

Андозаи сими васлшаванда

Андозаи ноқилҳо дар назди тахта

Модели	H	H1	H2
M13-225L/2P	104	127	24
M13-225L/3P	86	110	24
M13-225M/3P	103	127	24
M13-225H/3P	103	127	24
M13-225M/4P	103	127	24
M13-225H/4P	103	127	24

Андозаи ноқилҳо дар пушти тахта

Андозаи сими васлшаванда

Андозаи ноқилҳо дар назди тахта

Модели	H	H1	H2
M13-400L/3P	-	-	-
M13-400M/3P	-	-	-
M13-400H/3P	-	-	-
M13-400L/4P	-	-	-
M13-400M/4P	-	-	-
M13-400H/4P	-	-	-

Андозаи ноқилҳо дар пушти тахта

Андозаи сими васлшаванда

Андозаи ноқилҳо дар назди тахта

Модели	H	H1	H2
M13-630M/3P	-	-	-
M13-630H/3P	-	-	-
M13-630M/4P	-	-	-
M13-630H/4P	-	-	-

Андозаи ноқилҳо дар пушти тахта

Андозаи сими васлшаванда

Андозаи ноқилҳо дар назди тахта

Модели	H	H1	H2
M13-800H/3P	-	-	-
M13-800H/4P	-	-	-

Андозаи ноқилҳо дар пушти тахта

Андозаи сими васлшаванда

Андозаи ноқилҳо дар назди тахта

Лавозимотҳои ҷудокунакҳо

1. Лавозимоти дохилии барқгирандаҳо

1.1 Баровардани шунт

Шиддати таъминоти номиналии назоратии озодкунии шунт: AC50Hz, 230V, 400; DC110V, 220V, 24V; Вақте ки байни 70% ~ 110%, метавонад шикастани ноқилро боэътимод вайрон кунад.

Вақте ки шиддати номиналии таъминоти таъминоти шунт DC24V аст, дарозии максималии сими мис бояд ба талаботи зерин ҷавобгӯ бошад.

Назорати рейтингӣ

шиддати таъминоти Uc (DC24V) / Майдони барандаи

1,5мм²

2,5мм²

100% Uc

85% Uc

150м

100м

250м

160м

Агар талаботи ҷадвали дар боло овардашуда қонеъ набошанд, тавсия дода мешавад, ки схемаи идоракунии партоби шунт бо истифода аз расми зерин тарҳрезӣ карда шавад

1.2 Баровардани шиддати паст

Ҳангоме ки шиддати таъминоти барқ ба шиддати номиналии резиши пастшиддат аз 70% то 35% аз диапазон паст мешавад, рахнакунандаи барқи пастшиддат шикастани эътимоднок мешавад; вақте ки шиддати таъминот пасттар аз шиддати номиналии релиз 35% аст, Баровардани шиддат барои пешгирӣ кардани барқгиранда баста мешавад; вақте ки шиддати таъминот аз 85% аз шиддати номиналии разряди пастшиддат баландтар аст, релизи пастшиддат баста шудани барқро таъмин мекунад. Варақаҳои пастшиддат дар AC50Hz, 230V, 400V баҳо дода шудаанд.

Эзоҳҳои махсус: Калиди барқӣ бо раҳо кардани шиддати паст, танҳо дар шиддати паст бо шиддати номиналӣ, ки метавонад ба таври муқаррарӣ кушода ва пӯшида шавад.

1.3 Варақаи ҳисобкунаки пешпардохтшуда

Шиддати номиналии кории Ue аз версияи пешпардохти ҳисобкунак AC230/50Hz аст, он метавонад ба таври мӯътадил дар доираи (65% ~ 110%) Ue кор кунад. Вақте ки Ctrl қатъ карда мешавад, ноқил барои кушодан 0,5 сония ~ 2 сония таъхир мекунад. Диаграммаи пайвасткунии ҳисобкунаки пешпардохтшуда

1.4 Арзиши номиналии алоқаҳои ёрирасон ва тамосҳои ҳушдор дар ҷадвали 5

Тасниф

Ҷараёни гармии анъанавӣ (Ith)

Ҷараёни номиналӣ вақте

AC 400V Ҳа (AC-15)

Ҷараёни номиналӣ вақте

DC 220V Ie (DC-13)

Алоқаи ёрирасон

0.4

0.15

Алоқаи ҳушдор

0.3

0.15

а. Алоқаи ёрирасон

б. Алоқаи ҳушдор

Контактҳои ҳушдор ҳангоми кушодан ва пӯшидани муътадил кор намекунанд, контактҳои ҳушдор байни кушодани муқаррарӣ ва пӯшидани муқаррарӣ танҳо пас аз хомӯшии озод ё хатогӣ мегузаранд.

2. Лавозимоти беруна барои сӯзандоруҳо

2.1 Механизми кори мотор. Арзиши баҳо ва код дар ҷадвали 6 нишон дода шудааст.

Категория/Модели	М13-63. 125. 250	M13-400. 630. 800. 1250
Навъи сохтор	Электромагнит	Мотор
Рамзи шиддати AC	AC50Hz, 230V, 400	AC50Hz, 230V, 400
Рамзи шиддати DC	DC110V, 220V	DC110V, 220V

ЭЗОҲ: Баъди аз кор баромадани ҷудокунак бо механизми корбарии барқӣ, механизми корбарии барқӣ бояд бори дигар банди барқӣ кунад, пас он метавонад баста шавад.

Диаграммаи принсипи кушодан ва пӯшидани M13-63, 100, 225 механизми кори электрикӣ (AC)

Диаграммаи асосии кушодан ва пӯшидани M13-400, 630, 800, 1250 механизми кори электрикӣ (AC)

2.2 Андозаҳои насби механизми дастӣ дар ҷадвали 10 нишон дода шудаанд

Диаграммаи сӯрохи васлкунии дастаки M13-63 ~ 800

Баландии умумии механизми корбарии барқӣ/дастӣ аз шикастани барқ (мм) (дар ҷадвали 12 нишон дода шудааст)

Модели	Баландии умумии барқ механизми кории Х	Андозаҳои насб механизми кори дастй Х
M13-63L	155	49
M13-63M/H	164	49
M13-100L	152	51
M13-100M/H	170	51
M13-225L	182	54
M13-225M/H	199	54
M13-400L/M/H	255	88
M13-630M/H	262	89
M13-800M/H	261	96
M13-1250H	290	103

Ҷадвали интихоби зуд аз M13 Силсилаи қолаби Парвандаи микросхемаҳои

Номаҳои мувофиқ	Номи функсия	Функсияи мувофиқ ба модел
a	Хусусиятҳои модели	M13 қолаби Парвандаи микросхемаҳои шикастани
b	Рамзи ҷорӣ ба чаҳорчӯба	63A, 100A, 225A, 400A, 630A, 800A, 1250A
c	Хусусияти қобилияти шикастан код	Навъи шикастани L-стандартӣ; М-навъи дуюми шикастани баланд; H-навъи шикастани баланд
d	Рамзи ҳолати корӣ	Рамзи амалиёти дастаки нест; P барои амалиёти электрикӣ; Z барои коркарди дастаки гардиш
e	поляк	2-ду сутун; 3-се сутун; 4-чор сутун
f	Номи озод	2 Баровардани электромагнитӣ; 3 Интишори дукарата
g	Аксессуар	00 Бе лавозимот 08 Алоқаи ҳушдор 10 озодкунии шунт 20 Алоқаи ёрирасон 30 Баровардани шиддати паст 40 Баровардани шунт, тамоси ёрирасон 50 Баровардани шунт, Баровардани шиддат 60 Ду маҷмӯи алоқаҳои ёрирасон 70 Алоқаи ёрирасон, Баровардани шиддати паст 18 Баровардани шунт, тамоси ҳушдор 28 Алоқаи ёрирасон, Алоқаи ҳушдор 38 Баровардани шиддати паст, тамоси ҳушдор 48 Баровардани шунт, тамоси ёрирасон, тамоси ҳушдор 58 Баровардани шунт, Баровардани шиддати паст, тамоси ҳушдор 68 Ду маҷмӯи алоқаҳои ёрирасон, тамоси ҳушдор 78 Алоқаи ёрирасон, Баровардани шиддати паст, тамоси ҳушдор 10Y метри пешпардохт озод бахшидашуда 40Y метри пешпардохт озод бахшидашуда, Тамос ёрирасон 50Y Ҳисобкунаки пешпардохти таъиншуда, Алоқаи ёрирасон, Баровардани шиддат 18Y Метр пешпардохт озод бахшидашуда, тамос ҳушдор 48Y Ҳисобкунаки пешпардохти таъиншуда, тамоси ёрирасон, тамоси ҳушдор 58Y Ҳисобкунаки пешпардохтшудаи барориши махсус, Баровардани пасти шиддат, тамоси ҳушдор
h	Ариза	Рамзи тақсимот нест; 2 барои ҳифзи мотор
i	Маҳсулоти анъанавӣ	Рамз нест; T барои маҳсулоти сарпӯши шаффоф
j	Ампер	10、16、20、25、32、63、80、100、125、160、180、200、225、250、315、350、400、78000 00, 1250

Мисол: M13-100L / 33102 63A маънои онро дорад, ки сӯзандоруи қуттии типи M13, ҷараёни номиналии чаҳорчӯба 100А аст, иқтидори шикастан навъи стандартӣ, амалиёти даста, 3 сутун, озодкунии дукарата, бо шунтрелиз, барои муҳофизати мотор, ҷараёни номиналӣ 63А мебошад .

Интихоб, насб, истифода бояд бо дастури маҳсулот ё стандартҳои дахлдори миллӣ мувофиқ бошад.

Эзоҳ: Навъи N-қутби ноқилҳои 4P ба навъи A, B-намуд тақсим карда мешавад, ки дар он пешфарз ба Btype муайян карда нашудааст.
