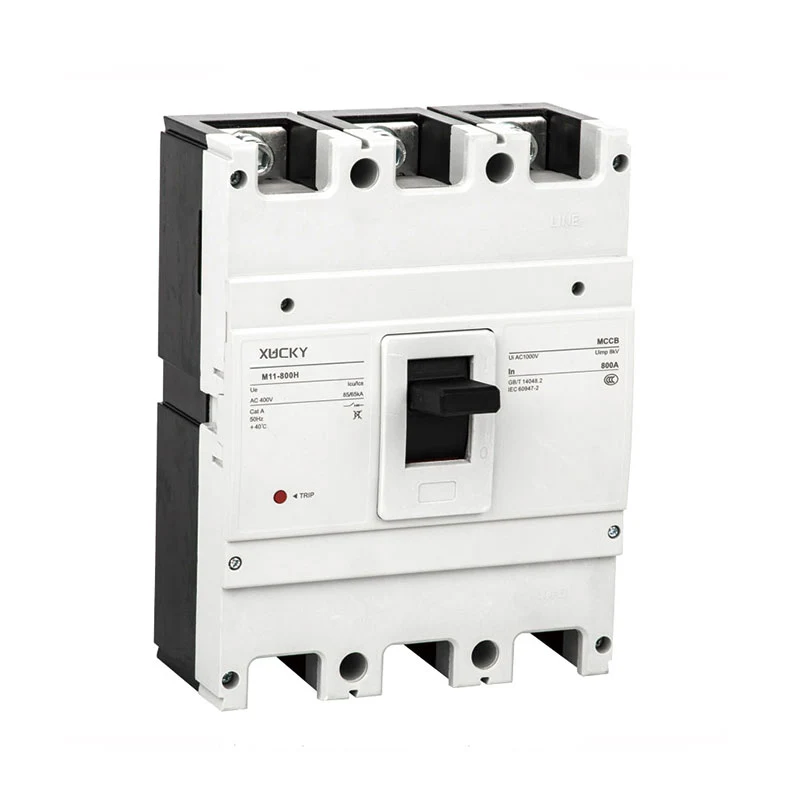

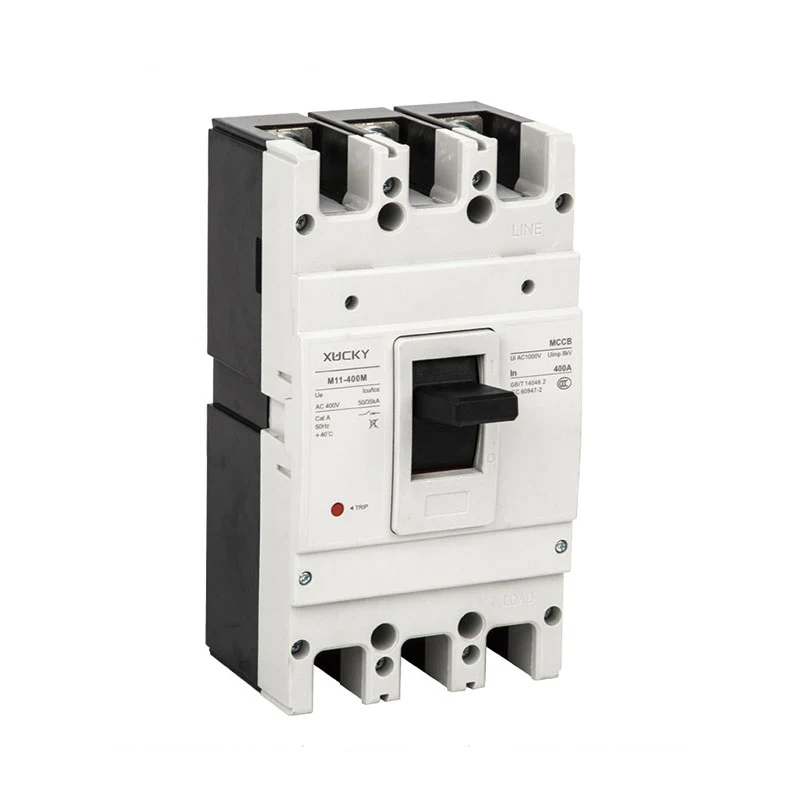

M11 қолаби Парвандаи барқгиранда

XUCKY Electric як истеҳсолкунанда ва содиркунандаи пешбари Чин аст, ки ба M11 Molded Case Circuit Breaker тахассус дорад. Мо дорои доираи васеи маҳсулот барои қонеъ кардани ниёзҳои гуногуни мизоҷони мо дар саросари ҷаҳон. Уҳдадории мо ба сифати олӣ, технологияи инноватсионӣ ва хидматрасонии аълои мизоҷон моро водор мекунад, ки дар соҳаи мо барҷаста шавад.

Истеҳсолкунандаи яклухти M11 қолаби сӯзанакҳои M11, M11LY, M11RT, M11E ва M11EL силсилаи сӯрохкунакҳои нави мукаммалшуда мебошанд, ки аз ҷониби ширкат дар якҷоягӣ бо бартариҳои маҳсулоти шабеҳи байналмилалӣ ва талаботи бозорҳои дохилӣ ва хориҷӣ таҳқиқ ва таҳия шудааст.

Бо шиддати изолятсия то 1000В, сӯзандору барои системаҳои тақсимоти AC50Hz, шиддати номиналии кории 690V ва ҷараёни номиналии корӣ аз 10А-1250А истифода мешавад, ки барои тақсимоти нерӯи барқ, муҳофизати схемаҳо ва таҷҳизоти барқӣ аз сарбории изофӣ, расиши кӯтоҳ, зери шиддат ва ғайра, инчунин метавонад барои кам ба кор андохтани муҳаррик истифода шавад ва онро аз сарбории изофӣ, расиши кӯтоҳ ё зери шиддат муҳофизат кунад.

Он бо андозаи хурд, шикастани баланд, флеши кӯтоҳ ва ғайра тавсиф карда мешавад, маҳсулоти беҳтарин барои корбарон аст. Он метавонад амудӣ ё ба таври уфуқӣ насб карда шавад.

Силсилаи M11DC сӯзанаки доимии қуттии доимӣ (минбаъд - сӯзандору) барои системаҳои доимии шиддати номиналӣ то 1000 В ва аз он ҷумла ҷараёни номиналии 10 ~ 800А мувофиқ аст, ки барои тақсимоти нерӯи барқ, муҳофизати схемаҳо ва таҷҳизоти энергетикӣ аз аз ҳад зиёд, расиши кӯтоҳ ва ғайра.

Маҳсулотро бо симҳо аз боло ва поён ғизо додан мумкин аст ва он қутбӣ надорад.

Он ба стандартҳои IEC 60947-2, GB14048.2 ва ғайра мувофиқат мекунад.


Хусусиятҳои маҳсулот

Хусусияти 1: иқтидори маҳдудкунандаи ҷорӣ

Маҳдудкунии ҷараён ба маҳдудияти афзоиши ҷараёнҳои кӯтоҳи ноқил дар ҳалқа дахл дорад ва дар ҳалқае, ки бо M11 ҳифз шудааст, арзиши қуллаи ҷараёни ноқилҳои кӯтоҳ ва энергияи I2t дар занҷир аз арзиши эҳтимолӣ хеле хурдтар хоҳад буд.


Алоқаи собит U-шакл

Алоқаи собит U-шакли беназир метавонад технологияи пешакиро ба даст орад:

Технологияи ба истилоҳ пеш аз шикастан ба он ишора мекунад, ки ҷараёни кӯтоҳи ноқил аз системаи тамос мегузарад, қувваи барқе, ки тавассути тамоси собит U-шакл тавлид мешавад ва тамоси ҳаракаткунанда мутақобила аст. Ҷараёни кӯтоҳи ноқил ҳар қадар зиёд бошад, теладиҳии қувваи барқӣ ҳамон қадар зиёд мешавад ва он дар як вақт дар якҷоягӣ бо ҷараёни кӯтоҳи ноқил ба вуҷуд меояд. Пеш аз ба амал омадани амали сайр, қувваи такони электродинамикӣ метавонад ҷудошавии алоқаи собит ва ҳаракаткунандаро тавассути зиёд кардани камон барои зиёд кардани муқовимати эквивалентӣ байни онҳо барои ноил шудан ба ҳадафи рафъи афзоиши ҷараёни кӯтоҳи ноқил ба амал орад.


Хусусияти 2: лавозимоти модулӣ

◆ Лавозимот: Барои ноқилҳои як чаҳорчӯба, онҳо новобаста аз иқтидори шикастан ва ҷараёни номиналӣ андозаи якхела доранд; Лавозимот: Истифодабарандагон метавонанд озодона

◆ вазифаҳои ҷудокунакҳоро мувофиқи талаботи онҳо интихоб ва васеъ намоед

◆ Лавозимотҳои модулӣ дорои функсияи изолятсия мебошанд, ки барои кор ва насби хати гарм осон аст.


Хусусияти 3: чаҳорчӯбаи миниатюрӣ

5 андозаи чаҳорчӯба: навъи 125, навъи 160, навъи 250, навъи 630, 800, 1250

Ҷараёни номиналии силсилаи M11 10A ~ 1250A


Хусусияти 4: дастгоҳи бозгардонии тамос (технологияи патентӣ)

Схемаи техникие, ки ихтироъ кабул кардааст:

Тавре ки дар расми 1 нишон дода шудааст, дастгоҳи нави тамос асосан аз контактҳои собит, алоқаи ҳаракаткунанда, чоҳи 1, чоҳи 2, чоҳи 3 ва пружинаҳо иборат аст;

Хангоми дар холати пушида буданаш вахтаи 2 дар тарафи рости кунчи пружина амал мекунад; Ҳангоме ки гузаранда ҷараёнҳои зиёди ноқис дорад, контакти ҳаракаткунанда ба такони электрикии худи ҷараён дучор мешавад ва бо маркази чоҳи 1 давр мезанад, вақте ки чоҳи 2 бо контакти ҳаракаткунанда ба болои кунҷи пружинаҳо бармегардад. , он алоқаи ҳаракаткунандаро барои зуд ба боло гардиш кардан ва зуд вайрон кардани занҷирро дар реаксияи баҳор месозад, қобилияти шикастани маҳсулотро тавассути оптимизатсияи сохтори тамос афзоиш додааст.


Хусусияти 5: иктишофӣ

Муоширати шабакавӣ қулайтар аст. Он ба системаи алоқаи Modbus тавассути пайвасти махсус дастрас мешавад. M11E / M11EL бо функсияи иртиботӣ метавонад лавозимоти мониторингро барои амалӣ кардани намоиши дар, хондан, насб ва назорат интихоб кунад.


Хусусият: системаи модуликунонидашудаи хомӯш кардани камон


Хусусияти 7: муттаҳидшавӣ

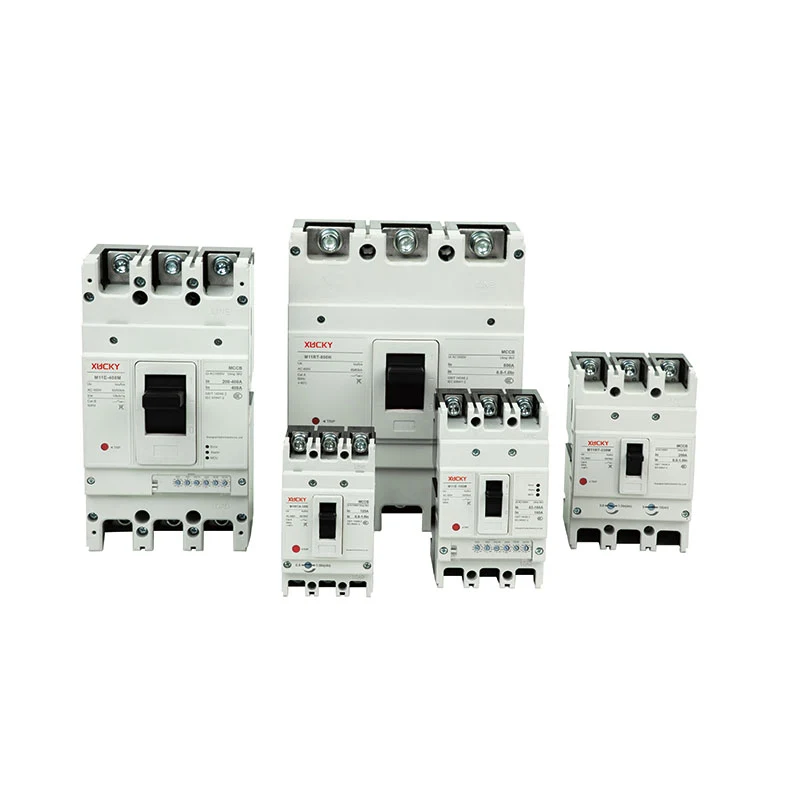

Шаш силсилаи M11, M11LY, M11DC, M11RT, M11E ва M11EL дар зери як андозаи чаҳорчӯба як андоза, андозаҳои насб ва услуби намуди зоҳирӣ доранд, ки тарҳи комилан ягона аст.


Шароити муҳити зист ва насб

◆ Баландии то 2000м;

◆ Ҳарорати миёнаи муҳити зист бояд дар ҳудуди -5℃ то +40℃ бошад (+45℃ барои маҳсулоти баҳрӣ);

◆ Ба таъсири ҳавои намӣ тоб оварда метавонад;

◆ Он ба таъсири қолабҳо тоб оварда метавонад;

◆ Он ба таъсири радиатсияи ядроӣ тоб оварда метавонад;

◆ Тамоюли максималӣ 22,5℃ аст.

◆ Он ба ҳар ҳол метавонад боэътимод кор кунад, вақте ки киштӣ ба ларзиши муқаррарӣ дучор мешавад;

◆ t то ҳол метавонад боэътимод кор кунад, агар маҳсулот ба заминҷунбӣ дучор шавад (4г).

◆ Ҷойҳое, ки муҳити атроф аз хатари таркиш ва дуртар аз газ ё чанги ноқилӣ, ки металлро хароб мекунад ё изолятсияро вайрон мекунад;

◆Аз борону барф дур шавед.


Қисмҳои барқгиранда

1 Калиди ёрирасон 5 Сарпӯши терминал 9 Амали дастӣ
2 Калиди ҳушдор 6 Тақсимоти марҳила 10 Васлкунаки навъи сими пушти Шӯрои
3 озодкунии шунт 7 Ноқилҳои пеши панел 11 Ноқилҳои қафо
4 Баровардани шиддати паст 8 Амалиёти электрикӣ


Дастури интихоби модел

М11 125 C P 4
Рамзи маҳсулот Андозаи чаҳорчӯба Синфи ҷорӣ Рамзи манбаи шиддати занҷири идоракунӣ Рақами қутб
Корти қолабӣ 125 160 250 400 630 800 C S H P: амалиёти электрикӣ 3: 3-қутб
барқгиранда Шарҳ: 125 25/15
35/25 Z: дастаки гардишкунанда 4: 4-қутб
125 навъи такмилёфтаи чаҳорчӯбаи 63 мебошад 160 35/25 50/35 75/50 W: амалиёти мустақим
160 навъи такмилёфтаи чаҳорчӯбаи 100 мебошад 250 35/25 50/35 75/50
250 навъи такмилёфтаи чаҳорчӯбаи 225 мебошад 400 50/35 65/42 85/50
630 навъи такмилёфтаи чаҳорчӯбаи 400 мебошад 630 50/35 65/42 85/50
800 50/35 65/42 85/50


300

125А

2

A

Навъи нашр ва лавозимоти дохилӣ

Ҷараёни номиналӣ (A)

Ариза

Кодекси маҳсулоти чор-қутбӣ

Рақами аввал намуди озодро ифода мекунад

125

10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125

1: тақсимоти нерӯ

A: N-қутби бе муҳофизат пӯшида ё кушода наметавонад

2: Танҳо озодкунии фаврӣ дорад

160

63, 80, 100, 125, 140, 160

2: муҳофизати мотор

B: N-қутби бе муҳофизат метавонад пӯшида ва кушода шавад

3: Нашри мураккаб Эзоҳ:

250

100, 125, 140, 160, 180, 200, 225, 250

C: N-қутби муҳофизатӣ метавонад пӯшида ва кушода шавад

Баъдтар ду рақам рамзи лавозимот мебошанд (ба ҷадвали лавозимот нигаред)

400

250, 300, 315, 350, 400

D: N-қутби муҳофизатӣ пӯшида ё кушода наметавонад

630

400, 500, 630

800

500, 630, 700, 800


Q1

D1

Q

2

Шиддати лавозимот

Шиддати кори электр

Усулҳои насб

Тахтаи ноқилро насб кунед ё не

Баровардани шиддати паст

Баровардани шунт

Ҳушдори ёрирасон

Фаъолияти барқии DC1

Фаъолияти барқии DC3

Савол: Пешниҳод

1: Не

Саволи 1: AC220V

F1: AC220V

J1: AC125V

D1: AC220V

D5: AC230V

H: Тахтаи пушти сар

2: Бале

Саволи 2: AC240V

F2: AC380V

J2: AC250V

D2: AC230V

D6: AC110V

C: Навъи плагин

Саволи 3: AC380V

F3: DC110V

J3: DC125V

D3: AC380V

D7: DC220

Саволи 4: AC415V

F4: DC24V

J4: DC24V

D4: AC400V

D8: DC110





D9: AC110-240V





D10: DC100-220V


Шарҳ:

Шиддатҳои мутобиқшаванда барои ду барқ

амалиёт. Лутфан ба

ҷорӣ намудани лавозимоти беруна.


● Қатъи барқ ​​метавонад бо озодкунии пасти шиддат, озодкунии шунт, алоқаҳои ёрирасон, тамосҳои ҳушдор, механизми барқии корӣ, дастаки чархзананда ва дигар лавозимот муҷаҳҳаз карда шавад.

● Қатъи ноқил дорои вазифаҳои муҳофизатии таъхири изофабории тӯлонӣ, таъхири кӯтоҳи ноқилҳои кӯтоҳ ва муҳофизати фаврии ноқилҳои кӯтоҳ мебошад, корбар метавонад хусусиятҳои муҳофизатии лозимиро муқаррар кунад (истифодабаранда танҳо барои танзими параметрҳои функсияи муҳофизатӣ калиди DIP-ро идора кардан лозим аст).

● Қатъкунандаи барқ ​​дорои нуқсони заминӣ ва функсияҳои муҳофизати аналогии гармӣ, нишондиҳандаи пеш аз ҳушдор, нишондиҳандаи аз ҳад зиёди ҷорӣ, нишондиҳандаи ҷорӣ, технологияи таҳлили ҷараёни рақамӣ мебошад ва он метавонад ба сатҳи баландтари муҳофизат ноил шавад.


M11 изофабори гармидиҳӣ

варақаи маълумоти техникӣ

Ҷараёни чаҳорчӯба (A)

125

160

250

400

630

800

Модели

M11-125C

M11-125S

M11-125H

M11-160C

M11-160S

M11-160H

M11-250C

M11-250S

M11-250H

M11-400S

M11-400H

M11-630S

M11-630H

M11-800S

M11-800H

Рақами қутб

1, 2, 3, 4

2, 3, 4

3, 4

3, 4

3, 4

3, 4

Ҷараёни номиналӣ (A)

10, 16, 20, 32, 25, 40.

50,63, 80, 100, 125

63, 80, 100, 125, 140, 160

100, 125, 140, 160,

180,200, 225, 250

250.315.350.400

250, 315, 350, 400, 500, 630

500, 630, 700, 800,1000,1250

Шиддати номиналӣ (V)

AC400V

AC400V

AC400V

AC400V

AC400V

AC400V

Шиддати номиналии изолятсия (V)

AC1000V

AC1000V

AC1000V

AC1000V

AC1000V

AC1000V

Шикастани ноқилҳои кӯтоҳ

иқтидори (KA) Icu/Ics

AC400V

10/15

18/15

25/18

20/15

25/18

35/25

25/15

25/18

35/25

35/25

50/35

35/25

50/35

50/35

65/65

Рақами давраи корӣ

Ҳаёти электрикӣ

6000

3000

3000

2000

2000

1500

Ҳаёти механикӣ

9000

7000

7000

4000

4000

4000

Контур хира (мм)

25-130-68-90

-

-

-





a-b-c-ca

50-130-68-90

60-155-68-90

60-155-88-115





75-130-68-90

90-155-68-90

90-155-88-115

105-165-68-92

105-165-88-115

140-257-103-155

140-257-103-155

210-275-103-155

100-130-68-90

120-155-68-90

120-155-88-115

140-165-68-92

140-165-88-115

184-257-103-155

184-257-103-155

280-275-103-155

Вазн (кг)

0.32

-

-

-





0.5

0.55

1

1.1

1.5

1.7

5.5

5.7

9.5

0.55

0.65

1.1

1.2

1.9

2.1

7

7.5

12.5

0.65

0.8

1.4

1.5





Дастгоҳи барқии корӣ (MD)

Дастаки амалиётии ронандагии беруна

Баровардани худкор

Навъи электромагнитии гармӣ

Навъи электромагнитии гармӣ

Навъи электромагнитии гармӣ

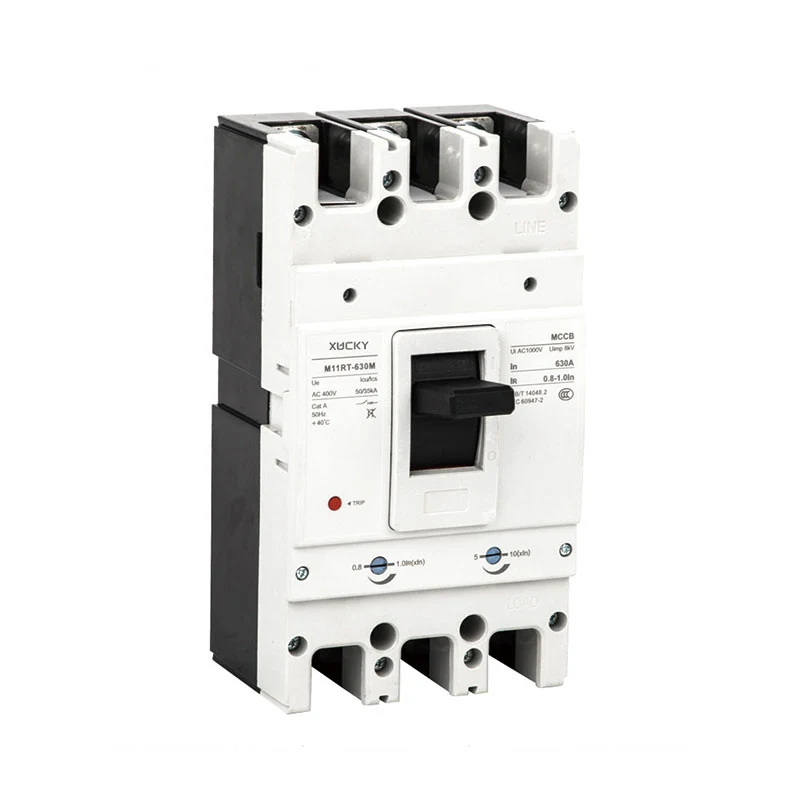

M11RT гармии танзимшаванда ва магнитӣ

Варақаи маълумоти техникии танзимшаванда (TAMA).

Ҷараёни чаҳорчӯба (A)

160

250

400

630

1250

Модели

M11RT-160S

M11RT-160H

M11RT-250S

M11RT-250H

M11RT-400S

M11RT-400H

M11RT-630S

M11RT-630H

M11RT-1250S

M11RT-1250H

Рақами қутб

3, 4

3, 4

3, 4

3, 4

3, 4

Ҷараёни номиналӣ (A)

20-25, 25-32, 32-40, 40-50, 50-63.

100-125, 125-160, 160-200, 200-250А

200-250, 250-320,320-400

400-500, 500-630

630-800,800-1250

63-80,80-100, 100-125А, 125-160А

AC400V

AC400V

AC400V

Шиддати номиналӣ (V)

AC400V

AC400V

AC1000V

AC1000V

AC1000V

Шиддати номиналии изолятсия (V)

AC1000V

AC1000V

35/25

50/35

35/25

50/35

50/35

65/50

Қобилияти шикастани ноқилҳои кӯтоҳ

(KA)Icu/Ics

AC400V

25/18

35/25

25/18

35/25

2000

2000

1500

Рақами давраи корӣ

Ҳаёти электрикӣ

3000

3000

4000

4000

4000

Ҳаёти механикӣ

7000

7000

1000

1000

1000

Контури хира (мм) a-b-c-ca





90-155-68-90

90-155-88-115

105-165-68-92

105-165-88-115

140-257-103-155

140-257-103-155

210-275-103-155

120-155-68-90

120-155-88-115

140-165-68-92

140-165-88-115

185-257-103-155

185-257-103-155

280-275-103-155





Вазн (кг)

1

1.1

1.5

1.7

5.5

5.7

9.5

1.1

1.7

1.9

2.1

7

7.5

12.5

Дастгоҳи барқии корӣ (MD)

Ронандаи беруна

дастаки амалиётӣ

Баровардани худкор

Навъи электромагнитии гармӣ

Навъи электромагнитии гармӣ


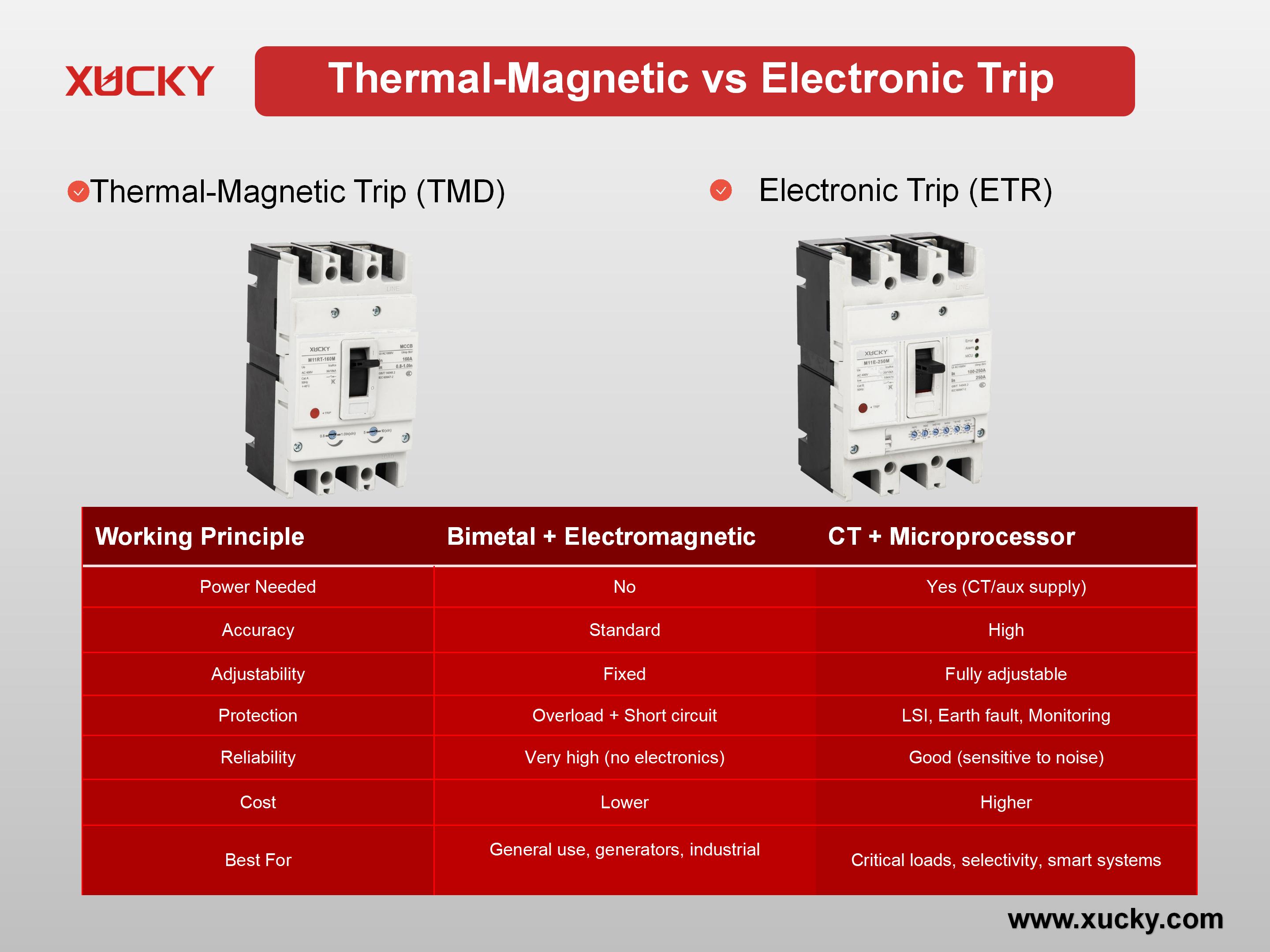

M11E Варақаи маълумотии техникии навъи MCCB






Ҷараёни чаҳорчӯба (A)

160

250

400

630

1250

Модели

M11E-160H

M11E-250H

M11E-400H

M11E-630H

M11E-1250H

Рақами қутб

3, 4

3, 4

3, 4

3, 4

3, 4

Ҷараёни номиналӣ (A)

16-32, 40-125,80-160

16-32,40-125,80-160,100-250

200-400

200-400,300-630

400-800,800-1250

Шиддати номиналӣ (V)

AC400V

Шиддати номиналии изолятсия (V)

AC1000V

Иқтидори шикастани ноқилҳои кӯтоҳ (KA) Icu/Ics

AC400V

35/25

35/25

50/35

50/35

65/50

Рақами давраи корӣ

Ҳаёти электрикӣ

1500

1000

1000

1000

1000

Ҳаёти механикӣ

7000

7000

4000

4000

4000

Контури хира (мм) a-b-c-ca


90-155-88-115

105-165-88-115

140-257-103-155

140-257-103-155

210-257-103-155

90-155-88-115

140-165-88-115

185-257-103-155

185-257-103-155

280-257-103-155


Вазн (кг)

1.8

2.1

5.5

5.7

5.7

2.3

2.6

7

7.5

7.5

Дастгоҳи барқии корӣ (MD)

Дастаки амалиётии ронандагии беруна

Баровардани худкор

Навъи электронӣ


Тавсифи панел ва функсия

Панели озодкунии интеллектуалӣ


Тугмаи танзими панел дар навбати худ

● IR(A) Isd(x IR) Ii(x IR)

● IR: Ҷойивазкунии изофабории таъхири тӯлонии ҷараён; Исд: Ноқили кӯтоҳи таъхири кӯтоҳи танзими ҷорӣ;

● II: Ҷараёни танзими ноқилҳои кӯтоҳи қатъкунии фаврӣ;


Параметрҳои боқимонда аз рӯи пешфарзии завод муқаррар карда мешаванд ё тавассути алоқаи дурдаст ба таври зерин муқаррар карда мешаванд

● tR: Вақти танзими таъхири изофӣ, пешфарз дар завод: 60с;

● tsd: Вақти танзими таъхири кӯтоҳи ноқилҳои кӯтоҳ, пешфарз дар завод: 0.1s;

● Ip: Ҷойгиркунии изофабории пеш аз ҳушдор, пешфарз дар завод: 0.85*IR;


Порти муоширати интеллектуалӣ (COM)

1: Вуруди таъминоти барқ ​​DC24V(+)

6: 485B-

2: Вуруди таъминоти барқ ​​DC24V(-)

7: Пӯшидан ва кушодани терминали умумии механизми кори барқ

3:485А+

8: Пӯшидан ва кушодани терминали умумии механизми кори барқ

4:485А+

9: Кушодани механизми кори электрикӣ

5: 485B-

10: Пӯшидани механизми кори электрикӣ


Панел бо муҳофизати ҷараёни боқимонда





Тегҳои гарм: M11 Мошини қолабӣ, Чин, Истеҳсолкунанда, Таъминкунанда, Фабрика
Ирсоли дархост
Маълумот барои тамос
  • Адрес

    №2567 Liuqing South Road, Люши, Юекинг, Венчжоу, Чжэцзян, Чин

  • Почтаи электронӣ

    manager@xucky.com

Мо мекӯшем, ки мизоҷонро бо маҳсулоти хушсифат таъмин кунем. Маълумот, намуна ва иқтибосро дархост кунед, бо мо тамос гиред!
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
