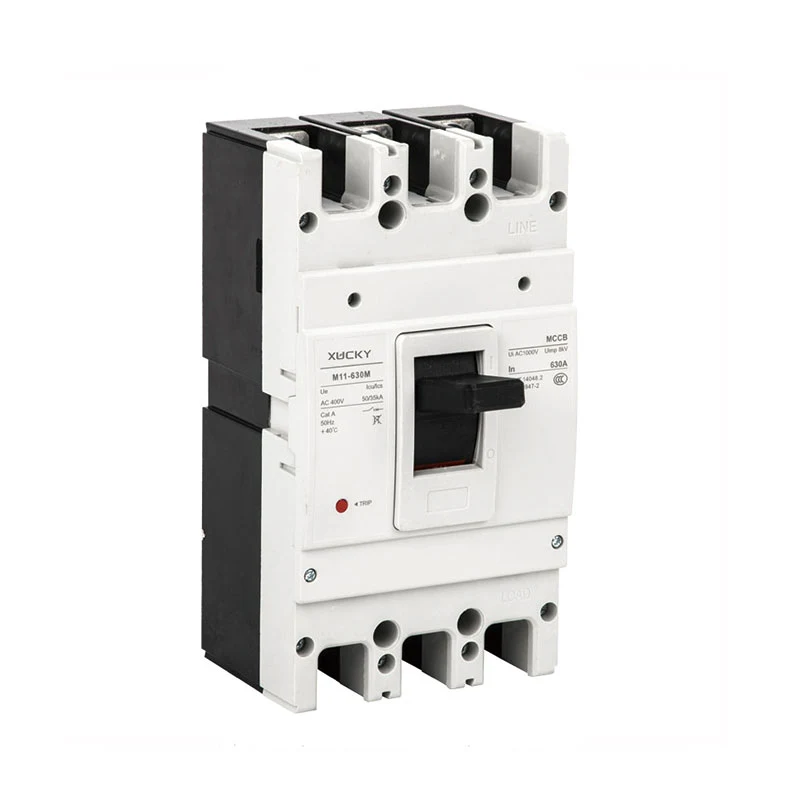

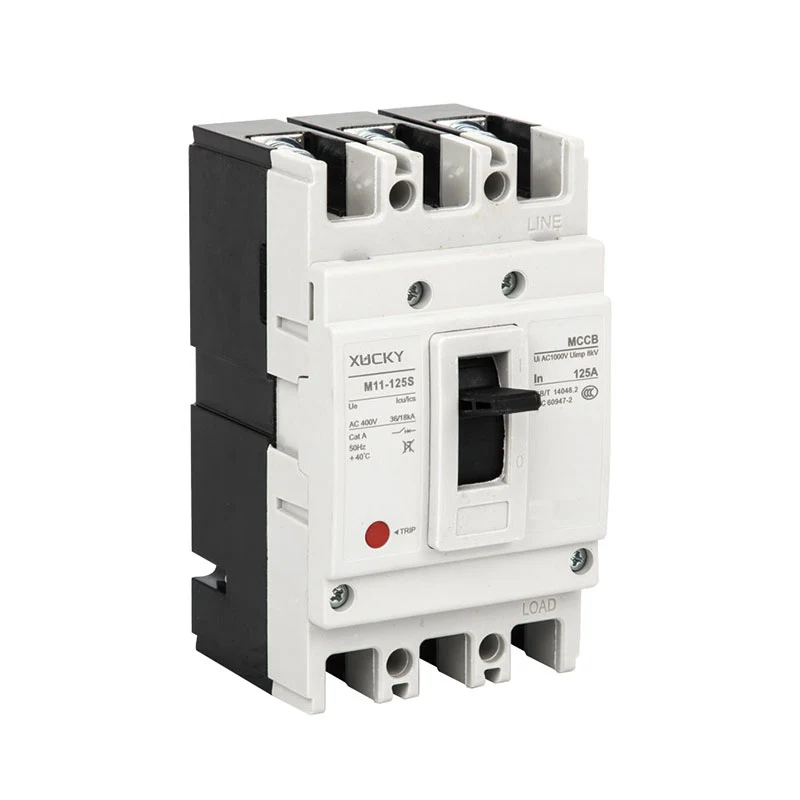

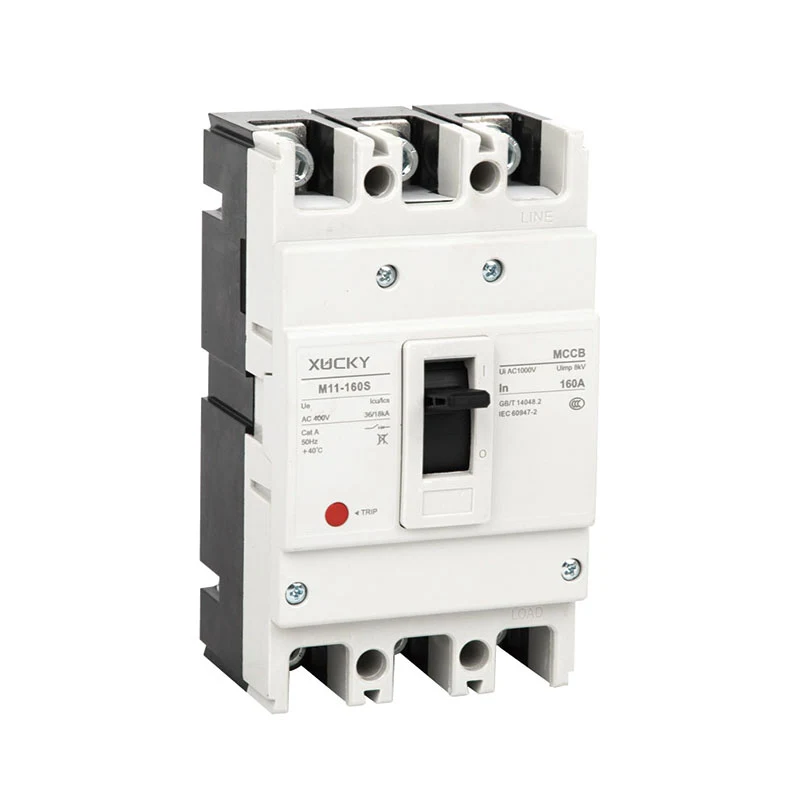

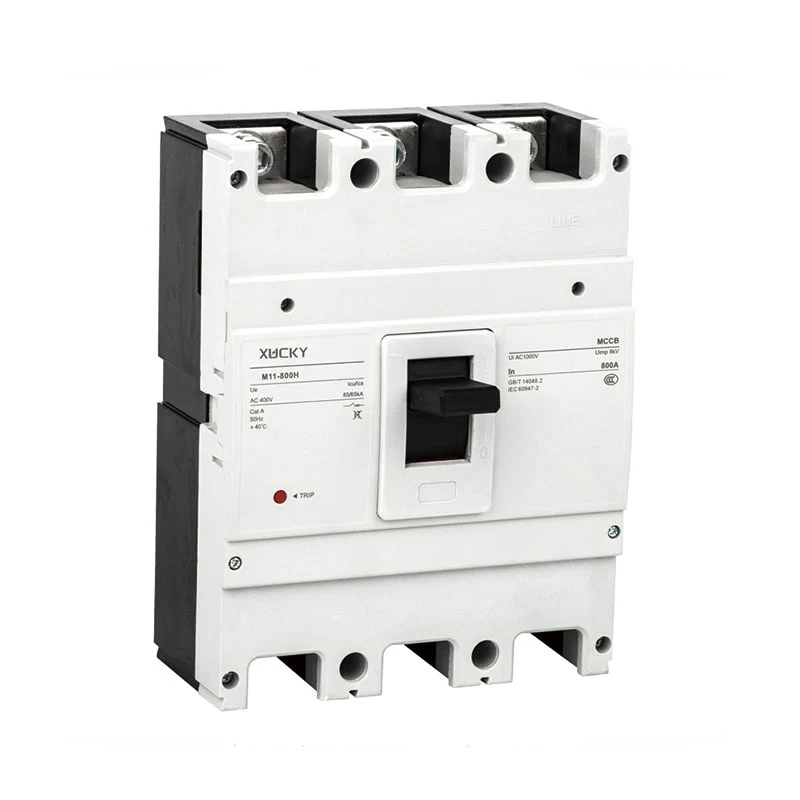

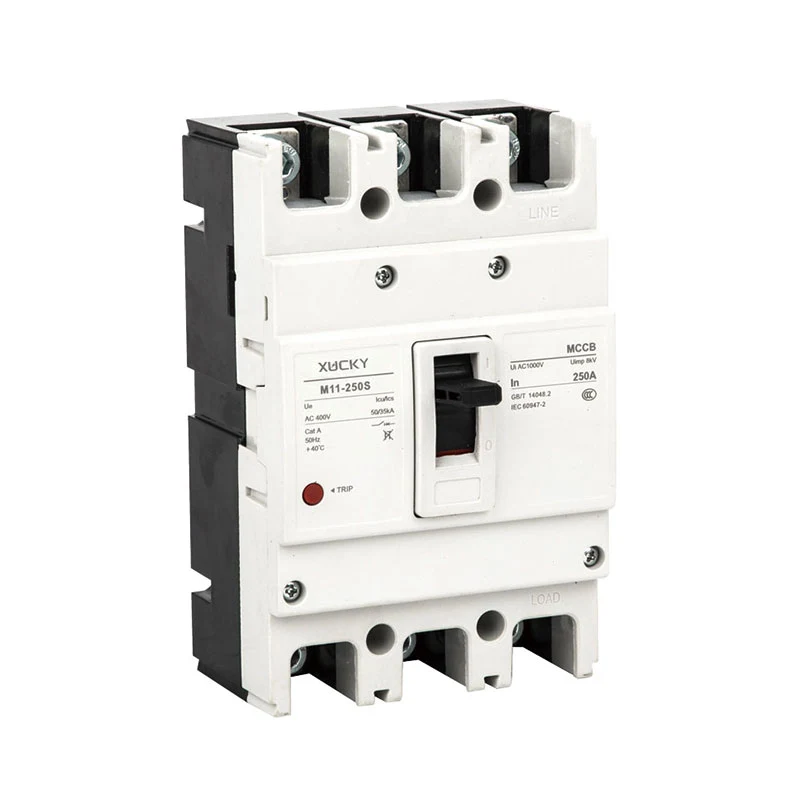

M11 электронии қолаби Парвандаи микросхемаҳои

China XUCKY Electric фармоишгари M11 барқгирандаҳои электронии мукаммалшуда мебошанд, ки аз ҷониби ширкат дар якҷоягӣ бо бартариҳои маҳсулоти шабеҳи байналмилалӣ ва талаботи бозорҳои дохилӣ ва байналмилалӣ таҳқиқ ва таҳия карда шудаанд.

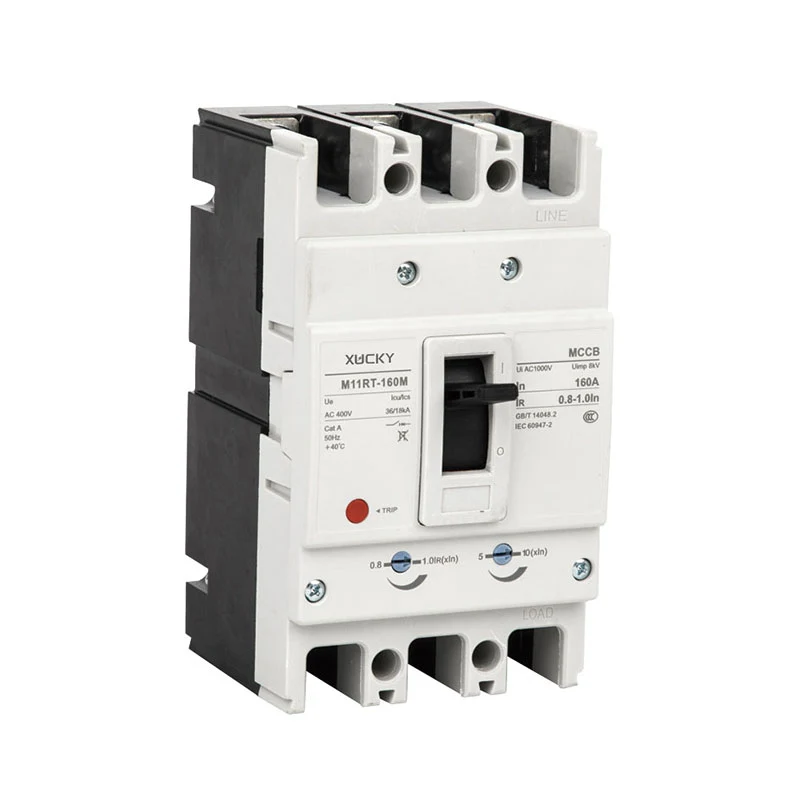

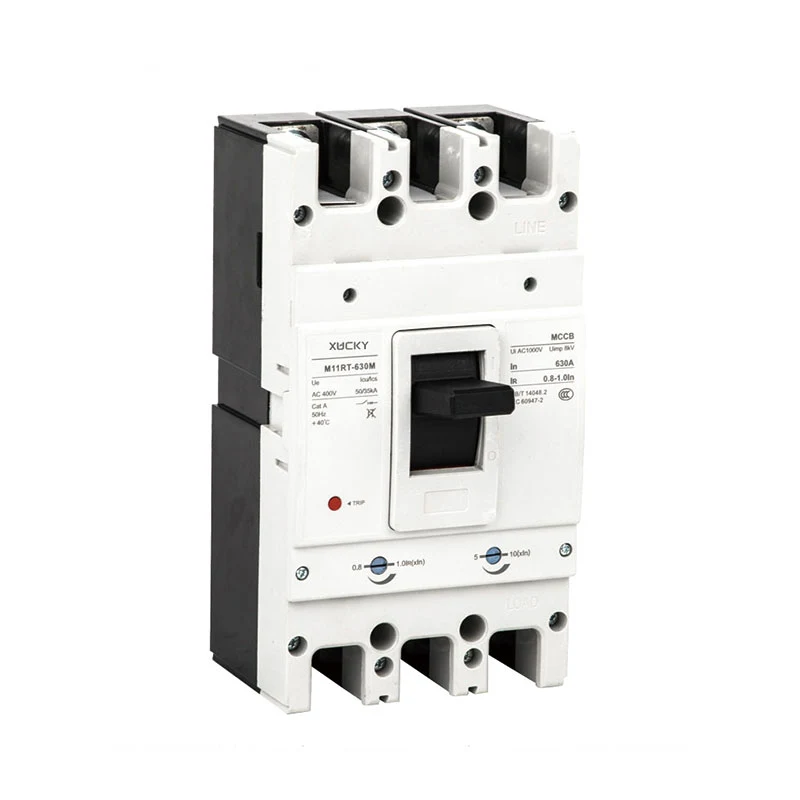

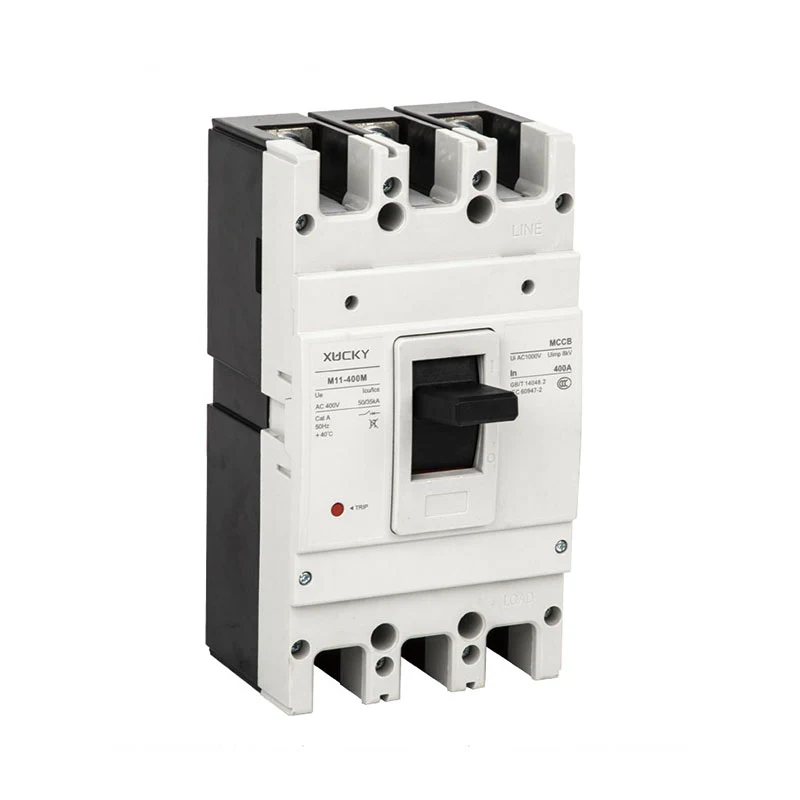

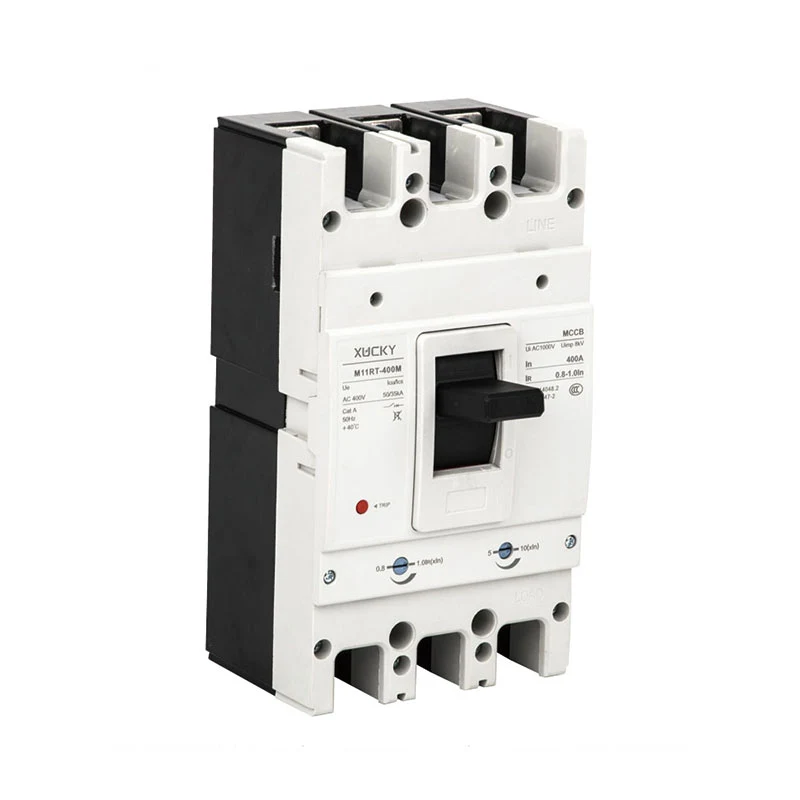

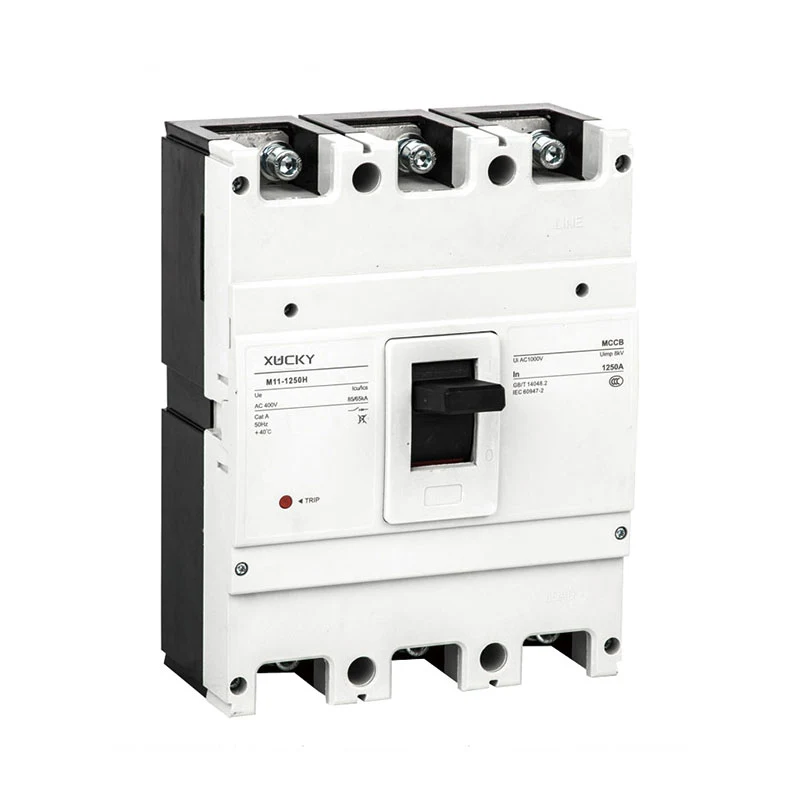

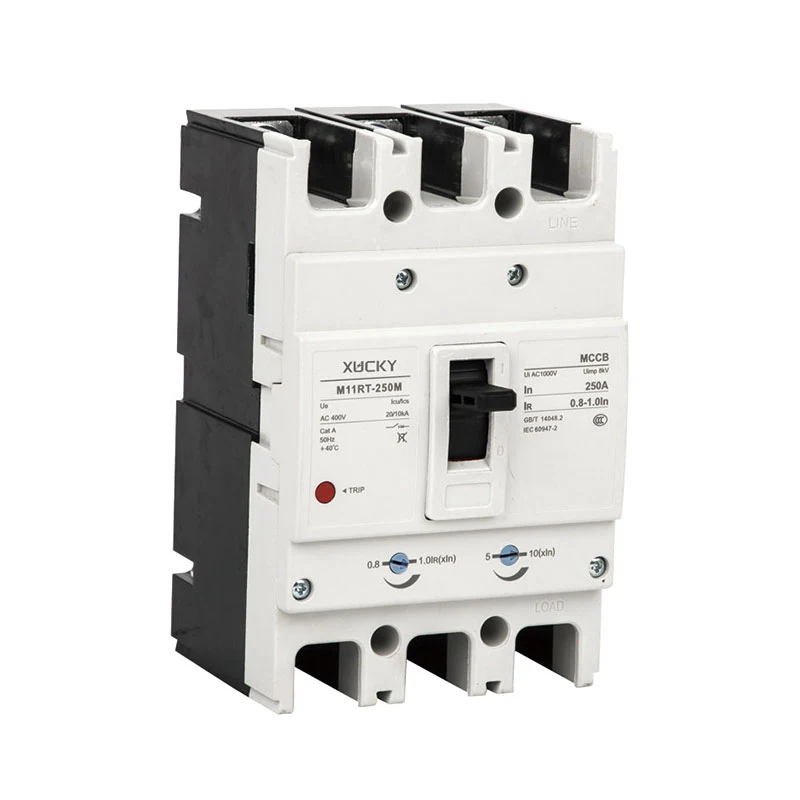

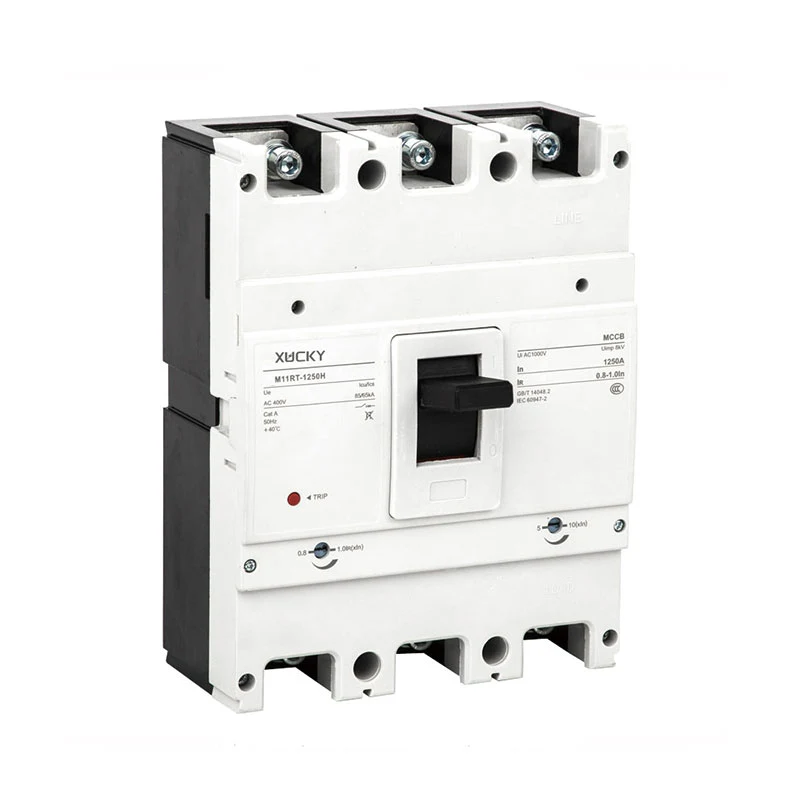

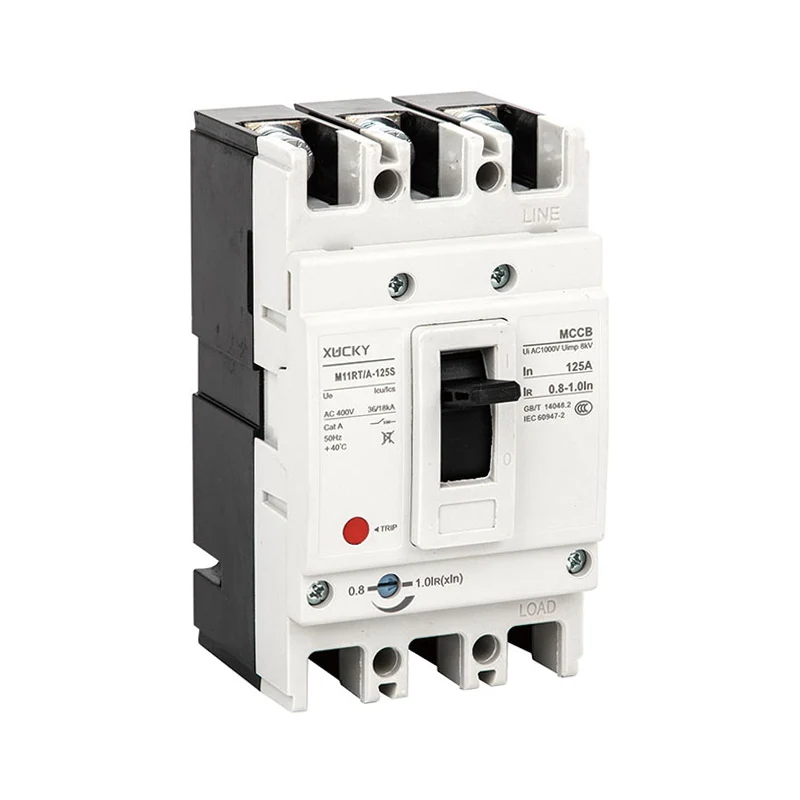

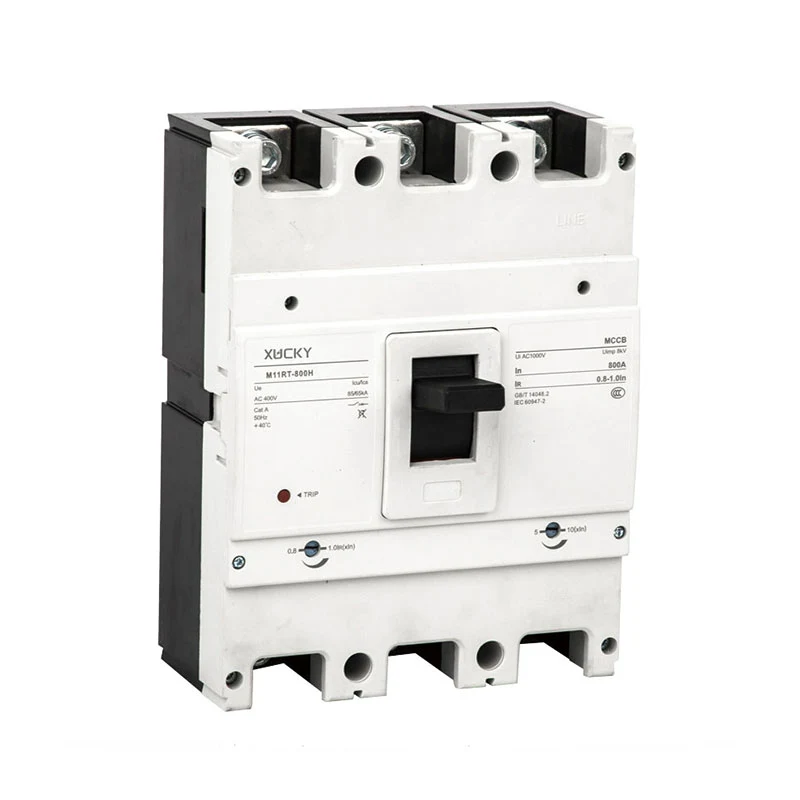

Силсилаи сӯзандоруҳои M11, M11LY, M11RT, M11E ва M11EL сӯзанакҳои нави мукаммалшуда мебошанд, ки аз ҷониби ширкат дар якҷоягӣ бо бартариҳои маҳсулоти шабеҳи байналмилалӣ ва талаботи бозорҳои дохилӣ ва байналмилалӣ таҳқиқ ва таҳия шудаанд.

Бо шиддати изолятсия то 1000В, сӯзандору барои системаҳои тақсимоти AC50Hz, шиддати номиналии кории 690V ва ҷараёни номиналии корӣ аз 10А-1250А истифода мешавад, ки барои тақсимоти нерӯи барқ, муҳофизати схемаҳо ва таҷҳизоти барқӣ аз изофабори, расиши кӯтоҳ, зери шиддат ва ғайра, инчунин метавонад барои кам ба кор андохтани муҳаррик истифода шавад ва онро аз сарбории изофӣ, расиши кӯтоҳ ё зери шиддат муҳофизат кунад.

Он бо андозаи хурд, шикастани баланд, флеши кӯтоҳ ва ғайра тавсиф карда мешавад, маҳсулоти беҳтарин барои корбарон аст. Он метавонад ба таври амудӣ ё ба таври уфуқӣ насб карда шавад.

Силсилаи M11DC сӯзанаки доимии қуттии доимӣ (минбаъд - сӯзандору) барои системаҳои доимии шиддати номиналӣ то 1000 В ва аз он ҷумла ҷараёни номиналии 10 ~ 800А мувофиқ аст, ки барои тақсимоти нерӯи барқ, муҳофизати схемаҳо ва таҷҳизоти энергетикӣ аз аз ҳад зиёд, расиши кӯтоҳ ва ғайра.

Маҳсулотро бо симҳо аз боло ва поён ғизо додан мумкин аст ва он қутбӣ надорад.

Он ба стандартҳои IEC 60947-2, GB14048.2 ва ғайра мувофиқат мекунад.

Хусусиятҳои маҳсулот

Хусусияти 1: иқтидори маҳдудкунандаи ҷорӣ

Маҳдудкунии ҷараён ба маҳдудияти афзоиши ҷараёнҳои кӯтоҳи ноқил дар ҳалқа дахл дорад ва дар ҳалқае, ки бо M11 ҳифз шудааст, арзиши қуллаи ҷараёни ноқилҳои кӯтоҳ ва энергияи I2t дар занҷир аз арзиши эҳтимолӣ хеле хурдтар хоҳад буд.

Алоқаи собит U-шакл

Алоқаи собит U-шакли беназир метавонад технологияи пешакиро ба даст орад:

Технологияи ба истилоҳ пеш аз шикастан ба он ишора мекунад, ки ҷараёни кӯтоҳи ноқил аз системаи тамос мегузарад, қувваи барқе, ки тавассути тамоси собит U-шакл тавлид мешавад ва тамоси ҳаракаткунанда мутақобила аст. Ҷараёни кӯтоҳи ноқил ҳар қадар зиёд бошад, теладиҳии қувваи барқӣ ҳамон қадар зиёд мешавад ва он дар як вақт дар якҷоягӣ бо ҷараёни кӯтоҳи ноқил ба вуҷуд меояд. Пеш аз ба амал омадани амали сайр, қувваи такони электродинамикӣ метавонад ҷудошавии алоқаи собит ва ҳаракаткунандаро тавассути зиёд кардани камон барои зиёд кардани муқовимати эквивалентӣ байни онҳо барои ноил шудан ба ҳадафи рафъи афзоиши ҷараёни кӯтоҳи ноқил ба амал орад.

Хусусияти 2: лавозимоти модулӣ

◆ Лавозимот: Барои ноқилҳои як чаҳорчӯба, онҳо новобаста аз иқтидори шикастан ва ҷараёни номиналӣ андозаи якхела доранд; Лавозимот: Истифодабарандагон метавонанд озодона

◆ вазифаҳои ҷудокунакҳоро мувофиқи талаботи онҳо интихоб ва васеъ намоед

◆ Лавозимотҳои модулӣ дорои функсияи изолятсия мебошанд, ки барои кор ва насби хати гарм осон аст.

Хусусияти 3: чаҳорчӯбаи миниатюрӣ

5 андозаи чаҳорчӯба: навъи 125, навъи 160, навъи 250, навъи 630, 800, 1250

Ҷараёни номиналии силсилаи M11 10A ~ 1250A

Хусусияти 4: дастгоҳи бозгардонии тамос (технологияи патентӣ)

Схемаи техникие, ки ихтироъ кабул кардааст:

Тавре ки дар расми 1 нишон дода шудааст, дастгоҳи нави тамос асосан аз контактҳои собит, алоқаи ҳаракаткунанда, чоҳи 1, чоҳи 2, чоҳи 3 ва пружинаҳо иборат аст;

Хангоми дар холати пушида буданаш вахтаи 2 дар тарафи рости кунчи пружина амал мекунад; Ҳангоме ки гузаранда ҷараёнҳои зиёди ноқис дорад, контакти ҳаракаткунанда ба такони электрикии худи ҷараён дучор мешавад ва бо маркази чоҳи 1 давр мезанад, вақте ки чоҳи 2 бо контакти ҳаракаткунанда ба болои кунҷи пружинаҳо бармегардад. , он алоқаи ҳаракаткунандаро барои зуд ба боло гардиш кардан ва зуд вайрон кардани занҷирро дар реаксияи баҳор месозад, қобилияти шикастани маҳсулотро тавассути оптимизатсияи сохтори тамос афзоиш додааст.

Хусусияти 5: иктишофӣ

Муоширати шабакавӣ қулайтар аст. Он ба системаи алоқаи Modbus тавассути пайвасти махсус дастрас мешавад. M11E / M11EL бо функсияи иртиботӣ метавонад лавозимоти мониторингро барои амалӣ кардани намоиши дар, хондан, насб ва назорат интихоб кунад.

Хусусият: системаи модуликунонидашудаи хомӯш кардани камон

Хусусияти 7: муттаҳидшавӣ

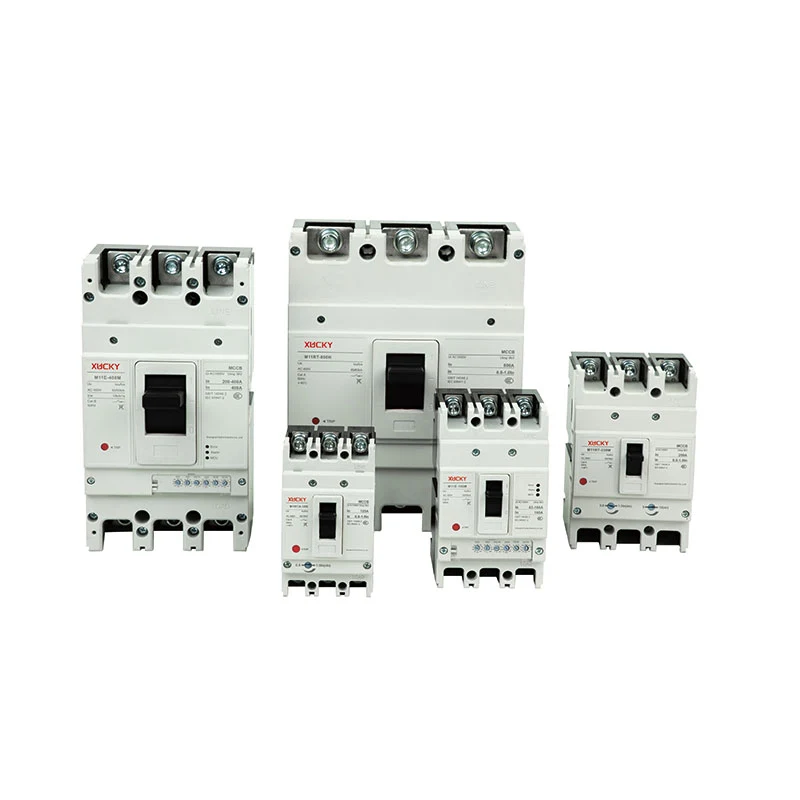

Шаш силсилаи M11, M11LY, M11DC, M11RT, M11E ва M11EL дар зери як андозаи чаҳорчӯба як андоза, андозаҳои насб ва услуби намуди зоҳирӣ доранд, ки тарҳи комилан ягона аст.

Шароити муҳити зист ва насб

◆ Баландии то 2000м;

◆ Ҳарорати миёнаи муҳити зист бояд дар ҳудуди -5℃ то +40℃ бошад (+45℃ барои маҳсулоти баҳрӣ);

◆ Ба таъсири ҳавои намӣ тоб оварда метавонад;

◆ Он ба таъсири қолабҳо тоб оварда метавонад;

◆ Он ба таъсири радиатсияи ядроӣ тоб оварда метавонад;

◆ Тамоюли максималӣ 22,5℃ аст.

◆ Он ба ҳар ҳол метавонад боэътимод кор кунад, вақте ки киштӣ ба ларзиши муқаррарӣ дучор мешавад;

◆ t то ҳол метавонад боэътимод кор кунад, агар маҳсулот ба заминҷунбӣ дучор шавад (4г).

◆ Ҷойҳое, ки муҳити атроф аз хатари таркиш ва дуртар аз газ ё чанги ноқилӣ, ки металлро хароб мекунад ё изолятсияро вайрон мекунад;

◆Аз борону барф дур шавед.

Қисмҳои барқгиранда

Дастури интихоби модел

● Қатъи барқ ​​метавонад бо озодкунии пасти шиддат, озодкунии шунт, алоқаҳои ёрирасон, тамосҳои ҳушдор, механизми барқии корӣ, дастаки чархзананда ва дигар лавозимот муҷаҳҳаз карда шавад.

● Қатъи ноқил дорои вазифаҳои муҳофизатии таъхири изофабории тӯлонӣ, таъхири кӯтоҳи ноқилҳои кӯтоҳ ва муҳофизати фаврии ноқилҳои кӯтоҳ мебошад, корбар метавонад хусусиятҳои муҳофизатии лозимиро муқаррар кунад (истифодабаранда танҳо барои танзими параметрҳои функсияи муҳофизатӣ калиди DIP-ро идора кардан лозим аст).

● Қатъкунандаи барқ ​​дорои нуқсони заминӣ ва функсияҳои муҳофизати аналогии гармӣ, нишондиҳандаи пеш аз ҳушдор, нишондиҳандаи аз ҳад зиёди ҷорӣ, нишондиҳандаи ҷорӣ, технологияи таҳлили ҷараёни рақамӣ мебошад ва он метавонад ба сатҳи баландтари муҳофизат ноил шавад.

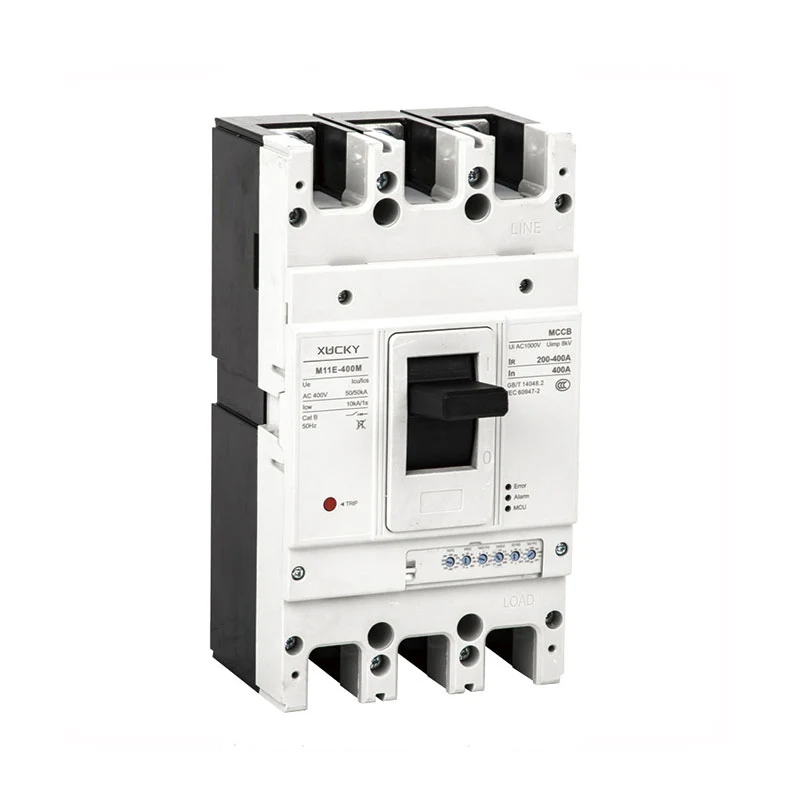

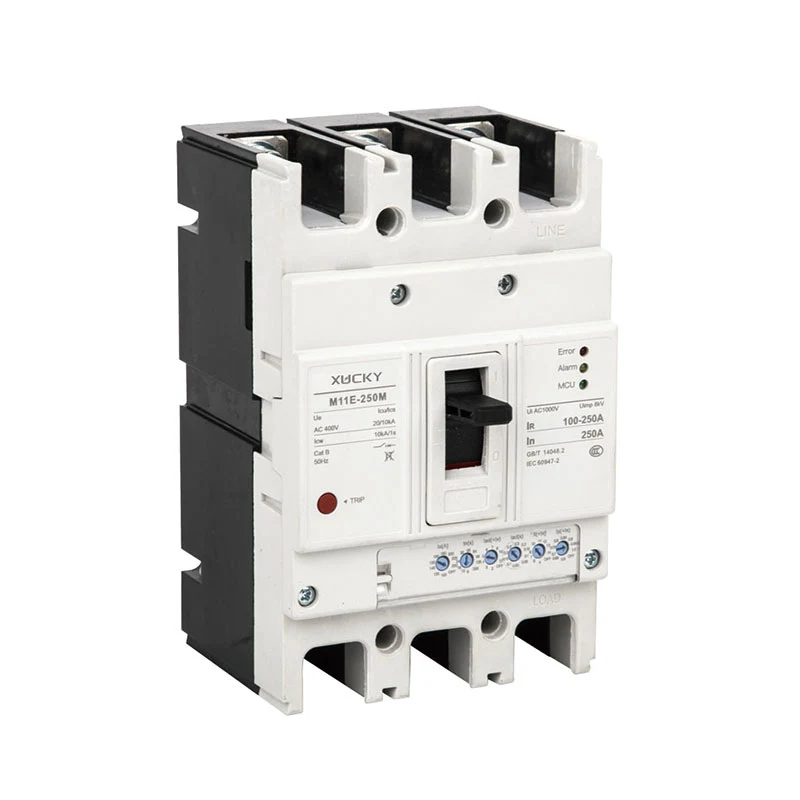

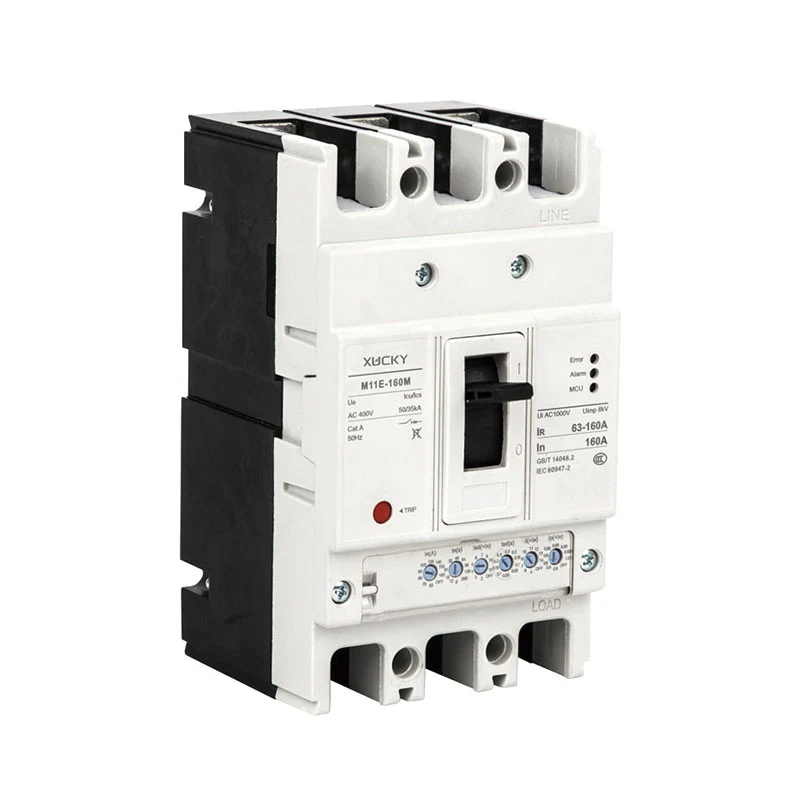

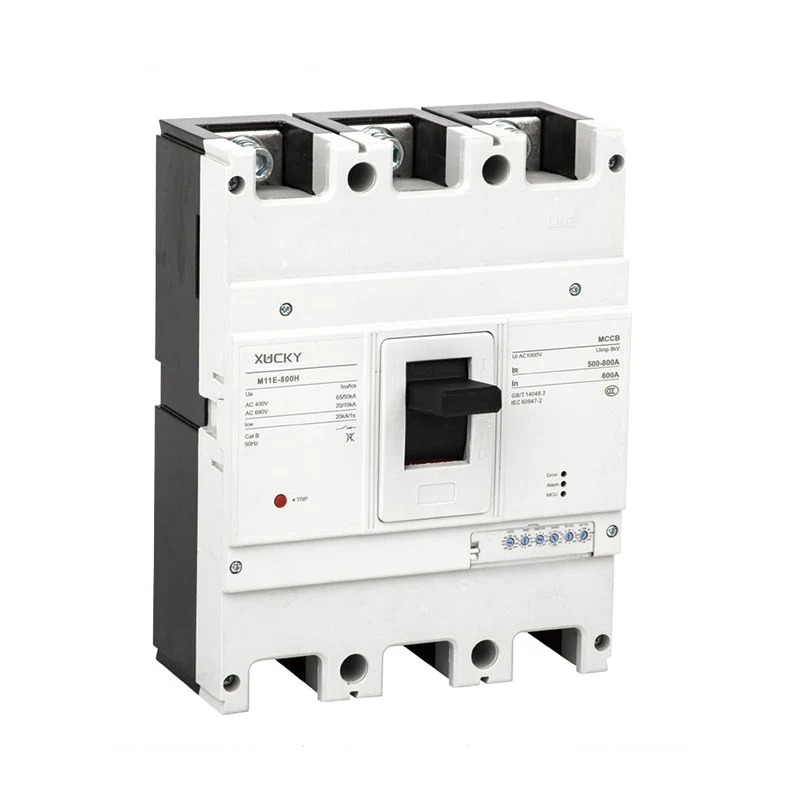

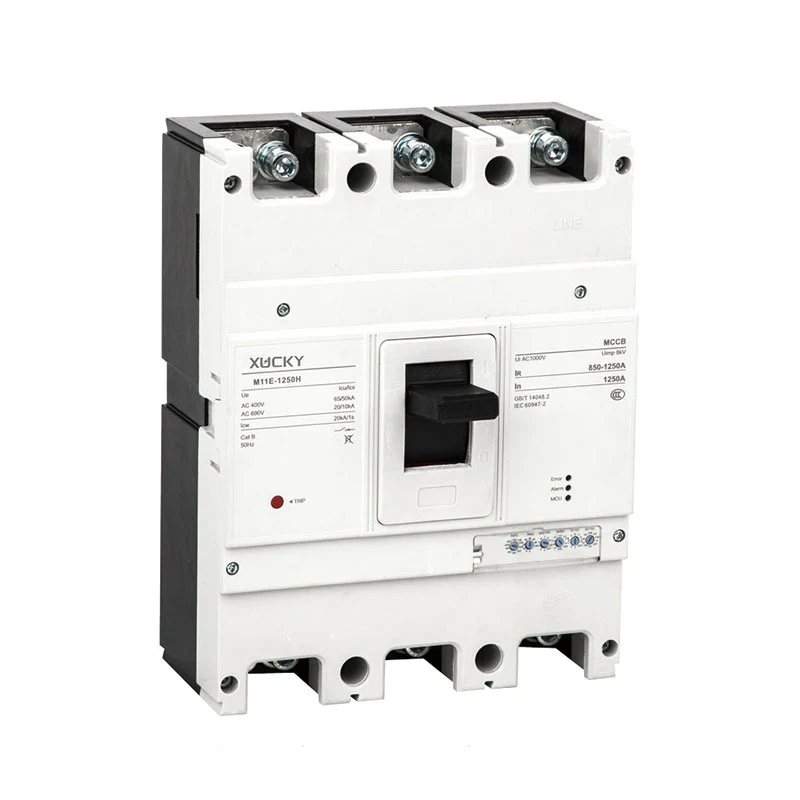

M11E Варақаи маълумотии техникии навъи MCCB
Ҷараёни чаҳорчӯба (A)		160	250	400	630	1250
Модели		M11E-160H	M11E-250H	M11E-400H	M11E-630H	M11E-1250H
Рақами қутб		3, 4	3, 4	3, 4	3, 4	3, 4
Ҷараёни номиналӣ (A)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400,300-630	400-800,800-1250
Шиддати номиналӣ (V)		AC400V
Шиддати номиналии изолятсия (V)		AC1000V
Иқтидори шикастани ноқилҳои кӯтоҳ (KA) Icu/Ics	AC400V	35/25	35/25	50/35	50/35	65/50
Рақами давраи корӣ	Ҳаёти электрикӣ	1500	1000	1000	1000	1000
	Ҳаёти механикӣ	7000	7000	4000	4000	4000
Контури хира (мм) a-b-c-ca
	3С	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4С	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Вазн (кг)	3С	1.8	2.1	5.5	5.7	5.7
	4С	2.3	2.6	7	7.5	7.5
Дастгоҳи барқии корӣ (MD)		●
Дастаки амалиётии ронандагии беруна		●
Баровардани худкор		Навъи электронӣ

Тавсифи панел ва функсия

Панели озодкунии интеллектуалӣ

Тугмаи танзими панел дар навбати худ

● IR(A) Isd(x IR) Ii(x IR)

● IR: Таъхири изофабории таъхири тӯлонии танзими ҷорӣ; Исд: Ноқили кӯтоҳи таъхири кӯтоҳи танзими ҷорӣ;

● II: Ҷараёни танзими ноқилҳои кӯтоҳи қатъкунии фаврӣ;

Параметрҳои боқимонда аз рӯи пешфарзии завод ё тавассути алоқаи дурдаст ба таври зерин муқаррар карда мешаванд

● tR: Вақти танзими таъхири изофӣ, пешфарз дар завод: 60с;

● tsd: Вақти танзими таъхири кӯтоҳи ноқилҳои кӯтоҳ, пешфарз дар завод: 0.1s;

● Ip: Ҷойгиркунии изофабории пеш аз ҳушдор, пешфарз дар завод: 0.85*IR;

Порти муоширати интеллектуалӣ (COM)

Панел бо муҳофизати ҷараёни боқимонда

Рамзанаки қубурӣ чист?

Калыпкакунакҳои қолабӣ (MCCB) як ҷузъи зарурии системаҳои барқӣ мебошад, ки муҳофизати изофабор ва муҳофизати ноқилҳои кӯтоҳро таъмин мекунад. Дар аксари ҳолатҳо, MCCB-ҳо дар панели асосии тақсимоти нерӯи иншоот насб карда мешаванд, ки имкон медиҳанд, ки система ҳангоми зарурат ба осонӣ хомӯш карда шавад.

Фарқи байни шикастани MCCB ва ICCB чист?

ICCB-ҳо ба қулфкунакҳои қолаби қулф монанданд, аммо бар хилофи MCCB-ҳо, шикастани қуттиҳои изолятсияшуда аксар вақт схемаи электрониро барои назорат кардани ҷараёни барқ ​​​​ва механизми захирашудаи энергетикӣ истифода мебаранд, ки одатан тавассути коркарди дастаки барқ ​​​​пур карда мешавад.

Фарқи байни MCCB ва RCCB чист?

MCCB дар механизми магнитии гармидиҳӣ кор мекунад, ки маънои онро дорад, ки он барои муҳофизат аз ҳам сарбории изофӣ ва ҳам ноқилҳои ноқилҳои кӯтоҳ сохта шудааст. RCCB танҳо аз ҷараёнҳои боқимонда ё ҷараёнҳои ихроҷи замин муҳофизат мекунад ва одатан барои пешгирии зарбаи барқ ​​ва дигар хатарҳое, ки аз ҷараёнҳои осеби замин ба вуҷуд меоянд, истифода мешавад.

MCCB барои чӣ истифода мешавад?

Рақамкунаки қалбӣ (MCCB) як намуди дастгоҳи муҳофизати барқӣ мебошад, ки барои муҳофизат кардани схемаи барқ ​​аз ҷараёни аз ҳад зиёд истифода мешавад, ки метавонад боиси сарбории изофӣ ё расиши кӯтоҳ гардад.
