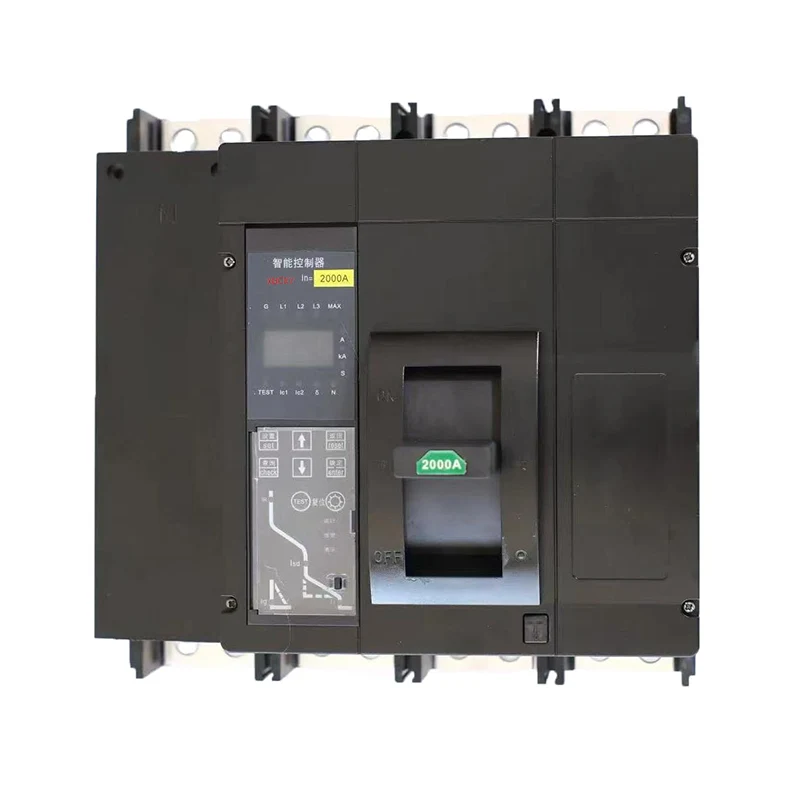

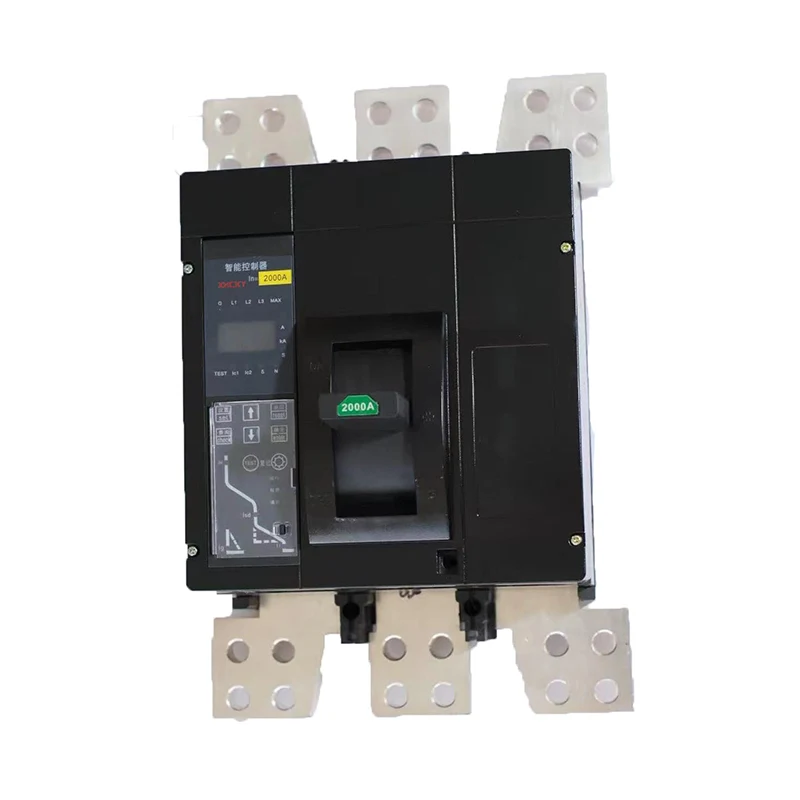

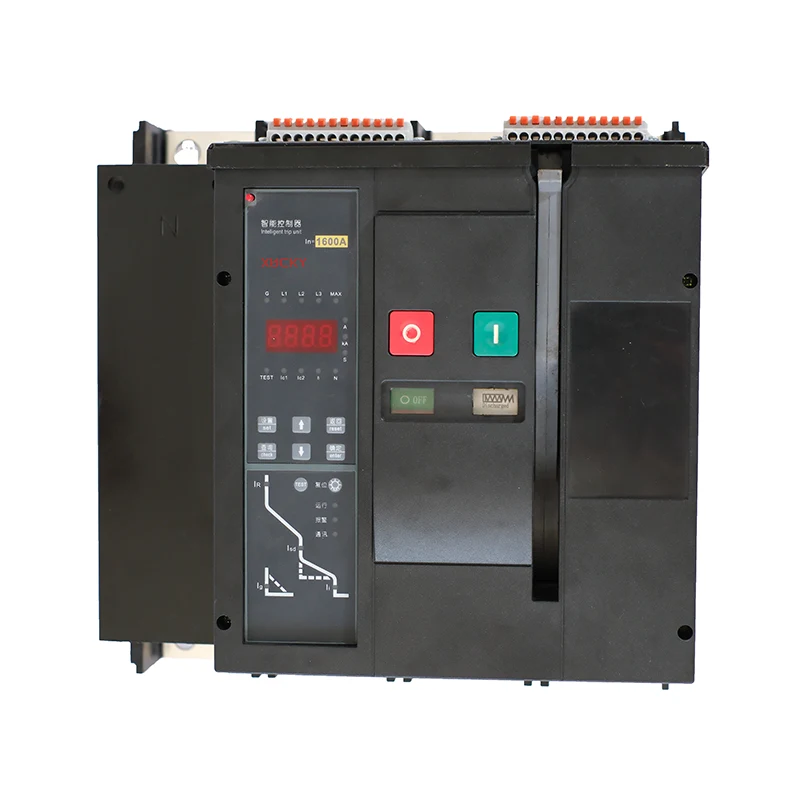

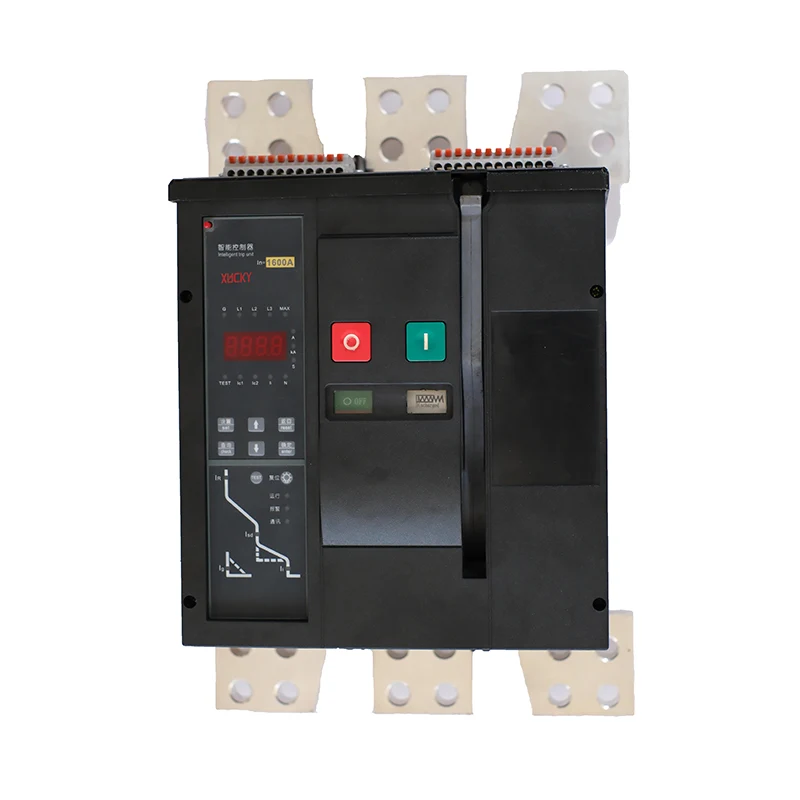

Модулӣ, интеллектуалӣ, хурдтар, насб кардан, тағир додани консепсияҳо, контроллерҳои интеллектуалии модулӣ бо функсияҳои алоқа ва ҳисобкунӣ, механизмҳои нави модулии дастӣ ва механизми нави электрикии модулӣ, механизми асосии барқии M1-2000 яксон аст. механизми чаҳорчӯба, ки аз садҳо ҳазор арзёбии қатъии бозор ва татбиқи амалии гузаштааст. Системаи тамос бахше аз охири даромад то охири баромад надорад, ки ба шикастани беҳтар ва муқовимати кӯтоҳмуддати ҷараён ва ҳарорат ноил мешавад. Камераи хомӯшкунии камон шабакаи зичии баланд ва технологияи назорати камераи дукаратаи камонро барои таъмини эътимоднокии шикастани ҷорӣ.

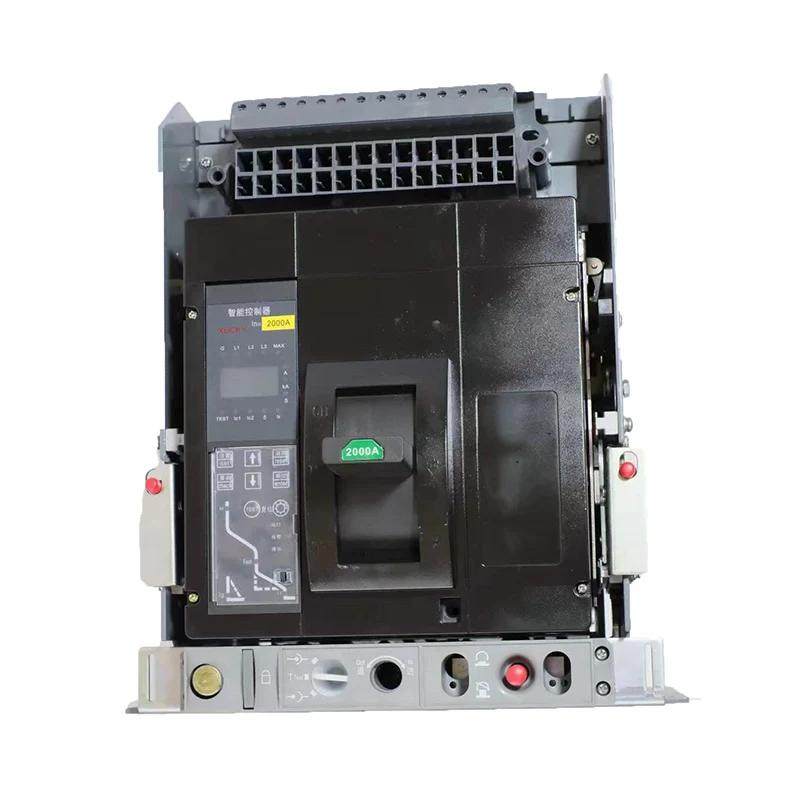

Усули насби гузариш: навъи собит ва обовар. Силсилаи M1E- 2000A шикастани қубури қулфӣ (минбаъд - сӯзандору), шиддати номиналии изолятсия 1000В аст, ки барои AC50Hz / 60Hz мувофиқ аст, шиддати номиналии кории AC380/400/4 15V, AC500V, AC660/680V, дар
Занҷирҳои 800A, 1000A, 1250A, 1600A, 2000A, он барои тақсими энергияи барқ истифода мешавад. Илова ба изофабори изофабори таъхири тӯлонӣ маҳдудияти вақти баръакс ва кӯтоҳи ноқилҳои кӯтоҳТаъхири кӯтоҳ бо маҳдудияти мӯҳлат, таъхири кӯтоҳи ноқилҳои кӯтоҳ, маҳдудияти вақти баръакс, ноқилҳои кӯтоҳ, заминсозӣ, изофабор ва ҳушдор, функсияи ҳушдор, ки метавонад хат ва таъминоти барқро муҳофизат кунад. Илова бар он ки осеб надиҳад, таҷҳизот инчунин қобилияти интиқоли ҷараён, шиддат, нерӯ, энергияи барқ, басомад ва ғайраро ба компютери асосӣ ё дигар идоракунии самаранокии энергия дорад. Маълумоте ба монанди давомнокии умр, ҳолати кушодашавӣ ва басташавӣ, шумораи амалиётҳо ва ғайра метавонад барои ошкор ва назорат кардани сӯзандоруҳо, кам кардани хароҷоти истифода ва нигоҳдории шабакаи барқ ва маълумот барои оянда истифода шавад. Системаҳои самаранокии энергия маълумоти зарурӣ.
M1Z- 2000 силсилаи қолаби барқгиранда (минбаъд - сӯзандору), шиддати изолятсияи номиналӣ 1200В аст, ки барои амалиёти номиналӣ мувофиқ астVoltage DC500V (пайвастшавии силсилаи 2P), DC600V (пайвастшавии силсилаи 2P), DC750V (пайвастшавии силсилаи 3P), DC 1000V (пайвастшавӣ силсилаи 4P), DC1200V (4PSeries), истифода бурда мешавад барои паҳн энергияи электр дар занҷирҳо бо ҷараёнҳои номиналии кории 800A, 1000A, 1250A, 1500A, 1 600A ва 2000A. Дар баробари ин, он хатҳо ва таҷҳизоти барқро аз сарбории изофа, расиши кӯтоҳ ва пастшиддат (бо раҳо кардани шиддати паст) муҳофизат мекунад.
Бо функсияи ҷудокунӣ, рамзи мувофиқи он ин аст:
FX-Мувофиқ бо стандартҳо: IEC60947-2.
1) Ҳарорати ҳавои муҳити зист: -35C ~ +70 ° C (маҳсулоти ETC: -309C ~ +70 ° C); арзиши миёнаи зиёда аз 24 соат +35 ° C зиёд нест;
2) Муҳити нигоҳдорӣ: - 40°C то +75C;
3) Баландӣ: ≤2000м;
4) Шароити атмосфера: њарорати њавои муњит +40°С, намии нисбї 95%;
5) Сатҳи ифлосшавӣ: Дараҷаи 3;
6) Сатҳи муҳофизат: IP20;
7) Категорияи насб: схемаи асосӣ ва озодкунии паст: категорияи насби II; схемаи ёрирасон ва схемаи идоракунй; монтаж категорияи II;
Эзоҳ: Параметрҳои хомӯшии DAM1-2000 ва DAM1Z- 2000 Калыпкакунакҳои сӯзишворӣ мувофиқи он муқаррар карда мешаванд.
то ҳарорати муҳити атроф + 40 ° C. Ҳангоме ки ҳарорати муҳити атроф аз +409C то +70°C аст, корбар бояд онро барои истифода кам кардан лозим аст. Барои омили беэътиноӣ, нигаред ба "Ҷадвали коэффисиенти тағирёбии ҳарорати маҳсулот".
Назоратчӣ 6 формулаи каҷкунии изофабориро пешниҳод мекунад.
1. Тавсифи параметрҳое, ки дар равзанаи амперметр нишон дода мешаванд
Вақте ки чароғи "%" фурӯзон аст, арзиши намоишшуда арзиши фарсудашавии контакт аст.
Вақте ки чароғи "X 10" фурӯзон аст, арзиши хурдтар шумораи амалиёти кушодан ва пӯшидани барқии барқро ташкил медиҳад.
Чароғҳои " δ", "%" ва "L1/L2/L3" дар як вақт фурӯзон мешаванд ва арзиши намоишшуда суръати номутавозунии марҳилаи мувофиқ аст.
Чароғҳои "Агар" ва "А/КА" дар як вақт фурӯзон мешаванд ва арзиши нишон додашуда ҷараёни замин аст.
Чароғҳои "L1/L2/L3" ва "A/KA" дар як вақт фурӯзон мешаванд ва арзиши намоишшуда ҷараёни мувофиқи марҳила мебошад.
Чароғҳои "N" ва "A/KA" дар як вақт фурӯзон мешаванд ва арзиши нишон додашуда ҷараёни марҳилаи N мебошад.
Чароғаки' "A/KA" барои нишон додани KA медурахшад ва барои нишон додани А фурӯзон мемонад.
2. Тавсифи параметр дар равзанаи вольтметр нишон дода мешавад
Ҳар яке аз чароғҳои "U1, U2, U3" ва чароғи "V" дар як вақт фурӯзонанд, ки мутаносибан шиддати сефазаи хатти сефазаро нишон медиҳад.
Ҳар яке аз чароғҳои "U1, U2, U3" ва се чароғҳои "UN" ва "V" дар як вақт фурӯзонанд, ки шиддати фазаи мувофиқро нишон медиҳанд
Чароғи "HZ" барои нишон додани басомад фурӯзон мешавад. Агар ягон шиддат пайваст набошад, пешфарз 50 Гц аст.
Чароғи фурӯзон "COS" омили барқро нишон медиҳад.
Чароғаки "KW" фурӯзон будани қувваи фаъолро нишон медиҳад.
Чароғаки "КВт" барои нишон додани пуркунии фаъол медурахшад ва агрегат киловатт-соат аст.
3. Муайян кардани хатогиҳои худдиагностикӣ
Вақте ки чароғи "T" дар панели идоракунӣ фурӯзон мешавад, ин маънои онро дорад, ки хатогии худшиносӣ вуҷуд дорад. Барои нишон додани рамзи хато, тугмаи OK -ро пахш кунед.
Агар хато тоза карда шавад, тугмаи бозгаштро пахш кунед, то чароғи хатои худдиагностикии "T"-ро тоза кунед ва ба ҳолати муқаррарӣ баргардед; агар хатогиҳои сершумори ташхисӣ вуҷуд дошта бошанд, тугмаҳои ▲ ва▼ро пахш кунед, то рамзҳои хатогиро давр занед. Рамзи хато. чунин аст:
Тавре ки дар панели идоракунӣ нишон дода шудааст, контроллер ҳангоми кор ҳолатҳои зерини гуногун дорад;
1. Ҳолати танзим: Чароғи "Танзим" ҳамеша фурӯзон аст ва арзишҳои танзимоти хусусиятҳои гуногуни муҳофизатиро дидан ё тағир додан мумкин аст.
2. Ҳолати пурсиш: Чароғи "Пурсиш" ҳамеша фурӯзон аст ва маълумоти хатои таърихиро метавон дидан мумкин аст.
3. Ҳолати санҷиш: Чароғи "озмоиш" ҳамеша фурӯзон аст ва санҷиши сафарро метавон анҷом дод.
4. Ҳолати хато: Чароғи "айб" ҳамеша фурӯзон аст, ки навъи хатогиро нишон медиҳад ва ҷорӣ ва вақти хато дар як давра нишон дода мешавад.
5. Ҳолати ҳушдор: Чароғаки "Огоҳӣ" медурахшад, ки нишон медиҳад, ки он дар раванди таъхири хатогӣ қарор дорад.
6. Ҳолати нигоҳдорӣ: Чароғи "нигаҳдорӣ" як маротиба медурахшад ва нишон медиҳад, ки тағирёбии маълумот рух додааст.
7. Ҳолати ташхиси худшиносӣ: чароғи "T" фурӯзон аст, ки аз он шаҳодат медиҳад, ки контроллер хатои худшиносӣ дорад.
8. Ҳолати коммуникатсия: Танҳо навъи H онро дорад. Чароғҳои "Tx, TR" медурахшад ва нишон медиҳанд, ки интиқоли маълумот вуҷуд дорад.
Истифода бурдани функсия, ▲,▼, OK, бозгашт ва дигар калидҳо дар панели идоракунанда метавонад вазифаҳои танзимот, дархост ва санҷишро амалӣ созад. Тугмаи функсионалиро пахш кунед, то дар се ҳолат гузаред: танзим, пурсиш ва санҷиш; барои интихоби ҷузъҳои функсионалӣ ё зиёд кардан ё кам кардани арзишҳои параметрҳо тугмаҳои ▲ва▼-ро пахш кунед; тугмаи OK -ро пахш кунед, то ҳолати функсияро ворид кунед ё маълумоти тағирёфтаро захира кунед; барои баргаштан ба саҳифаи қаблӣ тугмаи бозгаштро пахш кунед. Амалиёти дараҷаи 1. Танзимоти танзими характеристикаҳои гуногуни муҳофизат бояд I.>I.>lg. ва тавсия карда мешавад, ки lLc1> ILc2. Қадамҳои амалиёт чунинанд:
Қадами 1: Тугмаи функсионалӣ то он даме, ки чароғҳои "Танзимот" дурахшанда шаванд ва тугмаи OK-ро дубора пахш кунед. Дар айни замон, чароғи "Танзимот" ҳанӯз ҳам медурахшад ва категорияи муайяни муҳофизат Чароғ фурӯзон аст, ки ин нишон медиҳад, ки он ба ҳолати танзими арзиши танзим ворид шудааст.
Қадами 2: Тугмаҳои ▲ ва▼ро пахш кунед, то дар байни маълумоти аслии танзимоти арзишҳои танзимоти гуногун гузаред. Агар шумо хоҳед, ки арзиши муайяни танзимотро тағир диҳед, тугмаи OK-ро пахш кунед, дар айни замон чароғи "Танзим" ҳамеша фурӯзон аст. Тугмаҳои ▲ва▼то расидан ба арзиши лозимиро танзим кунед. Тугмаи OK-ро пахш кунед. Чароғи "Захира" як маротиба фурӯзон мешавад, ки тағирот захира шудааст. Барои баромадан аз тағир додани арзиши танзим тугмаи бозгаштро пахш кунед.
Қадами 3: Қадами 2-ро то тағир додани ҳамаи арзишҳои танзимот такрор кунед. Барои баромадан аз функсияи танзим тугмаи бозгаштро пахш кунед.
Ҳангоми тағир додани арзишҳои танзимоти хусусиятҳои муҳофизатии гуногун, лутфан ба ду ҷадвали зерин муроҷиат кунед:
|
|
|
|
|
|
lc1 |
ВА/Ё |
|
|
|
_ |
（K）:: tc: |
|
|
|
_____ _ |
ВА/Ё |
Мониторинги бори l ҷорӣ муқаррар кардани арзиши |
|
|
_ |
T(K): tuor_ |
|
|
|
8 |
_ |
Арзиши танзими номутавозунии ҷорӣ |
▁ |
|
_ |
Қимати танзими вақти таъхир t, |
|
|
|
し |
_ |
Қимати танзими ҷараёни замин I |
|
|
C |
Таъхири вақти баръакси заминсозӣ арзиши танзими вақт t, |
|
|
|
Гузариши баръакси вақти заминсозӣ коэффисиенти C, |
(Чароғи сабз медурахшад) |
||
|
し |
ВА/Ё |
Ҷараёни таъхири дарозмуддат аз ҳад зиёд муқаррар кардани арзиши I, |
|
|
S |
Аз изофабори таъхири дароз баръакс Таъхири вақт арзиши муқарраркунии вақт T(K):ta |
|
|
|
S |
ВА/Ё |
Таъхири ноқилҳои кӯтоҳ арзиши танзими ҷорӣ баръакс вақти l |
_ |
|
ВА/Ё |
Таъхири ноқилҳои кӯтоҳ собит Қимати танзими ҷории вақт l,a |
(S чароғҳои сурх мепошад) |
|
|
_ |
Таъхири ноқилҳои кӯтоҳ собит Таъхири вақт арзиши муқарраркунии вақт t, |
|
|
|
|
ВА/Ё |
Ноқилҳои кӯтоҳи фаврӣ арзиши танзимоти ҷорӣ I |
_ |
1) Схемаи сими схемаи асосии маҳсулот
Диаграммаи ноқилҳои асосии маҳсулоти AC (M1 -2000, M1E-2000)
2) Маҳсулоти DC (M1Z- 2000) диаграммаи ноқилҳои асосии .
3) Қисмати истинод аз сими пайвасткунанда
|
Ҷараёни номиналӣ (A) |
800 |
1000 |
1250 |
1600 |
|
Андозаи бари мис: паҳнои × ғафсӣ (мм) |
50×5 |
50×6 |
50×8 |
50×10 |
|
Шумораи барҳои мис |
2 |
2 |
2 |
2 |
|
Моменти пурзӯр кардани винти терминали M10 (N · м) |
|
|
20 |
|
Андозаҳои насби навъи M1- 1 600
M1- 1 600/2P ченакҳои насби
M1- 1 600 / 3P ченакҳои насби
M1- ченакҳои насби 1600 / 4P
Андозаҳои насби навъи M1- 2000
4) Андозаҳои маҳсулот барои ноқилҳои панели пушти сар
а) Андозаҳои маҳсулоти ноқилҳои уфуқии панели қафо (R1)
Эзоҳ: Таҳаммулпазирии андозагириҳои қайднашуда мувофиқи стандарти GB/T 1804-c мебошанд.
б) Андозаҳои маҳсулоти ноқилҳои амудӣ (R2) дар паси тахта
4С
Эзоҳ: Таҳаммулпазирии андозагириҳои қайднашуда мувофиқи стандарти GB/T 1 804-C мебошанд.
Андозаҳои насби панели навъи ҷевон (барқӣ)
Андозаҳои насби паси
Андозаҳои сӯрохи васлкунӣ барои васлкунӣ дар лавҳаи асосӣ
|
шумораи пай дар пай |
Ғафсии бари мисии ноқилҳо (мм) |
|
1 |
6.8 |
|
2 |
10.12 |
|
_ |
15 |
|
4 |
20 |
|
Эзоҳ: Ҳангоми фармоиш дарозии винтҳои сари розеткаи шашкунҷа бояд муайян карда шавад. |
|
Эзоҳ: X-X, Y-Y дар расм марказҳои ҷудокунаки се-қутбӣ мебошанд; таҳаммулпазирии андозагириҳои қайднашуда мувофиқи стандарти GB/T 1 804-C мебошанд.
Масофаи бехатар
Масофаи ҳадди ақали бехатари байни барқгиранда ва панели боло, поён, паҳлӯ ва пеш ҳангоми насб дар расми зер нишон дода шудааст.
