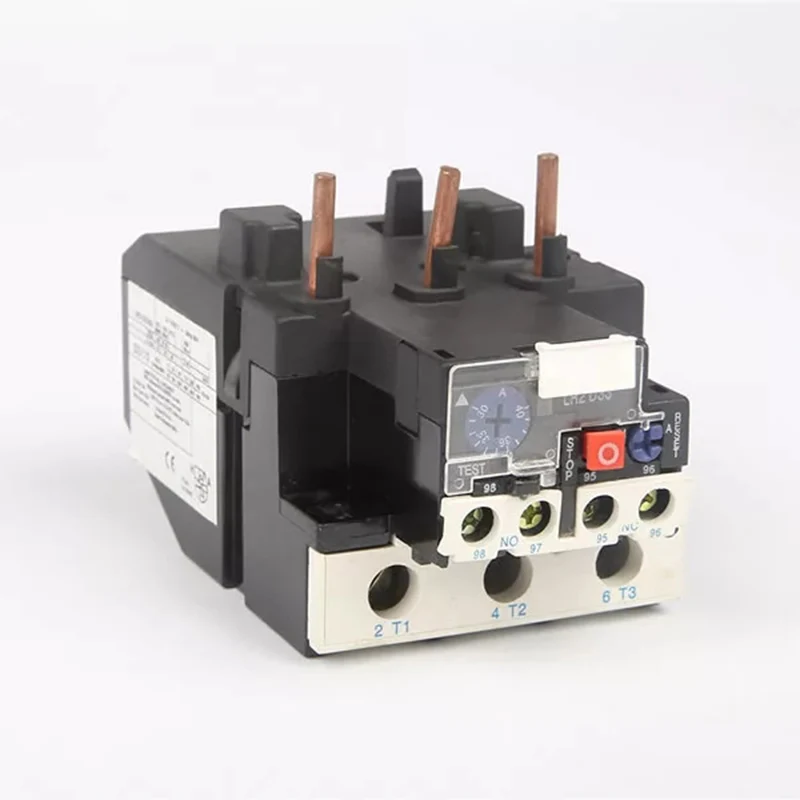

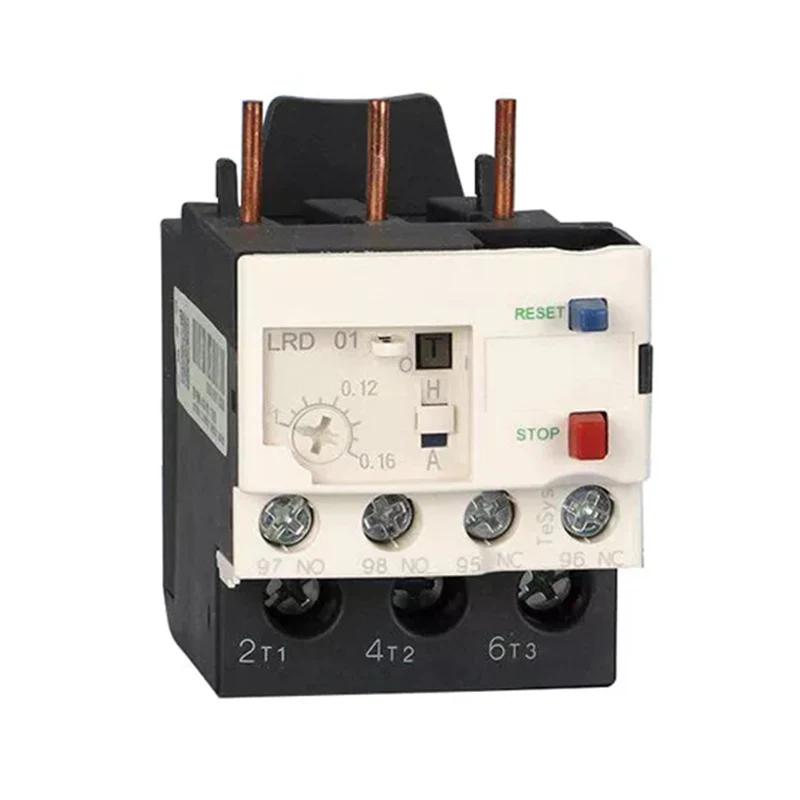

Релеҳои изофабори гармии JR20 барои схемаҳои AC 50 Гц, шиддат то 660 В ва ҷараёнҳои то 630А мувофиқанд, то аз сарбории изофӣ, нокомии фазаҳо ва номутавозунии се фазаи муҳаррики AC муҳофизат карда шаванд. Бо муҳофизати нокомии марҳила, ҷуброни ҳарорат, аз нав танзимкунии дастӣ ё худкор, санҷиши чандирии қатъкунии амал, нишондиҳандаи қатъкунии амал, тугмаи тафтиши ҷудошавӣ ва дигар вазифаҳо. Маҳсулот ба GB14048.4 мувофиқат мекунанд.
Ҳарорати муҳити зист: Арзиши миёна дар давоми 24 соат аз +35 ° C зиёд нест.
Баландӣ: на бештар аз 2000 м.
Шароити атмосфера: намии нисбӣ дар +40°C аз 50% зиёд нест ва дар ҳарорати пасттар намии нисбии баландтар иҷозат дода мешавад. Масалан, 90% дар 20°С, барои конденсатсияи баъзан аз сабаби тағирёбии ҳарорат чораҳои махсус бояд андешида шаванд.
Сатҳи ифлосшавӣ: 3 дараҷа.
Категорияи насб: Синфи III.
Шароитҳои насб: Тамоили рӯи насб ва амудӣ на бештар аз ± 5 ° аст.
Илова ба винтҳои васлкунӣ, реле инчунин метавонад роҳи оҳани стандартии 35 мм-ро истифода барад.
Вибрацияи зарба: Эстафета бояд дар ҷойҳое насб ва истифода шавад, ки ларзиш, зарба ва ларзиши назаррас вуҷуд надорад.
Интиқол, нигоҳдорӣ: Эстафета ҳангоми интиқол набояд ба таъсири шадид ва ларзиш дучор шавад ва ҳангоми интиқол ва нигоҳдорӣ ба он борон ё барф таъсир нарасонад. Релеҳо барои интиқол ва нигоҳдорӣ дар -25 ° C ~ + 55 ° C ва дар + 70 ° C барои муддати кӯтоҳ (дар 24 соат) мувофиқанд.
Сохтори дохилӣ: Сохтори якҷоя ё мустақилро дохил кунед; сохтори се-ченака, симро, механизми амали ҷаҳиши майса баҳор; бо нокомии марҳила ва сохтори ҷуброни ҳарорат.
Амали насбкунӣ: бо санҷиши чандирии қатъкунии амал, нишондиҳандаи қатъкунии амал ва бозрасии ҷудошавӣ ва дигар вазифаҳо; аз нав танзимкунии ихтиёрии дастӣ ва аз нав танзимкунии автоматӣ; алоқаҳои ёрирасон одатан пӯшида ва одатан кушода изолятсия ва ҷудо
|
Модели |
Шиддати номиналии изолятсия Ui (V) |
Термоэлемент |
Диапазони ҷорӣ номиналии (A) |
Контактори AC мувофиқ |
|
JR20-10 |
660 |
1Р |
0,1 ~ 0,13 ~ 0,15 |
CJ20-10 |
|
2Р |
0,15 ~ 0,19 ~ 0,23 |
|||
|
3Р |
0,23 ~ 0,29 ~ 0,35 |
|||
|
4Р |
0,35 ~ 0,44 ~ 0,53 |
|||
|
5Р |
0,53 ~ 0,67 ~ 0,8 |
|||
|
6Р |
0.8~1~1.2 |
|||
|
7Р |
1,2 ~ 1,5 ~ 1,8 |
|||
|
8Р |
1,8 ~ 2,2 - 2,6 |
|||
|
9Р |
2,6~3,2—3,8 |
|||
|
10Р |
3.2~4~4.8 |
|||
|
11Р |
4~5~6 |
|||
|
12Р |
5~6~7 |
|||
|
13Р |
6~7,2—8,4 |
|||
|
14Р |
7~8,6~10 |
|||
|
15Р |
8.6~10~11.6 |
|||
|
JR20-16 |
1С |
3,6 ~ 4,5 ~ 5,4 |
CJ20-16 |
|
|
2С |
5.4~6.7~8 |
|||
|
3С |
8~10~12 |
|||
|
4С |
10—12—14 |
|||
|
5С |
12—14—16 |
|||
|
6S |
14—16—18 |
|||
|
ҶР20-25 |
1Т |
7,8 ~ 9,7 ~ 11,6 |
CJ20-25 |
|
|
2Т |
11.6~14.3~17 |
|||
|
3Т |
17—21—25 |
|||
|
4Т |
21—25—29 |
|||
|
JR20-63 |
1У |
16—20—24 |
CJ20-40 |
|
|
2U |
24—30—36 |
|||
|
3U |
32~40~47 |
|||
|
4U |
40~47~55 |
|||
|
5U |
47~55~62 |
|||
|
6U |
55~63~71 |
|||
|
JR20-160 |
1Вт |
33~40~47 |
CJ20-100 |
|
|
2Вт |
47~55~63 |
|||
|
3Вт |
63~74~84 |
|||
|
4Вт |
74~86~98 |
|||
|
5Вт |
85~100~115 |
|||
|
6Вт |
100~115~130 |
|||
|
7Вт |
115~132~150 |
|||
|
8Вт |
130~150~170 |
|||
|
9Вт |
144~160~176 |
|||
|
ҶР20-250 |
1X |
130~150~170 |
CJ20-250 |
|
|
2X |
167~200~250 |
|||
|
JR20-400 |
1Я |
200~250~300 |
CJ20-400 |
|
|
2Й |
267~335~400 |
|||
|
JR20-630 |
1З |
320~400~480 |
CJ20-630 |
|
|
2З |
420~525~630 |
Эзоҳ: Мушаххасоти 10R ва поёнтар дар JR20-10 дастгоҳи муҳофизати нокомии марҳиларо дар бар намегирад.
|
Категорияи истифода |
Басомади номиналӣ |
Шиддати номиналии изолятсия (Ui) |
Шиддати номиналии корӣ (Ue) |
Ҷараёни номиналии амалиётӣ (Ie) |
Ҷараёни гармидиҳии анъанавӣ |
Алоқаи ёрирасон |
|
AC-15 |
50 Гц |
380В |
127В |
2.83А |
6А |
NC 95-96 |
|
220В |
1,64А |
|
||||
|
380В |
0,95А |
|
||||
|
220В |
0,82А |
6А |
НА 97-98 |
|||
|
380В |
0,47А |
|
|
Не. |
Муқаррар намудани чандкарата ҷорӣ |
Вақти амал |
Ҳолати ибтидоӣ |
||
|
Хусусиятҳои амалиёт ҳангоми манфӣ ҳар як марҳила мутавозин аст |
|||||
|
1 |
1.05 |
Дар давоми 2 соат амале нест |
Хунук |
||
|
2 |
1.2 |
Амал дар 2 соат |
Ҳарорат (пас аз санҷиши № 1) |
||
|
3 |
1.5 |
＜2дақ |
＜4дақ |
Ҳарорат (пас аз санҷиши № 1) |
|
|
4 |
7.2 |
2s＜Tp≤10s |
4s＜Tp≤10s |
Хунук |
|
|
5 |
1.0 |
Дар давоми 2 соат амале нест |
Хунук |
||
|
6 |
1.2 |
Амал дар 2 соат |
Ҳарорат (пас аз санҷиши № 5) |
||
|
7 |
1.05 |
Дар давоми 2 соат амале нест |
Хунук |
||
|
8 |
1.3 |
Амал дар 2 соат |
Ҳарорат (пас аз санҷиши № 7) |
||
|
Хусусиятҳои амалиёт ҳангоми манфӣ ҳар як марҳила номутавозун аст |
|||||
|
|
Ҳар ду марҳила |
Марҳилаи сеюм |
|
||
|
1 |
1.10 |
0.9 |
Дар давоми 2 соат амале нест |
Хунук |
|
|
2 |
1.15 |
0 |
Амал дар 2 соат |
Ҳарорат (пас аз санҷиши № 1) |
|
1. Андоза ва насби JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z
2. Андоза ва насби JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L
3. Андоза ва насби JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL
|
Релеи гармидиҳӣ |
A |
B |
C |
D |
E |
F |
G |
H |
K |
a |
М1 |
М2 |
φ |
|
|
Модели |
Хусусият |
|||||||||||||
|
JR20-10 |
Z |
44 |
77.5 |
101 |
57.8 |
|
10 |
4.5 |
13.9 |
|
32 |
|
|
|
|
L |
44 |
70 |
101 |
46 |
|
14 |
4.5 |
8.9 |
|
32 |
М5 |
|
|
|
|
G |
44 |
70 |
112 |
53 |
|
14 |
|
8.9 |
|
|
М5 |
|
|
|
|
JR20-16 |
Z |
44 |
78 |
101 |
71 |
|
14 |
4.5 |
12.9 |
|
32 |
|
|
|
|
L |
44 |
70 |
101 |
46 |
|
14 |
4.5 |
8.9 |
|
32 |
М5 |
|
|
|
|
G |
44 |
70 |
112 |
53 |
|
14 |
|
8.9 |
5.2 |
|
М5 |
|
|
|
|
ҶР20-25 |
Z |
47.5 |
82.5 |
117 |
66 |
|
20.5 |
4.5 |
|
|
32 |
|
|
|
|
L |
44 |
70 |
117 |
46 |
|
14 |
|
8.9 |
5.5 |
32 |
М5 |
|
|
|
|
G |
44 |
70 |
117 |
53 |
|
14 |
5.5 |
8.9 |
6.5 |
|
М5 |
|
|
|
|
JR20-63 |
Z |
64 |
90 |
117 |
82 |
|
20 |
5.5 |
|
|
46 |
|
|
|
|
70 |
90 |
117 |
92 |
|
28 |
5.5 |
|
|
46 |
|
|
|
||
|
L |
65 |
80 |
117 |
62 |
|
23 |
5.5 |
|
|
46 |
М6 |
|
|
|
|
65 |
80 |
117 |
62 |
|
23 |
|
|
|
46 |
М6 |
|
|
||
|
G |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
||
|
JR20-160 |
Z |
104 |
100 |
152 |
87.5 |
87.5 |
29 |
|
|
|
37 |
М6 |
М8 |
7 |
|
104 |
100 |
152 |
87.5 |
87.5 |
45 |
|
|
|
37 |
М6 |
М8 |
|
||
|
L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
