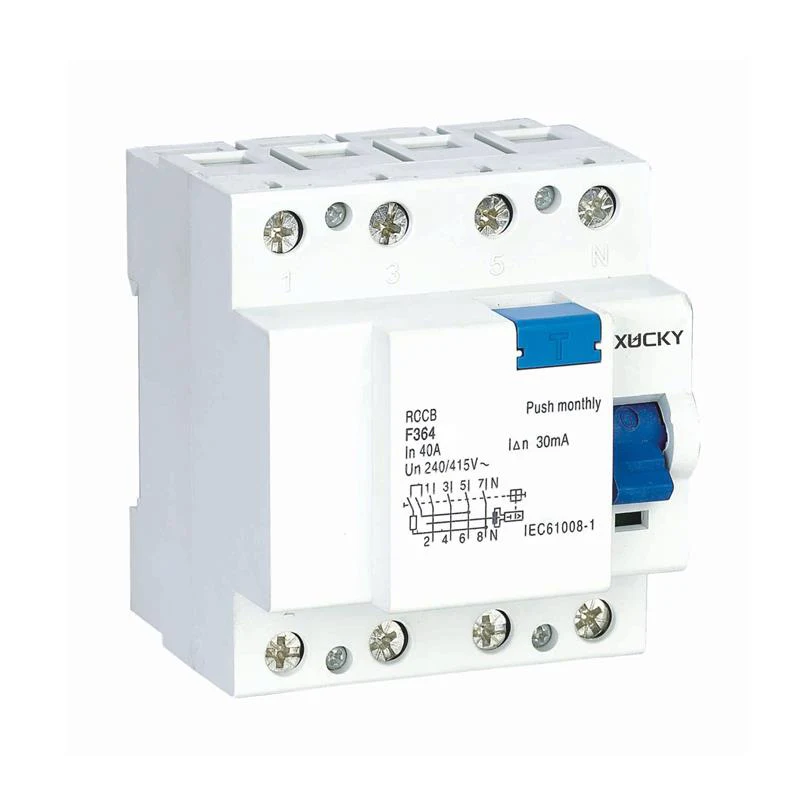

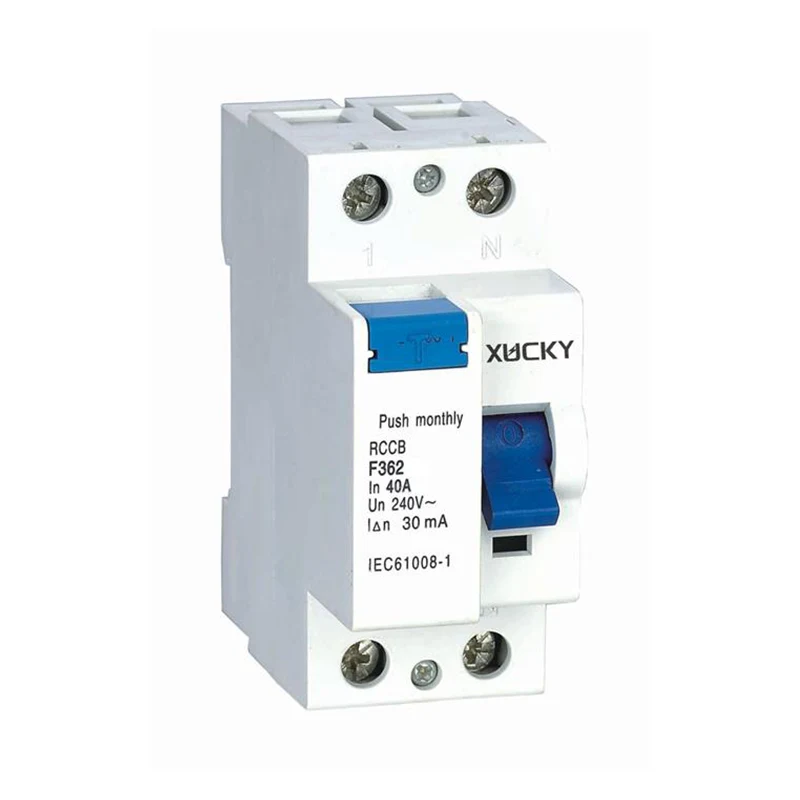

F360 Силсилаи боқимондаи ҷории гузаранда

Силсилаи F360 сӯзанандаи ҷараёни боқимонда мувофиқи стандартҳои охирини IEC 61008-1 тарҳрезӣ ва истеҳсол шудааст ва ба стандартҳои EN50022 барои коммутаторҳои модулӣ мувофиқат мекунад. Онҳоро барои бор кардани релсҳои роҳнамои стандартӣ бо сохторҳои симметрии "шакли кулоҳ" истифода бурдан мумкин аст.

Агар ҷараёнро шикастани замин аз сӯрохии микросхемаҳои ҷории боқимондаи F360 муайян кунад, он онро бо арзиши ҷории раҳоии ихроҷи замин муқоиса мекунад ва сӯзандору дарҳол занҷирро мешиканад, агар аввалин аз охирин калонтар бошад.

Рамзкунакҳо метавонанд системаҳои заминиро пайваст кунанд, то ҷисми заряднокро аз тамоси ғайримустақим муҳофизат кунанд. Он инчунин барои муҳофизати иловагии бадан бо тамос бо барқ ​​​​фаъолият мекунад, агар арзиши номиналии ҷараёни боқимонда аз 30 мА зиёд ё баробар бошад. Ба ғайр аз муҳофизати ҷисми зарядноки тамоси мустақим ё ғайримустақим, барқгиранда инчунин аз хатарҳои эҳтимолии сӯхтор ҳангоми вайрон шудани изолятсияи ноқилҳо муҳофизат мекунад.

Ариза

Қатъи гардиши боқимондаи F360 барои мувофиқат ба стандартҳои GB16916.1, IEC 61008 ва BS4293 тарҳрезӣ шудааст. Он дар ҳолатҳое истифода мешавад, ки ҷараёнҳои алтернативии 50-60 Гц, як фаза 240 В (220 В), се фаза 415 В (380 В) ба монанди амалиёти саноатӣ ва истихроҷи маъдан, тиҷорат ва хонагӣ. Он метавонад барои табдили кам-кам хатҳо дар шароити муқаррарӣ истифода шавад, вақте ки ҳамчун як зарбаи барқии шахсӣ ва дастгоҳи муҳофизат аз ихроҷи таҷҳизот кор мекунад.

Ҳассосияти бархӯрд

Муҳофизати ихроҷи асбоби 10mA-дақиқ ва истифодаи ҳаммом

30mA - муҳофизати иловагӣ аз тамоси мустақим.

100mA - мувофиқи системаи заминӣ мувофиқи формулаи I△n<50/R, барои муҳофизат аз тамосҳои ғайримустақим;

300mA - муҳофизат аз тамосҳои ғайримустақим, инчунин хатари сӯхтор.
