Пайвасткунаки силиндрӣ ва Дорандаи фишурда

XUCKY (Wenzhou XUCKY Electric) пайванди баландсифати сӯзишворӣ ва дорандаи сӯзишвориро бо сертификатсияи IEC 60269, CE, RoHS пешниҳод мекунад. Бадани сафолӣ, иҷрои боэътимод, нархи рақобатпазир. Беҳтарин барои тақсимоти саноатӣ, панелҳои идоракунӣ, PV офтобӣ. Содирот ба Арабистони Саудӣ, АМА, Миср, Шарқи Наздик.

Ирсоли дархост

Тавсифи Маҳсулот

XUCKY Fuse Link & Дорандаи Fuse | Таъминкунандаи электротехникии саноатӣ аз Чин

Cylindrical Fuse link & Fuse Holder

Пайвасткунакҳои силиндрӣ ва дорандаи сӯзишворӣ

XUCKY Fuse Link ва Holder Fuse ҷузъҳои муҳими муҳофизати шиддати паст мебошанд, ки барои системаҳои барқии саноатӣ, тиҷоратӣ ва манзилӣ пешбинӣ шудаанд. Маҳсулоти сӯзишвории мо аз ҷониби Wenzhou XUCKY Electric Co., Ltd. истеҳсол шудааст, ки ба стандартҳои байналмилалии IEC 60269 мувофиқат мекунад, ки дорои қобилияти баланди шикастан, кори устувор ва мӯҳлати хизмати дароз мебошад. Ҳамчун як таъминкунандаи касбии сӯзишворӣ аз Чин, XUCKY барои муштариён дар саросари ҷаҳон, махсусан барои бозори Шарқи Наздик, аз ҷумла Арабистони Саудӣ, Амороти Муттаҳидаи Араб ва Миср, ҳалли боэътимоди сӯзишворӣ пешниҳод мекунад.

Дорандаи сӯзишворӣ барои насби пайванди муҳофизаткунанда ва муҳофизати ноҳиявӣ аз ноқилҳои кӯтоҳ ва изофабор тарҳрезӣ шудааст. Силсилаи муҳофизаткунанда як қисми дорандаи сӯзишворӣ бо муҳофизаткунанда буда, пас аз хомӯш шудан иваз карда мешавад. Агар ҷараёнҳои изофӣ ё ҷараёнҳои кӯтоҳ аз ҳадди меъёр зиёд шаванд, пайванди муҳофизаткунанда хомӯш мешавад ва LED дар дорандаи муҳофизаткунанда фурӯзон мешавад.

Пайвасткунакҳои сӯзишворӣ барои муҳофизат кардани хатҳои кабелӣ, асбобҳои маишӣ ва таҷҳизоти саноатӣ истифода мешаванд. Пайвастҳои сими мис ва алюминий дастгирӣ карда мешаванд.

Стандарт: IEC60269-2, IEC 60947-3

Пайвандҳои сӯзишворӣ ва дорандаи сӯзишворӣ барои муҳофизат кардани хатҳои кабелӣ аз изофабор ва расиши кӯтоҳ пешбинӣ шудаанд

ҷорӣ:

техникаи маишӣ;

Таҷҳизоти саноатӣ.

Ариза

• Панелҳои идоракунии саноатӣ ва панелҳои тақсимотӣ

• Системаҳои тақсимоти нерӯи барқ дар корхонаҳо ва биноҳо

• Системаҳои PV офтобӣ (ҳимояи DC ва AC)

• Марказҳои идоракунии мотор (MCC)

• Таҷҳизоти HVAC ва барқ

• Лоиҳаҳои энергияи барқароршаванда дар Ховари Миёна

• Дастгоҳҳои барқии тиҷоратӣ ва манзилӣ

Cylindrical Fuse link & Fuse Holder

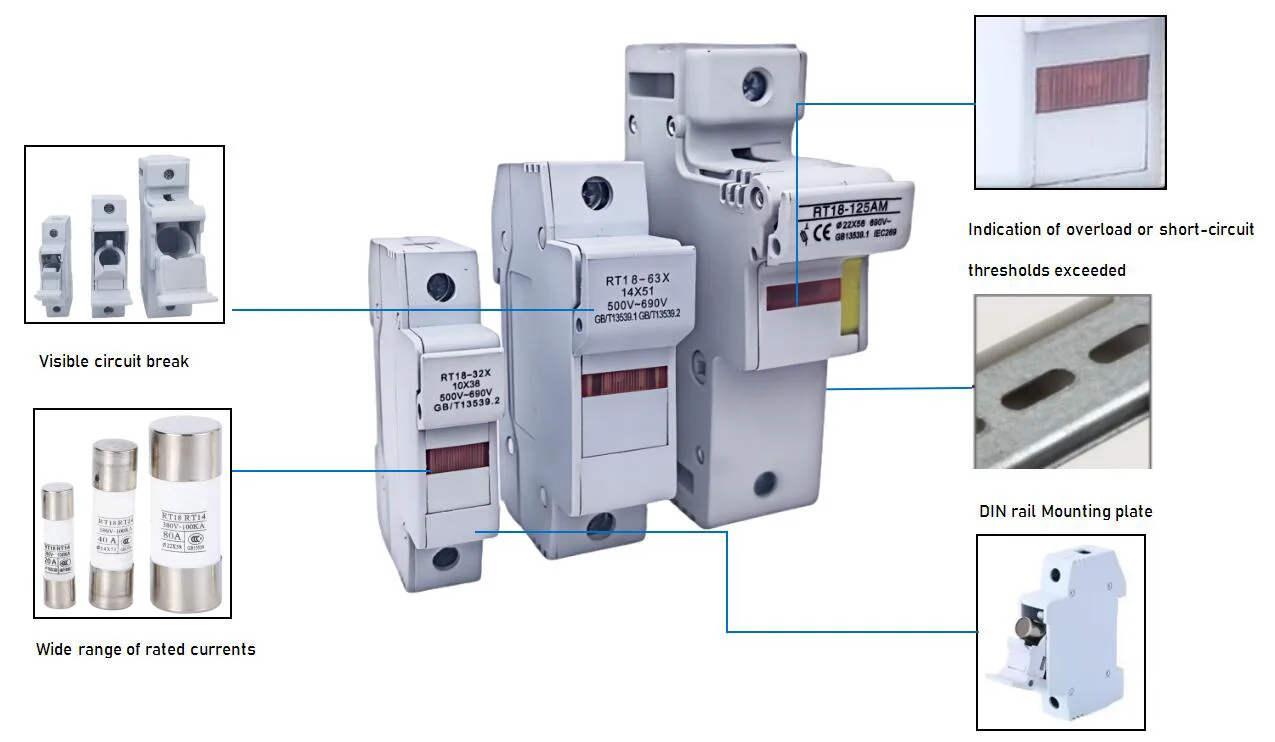

Хусусиятҳо ва Манфиатҳо

Муҳофизати пурра

Ба стандартҳои IEC барои қабули ҷаҳонӣ мувофиқат мекунад

Сохтмони стандартии силиндрӣ

Иҷрои ками тақсимоти нерӯ барои баландшавии ҳарорати паст

Насби осон

IEC 60269-1 / -2 сертификатсияшуда, мутобиқати CE ва RoHS

Бадани сафолии дараҷаи олӣ бо изолятсияи аъло ва муқовимати гармӣ

Сарпӯшҳои никелли мис барои муқовимати пасти тамос

Иқтидори баланди шикастан то 120 кА (навъи HRC)

Дар хусусиятҳои gG (мақсадҳои умумӣ) ва aM (ҳифзи мотор) дастрас аст

Дорандаи сӯзишвории васлшавандаи DIN роҳи оҳан бо тарҳи бехатари ангушт

Нишондиҳандаи ихтиёрии сӯзишворӣ барои нигоҳубини осон

Доираи васеи рейтингҳо: 0.5A ~ 630A, 500V / 690V AC

Нархи камхарҷ, бевосита аз корхонаи XUCKY дар Венчжоу, Чин

Маълумоти техникӣ

Параметрҳо	Андоза
Дорандаи сӯзишворӣ	10×38	14×51	22×58
Ҷараёни номиналӣ дар 690 В AC Дар, А	0,5; 1; 2; 4; 6; 8; 10	2; 4; 6; 8; 10; 16; 20; 25	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50
Вазн, г	50	83	170
Муқовимати механикӣ, давраҳои O-C	2000	2000	1600
Дараҷаи муҳофизат: IEC 60529	IP20	IP20	IP20
Ҳарорати корӣ, °C	аз -10 то +55	аз -10 то +55	аз -10 то +55
Андозаи симҳои пайвастшуда, мм²	Аз 1 то 25	Аз 1 то 25	макс. 50
Моменти пурзӯркунӣ, Н·м	2,5	2,5	2,5
Пайвандҳои силиндрӣ
Ҷараёни номиналӣ дар, А	0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32	2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125
Навъи CFL	гГ	гГ	гГ
Вазн, г	7,7	20,5	58
Иқтидори шикастани номиналӣ Ics, кА	50	50	50
Дараҷаи муҳофизат: IEC 60529	IP20	IP20	IP20
Ҳарорати корӣ, °C	аз -10 то +55	аз -10 то +55	аз -10 то +55

Диаграммаи пайвастшавӣ

Cylindrical Fuse link & Fuse Holder

Амалиёт

Вақте ки ҷудокунак хомӯш мешавад, LED фурӯзон мешавад

Андозаҳои умумӣ ва насб (мм)

Пайвандҳои силиндрӣ

Cylindrical Fuse link & Fuse Holder

Андоза	a	b	c
10х38	38	10	10,3
14х51	51	12	14
22х58	58	16	22

Ном	Шиддати номиналӣ, V	Басомади номиналӣ, Гц	Максимум ҷараён, А	Макс. сарфи қувваи барқ, В
Дорандаи сӯзишворӣ 10×38	500	50/60	8	3
Дорандаи сӯзишворӣ 14×51	500	50/60	20	5
Дорандаи сӯзишворӣ 22×58	500	50/60	40	9.5

Ном	Ҷараёни номиналии корӣ Дар, А	Шиддати номиналӣ, V	Басомади номиналӣ, Гц	10×38	14×51	22×58
Пайвасткунаки силиндрӣ 0,5А	0.5	500	50/60	10×38-0,5	-	-
Пайвасткунаки силиндрӣ 1А	1	500	50/60	10×38-1	-	-
Пайвасткунаки силиндрӣ 2A	2	500	50/60	10×38-2	14×51-2	22×58-2
Пайвасткунаки силиндрӣ 4A	4	500	50/60	10×38-4	14×51-4	22×58-4
Пайвасткунаки силиндрӣ 6А	6	500	50/60	10×38-6	14×51-6	22×58-6
Пайвасткунаки силиндрӣ 8A	8	500	50/60	10×38-8	-	22×58-8
Пайвасткунаки силиндрӣ 10А	10	500	50/60	10×38-10	14×51-10	22×58-10
Пайвасткунаки силиндрӣ 16A	16	500	50/60	10×38-16	14×51-16	22×58-16
Пайвасткунаки силиндрӣ 20А	20	500	50/60	10×38-20	14×51-20	22×58-20
Пайвасткунаки силиндрӣ 25A	25	500	50/60	10×38-25	14×51-25	22×58-25
Пайвасткунаки силиндрӣ 32A	32	500	50/60	10×38-32	14×51-32	22×58-32
Пайвасткунаки силиндрӣ 40A	40	500	50/60	-	14×51-40	22×58-40
Пайвасткунаки силиндрӣ 50A	50	500	50/60	-	14×51-50	22×58-50
Пайвасткунаки силиндрӣ 63A	63	500	50/60	-	14×51-63	22×58-63
Пайвасткунаки силиндрӣ 80A	80	500	50/60	-	-	22×58-80
Пайвасткунаки силиндрӣ 100A	100	500	50/60	-	-	22×58-100
Пайвасткунаки силиндрӣ 125A	125	500	50/60	-	-	22×58-125

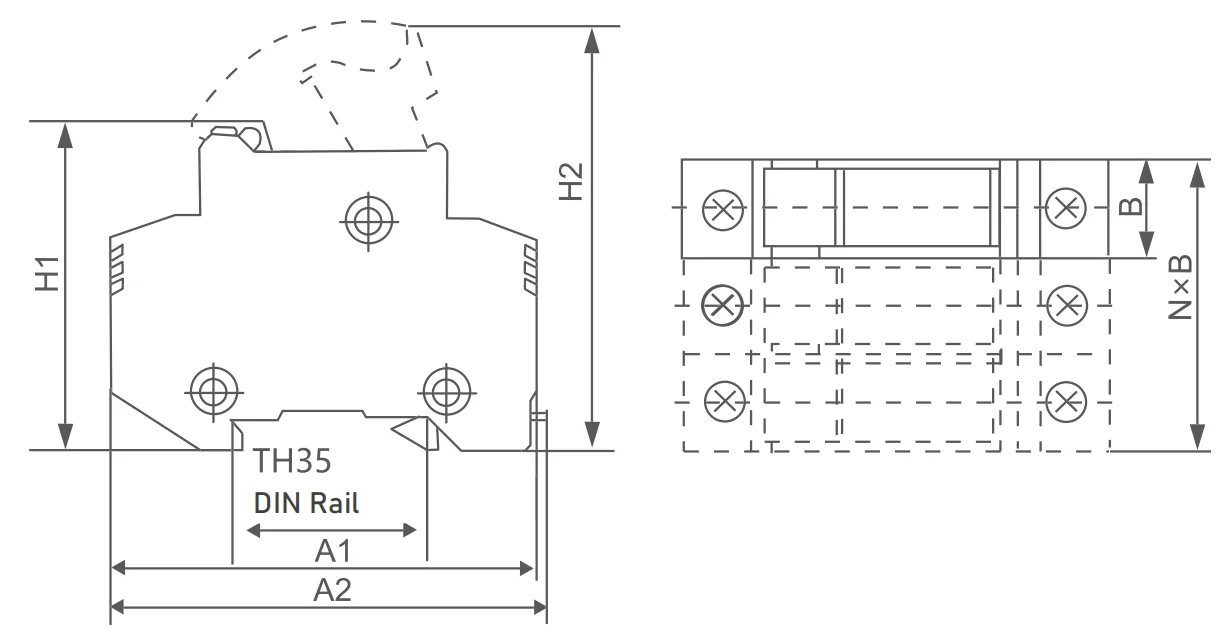

Дорандаи сӯзишворӣ

Cylindrical Fuse link & Fuse Holder

Модели	Андозаи контур (мм)
	А1	А2	B	H1	H2
РТ18-32	77	78	17	61	80
RT18-63	96	97	26	67	94
RT18-125	127	129	35	76	104

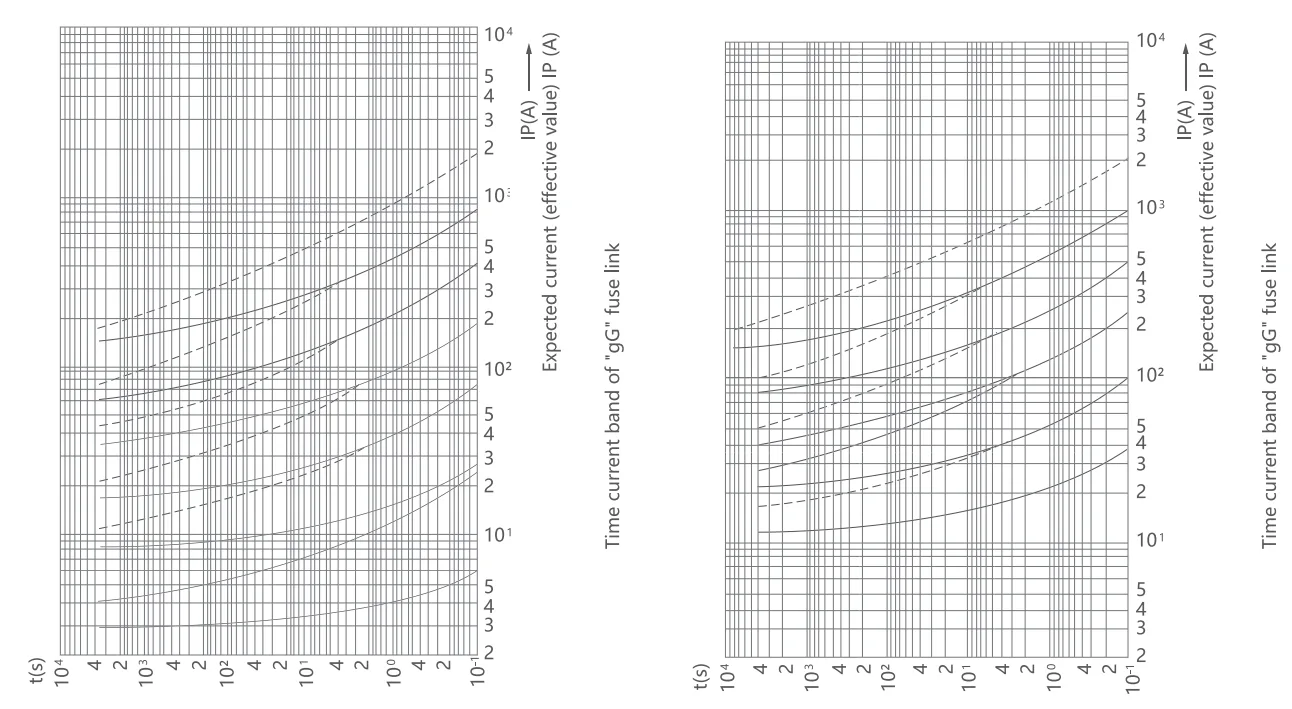

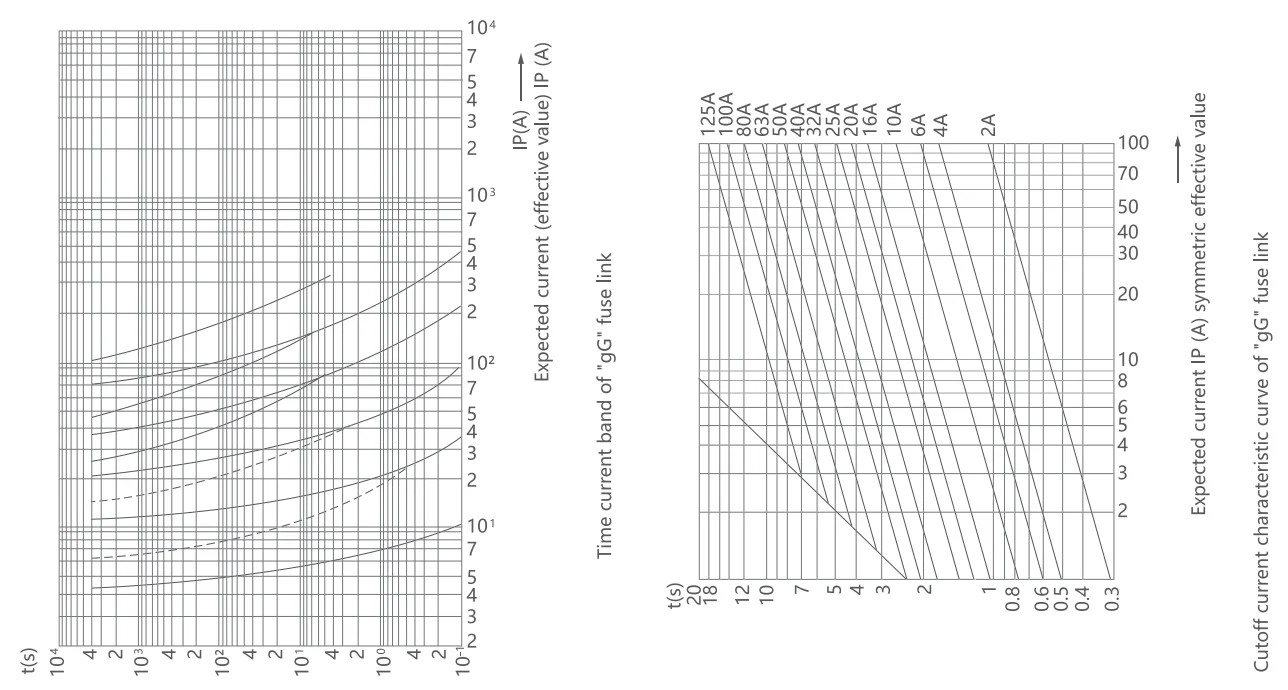

Каҷи хусусияти ҷории вақт

Cylindrical Fuse link & Fuse Holder

Саволҳои зиёд такрормешуда

Саволи 1: Истиноди сӯзишворӣ чист?

A: Пайванди муҳофизаткунанда унсури муҳофизатии ивазшавандаи муҳофизаткунанда мебошад, ки дорои унсури обшавии калибршуда мебошад, ки дар зери сарбории изофӣ ё ноқилҳои кӯтоҳ схемаро мешиканад. Он "дили" системаи сӯзишворӣ мебошад.

Саволи 2: Фарқи байни пайванди сӯзишворӣ ва дорандаи сӯзишворӣ чӣ гуна аст?

A: Пайванди сӯзишворӣ қисми обшавии ивазшаванда аст; дорандаи муҳофизаткунанда (пояи муҳофизаткунанда) қисми васлкунандаи статсионарист, ки пайванди муҳофизаткунандаро нигоҳ медорад ва пайвастҳои барқро таъмин мекунад. Барои насби пурраи сӯзишворӣ ба шумо ҳарду лозиманд.

Саволи 3: Истинодҳои сӯзишвории XUCKY ба кадом стандарт мувофиқат мекунанд?

A: Истинодҳои муҳофизаткунандаи мо ба стандартҳои байналмилалии IEC 60269-1 ва IEC 60269-2 бо сертификатсияи CE ва RoHS мувофиқат мекунанд.

Саволи 4: Оё маҳсулоти сӯзишвории XUCKY дар Арабистони Саудӣ ва Шарқи Наздик истифода мешавад?

A: Бале. Пайванди сӯзишвории XUCKY ва дорандаи сӯзишворӣ барои системаҳои 500V/690V AC тарҳрезӣ шудаанд, ки бо стандартҳои шабакаи Шарқи Наздик мувофиқанд. Мо таҷрибаи бойи содиротӣ дар Арабистони Саудӣ, АМА, Миср ва дигар кишварҳои Халиҷи Форс дорем.

Саволи 5: MOQ барои истиноди сӯзишвории XUCKY чист?

A: MOQ 100 дона барои намудҳои стандартӣ аст. Фармоишҳои фармоишӣ қабул карда мешаванд. Барои рӯйхати муфассали нархҳо бо мо тамос гиред.
