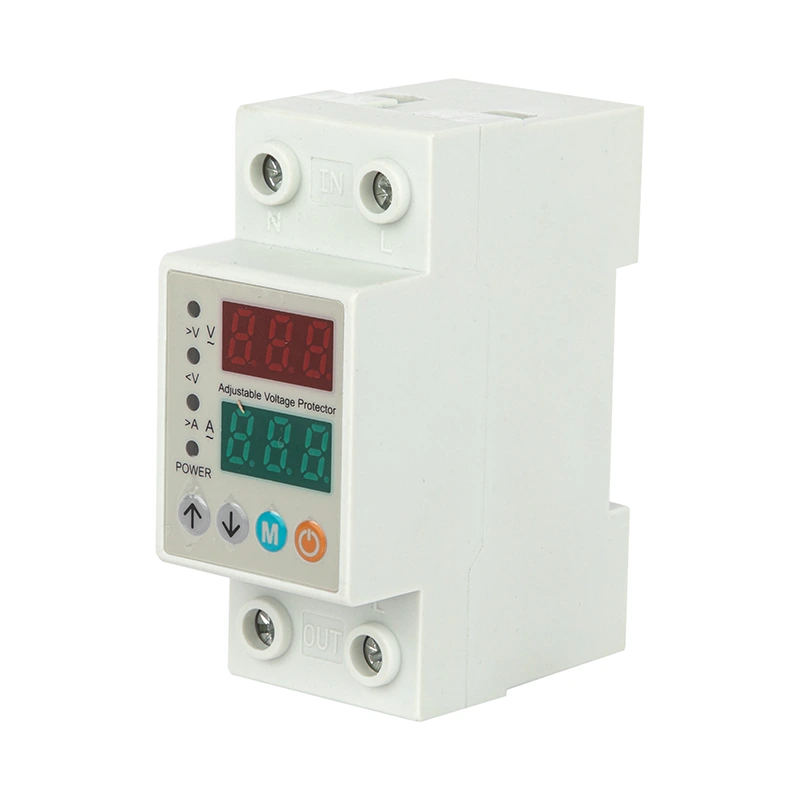

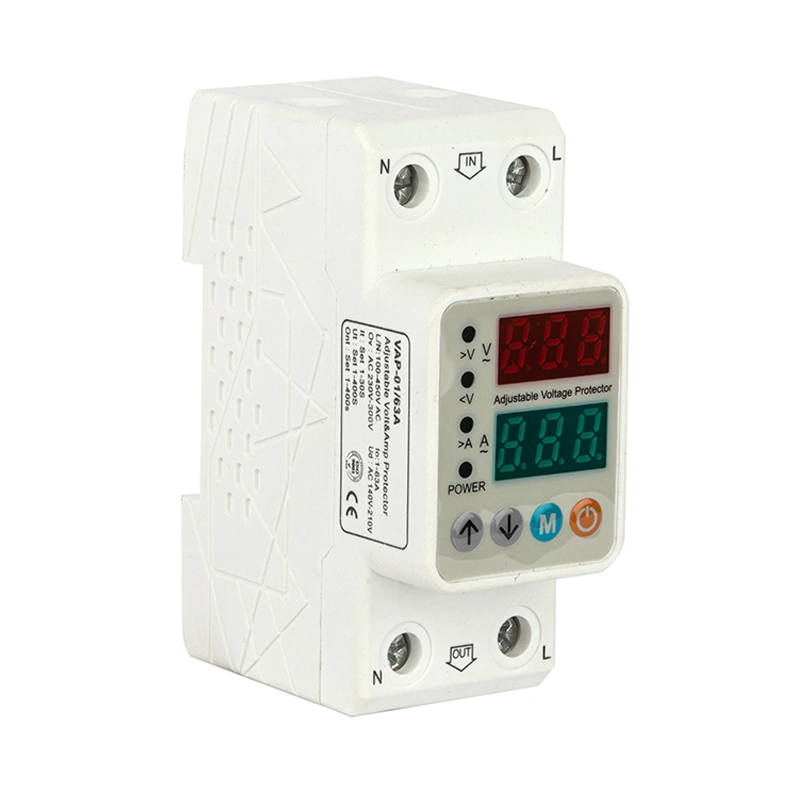

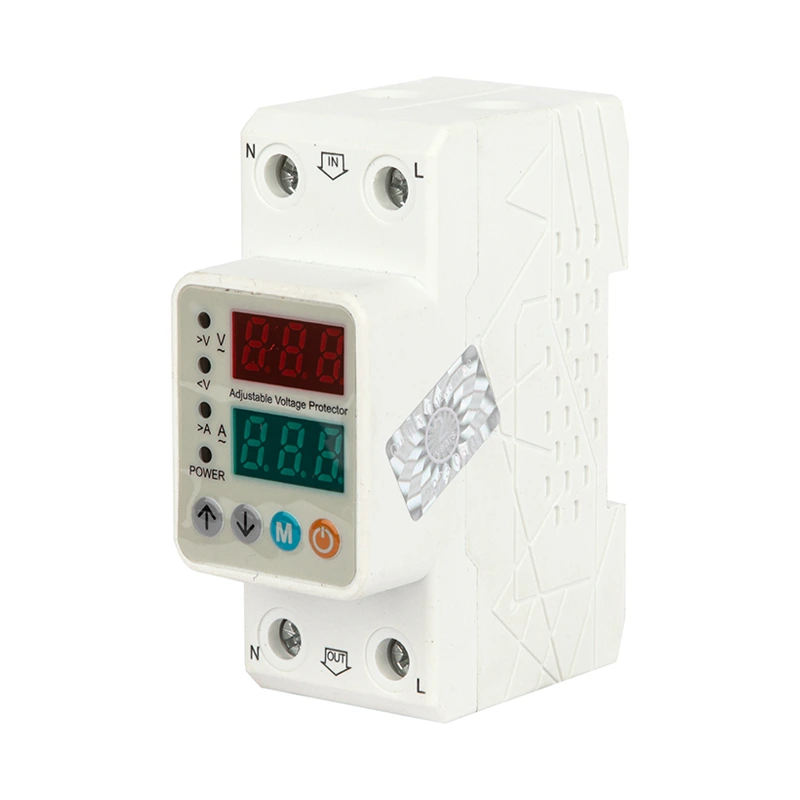

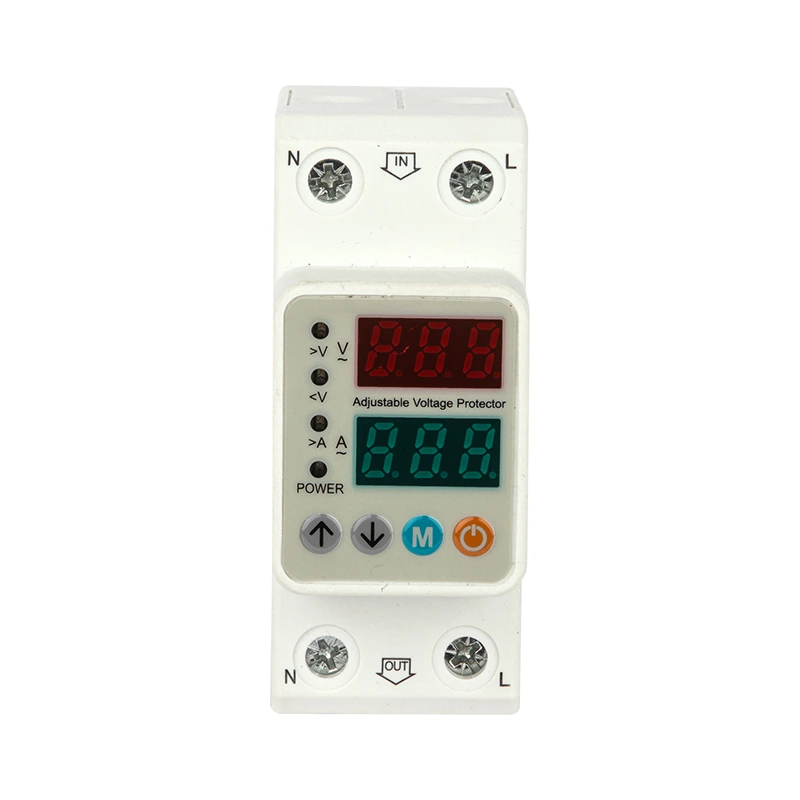

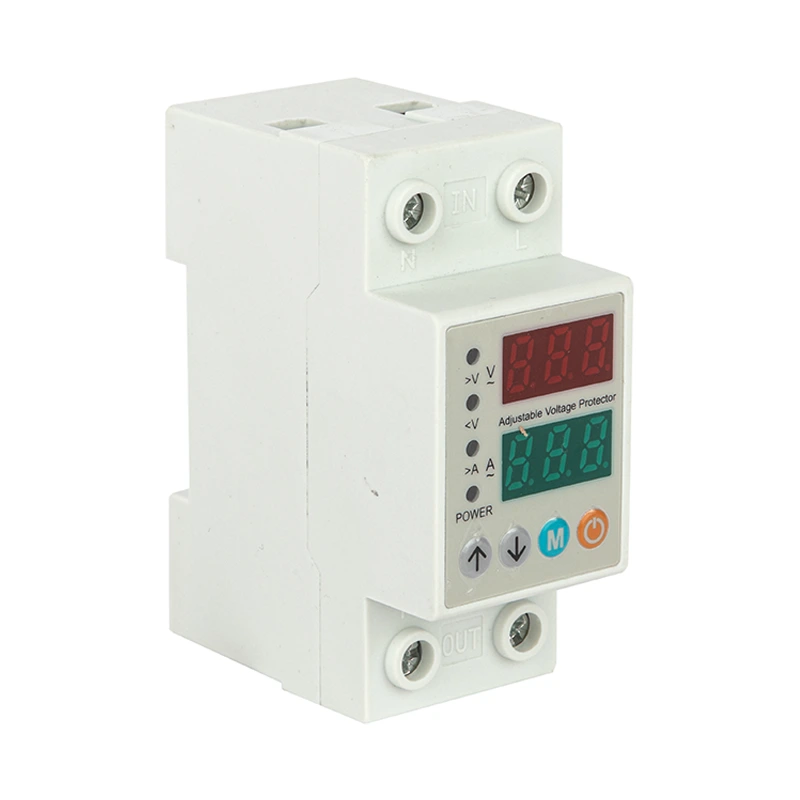

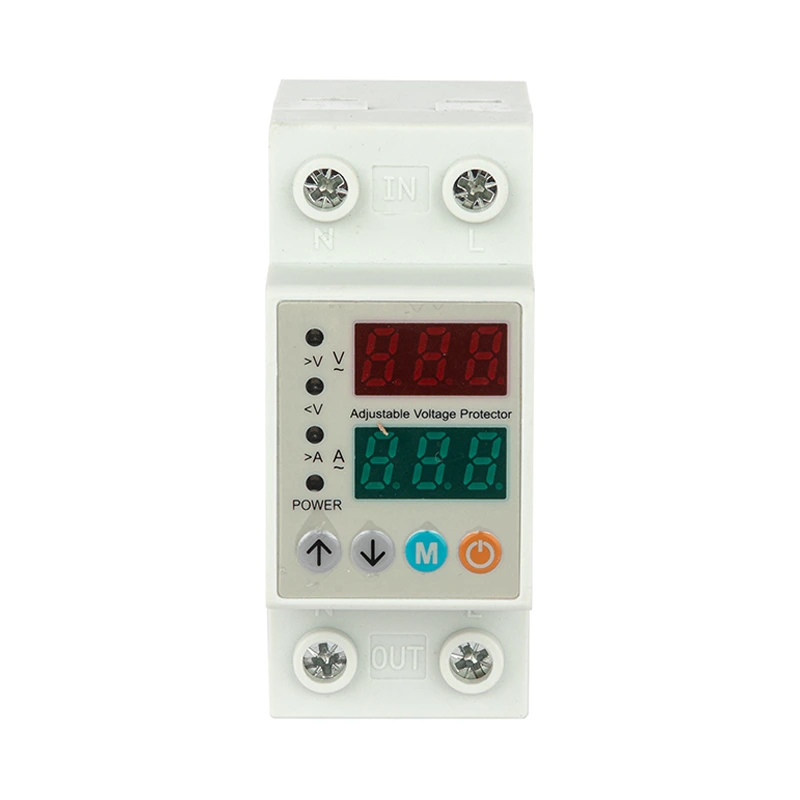

Дастгоҳи муҳофизати шиддат

Бари дастгоҳи муҳофизати шиддати танзимшаванда 36 мм аст. Ҷараёни назоратӣ барои насб кардан дар қуттии тақсимот хеле қулай аст. Тахтаи контролӣ бо ҷузъҳои воридотӣ васл карда шудааст. Маҳсулот мувофиқи стандарти модулӣ, бо иҷрои аъло ва эътимоднокӣ истеҳсол карда мешавад. Он метавонад дар шароити ғайримуқаррарии шиддат кор кунад. Ҳангоме ки шиддати шабака аз арзиши шиддати амали аз ҳад зиёд, ки протектор муқаррар кардааст ё аз арзиши шиддати таъсири пасти муҳофизакор камтар аст, муҳофиз метавонад барои ҳифзи бехатарии дастгоҳ схемаро зуд ва боэътимод қатъ кунад. Вақте ки шиддати шабака ба ҳолати муқаррарӣ бармегардад, муҳофизаткунанда метавонад ба таври худкор пайвасти барқро таъхир кунад ва қувваи барқро барқарор кунад. Ҳама вазифаҳо ба таври худкор бидуни амалиёти дастӣ амалӣ карда мешаванд. LED дар панел метавонад ҳолати кори муҳофизаткунандаро нишон диҳад. Чароғаки сабзи чароғаки индикатор қувваи барқи кориро нишон медиҳад. Вақте ки чароғи сурхи индикатор хомӯш мешавад, таъминоти барқ ​​муқаррарӣ аст. Вақте ки чароғи сурх фурӯзон аст, функсияи муҳофизатӣ ба қатъ кардани қувваи барқ ​​оғоз мекунад. Ҳимоятгари аз ҳад зиёд ва пастшиддати худ аз нав танзимшаванда сохтори паймон ва намуди зебо дорад ва бо 35 MM DIN Rail насб карда шудааст.

ВИЖАГИҲО

Схемаи назоратии аз нав барқароркунии худкори аз ҳад зиёд ва пастсифат протсессори баландсуръати хурди ками қувваи барқро ҳамчун ядро, релеи магнитии қулф ҳамчун схемаи асосӣ ва тарҳи стандартии модулиро қабул мекунад. Ҳангоме ки дар хати интиқоли барқ ​​шиддати аз ҳад зиёд ё пастшиддат вуҷуд дорад, муҳофизаткунанда метавонад зуд ва бехатар занҷирро дар зери зарбаҳои доимии баландшиддат қатъ кунад, то аз садамаҳое, ки дар натиҷаи интиқоли шиддати ғайримуқаррарӣ ба дастгоҳҳои барқии терминал ба вуҷуд омадааст, пешгирӣ кунад. Вақте ки шиддат ба ҳолати муқаррарӣ бармегардад, протектор дар муддати муайян ба таври худкор схемаро ба кор медарорад, то ки дастгоҳҳои барқии терминал беназорат бошанд.

Муҳофизат дорои хусусияти маҳдудияти вақти баръакс дорад ва вақти амал 0,1 ~ 30 сония аст.

Диапазони муҳофизати шиддат: 70 ~ 300V.

Шиддати импульси тобовар: 4кВ (мувофиқи стандартҳои бехатарии асбобҳои барқии Синфи III).

Муҳофизатгар дорои диодҳои ду рангаи равшанӣ барои нишон додани ҳолати корӣ, сабз - нишондиҳандаи муқаррарии шиддат; сурх - нишондиҳандаи аз ҳад зиёд ё таъхир.

Усули насб: Насби навъи 35 мм роҳи оҳан, тарҳи намуди зоҳирӣ.

Иқтидори ноқилҳо: 25мм² ва камтар аз сими изолятсияшуда.

Ба стандарт мувофиқат кунед: "Кодекси тарҳрезии биноҳои шаҳрвандӣ" JGJ-242 Нашри 2011

Ҳарорати муҳити зист: -5 ° C ~ 40 ° C;

Баландӣ: на бештар аз 2000 м;

Намӣ: Вақте ки ҳарорати максималии макони насб 40 ° C аст, намии нисбии ҳаво аз 50% зиёд нест. Рутубати баландтари нисбӣ дар ҳарорати паст иҷозат дода мешавад, масалан 90% дар 20 ° C. Барои конденсацияи баъзан аз сабаби тағирёбии ҳарорат чораҳои махсус бояд андешида шаванд.

ПАРАМЕТРХОИ ТЕХНИКИ

Диаграммаи панел

Диаграммаи функсияҳо

Диаграммаи васлкунӣ ва андозаҳо (мм)
