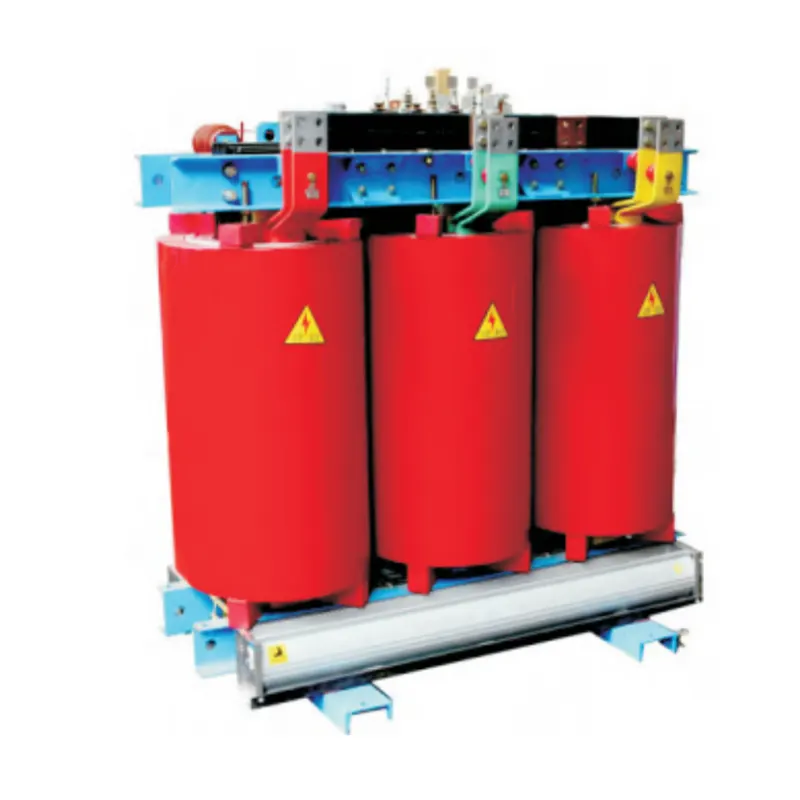

SCB10 Трансформаторҳои Ҳокимияти Намуди хушк

Ҳамчун як истеҳсолкунандаи касбии трансформатор ва таъминкунанда дар Чин, XUCKY мехоҳад ба шумо трансформаторҳои баландсифати SCB10-ро таъмин кунад. Дар муқоиса бо трансформаторҳои равғандор, ин навъи маҳсулот аз ҷиҳати бехатарӣ, иҷрои оташ ва талаботҳои нигоҳдорӣ хусусиятҳо дорад, аммо одатан арзиши ибтидоии баландтар ва ҳаҷми нисбатан калони таҷҳизотро дар як қудрати номиналӣ дорад.

Унсурҳои асосӣ ва сохтмон

Ядрои магнитӣ: Аз варақи пӯлоди кремнийи баландсифати ламинатшуда сохта шудааст, ғафсии як варақ одатан аз 0,23 мм то 0,3 мм аст, ки метавонад талафоти ҷараён ва талафоти гистерезиро самаранок коҳиш диҳад. Ядро бо буғумҳои қаддор ҷамъоварӣ карда, бо маводи ғайримагнитӣ часпонида шудааст, то устувории сохтор ва садои ками корро таъмин кунад.

Рангҳо: Баргҳо аз ноқилҳои мис ё алюминий сохта шудаанд, ки бо маводи изолятсия ба монанди нахи шиша, Номекс ё ​​эпокси коркард шудаанд. Тарҳрезии сохтори он печи қабатӣ, фолгаӣ ва консентрикиро дар бар мегирад, ки дар байни онҳо печи фолга таҳаммулпазирии кӯтоҳи ноқилҳо ва нишондиҳандаҳои паҳншавии гармиро дорад.

Системаҳои изолятсия: мувофиқи ҳудуди баландшавии ҳарорат дар IEC 60076-11 тасниф шудааст, аз ҷумла категорияҳои умумӣ ба монанди Синфи B (130 ° C), Синфи F (155 ° C), Синфи H (180 ° C) ва Синфи C. Раванди рехтани қатрони эпоксидӣ дар истеҳсоли трансформаторҳои шиддати миёна ба таври васеъ истифода мешавад, ки метавонад хосиятҳои хуби механикӣ ва муқовимати зангзании химиявиро таъмин кунад.

Системаи хунуккунӣ: хунуккунии ҳавои табиӣ (AN) ҳамчун стандарт барои трансформаторҳои камқувват истифода мешавад. Барои трансформаторҳои дараҷаи баландтар, системаи хунуккунии маҷбурии ҳаво (AF) метавонад истифода шавад, ки дар якҷоягӣ бо кори вентилятор метавонад иқтидори баромадро тақрибан аз 30% то 50% зиёд кунад. Баъзе тарҳҳои трансформатор инчунин радиаторҳо ё системаҳои каналҳои вентилятсияро муттаҳид мекунанд, то ҷараёни ҳаворо дар атрофи печҳо ва ядро ​​​​беҳтар кунанд.

Лавозимот: Мо доираи васеи имконоти иҳотаро пешниҳод менамоем, аз сохтмони чаҳорчӯбаи кушод барои муҳити тозаи дарунӣ то корпусҳои пӯшида бо муҳофизати IP23 ё IP54 барои муҳити чанголуд ё берунӣ. Ин корпусҳо вентилятсияи мувофиқро таъмин намуда, даромадани моддаҳои бегонаро ба таври муассир манъ мекунанд ва тамоси тасодуфӣ бо қисмҳои барқро пешгирӣ мекунанд.

Принсипи кор

Трансформаторҳои барқии навъи хушк аз рӯи принсипи индуксияи электромагнитӣ кор мекунанд. Ҳангоми аз печи ибтидоӣ гузаштани ҷараёни тағйирёбанда, дар ядрои оҳанӣ ҷараёни магнитии тағйирёбанда ба вуҷуд меояд, ки аз печи дуюмдараҷа мегузарад ва ба ин васила дар печи дуюмдараҷа қувваи электроҳаракаткунандаро ба вуҷуд меорад. Бо танзими таносуби гардишҳои печҳои ибтидоӣ ва дуюмдараҷа, шиддатро зиёд кардан ё кам кардан, интиқол ва табдилдиҳии энергияи барқро метавон анҷом дод. Тамоми раванди интиқоли энергия дар муҳити хушк, ки аз васоити изолятсионии сахт иборат аст, бидуни сардшавии моеъ ё васоити изолятсия анҷом дода мешавад.

Афзалиятҳои асосӣ

Бехатарӣ: Равғани изолятсияи моеъи оташгиранда нест, хатари сӯхтор ва хатарҳои муҳити зистро комилан бартараф мекунад, ба стандартҳои қатъии бехатарии биноҳои баландошёна, беморхонаҳо, марказҳои додаҳо ва дигар ҷойҳо мувофиқат мекунад.

Нигоҳдории паст: Эҳтиёҷ ба мониторинг ва коркарди изолятсияи нафт, ниёз ба нигоҳубини мунтазам ба монанди санҷиши сифати нафт (ба монанди таҳлили гази гудохташуда), хатари пинҳонии ихроҷи нафт ва арзиши ками ҳамаҷониба дар тамоми давраи ҳаёт нест.

Аз ҷиҳати экологӣ тоза: Ҳеҷ гуна хатари ихроҷи нафт, ки хок ё обро ифлос мекунад, мувофиқи LEED, BREEAM ва дигар стандартҳои арзёбии биноҳои сабз вуҷуд надорад.

Насби чандир: SCB 10 трансформаторҳои тақсимоти хушк барои насби фазои дарунӣ ва маҳдуд мувофиқанд ва метавонанд ба доираи васеи ҳарорат (-30 ℃ то + 50 ℃) дар зери синфи мувофиқи изолятсия мутобиқ шаванд. Фаъолияти пасти садо: Бо оптимизатсияи тарҳи сохтори тазиқи аслӣ ва печдор, садои корӣ одатан 45 - 65 дБ (масофаи 1 метр) мебошад, ки барои биноҳои офисӣ, минтақаҳои истиқоматӣ ва дигар муҳити ҳассос ба садо мувофиқ аст.

Барномаҳо

Биноҳои тиҷоратӣ: Системаҳои тақсимот барои марказҳои савдо, меҳмонхонаҳо, фурудгоҳҳо ва дигар ҷойҳо бо назардошти бехатарӣ ва истифодаи фазо.

Соҳаи саноатӣ: Корхонаҳои истеҳсолӣ, коркарди маъданҳо, конҳо ва ғ. барои табдили нерӯи маҳаллӣ ва таъминоти барқи моторӣ.

Энергияи барқароршаванда: Трансформатори навъи хушки бо қатрон изолятсияшавандаи мо метавонад дар истгоҳҳои барқи офтобӣ ва хоҷагиҳои шамолӣ барои ноил шудан ба баландшавӣ ва пастшавии шиддат барои мутобиқ шудан ба дастрасӣ ба шабака ё истеъмоли маҳаллӣ истифода шавад.

Маркази маълумот: Қувваи устувори таҷҳизоти IT-ро бо самаранокии баланд ва таҳрифи гармоникии кам таъмин мекунад.

Инфрасохтори шаҳрӣ: Метро, ​​беморхонаҳо, биноҳои баландошёна ва дигар ҷойҳое, ки талаботи қатъии бехатарии сӯхтор доранд, трансформаторҳои бо равған ғарқшударо иваз кунед.

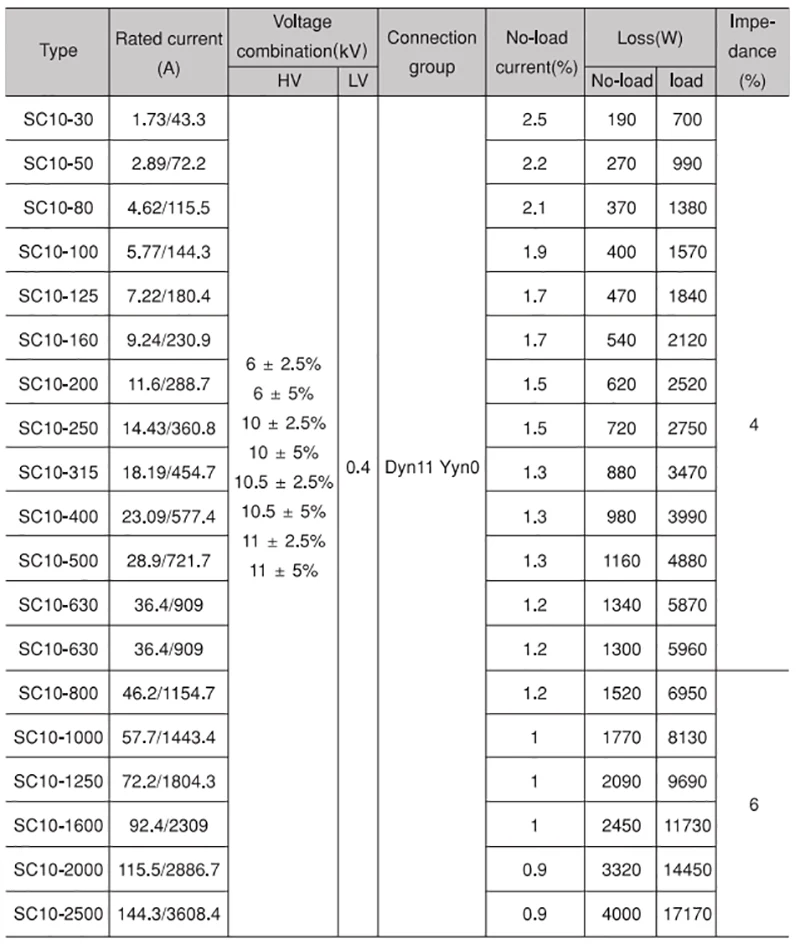

Мушаххасоти техникӣ

Нигоҳдорӣ ва мониторинг

Санҷиши даврӣ: Аз ҷумла санҷиши визуалии ҳолати изолятсия, тангии нуқтаҳои пайвастшавӣ ва ҷамъшавии чанг; санҷиши баландшавии ҳарорат бояд ҳар сол таҳти сарборӣ гузаронида шавад.

Мониторинги ҳарорат: Мониторинги доимии доғҳо ва нуқтаҳои гарми аслӣ тавассути сенсорҳои дарунсохт PT100 ё камераҳои инфрасурх барои кафолат додани он, ки ҳароратҳо аз ҳудуди синфи изолятсия зиёд нестанд.

Муайянкунии қисман разряд: Андозагирии қисман разряди онлайн ё офлайнӣ трансформаторҳои шиддати миёна ва баланд (>10кВ) барои арзёбии ҳолати системаи изолятсия.

Тоза ва нигоҳдорӣ: Истифодаи ҳавои фишурда ё тозакунии чангкашак барои тоза кардани каналҳо ва сатҳи гармӣ ва нигоҳ доштани вентилятсияи ҳамвор; худдорӣ аз истифодаи об ё ҳалкунандаҳои кимиёвӣ барои тоза кардани қисмҳои изолятсия. Идоракунии ҳаёт: Муҳлати хидматрасонии пешбинишавандаи 25 - 30 сол дар шароити нигоҳдории муқаррарӣ; Санҷиши муқовимат ба изолятсия ҳар 3-5 сол барои арзёбии қувваи диэлектрик тавсия дода мешавад.

Тамоюлҳои пайдошаванда

Маводҳои аз ҷиҳати экологӣ тоза: Қатрони эпоксии биологӣ ва маводҳои асосии дубора истифодашаванда барои кам кардани таъсири давраи ҳаёти маҳсулот ба муҳити зист истифода мешаванд.

Мониторинги интеллектуалӣ: Сенсорҳои ҳамгирошудаи IoT имкон медиҳанд, ки дар вақти воқеӣ ҷамъоварӣ ва таҳлили ҳарорат, намӣ, разряди қисман ва ларзишро таъмин кунанд ва нигоҳдории пешгӯиро дар асоси платформаҳои абрӣ дастгирӣ кунанд.

Тарҳрезии муассир: Бо оптимизатсияи сохтори микросхемаҳои магнитӣ ва маводи печонидашуда (ба монанди ядрои хӯлаи аморфӣ), мувофиқи тарҳи экологии ИА ва стандартҳои Департаменти Энергетикаи ИМА дараҷаи 2 самаранокии энергия ба даст оред.

Сохтори паймон: Истифодаи сардшавии ғайримустақими моеъ ва дигар технологияи пешрафтаи паҳншавии гармӣ, ҳангоми таъмини зичии нерӯ ҳангоми кам кардани андозаи таҷҳизот, барои мутобиқ шудан ба маҳдудиятҳои фазои шаҳр.

Тарҳрезии модулӣ: печи модулӣ ва сохтори аслӣ, интиқол, насб ва табдилдиҳии минбаъдаи васеъ.

Стандартҳо ва мутобиқат

Стандартҳои байналмилалӣ: IEC 60076-11 (стандарти умумӣ барои трансформаторҳои хушк), IEEE C57.12.01 (трансформаторҳои тақсимоти хушк)

Кодекси бехатарӣ: IEC 61140 (Муҳофизат аз зарбаи барқ), NFPA 70 (NEC) Моддаи 450 барои насбҳои Амрикои Шимолӣ

Талаботи экологӣ: Мутобиқати RoHS ва қоидаҳои бақайдгирии кимиёвии REACH.

Трансформаторҳои барқии навъи хушк идома медиҳанд, зеро соҳаҳо ба бехатарӣ, устуворӣ ва эътимод афзалият медиҳанд. Пешрафтҳои техникии онҳо, дар якҷоягӣ бо талаботи қатъии танзим, онҳоро ҳамчун санги асосии инфрасохтори муосири барқӣ, бахусус дар муҳити шаҳрӣ ва аз ҷиҳати экологӣ ҳассос ҷойгир мекунанд.
