Сифати баландсифати DZ47-63 микросхемаҳои миниатюрӣ аз таъминкунандагони чинӣ, XUCKY Electric дар тӯли солҳои зиёд дар таҷҳизоти терминали барқии модулӣ тахассус дорад. Маҳсулоти мо бартарии хуби нарх доранд ва аксари бозорҳои Амрикои Ҷанубӣ, Шарқи Наздик, Африқо, Осиёи Ҷанубу Шарқӣ доранд. Мо бесаброна интизорем, ки шарики дарозмуддати шумо дар Чин гардем.

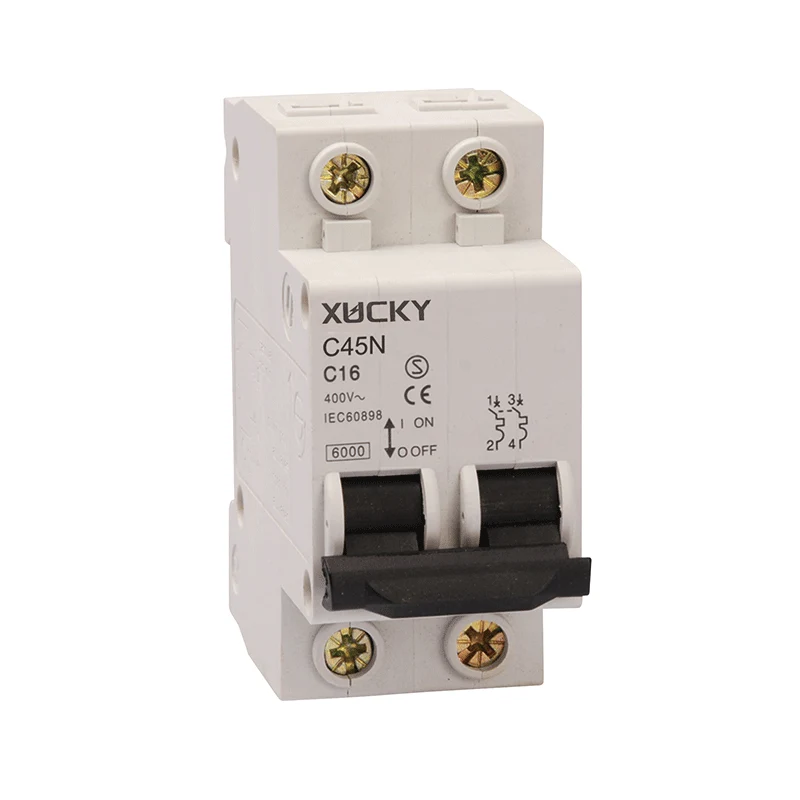

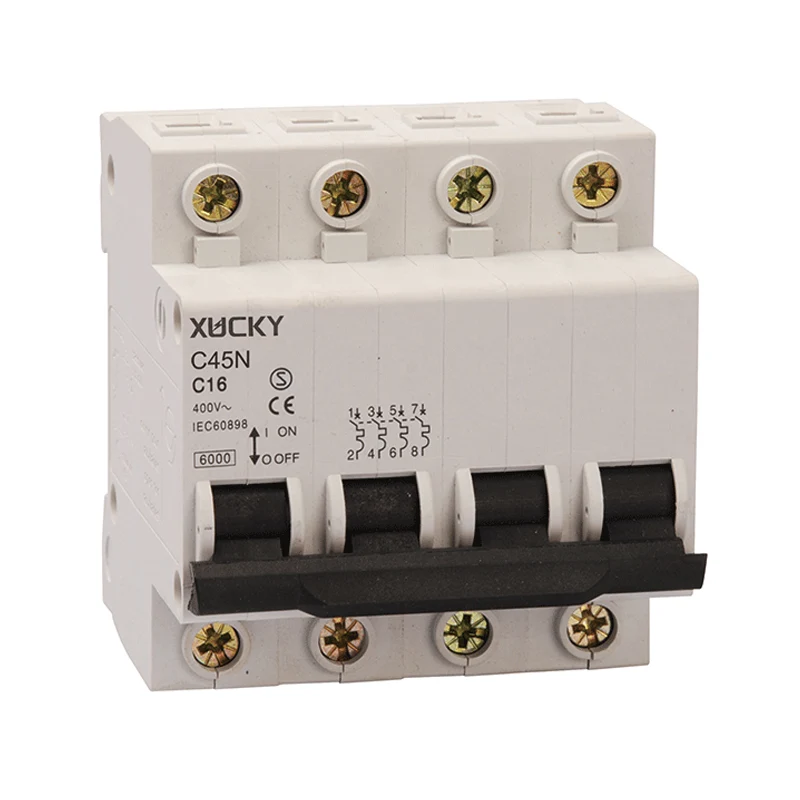

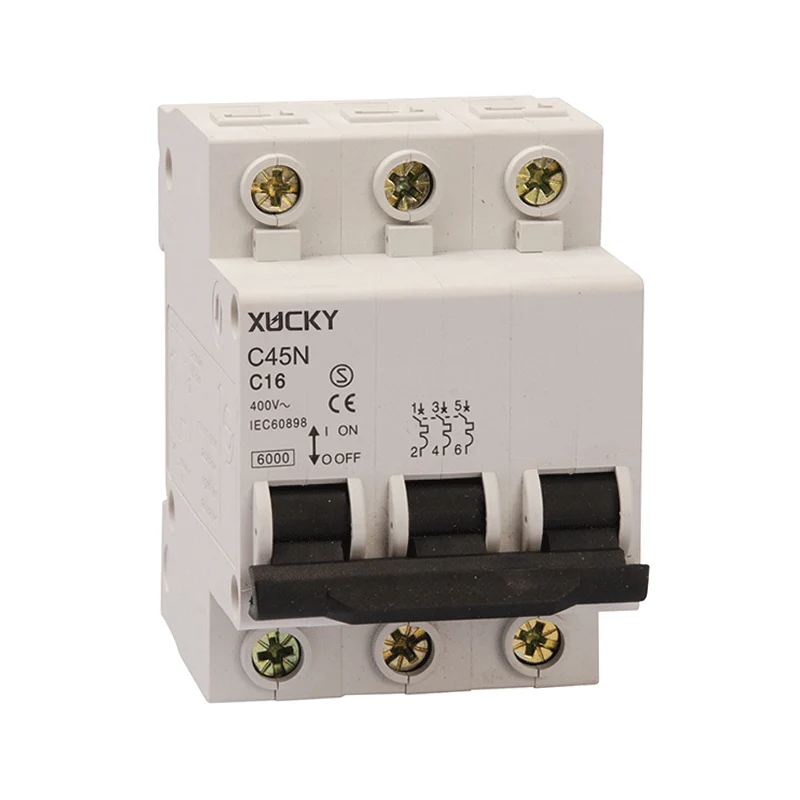

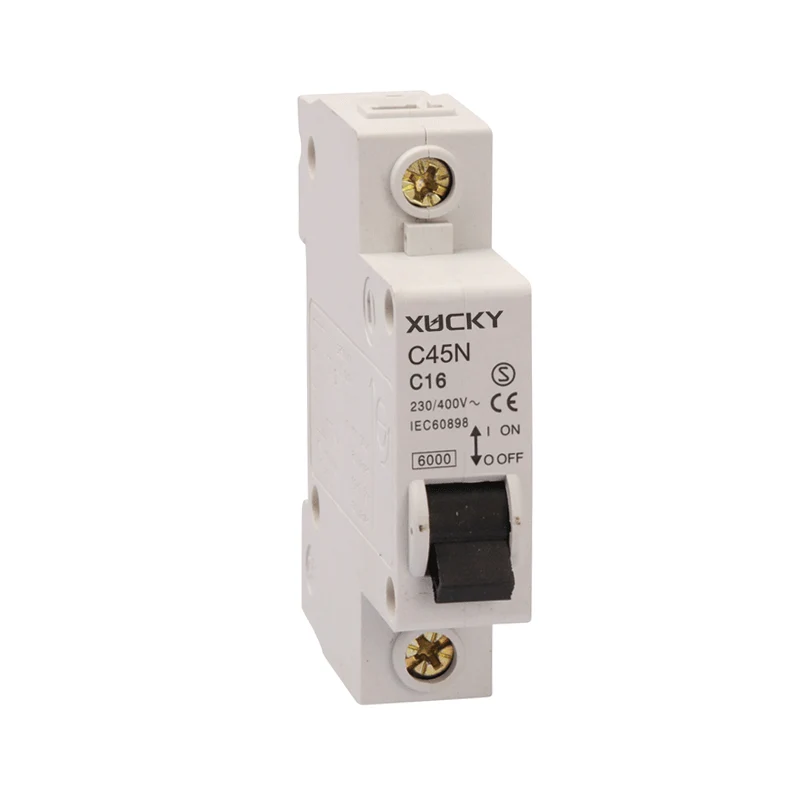

DZ47-63 микросхемаҳои миниатюрӣ ё MCB асосан дар AC 50 / 60Гц, шиддати номиналии кории 230V / 400V ва поёнтар, ҷараёни номиналии занҷири 63A истифода мешавад, сӯзандору асосан дар симҳои барқии биноҳои муосир ва изофабор истифода мешавад, мухофизати расиши кутохи тачхизот, инчунин ба кори кам-кам ва чудо кардани хат дахл дорад. Хусусиятҳои сохтории DZ47-63 MCB аз корпуси пластикӣ, механизми корӣ, системаи камон тамос, механизми сафар ва ҷузъҳои дигар иборат аст. Дар корпус аз пластикаи махсус бо тобоварии оташ баланд ва қувваташ баланд истифода мешавад, он муқовимати баланд ба зарба ва сабук дорад. Қисмҳои механизми кории DZ47 Circuit Breaker аз пластикаи пурқувват сохта шудаанд, ки ҳассосият ва эътимоднокӣ ҳангоми ба даст овардани лаҳзаи пасттарини инерсияро таъмин мекунанд, то ки вақт аз ноқилҳои кӯтоҳ то кори механизми рахна кӯтоҳ бошад. Механизми барҳамхӯрӣ аз механизми баргардонидани вақти аз ҳад зиёди биметаллӣ ва механизми электромагнитии фаврии кӯтоҳи ноқил иборат аст. Системаи камон тамос як кунҷи камон дастури махсус ва гузаргоҳи берун аз ҳуҷра истифода мебарад, ва дорои хусусиятҳои назарраси маҳдуд ҷорӣ ҷорӣ. Миниётураи микросхемаҳои DZ47 ба талаботи стандартии IEC60898 ва GB10963.1 мувофиқат мекунад. DZ47-63 микросхемаҳои микросхемаҳои аз ҷониби TAIXI истеҳсолшуда аз ҷониби сертификатсияи миллии CCC ва CE тасдиқ карда шудаанд.
|
Модели маҳсулот |
поляк |
Навъи сафар |
Ҷараёни номиналӣ |
|
DZ47-63 |
1П |
c |
63 |
|
|
1с 2с 3с 4с |
B: Навъи B MCB C: Намуди C MCB D: Навъи D MCB
|
1:1А 10:10А 32:32А 2:2А 16:16А 40:40 3:3А 20-20А 50-50А 6:6А 25:25А 63:63А |
3.1 Ҳадди болоии ҳарорати муҳити зист аз +40 ℃ зиёд нест, ҳадди поёнӣ на камтар аз -5 ° C ва ҳарорати миёнаи 24 соат +35 ° C зиёд нест.
3.2 Баландии макони насб набояд аз 2000 м зиёд бошад.
3.3 Намнокии нисбии атмосфера дар ҳарорати ҳавои +40 ℃ на бештар аз 50%, имкон медиҳад, ки дар ҳарорати паст намии нисбии баландтар дошта бошад; масалан, дар + 20 ℃ то 90%. Барои конденсатсия, ки баъзан дар натиҷаи тағирёбии ҳарорат дар маҳсулот пайдо мешаванд, бояд чораҳои махсус андешида шаванд.
3.4 Дараҷаи ифлосшавӣ: дараҷаи 2.
3.5 Шароити насб: Дар ҷое насб карда шудааст, ки таъсири назаррас, ларзиш, муҳити ғайрихатарнок (таркиш).
3.6 Насб: TH35-7.5 роҳи насб.
3.7 Категорияи насб: Синфи II, III.
Мушаххасоти асосии сӯзандоруи DZ47:
Мувофиқи ҷараёни номиналӣ: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.
Мувофики ПОЛЕ: 1П. қутби ягона; 2С. Ду қутб; 3С. Се қутб; 4С. Чор сутун.
Мувофиқи шакли ҷудокунии фаврии барқгиранда: а. Навъи B MCB (3In ~ 6In); б. Намуди C MCB (5In ~ 10In); в. Навъи D MCB (10In ~ 20In).
Муҳлати механикӣ ва барқӣ: Миниётураи микросхемаҳои DZ47 ҷараёнро дар шиддати номиналӣ месозад ва мешиканад, омили қудрат 0,85 ~ 0,9 аст, тибқи санҷиши басомади як соат дар як давраи корӣ 120 маротиба (> 32A) ё 240 (≤32A), мухлати электрикии он 4000 маротиба, мухлати механики 10000 маротиба.
Қобилияти шикастани ноқилҳои кӯтоҳи DZ47-63
|
Навъи сафар |
Ҷараёни номиналӣ |
Расми кӯтоҳи ноқил қобилияти шикастан А |
COSΦ |
|
C |
1≤Дар≤40 |
6000 |
0,65 ~ 0,70 |
|
C |
40＜Дар≤63 |
4000 |
0,75 ~ 0,80 |
|
D |
1≤Дар≤63 |
4000 |
0,75 ~ 0,80 |
Хусусиятҳои муҳофизати аз ҳад зиёд дар ҳарорати муҳити зист аз 30 ℃ ~ 35 ℃
|
Не. |
Навъи сафар |
Баҳодиҳии ҷорӣ Дар |
Санҷиши ҷорӣ А |
Вақти таъиншуда |
Натиҷаи интизорӣ |
Ҳолати ибтидоӣ |
|
1 |
C,D |
Ҳама арзишҳо |
1.13In |
t≤1h |
Бепарвоӣ |
Хунук |
|
2 |
C,D |
Ҳама арзишҳо |
1.45 Дар |
t＜1 соат |
Сафар |
Дарҳол пас аз санҷиши охирин |
|
3 |
C,D |
≤32 |
2.55 Дар |
s＜t＜60s |
Сафар |
Хунук |
|
> 32 |
1s＜t＜120s |
|||||
|
4 |
C |
Ҳама арзишҳо |
5Дар |
t≤0,1с |
Бепарвоӣ |
Хунук |
|
D |
10Дар |
|||||
|
5 |
C |
Ҳама арзишҳо |
10Дар |
t≤0,1с |
Сафар |
Хунук |
|
D |
20Дар |
Коэффисиенти ҷуброни ҳарорат аз DZ47 Circuit Breaker
|
Ҷараёни номиналӣ Дар(A) |
Коэффисиенти ҷуброни ҳарорат, ки ба ҳарорати гуногун мувофиқ аст |
||||||||
|
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
55℃ |
60℃ |
|
|
1~6 |
1.20 |
1.14 |
1.09 |
1.05 |
1.00 |
0.96 |
0.80 |
0.75 |
0.70 |
|
10—32 |
1.18 |
1.12 |
1.08 |
1.04 |
1.00 |
0.96 |
0.92 |
0.88 |
0.84 |
|
40—63 |
1.16 |
1.12 |
1.07 |
1.03 |
1.00 |
0.97 |
0.87 |
0.83 |
0.80 |
Омили ислоҳи ҷараён, ки аз ҷониби DZ47 Miniatrue Circuit Breaker дар баландиҳои гуногун истифода мешавад
|
Навъи сафар |
Курси баҳогузорӣ |
≤2000м |
2000~3000м |
≥3000м |
Мисол |
|
C,D |
1~63А |
1 |
0.9 |
0.8 |
Ҷараёни корӣ пас аз маҳсулоти ҷараёни номиналӣ 32A дорои 3200 м коҳиш меёбад: 0,8 × 10 = 8А |
DZ47 MCB каҷ хусусияти tripping DZ47-63
Каҷи хоси қатъшавии MCB Намуди C
Намуди D MCB-ҳои каҷравии хос
Ноқилҳо: 25мм² ва поёнтар барои пайвасти сим, усули ноқилҳо винтҳо барои мустаҳкам кардани ноқилҳо, моменти 2,0Н · м аст.
|
Ҷараёни номиналӣ Дар(A) |
Масоҳати номиналии барандаи мис (мм²) |
|
1~6 |
1 |
|
10 |
1.5 |
|
16—20 |
2.5 |
|
25 |
4 |
|
25 |
4 |
|
40~50 |
10 |
|
63 |
16 |
MCB як гузаргоҳи барқии ба таври худкор идорашаванда мебошад. Миниётураҳо барои пешгирии осеб дидани занҷири барқ дар натиҷаи ҷараёни зиёдатӣ пешбинӣ шудаанд. Онҳо тарҳрезӣ шудаанд, ки ҳангоми сарбории изофӣ ё ноқилҳои кӯтоҳ барои муҳофизат аз хатогиҳои барқ ва аз кор мондани таҷҳизот.
Пойгир метавонад онро ҳис накунад, аммо сӯзанаки миниатюрӣ онро ба таври боэътимодтар иҷро мекунад. MCB нисбат ба сӯзишворӣ ба ҷараёни аз ҳад зиёд ҳассостар аст. Мубориза бо MCB нисбат ба сӯзишворӣ аз ҷиҳати барқ бехатартар аст.
Калиди микросхемаҳои хурд дар барномаҳои истиқоматӣ ва тиҷоратӣ истифода мешавад, ки дар он танҳо як марҳилаи барқ интиқол дода мешавад (як марҳила) барои муҳофизат кардани ноқилҳо ва таҷҳизот аз осеби ҷараёнҳои аз ҳад зиёд. Ва системаи якфазавӣ одатан барои равшанӣ ё асбобҳо дар хона ё тиҷорат истифода мешавад.
